نقطة نقل الإشارة

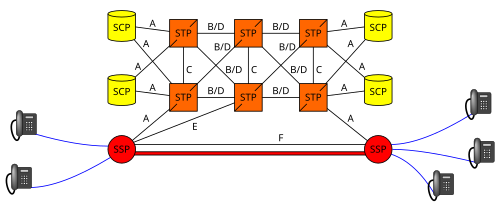

نقطة نقل الإشارة (STP) هي عقدة في شبكة SS7 تقوم بتوجيه رسائل الإشارة بناءً على رمز نقطة الوجهة في شبكة SS7. [ 1 ] تعمل كجهاز توجيه ينقل رسائل نظام الإشارة رقم 7 ( SS7 ) بين نقاط نهاية الإشارة (SEPs) ونقاط نقل الإشارة الأخرى (STPs). تشمل نقاط نهاية الإشارة النموذجية نقاط تبديل الخدمة (SSPs) ونقاط التحكم في الخدمة (SCPs) . تتصل نقطة نقل الإشارة بنقاط نهاية الإشارة ونقاط نقل الإشارة المجاورة عبر روابط الإشارة . بناءً على حقول عناوين رسائل SS7، توجه نقطة نقل الإشارة الرسائل إلى رابط الإشارة الصادر المناسب. يمكن لنقاط نقل الإشارة الطرفية أيضًا التوجيه بناءً على محتوى نص الرسالة باستخدام تقنيات فحص الحزم العميق ، ويمكنها توفير ترجمات العناوين وفحص المحتوى للحد من نقل الرسائل ذات المحتوى المشكوك فيه أو المرسلة من مصادر غير موثوقة. لتلبية متطلبات الموثوقية الصارمة، يتم عادةً توفير نقاط نقل الإشارة في أزواج متصلة.
تتصل هذه "الموجهات" عبر روابط الإشارة فقط؛ ولا يوجد مستخدمون متصلون بها (حيث يمكن أن يكون المستخدم محطة جوالة ، أو مستخدم شبكة الهاتف العامة في حالة الشبكة الأرضية العامة، أو جهاز طرفي في نهاية قناة ISDN B ). ترسل نقاط نهاية الخدمة (SEPs) رسائل إشارة إلى نقاط نهاية خدمة أخرى، ولكن عادةً ما يتم توجيه هذه الرسائل عبر بروتوكولات STP المجاورة لنقاط نهاية الخدمة. تتمثل الوظيفة الرئيسية لبروتوكول STP في تحديد أفضل مسار للتواصل بين نقطتي نهاية خدمة. ومن التطبيقات الشائعة أن تتفق نقطتا نهاية خدمة على استخدام مسار بيانات مشترك (على سبيل المثال، استخدام بروتوكول ISUP لبدء مكالمة صوتية بين مستخدم على إحدى نقطتي نهاية خدمة ومستخدم على الأخرى). وبهذه الطريقة، يقوم بروتوكول STP بتوجيه رسائل الإشارة (لبدء أو استمرار أو إنهاء أي نوع من المكالمات التي ينشئها المستخدمون المتصلون بنقاط نهاية الخدمة) مع تجنب تعطيل بروتوكولات STP الوسيطة.
لا تنتقل رسالة الإشارة عادةً مباشرةً من نقطة نهاية الخدمة (SEP) إلى نقطة نهاية الخدمة الوجهة، بل يجب أن تمر عبر بروتوكول نقل الخدمة (STP) المجاور لنقطة نهاية الخدمة المُرسِلة ليتم توجيهها إلى نقطة نهاية الخدمة الوجهة. مع ذلك، في بعض التطبيقات، قد يتم توصيل نقاط نهاية الخدمة مباشرةً بروابط الإشارة، وذلك عادةً لتعزيز موثوقية الاتصال أو الأداء بين نقطتي نهاية خدمة مهمتين. وتُعدّ تكوينات الشبكات المتشابكة هذه شائعةً أيضاً في أوروبا، حيث لم تنتشر بروتوكولات نقل الخدمة على نطاق واسع .
في بعض الحالات، يمكن لبروتوكول الشجرة الممتدة (STP) إرسال رسائل إشارة لمعرفة حالة شبكة الإشارة. ومن الأمثلة على ذلك:
- قد يقوم بروتوكول STP بإرسال رسائل اختبار مجموعة المسار للتحقق من توافر نقطة إنهاء الخدمة (SEP) معينة؛
- قد يرسل رسائل MTP منخفضة المستوى إلى نقطة إشارة مجاورة للتحقق من معدل خطأ البت (BER) على رابط إشارة معين؛ أو
- قد يقوم هذا النظام بإعلام نقاط الإشارة المجاورة الأخرى بأنه خارج الخدمة؛ وبهذه الطريقة، ستحاول نقاط الإشارة المجاورة تجنب نقطة الإشارة الخارجة عن الخدمة هذه .
يمكن لجهاز معين أن يُنفذ وظائف كل من بروتوكول SEP وبروتوكول STP. وهذا شائع في بعض بروتوكولات SSP . كما يُلاحظ ذلك في بوابات الإشارة التي تتمتع أيضًا بوظائف خادم التطبيقات (AS) وفقًا لتعريف IETF .
تُطبَّق بعض حلول نقل أرقام UMTS في بروتوكولات STP. في UMTS ، يوفر بروتوكول STP خدمة ترجمة العناوين العالمية (GTT)، والتي يمكن استخدامها لتوجيه الاستعلامات من مركز تبديل الرسائل (MSC ) الخاص بالبوابة ( GMSC ) إلى سجل موقع المستخدم (HLR ). تجدر الإشارة إلى أنه بالنسبة لكل مكالمة إلى جهاز محمول (MS)، يتم توجيه المكالمة أولاً إلى مركز تبديل الرسائل الخاص بالبوابة (Gateway MSC) التابع للجهاز المحمول.
