مفتاح بصري مشقوق

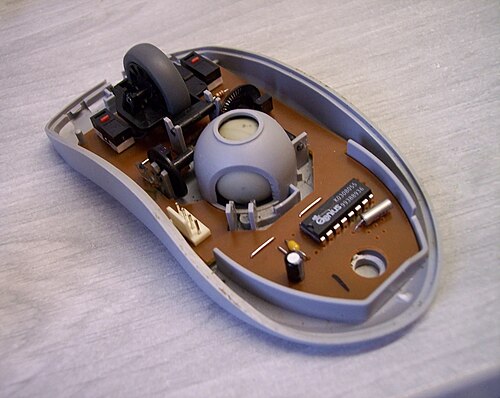

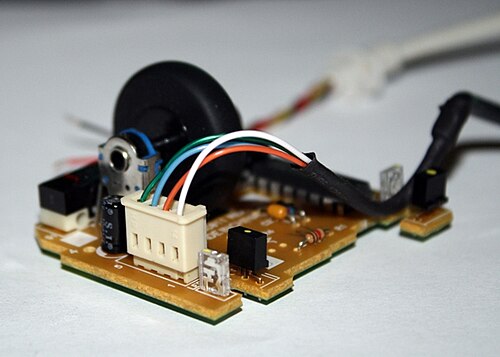

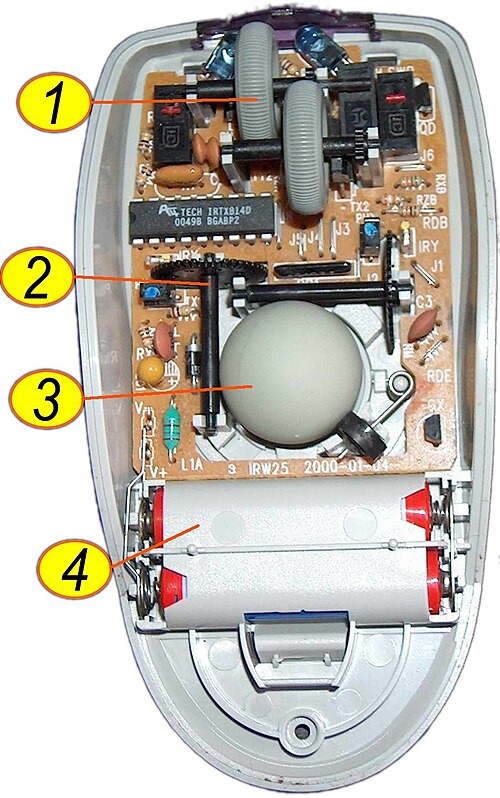

المفتاح البصري ذو الفتحة ، المعروف أحيانًا باسم المفتاح الضوئي أو المفتاح البصري، ولكن يجب عدم الخلط بينه وبين المكون البصري، هو جهاز يتألف من باعث ضوئي (مثل الصمام الثنائي الباعث للضوء LED ) وكاشف ضوئي (مثل الصمام الثنائي الضوئي ) مثبتين في غلاف واحد، بحيث يُضيء الباعث الضوئي الكاشف الضوئي عادةً، ولكن يمكن إدخال جسم معتم في فتحة بينهما لقطع الشعاع. تُزوَّد الدائرة الكهربائية المرتبطة به بتغيير حالتها عند انقطاع الشعاع. على سبيل المثال، قد تُجهَّز حاملة طابعة الكمبيوتر بنتوء يقطع شعاع المفتاح ذي الفتحة عند وصوله إلى نهاية مساره، مما يؤدي إلى استجابة الدائرة الكهربائية بشكل مناسب. يُستخدم المفتاح ذو الفتحة أيضًا في نوع من أنواع فأرة الكمبيوتر ذات الكرة الدوارة. تقيس الكرة المسافات التي تقطعها محاور متعامدة دوارة تُشغِّل عجلات تقطيع ضوئية تدور في فتحات المفاتيح ذات الفتحة. ^{[ 1 ]}

يستخدم هذا الجهاز نفس المكونات الأساسية مثل جهاز الاقتران الضوئي ، ولكنه يعمل عن طريق التلاعب بمسار الضوء بدلاً من مدخل الباعث الضوئي.

يمكن العثور على الرسوم التوضيحية والبيانات المتعلقة بالمفاتيح الضوئية ذات الفتحات في الكتالوجات وبيانات الشركات المصنعة. ^{[ 2 ]}
