دبوس مشقوق
دبوس التثبيت المشقوق ، المعروف أيضاً باسم دبوس القفل أو مفتاح القفل في الولايات المتحدة ، [ 1 ] هو أداة تثبيت معدنية ذات شوكتين يتم ثنيهما أثناء التركيب، على غرار الدبوس أو البرشام . عادةً ما يُصنع من سلك سميك ذي مقطع عرضي نصف دائري، ويتوفر دبوس التثبيت المشقوق بأحجام وأنواع متعددة.
قد يشمل التعريف البريطاني لمصطلح " دبوس القفل " ما يعادله في الولايات المتحدة بمصطلح " قفل ". ولتجنب الالتباس، يُستخدم أحيانًا مصطلح " قفل القفل المشقوق " للإشارة إلى القفل المشقوق. ومن الاستخدامات الأخرى لمصطلح "دبوس القفل" هو "دبوس قفل ذراع التدوير" المستخدم لتثبيت ذراع تدوير دواسات الدراجة بمحور المحور المركزي. وهذه الدبابيس ليست "مشقوقة" على الإطلاق، بل هي على شكل إسفين.
تاريخ
اخترع إيرا ج. يونغ، من شركة تصنيع الأسلاك في سانت لويس بولاية ميسوري، دبوس التثبيت عام 1912. [ 2 ] وقدّم في ذلك العام براءتي اختراع لآلات تصنيع هذا المثبت. [ 3 ] [ 4 ]
بناء

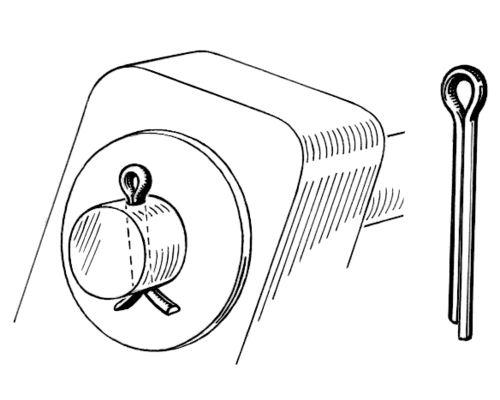

يتميز دبوس التثبيت الجديد (انظر الشكل أ) بأسطحه الداخلية المسطحة المتلامسة على امتداد معظم طوله، مما يجعله يبدو كأنه أسطوانة مشقوقة (الشكل د). عند إدخاله، ينثني طرفا الدبوس للخارج، مما يثبته في مكانه (الشكل ب). عند إزالته، يُفترض التخلص منه واستبداله، نظرًا لتلفه الناتج عن الانحناء. [ 5 ]
تُصنع دبابيس التثبيت عادةً من معادن لينة، مما يجعل تركيبها وإزالتها سهلاً، ولكنه يجعل استخدامها غير مستحب لمقاومة قوى القص القوية. تشمل المواد الشائعة الفولاذ الطري ، والنحاس الأصفر ، والبرونز ، والفولاذ المقاوم للصدأ ، والألومنيوم . [ 6 ]
الأنواع
أكثر أنواع دبابيس التثبيت شيوعًا هو الدبوس ذو الشوكة الممتدة والقطع المربع، ولكن تتوفر دبابيس ذات شوكات ممتدة بجميع أنواع الأطراف الأخرى. يحظى النوع ذو الشوكة الممتدة بشعبية كبيرة لأن اختلاف طول الشوكتين يُسهّل فصلهما. ولتسهيل إدخال الدبوس في الثقب، قد تكون الشوكة الأطول منحنية قليلًا لتتداخل مع طرف الشوكة الأقصر، أو قد تكون مشطوفة. [ 6 ]
يتم تركيب دبابيس القفل المطرقة بشكل صحيح عن طريق ضرب رأس الدبوس بمطرقة لتثبيته. هذا يدفع الشوكة الأقصر إلى الأمام، مما يؤدي إلى توسيع الدبوس. [ 7 ]
تشمل الأنواع القياسية ، والمحدبة ، والمثبتة .
المقاسات
أقطار دبابيس التثبيت موحدة.
| القطر الاسمي (مم) | حجم الثقب بالمليمتر | لحجم البرغي بالمليمتر |
|---|---|---|
| 1.5 | 1.9 | 6 |
| 2 | 2.4 | 8 |
| 2.5 | 2.8 | 10 |
| 3 | 3.4 | 12، 14 |
| 4 | 4.5 | 20 |
| 5 | 5.6 | 24، 28 |
| 6 | 6.3 | 30، 36، 42 |
| 8 | 8.5 | 48 |
تبدأ دبابيس التثبيت الأمريكية من 1 ⁄32 بوصة وتنتهي عند 3 ⁄4 بوصة . [ 7 ] التحويلات المترية في الجدول أدناه تقريبية.
| القطر الاسمي | حجم الثقب | لتحديد حجم البرغي | |||
|---|---|---|---|---|---|
| في | مم | في | مم | في | مم |
| ١/٣٢ | 0.79 | 3/64 | 1.19 | ||
| 3/64 | 1.19 | ١/١٦ | 1.59 | ||
| ١/١٦ | 1.59 | 5/64 | 1.98 | ربع | 6.35 |
| 5/64 | 1.98 | 3/32 | 2.38 | 5/16 | 7.94 |
| 3/32 | 2.38 | 7 ⁄ 64 | 2.78 | 3/8 | 9.53 |
| 7 ⁄ 64 | 2.78 | 1/8 | 3.18 | ||
| 1/8 | 3.18 | 9 ⁄ 64 | 3.57 | نصف | 12.70 |
| 9 ⁄ 64 | 3.57 | 5/32 | 3.97 | ٥/٨ | 15.88 |
| 5/32 | 3.97 | 11 ⁄ 64 | 4.37 | 3/4 | 19.05 |
| 3/16 | 4.76 | 13 ⁄ 64 | 5.16 | 1 ، 1 + 1/8 | 25.4، 28.58 |
| 7/32 | 5.56 | 15 ⁄ 64 | 5.95 | 1 + 1/4 ، 1 + 3/8 | 31.75، 34.93 |
| ربع | 6.35 | 17 ⁄ 64 | 6.75 | 1 + 1 ⁄ 2 | 38.10 |
| 5/16 | 7.94 | 5/16 | 7.94 | 1 + 3/4 | 44.45 |
| 3/8 | 9.53 | 3/8 | 9.53 | ||
| 7/16 | 11.11 | 7/16 | 11.11 | ||
| نصف | 12.70 | نصف | 12.70 | ||
| ٥/٨ | 15.88 | ٥/٨ | 15.88 | ||
| 3/4 | 19.05 | 3/4 | 19.05 | ||
التطبيقات

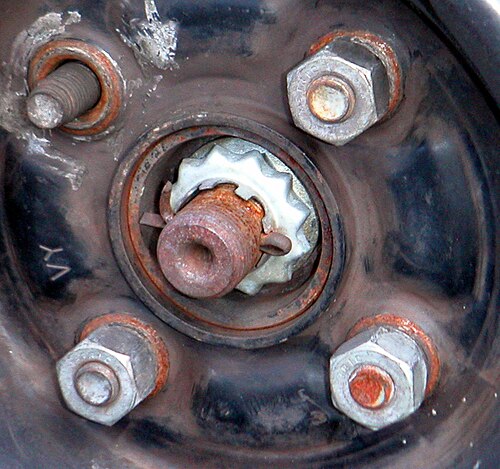

تُستخدم دبابيس الشق بشكل متكرر لتأمين أدوات التثبيت الأخرى، مثل دبابيس الشق ، أو لتأمين صامولة مسننة ، [ 9 ] أو، في حالات نادرة، كدبوس قص منخفض التقنية .
تعتبر المسامير المشقوقة أرخص ولكنها أقل قابلية لإعادة الاستخدام من المسامير المتشابكة ، كما أنها توفر قوة أقل ولكنها أسهل في التركيب/الإزالة من المسامير الزنبركية .
تُستخدم دبابيس التثبيت أحيانًا أيضًا لربط شارات القبعات بأغطية الرأس الخاصة بها.
