تقطع

📅 آخر تحديث: ٢٥ يوليو ٢٠٢٦
✍️ نُشر في: ٢٥ يوليو ٢٠٢٦
📷 يحتوي على 4 صور
الموسوعة الحرة

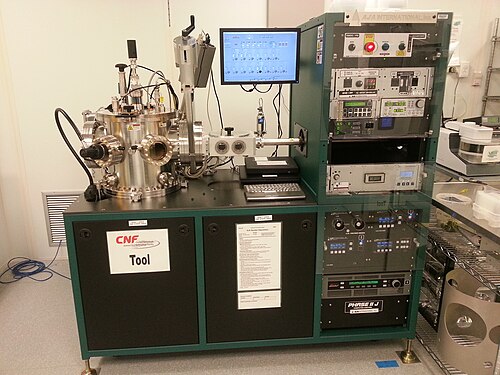

نظام رش تجاري من نوع AJA Orion في مرفق كورنيل لعلوم وتكنولوجيا النانو
محرك دفع أيوني يعمل باليود (الأصفر) باستخدام مهبط مجوف من الزينون (الأزرق). تتسبب الأيونات عالية الطاقة المنبعثة من محركات الدفع البلازمية في تناثر المواد من حجرة الاختبار المحيطة، مما يؤدي إلى مشاكل في الاختبارات الأرضية لمحركات الدفع عالية الطاقة. [ 1 ]

في الفيزياء، يُعرف التذرية بأنها ظاهرة يتم فيها قذف جزيئات مجهرية من مادة صلبة من سطحها، بعد أن تتعرض المادة نفسها لقصف من جزيئات عالية الطاقة من البلازما أو الغاز . [ 2 ] تحدث هذه الظاهرة بشكل طبيعي في الفضاء الخارجي ، وقد تُشكل مصدرًا غير مرغوب فيه للتآكل في المكونات الدقيقة. ومع ذلك، فإن إمكانية تطبيقها على طبقات رقيقة للغاية من المواد تُستغل في العلوم والصناعة، حيث تُستخدم لإجراء عمليات حفر دقيقة ، وتنفيذ تقنيات تحليلية، وترسيب طبقات رقيقة في تصنيع الطلاءات البصرية ، وأجهزة أشباه الموصلات ، ومنتجات تقنية النانو . وهي تقنية ترسيب فيزيائي للبخار . [ 3 ]

الفيزياء

عندما تصطدم الأيونات النشطة بذرات مادة الهدف، يحدث تبادل للزخم بينها. [ 2 ] [ 4 ] [ 5 ]

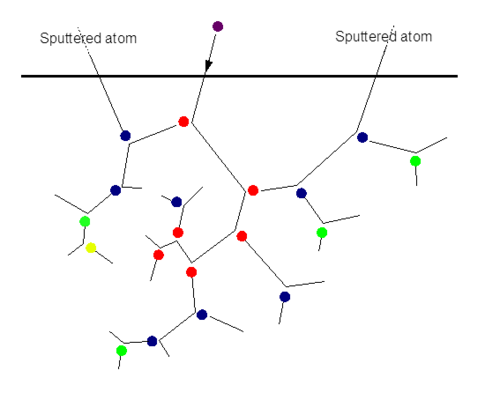

تناثر ناتج عن سلسلة تصادم خطية. يوضح الخط السميك موضع السطح، وكل ما يقع أسفله يمثل الذرات داخل المادة، بينما تمثل الخطوط الأرق مسارات الحركة الباليستية للذرات من البداية حتى توقفها داخل المادة. الدائرة البنفسجية هي الأيون الوارد. أما الدوائر الحمراء والزرقاء والخضراء والصفراء فتوضح الارتدادات الأولية والثانوية والثالثية والرابعة على التوالي. تتحرك ذرتان خارج العينة، أي أنهما تتعرضان للتناثر.

تُطلق هذه الأيونات، المعروفة باسم "الأيونات الساقطة"، سلسلة من التصادمات المتتالية في الهدف. يمكن لهذه السلسلة أن تسلك مسارات متعددة؛ بعضها يرتد عائدًا نحو سطح الهدف. إذا وصلت سلسلة التصادمات إلى سطح الهدف، وكانت طاقتها المتبقية أكبر من طاقة الربط السطحي للهدف ، فسيتم قذف ذرة. تُعرف هذه العملية باسم "التذرية". إذا كان الهدف رقيقًا (على المستوى الذري)، فقد تصل سلسلة التصادمات إلى جانبه الخلفي؛ ويُقال إن الذرات المقذوفة بهذه الطريقة تفلت من طاقة الربط السطحي "عن طريق النقل".

يُطلق على متوسط ​​عدد الذرات المنبعثة من الهدف لكل أيون ساقط اسم "مردود التذرية". ويعتمد مردود التذرية على عدة عوامل: زاوية اصطدام الأيونات بسطح المادة، ومقدار الطاقة التي تصطدم بها، وكتلها، وكتل ذرات الهدف، وطاقة الربط السطحي للهدف. وإذا كان للهدف بنية بلورية ، فإن اتجاه محاوره بالنسبة للسطح يُعد عاملاً مهماً.

تأتي الأيونات التي تسبب التذرية من مصادر متنوعة - يمكن أن تأتي من البلازما ، أو مصادر الأيونات المصممة خصيصًا ، أو مسرعات الجسيمات ، أو الفضاء الخارجي (مثل الرياح الشمسية )، أو المواد المشعة (مثل إشعاع ألفا ).

يُعدّ نموذج طومسون التحليلي نموذجًا لوصف عملية التذرية في نظام التتالي للأهداف المسطحة غير المتبلورة. [ 6 ] وقد تمّ تطبيق خوارزمية لمحاكاة التذرية بناءً على معالجة ميكانيكية كمومية تتضمن تجريد الإلكترونات عند طاقة عالية في برنامج TRIM . [ 7 ]

تُعرف آلية أخرى للقذف الفيزيائي باسم "قذف الارتفاع الحراري". يحدث هذا عندما تكون المادة الصلبة كثيفة بما يكفي، والأيون الوارد ثقيل بما يكفي، بحيث تحدث التصادمات على مقربة شديدة من بعضها البعض. في هذه الحالة، لا يعود تقريب التصادم الثنائي صالحًا، ويجب فهم عملية التصادم على أنها عملية متعددة الأجسام. تُحدث التصادمات الكثيفة ارتفاعًا حراريًا (يُسمى أيضًا ارتفاعًا حراريًا)، والذي يُذيب في الأساس جزءًا صغيرًا من البلورة. إذا كان هذا الجزء قريبًا بما يكفي من سطحها، فقد يتم قذف أعداد كبيرة من الذرات، نتيجة لتدفق السائل إلى السطح و/أو الانفجارات الدقيقة. [ 8 ] يُعد قذف الارتفاع الحراري بالغ الأهمية للأيونات الثقيلة (مثل الزينون أو الذهب أو أيونات العناقيد) ذات الطاقات في نطاق keV–MeV التي تقذف معادن كثيفة ولكنها لينة ذات نقطة انصهار منخفضة (الفضة، الذهب، الرصاص، إلخ). غالباً ما يزداد قذف الحرارة بشكل غير خطي مع الطاقة، ويمكن أن يؤدي بالنسبة لأيونات التجمعات الصغيرة إلى معدلات قذف هائلة لكل تجمع تصل إلى 10000. [ 9 ] للاطلاع على رسوم متحركة لهذه العملية، انظر "رد: سلسلة الإزاحة 1" في قسم الروابط الخارجية .

للقذف الفيزيائي حد أدنى محدد للطاقة، يساوي أو يزيد عن طاقة الأيون التي عندها تتساوى أقصى طاقة منتقلة من الأيون إلى ذرة الهدف مع طاقة ارتباط ذرة السطح. أي أنه لا يحدث إلا عندما يكون الأيون قادرًا على نقل طاقة إلى الهدف تفوق الطاقة اللازمة لانفصال الذرة عن سطحها.

يقع هذا الحد عادةً في نطاق يتراوح بين عشرة إلى مائة إلكترون فولت .

قد يحدث التذرية التفضيلية في البداية عند قصف هدف صلب متعدد المكونات، في غياب الانتشار في الحالة الصلبة. إذا كان انتقال الطاقة أكثر كفاءة إلى أحد مكونات الهدف، أو كان ارتباطه بالصلب أضعف، فإنه سيتذرى بكفاءة أكبر من المكون الآخر. في سبيكة AB، إذا تذرى المكون A بشكل تفضيلي، فإن سطح المادة الصلبة، أثناء القصف المطول، سيصبح غنيًا بالمكون B، مما يزيد من احتمالية تذرية B بحيث يعود تركيب المادة المتذرية في النهاية إلى AB.

التذرية الإلكترونية

يشير مصطلح التذرية الإلكترونية إما إلى التذرية الناتجة عن الإلكترونات عالية الطاقة (كما في المجهر الإلكتروني النافذ)، أو إلى التذرية الناتجة عن الأيونات الثقيلة عالية الطاقة أو عالية الشحنة التي تفقد طاقتها إلى المادة الصلبة، وذلك في الغالب عن طريق قدرة الإيقاف الإلكترونية ، حيث تتسبب الإثارات الإلكترونية في التذرية. [ 10 ] تُنتج التذرية الإلكترونية معدلات تذرية عالية من المواد العازلة ، لأن الإثارات الإلكترونية المسببة للتذرية لا تخمد فورًا، كما هو الحال في الموصلات. ومن الأمثلة على ذلك قمر أوروبا الجليدي التابع لكوكب المشتري ، حيث يمكن لأيون كبريت طاقته ميغا إلكترون فولت من الغلاف المغناطيسي للمشتري أن يقذف ما يصل إلى 10000 جزيء من الماء (H₂O ) . [ 11 ]

احتمال حدوث تناثر

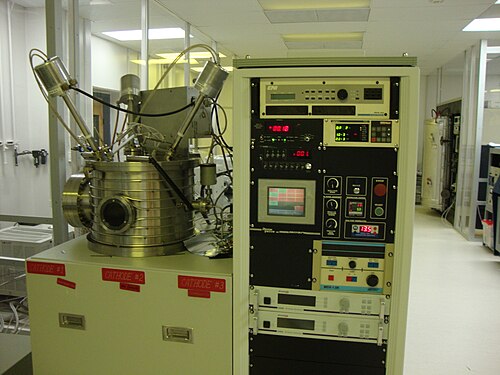

نظام رش تجاري

في حالة الأيونات المقذوفة متعددة الشحنات، قد يحدث نوع خاص من التذرية الإلكترونية يُعرف بالتذرية الكامنة . [ 12 ] [ 13 ] في هذه الحالات، تتحرر الطاقة الكامنة المخزنة في الأيونات متعددة الشحنات (أي الطاقة اللازمة لإنتاج أيون بهذه الشحنة من ذرته المتعادلة) عندما تتحد الأيونات أثناء اصطدامها بسطح صلب (تكوين ذرات مجوفة ). تتميز عملية التذرية هذه باعتماد قوي لعوائد التذرية المرصودة على حالة شحنة الأيون الساقط، ويمكن أن تحدث حتى عند طاقات اصطدام أيونية أقل بكثير من عتبة التذرية الفيزيائية. وقد لوحظت التذرية الكامنة فقط لأنواع معينة من الأهداف [ 14 ] ، وتتطلب حدًا أدنى من الطاقة الكامنة. [ 15 ]

الحفر والرش الكيميائي

تُسمى عملية إزالة الذرات عن طريق التذرية باستخدام غاز خامل بالطحن الأيوني أو الحفر الأيوني .

يمكن أن يلعب التذرية دورًا في الحفر الأيوني التفاعلي (RIE)، وهي عملية بلازما تُجرى باستخدام أيونات وجذور نشطة كيميائيًا، حيث يمكن تعزيز مردود التذرية بشكل ملحوظ مقارنةً بالتذرية الفيزيائية البحتة. تُستخدم الأيونات التفاعلية بكثرة في أجهزة مطيافية الكتلة الأيونية الثانوية (SIMS) لزيادة معدلات التذرية. لا تزال الآليات المسببة لتعزيز التذرية غير مفهومة تمامًا، على الرغم من أن حالة حفر السيليكون بالفلور قد تم نمذجتها نظريًا بشكل جيد. [ 16 ]

يُطلق على التذرية التي تحدث دون عتبة طاقة التذرية الفيزيائية اسم التذرية الكيميائية أيضًا. [ 2 ] [ 5 ] ولا تُفهم آليات هذا النوع من التذرية فهمًا كاملًا دائمًا، وقد يصعب تمييزها عن الحفر الكيميائي . عند درجات الحرارة المرتفعة، يُعزى التذرية الكيميائية للكربون إلى إضعاف الأيونات الداخلة للروابط في العينة، والتي تتحرر بعد ذلك بفعل التنشيط الحراري. [ 17 ] أما التذرية الناتجة عن الهيدروجين للمواد الكربونية، والتي تُلاحظ عند درجات الحرارة المنخفضة، فقد فُسِّرت بدخول أيونات الهيدروجين بين روابط الكربون-كربون، وبالتالي كسرها، وهي آلية تُعرف بالتذرية الكيميائية السريعة . [ 18 ]

التطبيقات والظواهر

لا يحدث التذرية إلا عندما تكون الطاقة الحركية للجسيمات الواردة أعلى بكثير من الطاقات الحرارية التقليدية ( أكبر بكثير من 1 إلكترون فولت ). عند استخدام التيار المستمر (التذرية بالتيار المستمر)، تُستخدم جهود كهربائية تتراوح بين 3 و5 كيلوفولت. أما عند استخدام التيار المتردد ( التذرية بالترددات الراديوية )، فتكون الترددات في حدود 14 ميجاهرتز .

التنظيف بالرش

يمكن تنظيف أسطح المواد الصلبة من الملوثات باستخدام الترسيب الفيزيائي في الفراغ . يُستخدم التنظيف بالترسيب الفيزيائي بشكل شائع في علم الأسطح ، والترسيب الفراغي ، والطلاء الأيوني . في عام 1955، أفاد كل من فارنسورث، وشلير، وجورج، وبرغر باستخدام التنظيف بالترسيب الفيزيائي في نظام فراغ فائق لتحضير أسطح فائقة النظافة لدراسات حيود الإلكترونات منخفضة الطاقة (LEED). [ 19 ] [ 20 ] [ 21 ] أصبح التنظيف بالترسيب الفيزيائي جزءًا لا يتجزأ من عملية الطلاء الأيوني . عند تنظيف أسطح كبيرة، يمكن استخدام تقنية مشابهة، وهي التنظيف بالبلازما . ينطوي التنظيف بالترسيب الفيزيائي على بعض المشاكل المحتملة، مثل ارتفاع درجة الحرارة، ودخول الغازات إلى منطقة السطح، وتلف السطح الناتج عن القصف الإشعاعي، وخشونة السطح، خاصةً عند الإفراط في استخدامه. من المهم الحصول على بلازما نظيفة لتجنب إعادة تلوث السطح باستمرار أثناء التنظيف بالترسيب الفيزيائي. قد يُسبب إعادة ترسيب المادة المتناثرة على الركيزة مشاكل، خاصةً عند ضغوط التناثر العالية. ويمكن أن يؤدي تناثر سطح مادة مركبة أو سبيكة إلى تغيير تركيب السطح. وغالباً ما تكون المادة ذات الكتلة الأقل أو ضغط البخار الأعلى هي التي تتناثر بشكل تفضيلي من السطح.

إثبات الفيلم

الترسيب بالرش هو طريقة لترسيب الأغشية الرقيقة عن طريق الرش، حيث يتم إزالة المادة من مصدر "مستهدف" إلى "ركيزة"، مثل رقاقة سيليكون ، أو خلية شمسية، أو مكون بصري، أو غيرها من الاحتمالات. [ 22 ] أما إعادة الترسيب ، على النقيض من ذلك، فتتضمن إعادة انبعاث المادة المترسبة، مثل ثاني أكسيد السيليكون (SiO₂ )، أثناء الترسيب، وذلك أيضًا عن طريق قصف الأيونات.

تُقذف الذرات المتناثرة إلى الحالة الغازية، لكنها لا تكون في حالة توازنها الديناميكي الحراري ، وتميل إلى الترسيب على جميع الأسطح في حجرة التفريغ . يُغطى الركيزة (مثل رقاقة السيليكون) الموضوعة في الحجرة بطبقة رقيقة. يستخدم الترسيب بالرش عادةً بلازما الأرجون ، لأن الأرجون، وهو غاز نبيل ، لا يتفاعل مع المادة المستهدفة.

تلف ناتج عن التناثر

يُعرَّف التلف الناتج عن التذرية عادةً بأنه يحدث أثناء ترسيب الأقطاب الكهربائية الشفافة على الأجهزة الإلكترونية الضوئية، وينشأ عادةً من قصف الركيزة بجزيئات عالية الطاقة. ويمكن سرد الأنواع الرئيسية المشاركة في هذه العملية والطاقات التمثيلية لها كما يلي (القيم مأخوذة من [ 23 ] ):

  • الذرات المتناثرة (الأيونات) من سطح الهدف (~10 إلكترون فولت)، والتي يعتمد تكوينها بشكل أساسي على طاقة الربط لمادة الهدف؛
  • الأيونات السالبة (الناشئة من الغاز الحامل) التي تتشكل في البلازما (~5-15 إلكترون فولت)، ويعتمد تكوينها بشكل أساسي على جهد البلازما؛
  • تتشكل الأيونات السالبة على سطح الهدف (حتى 400 إلكترون فولت)، ويعتمد تكوينها بشكل أساسي على جهد الهدف؛
  • تتشكل الأيونات الموجبة في البلازما (~15 إلكترون فولت)، ويعتمد تكوينها بشكل أساسي على انخفاض الجهد أمام الركيزة عند الجهد العائم؛
  • الذرات المنعكسة والأيونات المتعادلة من سطح الهدف (20-50 إلكترون فولت)، والتي يعتمد تكوينها بشكل أساسي على الغاز الخلفي وكتلة العنصر المتناثر.

كما هو موضح في القائمة أعلاه، تكتسب الأيونات السالبة (مثل O⁻ و In⁻ في عملية رش ITO) المتكونة على سطح الهدف والمتسارعة نحو الركيزة أكبر قدر من الطاقة، والتي يتحدد مقدارها بفرق الجهد بين جهد الهدف وجهد البلازما. وعلى الرغم من أن تدفق الجسيمات النشطة يُعدّ عاملاً مهماً، فإن أيونات O⁻ السالبة عالية الطاقة هي أيضاً أكثر الأنواع وفرة في البلازما في حالة الترسيب التفاعلي للأكاسيد. مع ذلك، قد تكون طاقات الأيونات/الذرات الأخرى (مثل Ar⁺ و Ar⁰ وIn⁰ ) في التفريغ كافية لفك الروابط السطحية أو حفر الطبقات الرقيقة في بعض تقنيات الأجهزة. إضافةً إلى ذلك، قد يؤدي انتقال زخم الجسيمات عالية الطاقة من البلازما (أيونات الأرجون والأكسجين) أو المتناثرة من الهدف إلى اصطدامها بالركيزة أو حتى رفع درجة حرارتها بشكل كافٍ لتحفيز التدهور الفيزيائي (مثل الحفر) أو الحراري لطبقات الركيزة الحساسة (مثل أغشية البيروفسكايت المعدنية الهاليدية الرقيقة).

قد يؤثر ذلك على الخصائص الوظيفية لطبقات نقل الشحنة والتخميل الأساسية، بالإضافة إلى المواد الماصة أو الباعثة للضوء، مما يؤدي إلى تدهور أداء الجهاز. على سبيل المثال، قد ينتج عن التلف الناتج عن التذرية عواقب حتمية على السطح البيني، مثل تثبيت مستوى فيرمي، بسبب حالات فجوة السطح البيني المرتبطة بالتلف، مما يؤدي إلى تكوين حاجز شوتكي يعيق نقل الشحنات. كما يمكن أن يؤثر التلف الناتج عن التذرية على كفاءة تطعيم المواد وعمر حاملات الشحنة الزائدة في المواد الحساسة للضوء؛ وفي بعض الحالات، اعتمادًا على مداه، قد يؤدي هذا التلف إلى انخفاض مقاومة التفرع. [ 23 ]

النقش

في صناعة أشباه الموصلات، تُستخدم تقنية الترسيب بالرش لحفر الهدف. ويُفضّل استخدام هذه التقنية في الحالات التي تتطلب درجة عالية من التباين في الحفر، ولا تُشكّل الانتقائية عاملاً مهماً. ومن أبرز عيوب هذه التقنية تلف الرقاقة واستخدام جهد كهربائي عالٍ.

لأغراض التحليل

من التطبيقات الأخرى للرشّ إزالة المادة المستهدفة بالحفر. ومن الأمثلة على ذلك مطيافية الكتلة الأيونية الثانوية (SIMS)، حيث تُرشّ العينة المستهدفة بمعدل ثابت. أثناء عملية الرش، يُقاس تركيز الذرات المرشوشة ونوعها باستخدام مطيافية الكتلة . وبهذه الطريقة، يمكن تحديد تركيب المادة المستهدفة، بل  والكشف عن تركيزات منخفضة للغاية (20 ميكروغرام/كيلوغرام) من الشوائب. علاوة على ذلك، ولأن الرشّ يستمر في الحفر بعمق أكبر داخل العينة، يمكن قياس توزيعات التركيز كدالة للعمق.

في الفضاء

يُعدّ التذرية أحد أشكال التجوية الفضائية، وهي عملية تُغيّر الخصائص الفيزيائية والكيميائية للأجرام السماوية الخالية من الغلاف الجوي، مثل الكويكبات والقمر . على الأقمار الجليدية، وخاصة أوروبا ، يؤدي تذرية الماء المُتأكسد ضوئيًا من السطح إلى فقدان صافٍ للهيدروجين وتراكم مواد غنية بالأكسجين قد تكون ضرورية للحياة. كما يُعدّ التذرية أحد الأسباب المحتملة لفقدان المريخ معظم غلافه الجوي ، ولتجدد غلافه الخارجي الرقيق المُحاط بسطح عطارد باستمرار .

بصريات

بفضل مرونتها في التعامل مع مجموعة واسعة من المواد، تُستخدم تقنية الترسيب بالرش لإنتاج أنواع مختلفة من الطلاءات التي تُحسّن أداء المكونات البصرية. [ 24 ] تُطبّق الطلاءات المضادة للانعكاس على العدسات والأجهزة البصرية لتقليل انعكاس الضوء وزيادة نفاذيته، مما يُحسّن الوضوح ويُقلّل الوهج. [ 25 ] كما تُستخدم تقنية الترسيب بالرش لترسيب الطلاءات العاكسة على المرايا، مما يضمن انعكاسية عالية ومتانة فائقة لتطبيقات مثل التلسكوبات والكاميرات وأنظمة الليزر. [ 26 ]

انظر أيضاً

مراجع

  1. ↑ لوبيا، آر بي؛ بولك، جيه إي؛ هوفر، آر آر؛ تشابلن، في إتش؛ جورنز، بي. (19 أغسطس 2019). "تسريع 23000 ساعة من اختبار الكربون المرسب بالرش العكسي على دافع هول محمي مغناطيسيًا". منتدى AIAA للدفع والطاقة 2019. doi : 10.2514 /6.2019-3898 . ISBN 978-1-62410-590-6.
  2. 1 2 3 ر. بيريش، محرر (1981). التذرية بالقصف الجسيمي . سبرينغر، برلين. ISBN 978-3-540-10521-3.
  3. ↑ "ما هو التقطيع في التيار المستمر؟" . 26 نوفمبر 2016.
  4. ↑ ب. سيغموند، مجلة الأدوات والأساليب النووية في البحوث الفيزيائية، القسم ب (1987). "آليات ونظرية التذرية الفيزيائية الناتجة عن اصطدام الجسيمات". مجلة الأدوات والأساليب النووية في البحوث الفيزيائية، القسم ب . 27 (1): 1-20 . رمز Bibcode : 1987NIMPB..27....1S . doi : 10.1016/0168-583X(87)90004-8 .
  5. 1 2 بيريش، راينر؛ إيكشتاين، فولفغانغ، محرران. (2007). التذرية بقصف الجسيمات: تجارب وحسابات حاسوبية من طاقات العتبة إلى طاقات ميغا إلكترون فولت . سبرينغر، برلين.
  6. ↑ إم دبليو طومسون (1962). "طيف طاقة الذرات المقذوفة أثناء عملية التذرية عالية الطاقة للذهب". مجلة الفلسفة 18 (152): 377. رمز Bibcode : 1968PMag...18..377T . doi : 10.1080/14786436808227358 .
  7. ↑ جيه إف زيغلر، جيه بي بيرساك، يو ليتمارك (1984). "توقف ومدى الأيونات في المواد الصلبة"، المجلد 1 من سلسلة "توقف ومدى الأيونات في المادة" . دار بيرغامون للنشر، نيويورك. ISBN 978-0-08-021603-4.{{cite book}}: صيانة CS1: أسماء متعددة: قائمة المؤلفين ( رابط )
  8. ↑ ماي غالي و آر إس أفرباك (1994). "تأثير التدفق اللزج على تلف الأيونات بالقرب من الأسطح الصلبة". رسائل المراجعة الفيزيائية . 72 (3): 364-367 . Bibcode : 1994PhRvL..72..364G . doi : 10.1103/PhysRevLett.72.364 . PMID 10056412 .
  9. ↑ S. Bouneau; A. Brunelle; S. Della-Negra; J. Depauw; D. Jacquet; YL Beyec; M. Pautrat; M. Fallavier; JC Poizat & HH Andersen (2002). "عوائد قذف عالية جدًا للذهب والفضة ناتجة عن تجمعات Au n ذات طاقة تتراوح من كيلو إلكترون فولت إلى ميغا إلكترون فولت (n=1–13)" . Phys. Rev. B. 65 ( 14) 144106. Bibcode : 2002PhRvB..65n4106B . doi : 10.1103/PhysRevB.65.144106 . S2CID 120941773 .
  10. ↑ تي. شنكل؛ بريير، م.؛ شميدت-بوكينغ، هـ.؛ بيثج، ك.؛ شنايدر، د.؛ وآخرون (1997). "الرش الإلكتروني للموصلات الرقيقة عن طريق معادلة الأيونات البطيئة عالية الشحنة". رسائل المراجعة الفيزيائية . 78 (12): 2481. Bibcode : 1997PhRvL..78.2481S . doi : 10.1103/PhysRevLett.78.2481 . S2CID 56361399 .
  11. ↑ جونسون، ر. إي.؛ كارلسون، ر. و.؛ كوبر، ج. ف.؛ بارانيكاس، س.؛ مور، م. هـ.؛ وونغ، م. س. (2004). فران باجينال؛ تيموثي إي. داولينغ؛ ويليام ب. ماكينون (محررون). تأثيرات الإشعاع على أسطح أقمار جاليليو. في: المشتري. الكوكب والأقمار والغلاف المغناطيسي . المجلد 1. كامبريدج، المملكة المتحدة: مطبعة جامعة كامبريدج. الصفحات 485-512 . رمز Bibcode : 2004jpsm.book..485J . ISBN   0-521-81808-7.
  12. ↑ تي. نيدهارت؛ بيشلر، ف.؛ أومير، ف.؛ وينتر، هـ.ب.؛ شميد، م.؛ فارغا، ب.؛ وآخرون (1995). "التناثر المحتمل لفلوريد الليثيوم بواسطة أيونات متعددة الشحنات بطيئة الحركة". رسائل المراجعة الفيزيائية . 74 (26): 5280-5283 . Bibcode : 1995PhRvL..74.5280N . doi : 10.1103/PhysRevLett.74.5280 . PMID 10058728. S2CID 33930734 .
  13. ↑ م. سبورن؛ ليبيسيلر، ج.؛ نيدهارت، ت.؛ شميد، م.؛ أومير، ف.؛ وينتر، هـ.ب.؛ فارغا، ب.؛ غريثر، م.؛ نيمان، د.؛ ستولترفوت، ن.؛ وآخرون . (1997). "الرش المحتمل لثاني أكسيد السيليكون النقي بواسطة أيونات بطيئة عالية الشحنة". رسائل المراجعة الفيزيائية . 79 (5): 945. رمز Bibcode : 1997PhRvL..79..945S . doi : 10.1103/PhysRevLett.79.945 . S2CID 59576101 .
  14. ↑ ف. أومير و هـ. ب. وينتر (2004). "التناثر المحتمل". المعاملات الفلسفية للجمعية الملكية أ . 362 (1814): 77-102 . رمز Bibcode : 2004RSPTA.362...77A . doi : 10.1098/rsta.2003.1300 . PMID 15306277. S2CID 21891721 .
  15. ↑ ج. هايدرر؛ شميد، م.؛ فارغا، ب.؛ وينتر، هـ.؛ أومير، ف.؛ فيرتز، ل.؛ ليميل، س.؛ بورغدورفر، ج.؛ هاغ، ل.؛ راينهولد، س.؛ وآخرون (1999). "عتبة التذرية المحتملة لـ LiF" (ملف PDF) . مجلة Physical Review Letters . 83 (19): 3948. Bibcode : 1999PhRvL..83.3948H . doi : 10.1103/PhysRevLett.83.3948 .
  16. ↑ تي. أ. سكولكرافت وبي. جيه. غاريسون، مجلة الجمعية الكيميائية الأمريكية (1991). "المراحل الأولية لحفر سطح السيليكون Si110 2x1 بواسطة ذرات الفلور الساقطة عموديًا بطاقة 3.0 إلكترون فولت: دراسة ديناميكيات جزيئية". مجلة الجمعية الكيميائية الأمريكية . 113 (22): 8221. doi : 10.1021/ja00022a005 .
  17. ↑ ج. كوبرز (1995). "كيمياء سطح الهيدروجين للكربون كمادة مواجهة للبلازما". تقارير علوم السطح . 22 ( 7-8 ): 249-321 . Bibcode : 1995SurSR..22..249K . doi : 10.1016/0167-5729(96)80002-1 .
  18. ↑ إي. سالونين؛ نوردلوند، ك.؛ كينونين، ج.؛ وو، س.؛ وآخرون (2001). "الرش الكيميائي السريع للكربون المهدرج غير المتبلور". مجلة Physical Review B. 63 ( 19) 195415. Bibcode : 2001PhRvB..63s5415S . doi : 10.1103/PhysRevB.63.195415 . S2CID 67829382 .
  19. ↑ فارنسورث، هـ. إي.؛ شلير، ر. إي.؛ جورج، ت. هـ.؛ برجر، ر. م. (1955). "تنظيف الجرمانيوم والتيتانيوم بقصف الأيونات كما تم تحديده بواسطة حيود الإلكترون منخفض الطاقة". مجلة الفيزياء التطبيقية . 26 (2). منشورات معهد الفيزياء الأمريكي: 252-253 . رمز Bibcode : 1955JAP....26..252F . doi : 10.1063/1.1721972 . ISSN 0021-8979 .
  20. ↑ فارنسورث، هـ. إي.؛ شلير، ر. إي.؛ جورج، ت. هـ.؛ برجر، ر. م. (1958). "تطبيق طريقة التنظيف بقصف الأيونات على التيتانيوم والجرمانيوم والسيليكون والنيكل كما تم تحديده بواسطة حيود الإلكترون منخفض الطاقة". مجلة الفيزياء التطبيقية . 29 (8). منشورات معهد الفيزياء الأمريكي: 1150-1161 . رمز Bibcode : 1958JAP....29.1150F . doi : 10.1063/1.1723393 . ISSN 0021-8979 .
  21. ↑ جي إس أندرسون وروجر إم موسيسون، "طريقة وجهاز للتنظيف عن طريق القصف الأيوني"، براءة اختراع أمريكية رقم 3,233,137 (تم تقديمها في 28 أغسطس 1961) (1 فبراير 1966)
  22. ↑ "أهداف الترسيب بالرش | الأغشية الرقيقة" . شركة أدمات . تم الاطلاع عليه بتاريخ 28-08-2018 .
  23. 1 2 أيدين، إركان؛ ألتينكايا، جسور؛ سميرنوف، يوري؛ يقين، محمد أ. زانوني ، كاسيو بس. باليوال، أبهيوداي؛ فردوس، يوليار؛ ألين، توماس ج. أنثوبولوس، توماس د.؛ بولينك، هينك J.؛ موراليس ماسيس، مونيكا (2021-11-03). "أقطاب كهربائية شفافة متناثرة للأجهزة الإلكترونية البصرية: الأضرار المستحثة واستراتيجيات التخفيف" . موضوع . 4 (11): 3549–3584 . دوى : 10.1016/j.matt.2021.09.021 . اتش دي ال : 10754/673293 . ISSN 2590-2393 . S2CID 243469180 .
  24. ↑ غرين، جوليسا. "استكشاف مزايا وعيوب الترسيب بالرش" . مواد ستانفورد المتقدمة . تم الاطلاع عليه في 1 يوليو 2024 .
  25. ↑ راوت، هيمانث؛ غانيش، ف. (2011). "الطلاءات المضادة للانعكاس: مراجعة نقدية معمقة". الطاقة والعلوم البيئية . 4 (10): 3779-3804. doi : 10.1039/C1EE01297E .
  26. ↑ بلاتس، كيلي (12 أكتوبر 2023). "قوة الطلاءات المضادة للانعكاس على ركائز ig4 وig6" . NACL . تم الاطلاع عليه في 1 يوليو 2024 .
