ختم آلة

تُثبّت صفيحة الدعم أعلى قاعدة المكبس، وهي عبارة عن كتلة معدنية كبيرة يُثبّت عليها الجزء السفلي من القالب؛ وتكون صفيحة الدعم ثابتة. قد تُجهّز المكابس الكبيرة (مثل تلك المستخدمة في صناعة السيارات ) بوسائد قوالب مدمجة في صفيحة الدعم لتطبيق قوى تثبيت أو قوى سحب معاكسة. هذا ضروري عند استخدام مكبس أحادي الفعل للسحب العميق. المكبس/المنزلق هو الجزء المتحرك أو الترددي الذي يُثبّت عليه القالب العلوي. يُعدّ توجيه المكبس أو المنزلق عنصرًا بالغ الأهمية لضمان عمر طويل للقالب بين عمليات الصيانة. تتوفر أنواع مختلفة من أدلة الانزلاق، منها أدلة انزلاق على شكل حرف V بأربع نقاط أو أدلة انزلاق مربعة بست نقاط في المكابس الصغيرة، وأدلة انزلاق كاملة الطول بثماني نقاط في المكابس الكبيرة ذات الإطار الجانبي المستقيم. تُغذّى القوالب والمواد إلى المكبس بين صفيحة الدعم والمنزلق. يجب أن تُراعي تصاميم المكابس الجيدة التشوه اللدن، المعروف أيضًا بالانحراف ، عند النظر في تصميم الإطار والأحمال. ^{[ 2 ]}

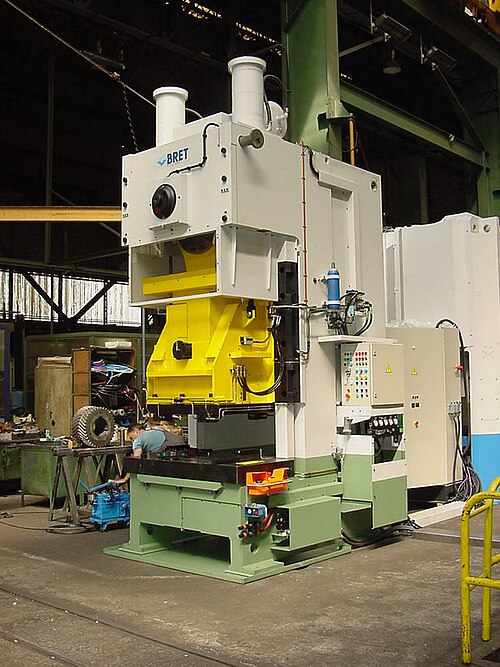

تعمل الحركة الرأسية للمنزلق كالمطرقة على السندان. تستخدم معظم المكابس الميكانيكية محركًا لا مركزيًا لتحريك منزلق المكبس، ويعتمد طول الشوط أو حركة المنزلق على عمود المرفق أو اللامركزية ، بينما تُستخدم الأسطوانات الهيدروليكية في المكابس الهيدروليكية. تحدد طبيعة نظام الدفع تدرج القوة أثناء شوط المكبس. تتمتع المكابس الميكانيكية بنقطة تصنيف كاملة للحمولة فوق النقطة الميتة السفلى ، وتكون نقاط تصنيف الحمولة الكاملة العادية 0.187 بوصة، و0.25 بوصة، و0.5 بوصة. لذلك، فإن للمكبس الميكانيكي منحنى حمولة، ويجب تشغيله ضمن حدود سعة المكبس. تُعد الحركة الميكانيكية المتصلة خيارًا آخر، حيث توفر تباطؤًا للمنزلق بالقرب من النقطة الميتة السفلى لأدوات اللمس الناعم. يمكن أن تُحسّن ميزة الربط هذه عمر القالب وتقلل من حمولة الانعطاف العكسي لعمليات التشكيل. ^{[ 3 ]}

على النقيض من ذلك، لا تعتمد المكابس الهيدروليكية على منحنى قوة الضغط، بل يمكنها إنتاج قوة ضغط كاملة في أي نقطة من شوطها. لكنّ هذا يأتي على حساب السرعة، فالمكبس الميكانيكي أسرع بكثير من المكبس الهيدروليكي. في المقابل، تُعدّ المكابس الهيدروليكية أكثر عمليةً في عمليات التشكيل العميق أو السحب أو تصنيع الأجزاء، أو عندما يكون وقت التوقف في أسفل الشوط مطلوبًا.

يُصنّف نوع آخر من المكابس إلى مكابس أحادية الفعل ومكابس ثنائية الفعل (ونادراً ثلاثية الفعل). تحتوي المكابس أحادية الفعل على مكبس واحد. أما المكابس ثنائية الفعل، فتحتوي على مكبس مُقسّم، وذلك للتحكم، على سبيل المثال، في تثبيت القطعة الخام (لتجنب التجاعيد) بواسطة جزء من المكبس، وعملية التشكيل بواسطة الجزء الثاني. ^{[ 4 ]}

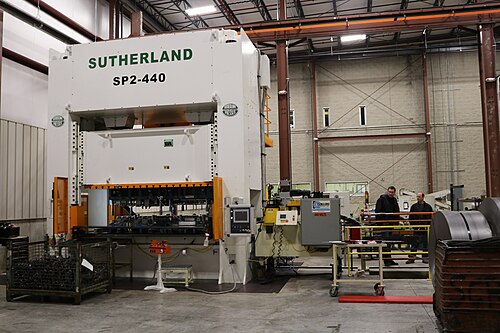

عادةً، تُربط المكابس إلكترونيًا (بواسطة وحدة تحكم منطقية قابلة للبرمجة ) بوحدة تغذية آلية تُمرر المواد الخام المعدنية عبر القالب. تُغذى المواد الخام إلى وحدة التغذية الآلية بعد فكها من اللفة وتمريرها عبر جهاز فرد. وقد يُزود الجهاز بمراقبة للقوة المستخدمة في كل شوط. ^{[ 5 ]}
