القادح

النوعان الرئيسيان من الخراطيش المعدنية المستخدمة في الأسلحة النارية الحديثة هما الخراطيش ذات الإشعال المركزي والخراطيش ذات الإشعال الحلقي . في الخراطيش ذات الإشعال المركزي، يقع الكبسولة في مركز قاعدة الخرطوشة. عادةً ما يكون لدبابيس الإطلاق في هذه الخراطيش مقطع عرضي دائري، وتتحرك عادةً عبر ثقب في كتلة المؤخرة على طول محور مركز تجويف الماسورة .

مع ذلك، يجب طرق قاعدة خراطيش الحافة النارية على حافة الخرطوشة. ورغم أن الأسلحة النارية ذات الحافة النارية قد تستخدم إبرة إطلاق ذات مقطع عرضي دائري، إلا أنه من الشائع أن تكون مسطحة، ذات مقطع عرضي مربع أو مستطيل ورأس إزميل غير حاد. يمكن تشكيل إبر الإطلاق المسطحة من صفائح معدنية مسطحة، وعادةً ما تعمل في فتحة محفورة في كتلة المؤخرة (بدلاً من ثقب) موازية لمحور الماسورة ولكنها منحرفة عنه. تُعد طرق الإنتاج هذه أبسط بشكل عام، مما يقلل من تكاليف الإنتاج. يُنصح عمومًا بعدم الإفراط في "إطلاق النار الجاف" (أي إطلاق النار بدون خرطوشة في حجرة الإطلاق) لأن إبرة الإطلاق قد تصطدم بسطح حجرة الإطلاق وتشوهها أو تُتلف إبرة الإطلاق نفسها.

الخراطيش التاريخية

في عام 1808، ابتكر صانع الأسلحة السويسري جان صموئيل باولي، بالتعاون مع صانع الأسلحة الفرنسي فرانسوا بريلا، أولى الخراطيش التي تتضمن كبسولة إشعال مدمجة وتعمل بشكل مستقل. استخدمت الخرطوشة الورقية قاعدة معدنية بها ثقب نافذ، مطلية بمادة إشعال صدمية. كما طور باولي بندقية صيد ذاتية التلقيم لخرطوشته، باستخدام إبرة إطلاق ومطرقة خارجية. ^{[ 1 ]}

تستخدم بندقية درايس الإبرية لعام 1836 خرطوشة ورقية مزودة بكبسولة إشعال ضمن غلاف يحتضن المقذوف ويقع أمام شحنة الدفع. يبرز دبوس الإطلاق الشبيه بالإبرة من وجه الترباس ويخترق الخرطوشة عند إغلاق المؤخرة. عند الإطلاق، تضرب الإبرة المزودة بنابض كبسولة الإشعال في الغلاف. على عكس خرطوشة باولي، التي لم تلقَ قبولًا واسعًا، اعتمدت بروسيا بندقية درايس كسلاح خدمة للمشاة . كانت أول بندقية عسكرية تُعبأ من المؤخرة تستخدم خرطوشة ذاتية الاحتواء، وبالتالي، أول بندقية تستخدم دبوس إطلاق. ^{[ 2 ] [ 3 ]}

تستخدم خرطوشة الإشعال الدبوسي، الحاصلة على براءة اختراع عام 1835، خرطوشة معدنية مزودة بدبوس إطلاق مدمج يقع شعاعيًا بالقرب من قاعدة الخرطوشة. ^{[ 4 ]} يجب محاذاة الدبوس مع فتحة مقابلة في حجرة الإطلاق؛ وهو عيب مقارنةً بخرطوشات الإشعال الحلقي والإشعال المركزي التي ظهرت لاحقًا والتي تُعدّ أكثر أمانًا. ^{[ 2 ] [ 5 ]}

استخدمت تصاميم البنادق المبكرة التي تطلق خراطيش معدنية آلية قفل جانبي ، حيث كان المطرقة مثبتة على جانب واحد بدلاً من أن تكون محاذية لمحور الماسورة. في بندقية سبرينغفيلد موديل 1865 ذات الباب الخلفي (وما شابهها)، يكون الجزء الخلفي من أنبوب إبرة الإطلاق داخل كتلة المؤخرة مائلاً بعيدًا عن محور الماسورة باتجاه المطرقة. ^{[ 6 ]} تستخدم بندقية شاربس كتلة إبرة إطلاق لحل مشكلة المحاذاة هذه. تستقر الكتلة داخل تجويف في كتلة المؤخرة. عند ضرب المطرقة لها، تُدفع الكتلة بأكملها للأمام. يقع الجزء من الكتلة الذي يحمل إبرة الإطلاق على محور الماسورة ويضرب الكبسولة. ^{[ 7 ] [ 8 ] [ 9 ]}

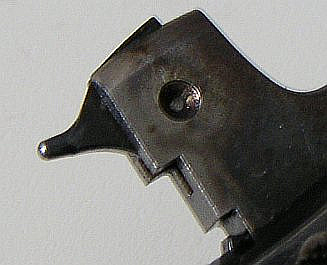

تستخدم العديد من المسدسات إبرة إطلاق نار مثبتة على المطرقة. أما الرشاشات البسيطة ذات الارتداد ، والتي تُطلق النار من وضعية الترباس المفتوح، فغالبًا ما تحتوي على إبرة إطلاق نار ثابتة بارزة من وجه الترباس. عند إغلاق الترباس بالكامل على حجرة الإطلاق، تُضرب كبسولة الإشعال في الخرطوشة المُلقّمة حديثًا، مما يؤدي إلى إطلاق النار. يُعدّ كل من رشاش أوين ورشاش إف 1 مثالين على استخدام إبرة إطلاق نار ثابتة مثبتة على وجه الترباس. تستخدم بعض قذائف الهاون إبرة إطلاق نار ثابتة مثبتة في سدادة حجرة الإطلاق. عند إسقاط قذيفة هاون في الماسورة، تضرب كبسولة الإشعال الموجودة في قاعدة القذيفة إبرة إطلاق النار، مما يُشعل الشحنة الدافعة. ^{[ 10 ]}

في مصطلحات الأسلحة النارية، يُعرف دبوس الإطلاق العائم بأنه دبوس غير مقيد بنابض إرجاع دبوس الإطلاق أو ما شابه. ورغم أنه سيكون مثبتًا وغير قادر على السقوط للخارج، سواء للأمام أو للخلف، إلا أنه حر الحركة داخل هذه المواضع. ويُعد مسدس سبرينغفيلد موديل 1865 ذو الباب المفصلي مثالًا على دبوس الإطلاق العائم. ^{[ 11 ]}

تستخدم آليات الإطلاق التي تعمل بالمطرقة دبوس إطلاق خفيفًا نسبيًا، وتعتمد على نقل الزخم الناتج عن مطرقة زنبركية ، تمامًا كما ينقل المثقب أو الإزميل قوة الضربة من المطرقة . في مصطلحات الأسلحة النارية، يستمد المطرقة (أو آلية المطرقة) قوة الصدم اللازمة لضرب الكبسولة من زنبرك يعمل مباشرة على دبوس الإطلاق - على غرار القوس والنشاب ، حيث يشبه المطرقة (دبوس الإطلاق) سهم القوس والنشاب. تُعد آلية المطرقة شائعة جدًا في الأسلحة النارية ذات المزلاج، ولكنها ليست حكرًا على آليات الإطلاق التي تعمل بالمطرقة. كما توجد أيضًا في آليات أخرى يتحرك فيها كتلة المؤخرة ذهابًا وإيابًا بمحاذاة محور الماسورة.

تتكون آلية المطرقة من نابض المطرقة (نابض الإطلاق) والمطرقة نفسها. نابض المطرقة نابض قوي نسبيًا يكفي لبدء الإطلاق. تتكون المطرقة النموذجية من نقطة ضرب ضيقة، وجزء أثقل يعمل كدليل لنابض المطرقة، وكتف لتثبيت النابض، وقطعة تثبيت تُعشّق بواسطة زناد الإطلاق لإبقاء النابض مشدودًا عند تعشيقها وجاهزيتها للإطلاق. يُضغط نابض المطرقة بين كتف المطرقة والجزء الخلفي من كتلة المؤخرة. قد تُجمّع المطرقة من عدة مكونات؛ ومع ذلك، تُنقل الطاقة المخزنة في نابض المطرقة مباشرةً إلى المطرقة ثم إلى الكبسولة دون أي نقل وسيط للطاقة أو الزخم. ولأن آليات المطرقة تجمع بين وظيفتي المطرقة ودبوس الإطلاق في قطعة واحدة، فإنها تُعتبر عمومًا أبسط ميكانيكيًا وأكثر متانة في بنيتها من دبوس الإطلاق التقليدي. ^{[ 12 ]}

قد تبدو العديد من بنادق الخرطوش الصغيرة ذات الإطلاق الحلقي وبعض الأسلحة الأوتوماتيكية ذات الإطلاق المركزي (مثل بندقية vz. 58 ) وكأنها تعمل بآلية إطلاق تعمل بمطرقة، لكنها في الواقع نوع من المطارق الخطية . يمكن تشبيه المطرقة بمطرقة دق الركائز ، وهي موجودة بشكل أساسي داخل الترباس. وهي تشبه إلى حد كبير المطرقة الموصوفة سابقًا، باستثناء أن "المطرقة" التي يعمل عليها نابض الإطلاق ودبوس الإطلاق وحدتان منفصلتان. ومن المثير للارتباك أن قوائم قطع الغيار غالبًا ما تشير إلى هذا النوع من المطارق باسم "المطرقة". ^{[ 13 ]}

يمكن تصنيف الأسلحة النارية ذات آلية الإطلاق بالزناد (أو ما شابهها) على أنها أسلحة ذات آلية إغلاق أو أسلحة ذات آلية فتح .
