بكسل معيب

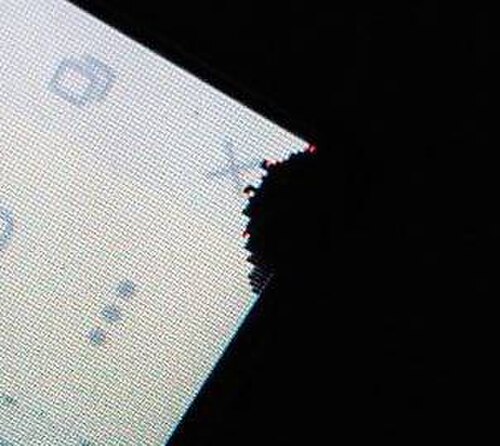

البكسل المعيب أو البكسل الميت هو بكسل في شاشة الكريستال السائل (LCD) لا يعمل بشكل صحيح. يميز معيار ISO 13406-2 بين ثلاثة أنواع مختلفة من البكسلات المعيبة، [ 1 ] بينما تميل شركات تصنيع الأجهزة إلى استخدام أنواع تمييزية إضافية. [ 2 ]
قد تحدث عيوب مماثلة أيضًا في مستشعرات الصور من نوع CCD و CMOS في الكاميرات الرقمية. في هذه الأجهزة، تفشل وحدات البكسل المعيبة في استشعار مستويات الإضاءة بشكل صحيح، بينما تفشل وحدات البكسل المعيبة في شاشات LCD في إعادة إنتاج مستويات الإضاءة بشكل صحيح.
الأنواع
عيب النقطة الداكنة
عادةً ما ينتج عيب النقطة الداكنة عن خلل في ترانزستور موجود في طبقة القطب الكهربائي الشفافة ، حيث يكون عالقًا في وضع التشغيل في شاشات TN أو في وضع الإيقاف في شاشات MVA وPVA وIPS. في هذه الحالة، لا تدور مادة الكريستال السائل، وبالتالي لا يمر ضوء الإضاءة الخلفية عبر طبقة RGB للشاشة.
عيب النقطة الساطعة
عيب النقطة الساطعة أو البكسل الساخن هو مجموعة من ثلاثة بكسلات فرعية (بكسل واحد) تكون جميع ترانزستوراتها "مطفأة" في لوحات TN أو "مُشغّلة" في لوحات MVA وPVA. [ 2 ] يسمح هذا بمرور كل الضوء إلى طبقة RGB، مما يُنشئ بكسلًا ساطعًا يبقى مُشغّلًا دائمًا.
قد يكون وجود شوائب في البلورات السائلة سبباً آخر لظهور النقاط المضيئة. فمن جهة، تؤثر الشوائب على اصطفاف جزيئات البلورات السائلة، ومن جهة أخرى، يمكنها عكس الضوء لتكوين بقع مضيئة.
عيب جزئي في البكسل الفرعي
يُعدّ عيب البكسل الفرعي الجزئي عيبًا في التصنيع حيث لم يتم قطع طبقة فيلم RGB بشكل صحيح. [ 2 ]
عطل في الربط الآلي للشريط
يحدث عطل الربط التلقائي للشريط ( عطل TAB ) بسبب فشل الاتصال من TAB الذي يربط طبقات الأقطاب الكهربائية الشفافة بلوحة تشغيل الفيديو لشاشة LCD. [ 2 ]
تُعد تقنية TAB واحدة من عدة طرق تُستخدم في عملية تصنيع شاشات LCD لتوصيل مئات مسارات الإشارة كهربائيًا إلى صفوف وأعمدة الأقطاب الكهربائية في الطبقة 6 (طبقة الأقطاب الكهربائية الشفافة) في شاشة LCD بالدوائر المتكاملة للفيديو (ICs) الموجودة على لوحة التشغيل التي تشغل هذه الأقطاب الكهربائية.
في حال تعرض شاشة LCD لصدمة مادية، قد يؤدي ذلك إلى تعطل واحد أو أكثر من وصلات TAB داخل الشاشة. غالبًا ما ينتج هذا العطل عن انحناء الهيكل أفقيًا (مثلًا، أثناء تثبيت الشاشة على الحائط أو نقلها ووجهها لأعلى/لأسفل) أو ببساطة عن تلف المادة اللاصقة التي تثبت وصلة TAB على الزجاج. تتطلب أعطال TAB استبدال وحدة LCD نفسها. في حال تعطل هذه الوصلات، سيتوقف صف أو عمود كامل من البكسلات عن العمل، مما يؤدي إلى ظهور خط أسود أفقي أو رأسي على الشاشة بينما يظهر باقي الشاشة بشكل طبيعي. يمتد العطل الأفقي من حافة إلى أخرى، بينما يمتد العطل الرأسي من أعلى إلى أسفل.
تزعم شركة آبل أن أعطال لوحة اللمس، على عكس العيوب المادية الأخرى الموجودة في شاشة LCD، لا تسمح بإصلاحها. [ 2 ]
بكسل فرعي عالق
البكسل العالق أو البكسل الثابت هو بكسل يبقى مضاءً باستمرار. [ 2 ] عادةً ما يكون سبب ذلك هو حصول ترانزستور على الطاقة بشكل دائم (في شاشات VA/IPS) أو عدم حصوله عليها (في شاشات TN)، مما يسمح بمرور الضوء باستمرار إلى طبقة RGB . سيبقى أي بكسل محدد أحمر أو أزرق أو أخضر ولن يتغير لونه عند محاولة عرض صورة. قد تظهر هذه البكسلات فقط عند استخدام تطبيقات معينة، أو قد تبقى مضاءة طوال الوقت.
سياسة الشركة المصنعة
في صناعة شاشات الكريستال السائل (LCD)، من الشائع أن تحتوي الشاشة على عدة عيوب في وحدات البكسل الفرعية (يتكون كل بكسل من ثلاثة وحدات بكسل فرعية بألوان أساسية). يعتمد عدد وحدات البكسل المعيبة المسموح بها قبل رفض الشاشة على التصنيف الذي حددته الشركة المصنعة للشاشة (على الرغم من أن معيار ISO 13406-2 يصف ذلك رسميًا ، إلا أن تفسير هذا المعيار يختلف من شركة لأخرى، أو حتى الالتزام به).
تتبنى بعض الشركات المصنعة سياسة عدم التسامح مطلقًا فيما يتعلق بشاشات LCD، حيث ترفض جميع الوحدات التي يُكتشف فيها أي عدد من عيوب البكسل (الفرعية). وتُصنف الشاشات التي تستوفي هذا المعيار ضمن الفئة الأولى. بينما ترفض شركات مصنعة أخرى الشاشات بناءً على العدد الإجمالي للعيوب، أو عدد العيوب في مجموعة معينة (مثل بكسل ميت واحد أو ثلاثة بكسلات فرعية عالقة في منطقة 5×5 بكسل)، أو معايير أخرى.
في بعض الحالات، تُرسل الشركة المصنعة جميع الشاشات للبيع، ثم تستبدل الشاشة إذا أبلغ العميل عن وجود عيب فيها، وكانت وحدات البكسل المعيبة تستوفي الحد الأدنى من متطلبات الإرجاع. [ 1 ] تأتي بعض الشاشات مع نشرة توضح عدد وحدات البكسل الميتة المسموح بها قبل أن يتمكن المالك من إعادتها إلى الشركة المصنعة. قد تظهر وحدات البكسل الميتة في مجموعات؛ وفي معظم الحالات، يمكن إعادة الشاشات التي تعاني من هذه المشكلة إلى الشركة المصنعة.
في أجهزة أخرى
شاشات عرض قابلة للطي
الكاميرات الرقمية
انظر أيضاً
- معيار ISO 13406-2 ، وهو معيار ISO الذي يحدد فئات الأجهزة بناءً على عدد أقصى معين من وحدات البكسل المعيبة.
