مزامنة ثلاثية المستويات

مزامنة ثلاثية المستويات هي نبضة مزامنة فيديو تناظرية تستخدم بشكل أساسي لقفل إشارات الفيديو عالية الدقة ( genlock ).

يُفضّل استخدامه في بيئات HD على تقنية Black and Burst ، حيث يقلّ تذبذب التوقيت نظرًا لطبيعة تردده العالي. كما أنه يتميز بعدم احتوائه على محتوى تيار مستمر، لأن النبضات تكون في كلا القطبين. ^{[ 1 ]}

تضمّ مرافق البثّ عالي الدقة الحديثة متعددة المصادر في الوقت الفعلي العديد من الأجهزة التي تُخرج جميعها فيديو عالي الدقة بتقنية SDI . إذا كان من المُراد دمج هذا الفيديو ذي النطاق الأساسي، أو تبديله، أو دمجه مع أي مصادر أخرى، فيجب أن تكون هذه المصادر متزامنة ، أي يجب إرسال البكسل الأول من السطر الأول في نفس الوقت (في غضون بضعة ميكروثوانٍ). يسمح هذا للمُبدِّل بتقطيع هذه المصادر أو دمجها أو دمجها معًا بأقل قدر من التأخير (حوالي سطر فيديو عالي الدقة واحد لكل 1/(1125×25) ثانية لفيديو 50i). تتم هذه المزامنة بتزويد كل جهاز إما بإشارة مزامنة ثلاثية المستويات، أو إشارة إدخال سوداء متقطعة. توجد مُبدِّلات فيديو لا تتطلب مصادر متزامنة ، ولكنها تعمل بتأخير أكبر بكثير.

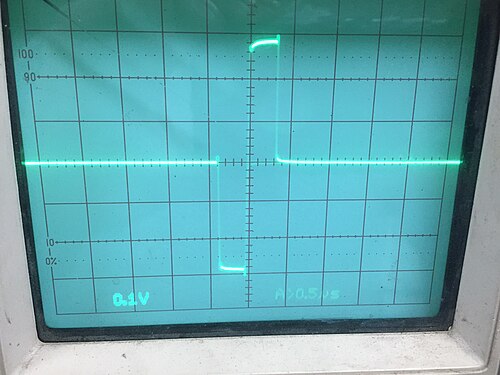

يُعرَّف النبض الرئيسي كما يلي: نبضة سالبة مقدارها 300 مللي فولت تستمر 40 دورة ساعة، تليها نبضة موجبة مقدارها 300 مللي فولت تستمر 40 دورة ساعة. زمن الصعود/الهبوط المسموح به لكل انتقال هو 4 دورات ساعة. هذا بتردد ساعة يبلغ 74.25 ميجاهرتز. ^{[ 2 ]}
