VLS-1
كان صاروخ الإطلاق VLS -1 ( بالبرتغالية : Veículo Lançador de Satélites ) المركبة الرئيسية لإطلاق الأقمار الصناعية التابعة لوكالة الفضاء البرازيلية . [ 2 ] وكان من المفترض أن يكون هذا الصاروخ قادرًا على إطلاق الأقمار الصناعية إلى مداراتها . يقع موقع الإطلاق في مركز ألكانتارا للإطلاق [ 3 ] نظرًا لقربه من خط الاستواء .
وتشمل المركبات المرتبطة بها سوندا 1 ، وسوندا 2 ، وسوندا 3 ، وسوندا 4 ، و VS-30 ، وVS-40 ، و VSB-30 .
تم إلغاء مشروع نظام الإطلاق العمودي بعد عقود من التطوير والإنفاق الباهظ مع نتائج ضعيفة وشراكة فاشلة مع أوكرانيا أدت إلى تباطؤ البرنامج لسنوات. [ 4 ] [ 1 ]
تاريخ
بدأ تطوير نظام الإطلاق العمودي VLS-1 في عام 1984، بعد الإطلاق الأول لصاروخ سوندا IV. وحتى الآن، تم بناء ثلاثة نماذج أولية، وجرت محاولتا إطلاق من مركز ألكانتارا للإطلاق. خلال إطلاق النموذجين الأوليين V1 وV2 (VLS-1 V1 وVLS-1 V2)، حالت مشاكل تقنية دون نجاح المهمة، لكنها سمحت باختبار العديد من مكونات المركبة. انفجر النموذج الأولي V3 على منصة الإطلاق في 22 أغسطس 2003، قبل يومين من موعد إطلاقه المقرر. تسبب حادث إطلاق نظام الإطلاق العمودي في ألكانتارا عام 2003 في انتكاسة كبيرة لبرنامج الفضاء البرازيلي. كان من المتوقع إطلاق النموذج الأولي V4 في عام 2016. [ 5 ]
تم إنهاء المشروع من قبل وكالة الفضاء البرازيلية في عام 2016. [ 6 ]
قامت Departamento de Ciência e Tecnologia Aeroespacial (DCTA) (قسم علوم وتكنولوجيا الفضاء الجوي) و Agência Espacial Brasileira (AEB) (وكالة الفضاء البرازيلية) بإبلاغ الجمهور العام قبل انتهاء مشروع VLS-1 من قبل Senado Federal (مجلس الشيوخ الفيدرالي) في 16 فبراير 2016.
جدول VLS-1
جدول اختبار الطيران الأولي
| 8 | صورة | عربة | الحمولة | تاريخ | مكان | نتيجة |
|---|---|---|---|---|---|---|
| 1 | VLS-R1 | - | 1 ديسمبر 1985 | CLA | الفشل، ذروة على ارتفاع 10 كيلومترات. | |
| 2 | VLS-R2 | - | 18 مايو 1989 | CLA | أوج على بعد 50 كم. | |
| 3 | VLS-1 V01 | SCD-2A | 2 نوفمبر 1997 | CLA | عطل أثناء الرحلة | |
| 4 | VLS-1 V02 | SACI 2 | 11 ديسمبر 1999 | CLA | عطل أثناء الرحلة | |
| 5 |  | VLS-1 V03 | ساتيك | 2003 | CLA | انفجار منصة الإطلاق في 22 أغسطس 2003 |
الجدول الزمني النهائي
كان من المقرر إطلاق النموذج الأولي V04 في عام 2006. وقد استؤنفت الاختبارات الإضافية في عام 2008. وكان الجدول الزمني النهائي لـ VLS-1 كما يلي: [ 7 ]
| 8 | صورة | عربة | الحمولة | تاريخ | مكان | نتيجة |
|---|---|---|---|---|---|---|
| 1 |  | يسخر يصل | الاختبارات الكهربائية باستخدام نموذج أولي للصاروخ [ 8 ] [ 9 ] | 2012 | CLA | نجاح |
| 2 | VLS-1 XVT-01 VSISNAV | المرحلتان الأوليان فقط هما النشطتان | 2016 | CLA | تم الإلغاء | |
| 3 | VLS-1 V-04 | إطلاق قمر صناعي | 2018 | CLA | تم الإلغاء | |
تكوينات VLS
مركبة اختبار VLS-R1 (1985)
كانت مركبة الاختبار VLS-R1 تتكون من مرحلتين، مرتبة بالشكل التالي:
- المرحلة 1 - أربعة محركات صاروخية من طراز S-20
- المرحلة الثانية - محرك صاروخي وهمي واحد من طراز S-20
مركبة اختبار VLS-R2 (1989)
كانت مركبة الاختبار VLS-R2 تتكون من مرحلتين، مرتبة بالشكل التالي:
- المرحلة 1 - أربعة محركات صاروخية من طراز S-20
- المرحلة الثانية - محرك صاروخي واحد من طراز S-20
مركبة اختبار المدار الفرعي VLS-XVI 01 (2016، مخطط لها)
تحتوي مركبة الاختبار شبه المدارية VLS-XVI 01 على ثلاث مراحل صاروخية ومعززات تعمل بالوقود الصلب، مرتبة بالشكل التالي:
- المرحلة 0 - أربعة محركات صاروخية من طراز S-43
- المرحلة 1 - محرك صاروخي واحد من طراز S-43TM
- المرحلة الثانية - محرك صاروخي وهمي من طراز S-40TM
- المرحلة 3 - محرك صاروخي وهمي من طراز S-44
التكوين التشغيلي لـ VLS-1 (2018، مخطط له)
يحتوي نظام الإطلاق VLS-1 على ثلاث مراحل صاروخية ومعززات تعمل بالوقود الصلب، مرتبة بالشكل التالي:
- المرحلة 0 - أربعة محركات صاروخية من طراز S-43
- المرحلة 1 - محرك صاروخي واحد من طراز S-43TM
- المرحلة الثانية - محرك صاروخي واحد من طراز S-40TM
- المرحلة 3 - محرك صاروخي واحد من طراز S-44
يحتوي الصاروخ على أربعة محركات دفع ذات قوة رد فعل تبلغ 400 نيوتن ، وتقع في الجزء العلوي من المرحلة الثالثة.
التطورات
VLM
يجري حاليًا دراسة مركبة إطلاق الأقمار الصناعية الصغيرة (VLM ) القائمة على محرك الصاروخ S50 ، بهدف وضع أقمار صناعية يصل وزنها إلى 150 كجم في مدارات دائرية تتراوح ارتفاعاتها بين 250 و700 كم. وستكون هذه المركبة صاروخًا ثلاثي المراحل، ومن المتوقع أن تُطلق مهمة SHEFEX III من قِبل المركز الألماني لأبحاث الفضاء (DLR) في عام 2023. [ 10 ] [ 11 ] [ 12 ]
برنامج "كروزيرو دو سول" (الصليب الجنوبي).
نظام الإطلاق بالقوس ألفا
في إطار برنامج كروزيرو دو سول المقترح ، [ 13 ] يعتبر صاروخ VLS-1 أساس مشروع VLS ألفا .
تكوين صاروخي قائم على صاروخ L5 - صاروخ ثلاثي المراحل، حيث تكون المرحلة العليا تعمل بالوقود السائل، ويضع أقمارًا صناعية يتراوح وزنها بين 200 و 400 كجم في مدارات استوائية منخفضة:
- المرحلة 0 - أربعة محركات صاروخية من طراز S-43
- المرحلة 1 - محرك صاروخي واحد من طراز S-43TM
- المرحلة الثانية - محرك صاروخي واحد من طراز S-40TM
- المرحلة 3 - محرك صاروخي واحد من طراز L5 [ 7 ]
تكوين صاروخي قائم على صاروخ L75 - صاروخ ثنائي المراحل، حيث تعمل المرحلة العلوية بالوقود السائل، ويضع أقمارًا صناعية وزنها 500 كجم في مدارات استوائية تصل إلى 750 كم:
- المرحلة 0 - أربعة محركات صاروخية من طراز S-43
- المرحلة 1 - محرك صاروخي واحد من طراز S-43TM
- المرحلة 2 - محرك صاروخي واحد من طراز L75 [ 7 ]
| 8 | صورة | عربة | الحمولة | تاريخ | مكان | نتيجة |
|---|---|---|---|---|---|---|
| 1 | VLS Alfa XVT-01 | - | 2015 | - | - | |
| 2 | VLS Alfa XVT-02 | - | 2016 | - | - | |
| 3 | VLS Alfa V-01 | - | 2017 | - | - | |
| 4 | VLS Alfa V-02 | مدار سارا | 2018 | - | - | |
| 5 | VLS Alfa V-03 | - | 2020 | - | - | |
VLS بيتا
يُعدّ مشروع VLS Beta مشروعًا آخر ذا صلة، ويهدف إلى رفع حمولات تصل إلى 800 كيلوغرام إلى مدار استوائي على ارتفاع 800 كيلومتر. وكان من المقرر إطلاقه لأول مرة في عام 2020. [ 14 ] [ 15 ]
صاروخ ثلاثي المراحل، حيث تعمل المرحلتان العلويتان بالوقود السائل.
- المرحلة 1 - محرك صاروخي صلب واحد من طراز P40
- المرحلة 2 - محركات صاروخية L300 واحدة [ 16 ]
- المرحلة 3 - محرك صاروخي واحد من طراز L75 [ 7 ]
الرحلات المتوقعة هي: [ 10 ]
| 8 | صورة | عربة | الحمولة | تاريخ | مكان | نتيجة |
|---|---|---|---|---|---|---|
| 1 | VLS Beta XVT-01 | - | 2018 | - | - | |
| 2 | VLS Beta XVT-02 | - | 2019 | - | - | |
| 3 | VLS Beta V-01 | - | 2020 | - | - | |
VLS Gama
صُمم صاروخ VLS Gama لحمل حمولات تصل إلى 1000 كيلوغرام إلى مدار قطبي على ارتفاع 800 كيلومتر. وهو صاروخ ثلاثي المراحل يعمل بالوقود السائل.
VLS دلتا
يستطيع نظام الإطلاق العمودي دلتا (VLS Delta) وضع حمولات تزن 2000 كيلوغرام في مدار ثابت بالنسبة للأرض. وهو صاروخ ثلاثي المراحل يعمل بالوقود السائل (هيكل VLS BETA) مزود بمعززين يعملان بالوقود الصلب.
VLS إبسيلون
يستطيع نظام الإطلاق العمودي إبسيلون وضع حمولات تزن 4000 كجم في مدار ثابت بالنسبة للأرض. وهو صاروخ ثلاثي المراحل يعمل بالوقود السائل (هيكل نظام الإطلاق العمودي بيتا) مزود بمعززين يعملان بالوقود السائل.
معرض

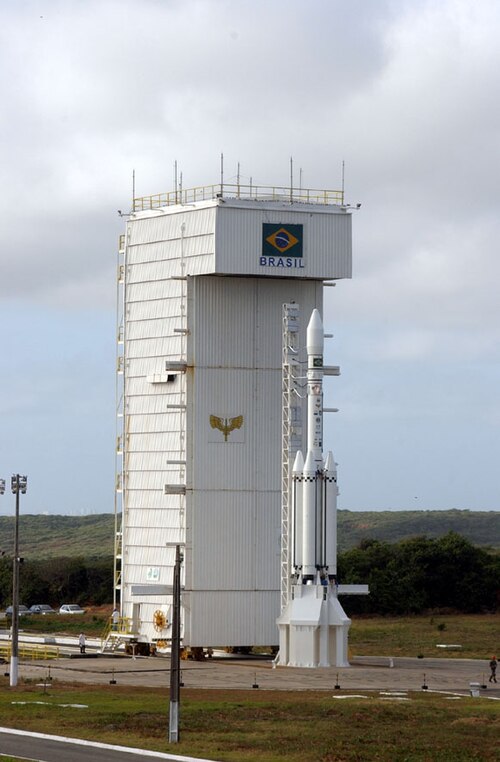

نموذج بالحجم الطبيعي لـ VLS-1

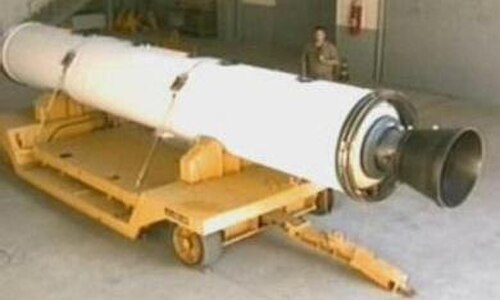

محرك

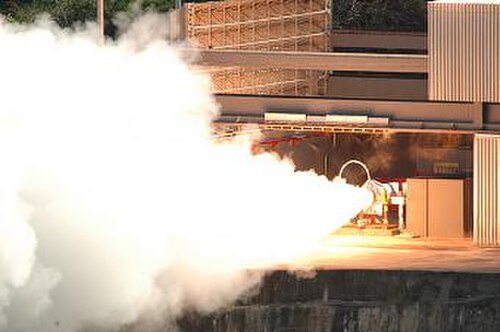

اختبار المحرك
