معاير الاهتزاز

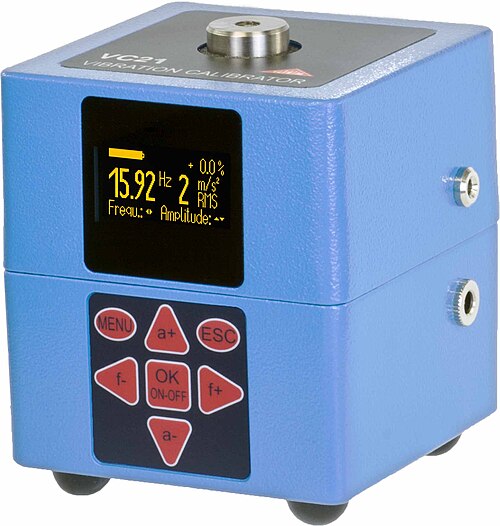

جهاز معايرة الاهتزاز ، والذي يُسمى أحيانًا جهاز هزاز مرجعي ، هو أداة تُستخدم للتحقق من أو معايرة أجهزة الاستشعار مثل مقاييس التسارع ، ومستقبلات السرعة ، ومحولات الإزاحة . ^{[ 1 ]} تُنتج هذه الأجهزة إشارات اهتزاز ميكانيكية جيبية ذات سعات وترددات معروفة . عادةً ما يكون الجزء المهتز من الجهاز عبارة عن مسمار فولاذي أسطواني مزود بخيط داخلي لتثبيت الجسم المراد اختباره. ويُستخدم نظام تشغيل كهروديناميكي أو كهرضغطية لإنتاج الاهتزازات. في الأجهزة القديمة، كان من الضروري ضبط سعة الاهتزاز وفقًا لوزن الجسم المراد اختباره. أما الأجهزة الحديثة، فتحتوي على مقياس تسارع مرجعي مدمج ونظام تحكم ذي حلقة مغلقة ، مما يُحافظ على ثبات السعة حتى وزن أقصى محدد للجسم المراد اختباره. يمكن استخدام الطرازات القديمة لمعايرة الأجسام التي يصل وزنها إلى 100 غرام كحد أقصى تقريبًا (3.5 أونصة) ، في حين أن أحدث الأجهزة يمكنها العمل بثبات مع أجسام الاختبار التي يزيد وزنها عن 500 غرام (18 أونصة) .

تُستخدم أجهزة معايرة الاهتزاز في أغلب الأحيان لاختبار وفحص أجهزة استشعار الاهتزاز وأدوات القياس في موقع تشغيلها، وبالتالي فهي عادة ما تكون قابلة للنقل وتعمل بالبطارية.

يُعدّ تردد الاهتزاز الأكثر شيوعًا في أجهزة المعايرة هو 159.2  هرتز، وهو ما يُعادل ترددًا زاويًا قدره 1000  راديان/ثانية. يرتبط كلٌّ من إزاحة الاهتزاز وسرعته وتسارعه في الإشارات الجيبية ببعضها البعض من خلال عامل التردد الزاوي. ومن المزايا، أنه عند 1000  راديان/ثانية، تتساوى القيم العددية لسعات جميع كميات الاهتزاز الثلاث. على سبيل المثال، يُعادل تسارع اهتزاز قدره 10  م/ث² عند تردد 159.2 هرتز سرعة اهتزاز قدرها 10 مم/ثانية وإزاحة اهتزاز قدرها 10 ميكرومتر.

تتيح بعض الأجهزة إمكانية الاختيار بين عدة ترددات أو ضبط نطاق تردد محدد بدقة. وتُعد الترددات بين 16  هرتز و10  كيلوهرتز شائعة في السوق.

في بعض الأحيان، تحتوي أجهزة معايرة الاهتزاز أيضًا على مُكيّف إشارة للاتصال بأنواع مختلفة من أجهزة استشعار الاهتزاز، بالإضافة إلى شاشة عرض لقراءة الحساسية.

تم وصف إجراء معايرة أجهزة معايرة الاهتزاز في المعيار الدولي ISO 16063-44. ^{[ 2 ]}

• أوسودا، ت.؛ أوتا، أ.و.؛ نوزاتو، هـ.؛ هينو، ي. (فبراير 2009). "نظام معايرة اهتزازات متنقل يستخدم مخطط التتبع الإلكتروني". وقائع المؤتمر الدولي السابع والعشرين لتحليل الأنماط (IMAC-XXVII) . أورلاندو، فلوريدا، الولايات المتحدة الأمريكية: جمعية الميكانيكا التجريبية. ISBN 9781605609614.
