لوح الوافل

البلاطة المضلعة أو بلاطة العوارض ثنائية الاتجاه هي بلاطة خرسانية مصنوعة من الخرسانة المسلحة ، وتتميز بوجود أضلاع خرسانية تمتد في اتجاهين على سطحها السفلي. ^{[ 1 ]} ويُشتق اسم "المضلعة" من نمط الشبكة الذي تُشكّله أضلاع التسليح. تُفضّل البلاطات المضلعة للمسافات التي تزيد عن 12 مترًا (40 قدمًا) ، لأنها، بالنسبة لكتلة معينة من الخرسانة، أقوى بكثير من البلاطات المسطحة، والبلاطات المسطحة ذات الألواح المتدلية، والبلاطات ثنائية الاتجاه، والبلاطات أحادية الاتجاه ، وبلاطات العوارض أحادية الاتجاه. ^{[ 2 ]}

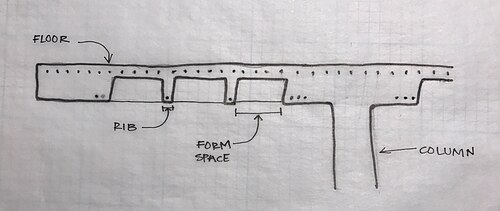

البلاطة المضلعة مسطحة من الأعلى، بينما تُشكّل العوارض سطحًا شبكيًا من الأسفل. تتشكل هذه الشبكة بإزالة القوالب بعد تصلب الخرسانة. صُمم هذا الهيكل ليكون أكثر صلابة عند استخدامه في مسافات أطول وتحت أحمال أثقل. ^{[ 3 ]} يُوصى بهذا النوع من الهياكل، نظرًا لصلابته، للمباني التي تتطلب الحد الأدنى من الاهتزاز، مثل المختبرات والمصانع. [3] كما يُستخدم أيضًا في المباني التي تتطلب مساحات مفتوحة واسعة، مثل المسارح ومحطات القطار . [ 2 ^{] تتكون البلاطات} المضلعة من قوالب معقدة ، ^{وقد تكون أغلى} من أنواع البلاطات الأخرى، ولكن اعتمادًا على المشروع وكمية الخرسانة المطلوبة، قد يكون بناؤها أرخص.

يوجد نوعان من أنظمة ألواح الوافل: أحادي الاتجاه وثنائي الاتجاه.

يمكن صنع بلاطة الوافل بطرق مختلفة، ولكن يلزم استخدام قوالب عامة لإعطاء البلاطة شكل الوافل. يتكون القالب من عدة عناصر: وحدات الوافل ، والدعامات الأفقية ، والدعامات الرأسية ، ووصلات المكعبات ، وألواح الثقوب ، والوصلات ، وقضبان الصلب . ^{[ 4 ]} تُبنى الدعامات أولًا، ثم تُرتب الوحدات في مكانها، وأخيرًا يُصب الخرسانة. قد تتم هذه العملية بثلاث طرق مختلفة؛ إلا أن الطريقة الأساسية واحدة في جميعها:

• في الموقع: يتم بناء القوالب وصب الخرسانة في الموقع؛ ثم يتم تجميع البلاطة (إذا لزم الأمر). ^{[ 4 ]}
• الخرسانة مسبقة الصب: يتم تصنيع الألواح في مكان آخر ثم يتم نقلها إلى الموقع وتجميعها. ^{[ 4 ]}
• الخرسانة الجاهزة : يتم دمج حديد التسليح في البلاطة أثناء تصنيعها، دون الحاجة إلى تسليحها في الموقع. وهذا هو الخيار الأكثر تكلفة. ^{[ 4 ]}

تصميم ألواح الوافل

وُضعت أدلةٌ مختلفةٌ للمهندسين المعماريين والمهندسين لتحديد معايير مختلفة للألواح المضلعة، ولا سيما سُمكها الإجمالي وأبعاد أضلاعها. وفيما يلي قواعد عامة، مُوضّحةٌ بالتفصيل في الرسوم البيانية المرفقة:

• يتراوح سمك البلاطة عادةً بين 75 مم (3 بوصات) و 130 مم (5 بوصات) . ^{[ 5 ] [ 3 ]} وكقاعدة عامة، يجب أن يكون العمق 1/24 من طول الفتحة. ^{[ 5 ]}
• يتراوح عرض الأضلاع عادةً بين 130 مم (5 بوصات) و 150 مم (6 بوصات) ، وعادةً ما تحتوي الأضلاع على تقوية بقضبان فولاذية. ^{[ 5 ]}
• تبلغ المسافة بين الأضلاع عادةً 3 أقدام (90 سم) . ^{[ 3 ]}

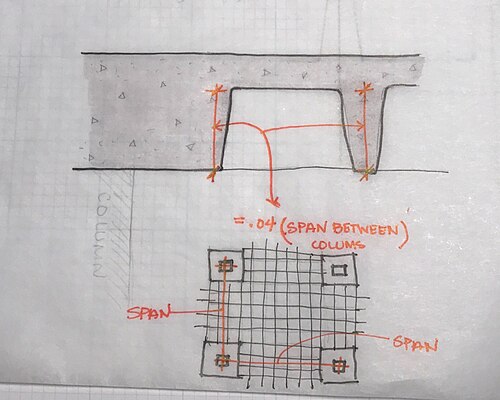

• يجب أن يكون ارتفاع الأضلاع والعوارض 1/25 من المسافة بين الأعمدة . ^{[ 3 ]}

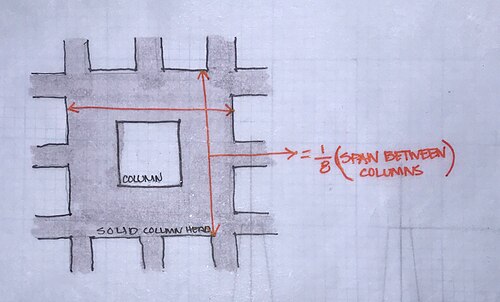

• ^{يجب أن} يكون عرض المنطقة الصلبة المحيطة بالعمود ثُمن المسافة بين الأعمدة. ويجب أن يكون ارتفاعها مساوياً لارتفاع الأضلاع. ^{[ 3} ]



يتميز نظام الأرضيات ذو الألواح المضلعة بعدة مزايا:

• يُعد هذا النظام أفضل للمباني التي تتطلب اهتزازًا أقل - ويتم التحكم في ذلك من خلال تقوية العوارض ثنائية الاتجاه التي تشكل الشبكة.
• يمكن تحقيق مسافات أكبر باستخدام مواد أقل، وهو أمر أكثر اقتصادية وصديق للبيئة.
• يجد بعض الناس نمط الوافل جذاباً من الناحية الجمالية. ^{[ 4 ]}
• تتمتع بقدرة تحمل أكبر من البلاطات التقليدية أحادية الاتجاه.
• يمكن تنفيذ القوالب باستخدام الخشب أو الخرسانة أو الفولاذ.
• إذا تم توفير فتحات بين الأضلاع، فيمكن تمرير خدمات المبنى من خلالها. أحد التطبيقات الخاصة لهذا النظام يسمى Holedeck. ^{[ 6 ]}

• هناك حاجة إلى كميات أكبر من مواد القوالب، وهو ما قد يكون مكلفاً للغاية.
• تتميز الألواح المضلعة بأنها أكثر سمكًا من الألواح المسطحة، لذا يجب أن يكون الارتفاع بين كل طابق أكبر لتوفير مساحة كافية لنظام الألواح وخدمات المبنى الأخرى.
• تُفضل الألواح المضلعة للمناطق ذات التضاريس المستوية، وليس للمواقع المنحدرة. ^{[ 4 ]}

• المسرح الوطني الملكي ، لندن، المملكة المتحدة
• هاربور بليس ، بالتيمور، ماريلاند
• مبنى مترو واشنطن
• شركة الخدمات اللوجستية والاتصالات المحدودة، مدريد، إسبانيا ^{[ 7 ]}
• بارانجارو هاوس، سيدني، أستراليا ^{[ 8 ]}
• GS1 البرتغال, لشبونة, البرتغال ^{[ 9 ]}
• قاعة غالبريث، جامعة كاليفورنيا في سان دييغو ، كاليفورنيا ^{[ 10 ]}
• دار أود، كيتو، الإكوادور ^{[ 11 ]}
• Centro de Bellas Artes de Caguas Parking Garage، كاجواس، بورتوريكو
