عداد مياه سكني نموذجي

قياس استهلاك المياه هو عملية قياس استهلاك المياه . تقيس عدادات المياه حجم المياه المستخدمة في الوحدات السكنية والتجارية التي يتم تزويدها بالمياه من خلال شبكة إمداد المياه العامة . كما تُستخدم هذه العدادات لتحديد معدل التدفق عبر جزء معين من الشبكة.

في معظم أنحاء العالم، تُعاير عدادات المياه بالمتر المكعب (م³ ) أو اللتر، [ 1 ] بينما في الولايات المتحدة وبعض الدول الأخرى، تُعاير بالقدم المكعب (قدم³ ) أو الغالون الأمريكي على جهاز تسجيل ميكانيكي أو إلكتروني. ويمكن للعدادات الحديثة عادةً عرض معدل التدفق بالإضافة إلى الحجم الكلي.

تُستخدم عدة أنواع من عدادات المياه بشكل شائع، ويمكن تمييزها من خلال طريقة قياس التدفق، ونوع المستخدم النهائي، ومعدلات التدفق المطلوبة، ومتطلبات الدقة.

يشهد نظام قياس المياه تغيراً سريعاً مع ظهور تقنية القياس الذكي والابتكارات المختلفة.

في أمريكا الشمالية، تضع الجمعية الأمريكية لأعمال المياه معايير تصنيع عدادات المياه . أما خارج أمريكا الشمالية، فتستخدم معظم الدول معايير المنظمة الدولية للتوحيد القياسي (ISO) .

أنواع تقنيات القياس

توجد طريقتان شائعتان لقياس التدفق : الإزاحة والسرعة ، وتعتمد كل منهما على مجموعة متنوعة من التقنيات. تشمل التصاميم الشائعة لقياس الإزاحة عدادات المكبس المتذبذب وعدادات القرص الدوار. أما التصاميم القائمة على السرعة فتشمل عدادات أحادية ومتعددة النفاثات وعدادات التوربينات.

توجد أيضًا تصاميم غير ميكانيكية، مثل العدادات الكهرومغناطيسية والموجات فوق الصوتية، بالإضافة إلى عدادات مصممة لاستخدامات خاصة. معظم العدادات في شبكة توزيع المياه النموذجية مصممة لقياس مياه الشرب الباردة فقط. أما عدادات المياه الساخنة المتخصصة، فتُصنع من مواد تتحمل درجات حرارة أعلى. وتحتوي عدادات المياه المُعالجة على أغطية خاصة بلون الخزامى للدلالة على عدم صلاحية هذه المياه للشرب.

إضافةً إلى ذلك، توجد عدادات كهروميكانيكية، مثل عدادات المياه مسبقة الدفع وعدادات القراءة الآلية. يدمج النوع الأخير مكون قياس إلكتروني وشاشة LCD مع عداد مياه ميكانيكي. تستخدم عدادات المياه الميكانيكية عادةً مفتاح ريد أو مستشعر هول أو مسجل ترميز كهروضوئي كمخرج إشارة. بعد معالجة البيانات بواسطة وحدة التحكم الدقيقة (MCU) في الوحدة الإلكترونية، تُرسل إلى شاشة LCD أو تُخرج إلى نظام إدارة المعلومات.

تُملك عدادات المياه عادةً وتُقرأ وتُصان من قِبل مزود مياه عام ، مثل بلدية أو جمعية مياه ريفية أو شركة مياه خاصة . في بعض الحالات، قد تُصدر شركة المياه فاتورة لمالك مجمع سكني أو مبنى تجاري بناءً على قراءة عداد واحد، وتُوزع التكاليف بين المستأجرين وفقًا لمعيار محدد (مثل مساحة الشقة أو عدد السكان أو من خلال تتبع استهلاك المياه لكل وحدة على حدة فيما يُعرف بالعدادات الفرعية ).

عدادات المياه الإزاحية

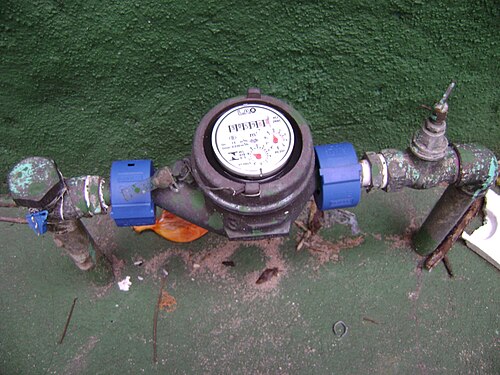

عداد المياه في بيلو هوريزونتي

تُعرف عدادات الإزاحة عادةً باسم عدادات الإزاحة الموجبة ، أو عدادات "PD". ومن أنواعها الشائعة عدادات المكبس المتذبذب وعدادات القرص الدوار. تعتمد كلتا الطريقتين على الماء لإزاحة عنصر القياس المتحرك بشكل مباشر بما يتناسب مع كمية الماء المارة عبر العداد. يُحرك المكبس أو القرص مغناطيسًا يُشغل العداد.

تتميز عدادات الإزاحة الموجبة بدقة عالية عمومًا عند معدلات التدفق المنخفضة إلى المتوسطة، وهي معدلات شائعة في المنازل والمنشآت التجارية الصغيرة، ويتراوح حجمها عادةً بين 5/8 بوصة و2 بوصة. ونظرًا لأن عدادات الإزاحة الموجبة تتطلب مرور الماء بالكامل عبرها لدفع عنصر القياس، فإنها غير عملية في التطبيقات التجارية الكبيرة التي تتطلب معدلات تدفق عالية أو فقدان ضغط منخفض. تحتوي عدادات الإزاحة الموجبة عادةً على مصفاة داخلية لحماية عنصر القياس من الصخور أو غيرها من الحطام الذي قد يعيق عمله أو يتسبب في كسره. وتتكون هياكل هذه العدادات عادةً من البرونز أو النحاس الأصفر أو البلاستيك، بينما تُصنع حجرات القياس الداخلية من البلاستيك المصبوب والفولاذ المقاوم للصدأ.

عدادات سرعة المياه

عداد سرعة المياه
البنية الداخلية لعداد سرعة المياه

يقيس عداد السرعة سرعة تدفق المياه عبر عداد ذي سعة داخلية معروفة. ويمكن تحويل سرعة التدفق إلى حجم لتحديد الاستهلاك. توجد أنواع عديدة من العدادات التي تقيس سرعة تدفق المياه، منها عدادات النفث (أحادية النفث ومتعددة النفثات)، وعدادات التوربينات، وعدادات المراوح، والعدادات المغناطيسية. تحتوي معظم عدادات السرعة على ريشة ضبط لمعايرة العداد بدقة مطلوبة.

عدادات متعددة النفاثات

تتميز عدادات التدفق متعددة النفاثات بدقة عالية في الأحجام الصغيرة ، وتُستخدم عادةً بأحجام تتراوح من 16 مم إلى 51 مم (5/8 بوصة ) للاستخدام المنزلي والتجاري الصغير. تعتمد هذه العدادات على منافذ متعددة تحيط بحجرة داخلية لتوليد دفعات متعددة من الماء باتجاه توربين ، وتعتمد سرعة دورانه على سرعة تدفق الماء. تتميز عدادات التدفق متعددة النفاثات بدقة عالية عند معدلات التدفق المنخفضة، ولكن لا تتوفر منها أحجام كبيرة لعدم امتلاكها مسار التدفق المستقيم اللازم لمعدلات التدفق العالية المستخدمة في الأنابيب ذات الأقطار الكبيرة. تحتوي هذه العدادات عادةً على عنصر تصفية داخلي لحماية منافذ التدفق من الانسداد. تتكون هياكلها الخارجية عادةً من سبائك البرونز ، بينما تُصنع أجزاؤها الداخلية من مواد بلاستيكية حرارية حديثة وفولاذ مقاوم للصدأ.

عدادات التوربينات

تُعدّ عدادات التوربينات أقل دقة من عدادات الإزاحة والنفث عند معدلات التدفق المنخفضة، إلا أن عنصر القياس فيها لا يشغل مسار التدفق بالكامل أو يُعيقه بشكل كبير. يكون اتجاه التدفق عادةً مستقيماً عبر العداد، مما يسمح بمعدلات تدفق أعلى وفقدان ضغط أقل مقارنةً بعدادات الإزاحة. تُعدّ هذه العدادات الخيار الأمثل للمستخدمين التجاريين الكبار، وأنظمة مكافحة الحرائق، وكعدادات رئيسية لشبكة توزيع المياه. يتطلب تركيب مصافي أمام العداد عادةً حماية عنصر القياس من الحصى أو أي شوائب أخرى قد تدخل شبكة توزيع المياه. تتوفر عدادات التوربينات عادةً لأحجام أنابيب تتراوح من 38 مم ( 1.5 بوصة ) إلى 300 مم ( 12 بوصة ) أو أكبر. تُصنع أجسام عدادات التوربينات عادةً من البرونز أو الحديد الزهر أو الحديد المطاوع . أما عناصر التوربين الداخلية، فقد تكون مصنوعة من البلاستيك أو سبائك معدنية غير قابلة للتآكل. تتميز هذه العدادات بدقتها في ظروف التشغيل العادية، ولكنها تتأثر بشكل كبير بخصائص التدفق وظروف السائل.

  • عدادات الحريق هي نوع متخصص من عدادات التوربينات التي تلبي متطلبات معدلات التدفق العالية اللازمة للحماية من الحرائق. وغالبًا ما تكون معتمدة من قبل مختبرات التأمين (UL) أو شركة فاكتوري ميوتشوال (FM) للاستخدام في مجال الحماية من الحرائق.
  • عدادات صنابير إطفاء الحريق هي نوع متخصص من عدادات التوربينات المحمولة، تُركّب على صنبور إطفاء الحريق لقياس تدفق المياه منه. تُصنع هذه العدادات عادةً من الألومنيوم لتقليل وزنها، ويبلغ قطرها عادةً 76 ملم ( 3 بوصات) . غالبًا ما تحتاجها شركات المياه لقياس المياه المستخدمة في مواقع البناء، أو لملء المسابح، أو في الأماكن التي لم يتم فيها تركيب عداد دائم بعد.

عدادات مركبة

يُستخدم العداد المركب عند الحاجة إلى معدلات تدفق عالية، ولكن في بعض الأحيان توجد أيضًا معدلات تدفق منخفضة تتطلب قياسًا دقيقًا. يحتوي العداد المركب على عنصرين للقياس وصمام عدم رجوع لتنظيم التدفق بينهما. عند معدلات التدفق العالية، يُحوّل الماء عادةً بشكل أساسي أو كلي إلى عنصر التدفق العالي، والذي يكون عادةً عدادًا توربينيًا. عندما تنخفض معدلات التدفق إلى مستوى لا يستطيع فيه عنصر التدفق العالي القياس بدقة، يُغلق صمام عدم الرجوع لتحويل الماء إلى عنصر أصغر قادر على قياس معدلات التدفق المنخفضة بدقة، ويكون عادةً عدادًا متعدد النفاثات أو عدادًا للإزاحة الموجبة. من خلال جمع القيم المسجلة بواسطة عنصري التدفق العالي والمنخفض، تحصل شركة المياه على سجل بإجمالي استهلاك المياه المتدفقة عبر العداد.

أجهزة القياس الكهرومغناطيسية

مقياس التدفق الكهرومغناطيسي

تُعدّ عدادات التدفق المغناطيسية ، والمعروفة اختصارًا بـ"عدادات ماج"، نوعًا من عدادات المياه التي تعتمد على قياس السرعة، إلا أنها تستخدم الخصائص الكهرومغناطيسية لتحديد سرعة تدفق المياه، بدلًا من الوسائل الميكانيكية المستخدمة في عدادات النفث والتوربينات. وتعتمد عدادات ماج على مبدأ قانون فاراداي للحث الكهرومغناطيسي في القياس، وتتطلب تيارًا كهربائيًا مترددًا أو مستمرًا من مصدر طاقة أو بطارية لتشغيل المغناطيسات الكهربائية . ولأن عدادات ماج لا تحتوي على عنصر قياس ميكانيكي، فإنها تتميز عادةً بقدرتها على قياس التدفق في كلا الاتجاهين، وتستخدم الإلكترونيات لقياس التدفق وحساب إجماليه. كما تُعدّ عدادات ماج مفيدة لقياس المياه الخام (غير المعالجة/غير المفلترة) ومياه الصرف الصحي، لعدم وجود عنصر قياس ميكانيكي قد يتعرض للانسداد أو التلف بسبب الشوائب المتدفقة عبر العداد. ولا تتطلب عدادات ماج استخدام مصافي، لعدم وجود عنصر قياس في مجرى التدفق قد يتعرض للتلف. بما أن الطاقة الكهربائية المتسربة التي تتدفق عبر أنبوب التدفق يمكن أن تسبب قراءات غير دقيقة، فإن معظم أجهزة قياس التدفق المغناطيسي يتم تركيبها إما بحلقات تأريض أو أقطاب تأريض لتحويل الكهرباء المتسربة بعيدًا عن الأقطاب الكهربائية المستخدمة لقياس التدفق داخل أنبوب التدفق.

أجهزة القياس بالموجات فوق الصوتية

تستخدم عدادات المياه فوق الصوتية محول طاقة فوق صوتي واحد أو أكثر لإرسال موجات صوتية فوق صوتية عبر السائل لتحديد سرعة الماء. وبما أن مساحة المقطع العرضي لجسم العداد ثابتة ومعروفة، فعند قياس سرعة الماء، يمكن حساب حجم الماء المار عبر العداد بدقة عالية جدًا. ولأن كثافة الماء تتغير بتغير درجة الحرارة، فإن معظم عدادات المياه فوق الصوتية تقيس أيضًا درجة حرارة الماء كجزء من حساب الحجم.

عداد مياه WMBUS للقياس الفرعي

هناك تقنيتان أساسيتان لقياس الموجات فوق الصوتية تُستخدمان في عدادات المياه:

  • عدادات تأثير دوبلر التي تستخدم تأثير دوبلر لتحديد سرعة المياه التي تمر عبر العداد.
  • عدادات زمن العبور التي تقيس مقدار الوقت اللازم لإشارة الموجات فوق الصوتية للمرور بين نقطتين ثابتتين أو أكثر داخل العداد.

قد تكون عدادات الموجات فوق الصوتية من نوع التدفق المباشر أو من نوع التثبيت الخارجي. في تصميم التدفق المباشر، يمر الماء مباشرةً عبر العداد، ويُستخدم عادةً في التطبيقات السكنية والتجارية. أما تصميم التثبيت الخارجي، فيُستخدم عادةً مع الأنابيب ذات الأقطار الكبيرة، حيث تُثبّت الحساسات على السطح الخارجي للأنابيب، وما شابه.

تُعدّ عدادات المياه فوق الصوتية أجهزةً عالية الدقة، حيث تستطيع النماذج المنزلية منها قياس معدلات تدفق منخفضة تصل إلى لتر واحد في الساعة. [ 2 ] وتتميز هذه العدادات بنطاقات قياس تدفق واسعة، وتتطلب الحد الأدنى من الصيانة، وتتمتع بعمر افتراضي طويل نظرًا لعدم احتوائها على مكونات ميكانيكية داخلية قد تتلف مع مرور الوقت. [ 3 ] يضمن هذا التصميم تشغيلًا مستقرًا على المدى الطويل ويقلل الحاجة إلى الصيانة.

على الرغم من حداثة استخدامها نسبياً في بعض الأسواق، بما في ذلك قطاع مرافق المياه الأمريكي، إلا أن عدادات المياه فوق الصوتية قد رسخت مكانتها في أوروبا وآسيا ومناطق أخرى. ويعود تزايد شعبيتها إلى الطلب المتزايد على حلول قياس موثوقة، قليلة الصيانة، ومتينة، ومناسبة لمختلف المناخات وظروف إمدادات المياه. [ 3 ]

علاوة على ذلك، فإن دمج تقنية العدادات الذكية مع الأنظمة فوق الصوتية يسرع من اعتمادها في جميع أنحاء العالم، حيث يسعى مقدمو الخدمات إلى إيجاد طرق أكثر كفاءة ودقة لجمع البيانات.

عداد مياه كوريوليس

مقياس كوريوليس للماء هو جهاز دقيق يُستخدم لقياس معدل تدفق الكتلة وكثافة السوائل، بما في ذلك الماء ، بالاستفادة من تأثير كوريوليس. على عكس المقاييس الميكانيكية التقليدية ذات الأجزاء المتحركة، تستخدم مقاييس كوريوليس أنابيب متذبذبة يتدفق السائل من خلالها. عند مرور السائل عبر الأنابيب، يحدث انزياح في طور التذبذب، والذي ترصده أجهزة الاستشعار ويتناسب طرديًا مع معدل تدفق الكتلة. [ 4 ]

بالإضافة إلى ذلك، يمكن للمقياس تحديد كثافة السائل من خلال تحليل التردد الطبيعي للأنابيب المتذبذبة. [ 4 ] توفر هذه القدرة المزدوجة على القياس دقة وموثوقية عاليتين، مما يجعل عدادات كوريوليس مناسبة بشكل خاص للتطبيقات الصناعية التي تتطلب قياسات دقيقة للتدفق. علاوة على ذلك، "تتميز عدادات كوريوليس بنطاق ديناميكي واسع نظرًا للطبيعة الخطية للإشارة الناتجة أثناء قياس التدفق." [ 5 ] ومع ذلك، فإن تكلفتها العالية غالبًا ما تحد من استخدامها في عدادات المياه السكنية أو البلدية. [ 6 ]

طول وقطر عداد المياه

تُوحّد أبعاد عدادات المياه، بما في ذلك طول الأنابيب وقطرها، لضمان توافقها مع أنظمة السباكة والامتثال للوائح التنظيمية. تُحدد هذه الأبعاد عادةً باستخدام الحجم الاسمي للأنابيب (NPS) في الولايات المتحدة [ 7 ] والقطر الاسمي (DN) في أوروبا، مع قياسات بالبوصة والمليمتر على التوالي. كما تُوحّد أطوال التركيب، وتختلف بين الولايات المتحدة وأوروبا لضمان إمكانية التبادل ضمن أنظمة السباكة الإقليمية.

القطر

يتم توحيد أقطار عدادات المياه بناءً على معدلات التدفق المتوقعة وسيناريوهات الاستخدام، مع وجود اختلافات إقليمية في المواصفات:
  • الولايات المتحدة: تُحدد الأقطار بوحدة قياس القطر الاسمي للأنابيب (NPS) ، والتي تُقاس بالبوصة. تشمل الأحجام الشائعة ما يلي:
  • عدادات المنازل: 5/8 بوصة (يشار إليها عادةً باسم "5/8 × 3/4 بوصة")، 3/4 بوصة، و1 بوصة. [ 8 ]
  • العدادات التجارية/الصناعية: تتراوح أحجامها من 1.5 بوصة إلى 12 بوصة أو أكبر، وذلك حسب متطلبات التدفق وتصميم النظام. [ 8 ]
  • أوروبا: تُحدد الأقطار بالقطر الاسمي (DN) ، الذي يُقاس بالملليمترات. تشمل الأحجام الشائعة ما يلي:
  • عدادات المياه السكنية: DN15 (15 مم)، DN20 (20 مم)، وDN25 (25 مم). [ 9 ]
  • العدادات التجارية/الصناعية: من DN40 (40 مم) إلى DN300 (300 مم)، مع توفر أحجام أكبر للأنظمة ذات السعة العالية. [ 9 ]

طول

يختلف طول تركيب عداد المياه (المسافة بين نقاط التوصيل) باختلاف المناطق:

  • الولايات المتحدة:
  • عدادات المياه السكنية: الأطوال القياسية هي 7½ بوصة أو 9 بوصات أو 12 بوصة، كما هو محدد من قبل الجمعية الأمريكية لأعمال المياه (AWWA) المعيار C700. [ 10 ]
  • أوروبا:
  • عدادات الكهرباء السكنية: تشمل الأطوال القياسية 110 مم و165 مم و190 مم، بما يتوافق مع معايير ISO 4064. [ 11 ]
  • العدادات التجارية/الصناعية: في كلا المنطقتين، غالبًا ما يكون للعدادات الأكبر أطوال تتجاوز 300  مم (12 بوصة)، بأبعاد دقيقة مصممة خصيصًا للتطبيق ومتطلبات السباكة المحلية.

عرض مؤشر عداد المياه

السجلات

عداد مياه نموذجي يُظهر قراءة 8.3 جالون. لاحظ أن الرقم "1" الأسود على عداد المسافات لم يكتمل دورانه بعد، لذا تتم قراءة العقرب الأحمر فقط.
عدادات المياه متصلة بأجهزة قراءة عن بعد عبر كابلات ثلاثية الأسلاك

توجد أنواع عديدة من عدادات المياه. يحتوي العداد القياسي عادةً على قرص يشبه قرص الساعة، مع تدريجات ​​حول محيطه لتحديد وحدة القياس وكمية المياه المستخدمة. إذا كانت الكمية أقل من أدنى رقم في شاشة عرض تشبه عداد المسافة في السيارة، فإن مجموعهما يمثل إجمالي الكمية المستخدمة. تعمل العدادات الحديثة عادةً بواسطة اقتران مغناطيسي بين مغناطيس في حجرة القياس متصل بعنصر القياس وآخر متصل بأسفل العداد. تقوم تروس داخل العداد بتحويل حركة عنصر القياس إلى قيمة الاستخدام المناسبة لعرضها على مؤشر العداد وعجلات عداد المسافة. تحتوي العديد من العدادات أيضًا على كاشف تسرب. وهو عبارة عن قرص أو مؤشر صغير مرئي مُسنن بسرعة قريبة من سرعة دوران المغناطيس المحرك، بحيث يمكن رؤية التدفقات الصغيرة جدًا التي لا يمكن اكتشافها بالعين المجردة على مؤشر العداد العادي.

مع تقنية قراءة العدادات الآلية ، طوّر المصنّعون مسجلات نبضية أو مشفرة لإنتاج إشارة إلكترونية لأجهزة الإرسال اللاسلكي، وأجهزة تخزين القراءة، وأجهزة تسجيل البيانات. ترسل عدادات النبض نبضة إلكترونية رقمية أو تناظرية إلى جهاز التسجيل. أما المسجلات المشفرة، فتتضمن آلية إلكترونية تسمح لجهاز خارجي بالوصول إلى بيانات المسجل للحصول على موضع العجلات أو قراءة إلكترونية مخزنة. ويمكن استخدام عمليات نقل بيانات الاستهلاك المتكررة لتفعيل وظائف العدادات الذكية .

شاشة LCD

توجد أيضًا أنواع متخصصة من أجهزة التسجيل، مثل العدادات المزودة بشاشة LCD بدلًا من العجلات الميكانيكية، وأجهزة تسجيل لإخراج البيانات أو النبضات إلى مجموعة متنوعة من أجهزة التسجيل والتحكم. في التطبيقات الصناعية، غالبًا ما يكون خرج الإشارة تناظريًا بتيار 4-20 مللي أمبير لتسجيل أو التحكم في معدلات التدفق المختلفة، بالإضافة إلى حساب الإجمالي.

قراءة عداد المياه

تشير أحجام العدادات المختلفة إلى دقة قراءة متفاوتة. قد تعادل دورة واحدة لمؤشر العداد 10 جالونات أو 1000 جالون (من 1 إلى 100  قدم مكعب ، ومن 0.1 إلى 10 أمتار مكعبة ). إذا كانت دورة واحدة للمؤشر تمثل 10 جالونات، فإن العداد مصمم لقياس 10 جالونات. في بعض الأحيان، يكون الرقم الأخير (أو الأرقام الأخيرة) على شاشة العرض ثابتًا أو مطبوعًا على وجه العداد. يُمثل موضع مؤشر العداد الدوار الرقم (أو الأرقام) الصفر الثابت. على سبيل المثال، إذا كانت دورة واحدة للمؤشر تعادل 10 جالونات، وكان مؤشر العداد على الرقم 7، وكانت شاشة العرض تُظهر 123456 بالإضافة إلى صفر ثابت، فإن إجمالي الاستهلاك الفعلي سيكون 1,234,567 جالونًا.

في الولايات المتحدة، تُصدر معظم شركات المرافق فواتيرها لأقرب 100 أو 1000 جالون (من 10 إلى 100  قدم مكعب ، ومن 1 إلى 10 أمتار مكعبة )، وغالبًا ما تقرأ الأرقام الأربعة أو الخمسة الأولى فقط على عداداتها. في المثال السابق، ستقرأ الشركة 1234 جالونًا، أي ما يعادل 1,234,000 جالونًا، وذلك بناءً على دقة حسابية تبلغ 1000 جالون. ويُشار إلى التقريب الأكثر شيوعًا لعداد معين الحجم عادةً بألوان مختلفة لأرقام العدادات، حيث تكون الأرقام التي يتم تجاهلها سوداء، بينما تكون الأرقام المستخدمة في الحساب بيضاء.

تقنيات واستخدامات عدادات المياه الذكية

تشير تقنيات العدادات الذكية لعدادات المياه إلى أنظمة متطورة تُمكّن من المراقبة الآنية وجمع البيانات وتحليل استهلاك المياه عبر أجهزة رقمية متصلة. وعلى عكس عدادات المياه الميكانيكية التقليدية، تُجهّز العدادات الذكية بمكونات إلكترونية تقيس تدفق المياه وتنقل البيانات لاسلكيًا إلى شركات المياه والمستهلكين. تشمل التقنيات الرئيسية قراءة العدادات الآلية (AMR)، التي توفر اتصالًا أحادي الاتجاه لجمع بيانات الاستهلاك، والبنية التحتية المتقدمة للعدادات (AMI)، التي تدعم الاتصال ثنائي الاتجاه لميزات محسّنة مثل المراقبة عن بُعد، وكشف التسرب، والفواتير الديناميكية. تتكامل عدادات المياه الذكية مع منصات إنترنت الأشياء (IoT)، مما يسمح بإدارة أكثر كفاءة للمياه، وتقليل الهدر، وتحسين تفاعل العملاء.

تقنيات وبروتوكولات الترددات اللاسلكية

تُشكّل تقنيات الترددات الراديوية (RF) العمود الفقري لأنظمة القياس الذكية، إذ تُتيح الاتصال اللاسلكي بين العدادات وشبكات المرافق. وتُستخدم العديد من تقنيات وبروتوكولات الترددات الراديوية على نطاق واسع في أنظمة قياس المياه الذكية.

  • ناقل البيانات اللاسلكي M-Bus (WMBus): يُستخدم ناقل البيانات اللاسلكي M-Bus، المتوافق مع المعيار الأوروبي EN 13757، على نطاق واسع في جميع أنحاء أوروبا لقياس استهلاك المياه والغاز والكهرباء. [ 12 ] وهو يوفر اتصالاً آمناً وموثوقاً وموفراً للطاقة، مصمم خصيصاً لتطبيقات المرافق. تُرسل البيانات التي يتم جمعها بهذه الطريقة إلى الشبكة باستخدام بوابة WMUS (انظر أدناه).
  • تقنية وايز : بروتوكول يعتمد على  نطاق التردد 169 ميجاهرتز، وهو مصمم للاتصالات بعيدة المدى ومنخفضة الطاقة. ويُستخدم على نطاق واسع في أوروبا لقياس المياه والغاز نظرًا لقدرته الممتازة على اختراق الإشارة وقابليته للتوسع. [ 13 ]
  • LoRaWAN : تُقدّر تقنية LoRaWAN لقدراتها على تغطية مسافات طويلة واستهلاك منخفض للطاقة، مما يجعلها مناسبة للتطبيقات واسعة النطاق في المناطق الريفية والحضرية على حد سواء. وهي تُستخدم على نطاق واسع في التطبيقات الصناعية والبلدية. [ 12 ]
  • زيجبي : تشتهر بقدرتها على إنشاء شبكات متداخلة، وغالبًا ما تُستخدم زيجبي في البيئات الحضرية التي تتطلب اتصالًا كثيفًا. وهي موفرة للطاقة وتدعم الاتصالات الآمنة. [ 14 ]
  • إنترنت الأشياء ذو ​​النطاق الضيق (NB- IoT ) وتقنية LTE Cat - M: هما تقنيتان تعتمدان على شبكات الهاتف المحمول، وتتيحان الاتصال المباشر بها. وتُعدّ هذه البروتوكولات مناسبة بشكل خاص للتطبيقات واسعة النطاق في المناطق التي تتوفر فيها بنية تحتية خلوية، حيث توفر عمرًا أطول للبطارية وتغطية قوية. [ 12 ]
  • تُعدّ تقنية جهاز الإرسال والاستقبال المشفر (ERT) نظام اتصالات شائع الاستخدام في قياس استهلاك المرافق، لا سيما في الولايات المتحدة. تُوصَّل عدادات المياه عبر كابل بوحدة خارجية تُسمى وحدة واجهة العداد (MIU)، وتتيح إمكانية التبديل بين الأنظمة السلكية واللاسلكية، مما جعلها خيارًا شائعًا لمزودي خدمات المرافق الذين يسعون إلى حلول قياس فعّالة وقابلة للتطوير. [ 15 ]

بروتوكولات طبقة التطبيق في العدادات الذكية

تعمل بروتوكولات طبقة التطبيقات فوق تقنيات الاتصالات اللاسلكية لتوحيد تبادل البيانات، وضمان قابلية التشغيل البيني، وتعزيز وظائف الأجهزة. تُمكّن هذه البروتوكولات من دمج العدادات في أنظمة المرافق العامة وإنترنت الأشياء (IoT) الأوسع نطاقًا.

يُعدّ بروتوكول DLMS/COSEM (مواصفات لغة رسائل الجهاز/المواصفات المصاحبة لعدادات الطاقة) أحد أكثر البروتوكولات استخدامًا في العدادات الذكية. فهو يوفر إطارًا مرنًا وموحدًا لتبادل البيانات بين أجهزة القياس وأنظمة المرافق. يدعم هذا البروتوكول تقنيات اتصال متنوعة، بما في ذلك شبكات الترددات اللاسلكية والشبكات السلكية وشبكات الهاتف المحمول، ويسهل نقل البيانات بشكل آمن، وإدارة البيانات المنظمة، والمراقبة عن بُعد. [ 16 ]

بروتوكول LwM2M (التواصل بين الأجهزة خفيف الوزن) مصمم خصيصًا لأجهزة إنترنت الأشياء، حيث يوفر إدارة فعالة للموارد واتصالًا آمنًا عبر الشبكات ذات الموارد المحدودة. تصميمه خفيف الوزن يجعله مثاليًا لعدادات المياه الذكية وغيرها من الأجهزة منخفضة الطاقة. يدعم LwM2M التهيئة عن بُعد، وتحديثات البرامج الثابتة، والمراقبة في الوقت الفعلي، مما يتيح وظائف محسّنة وقابلية للتوسع في أنظمة القياس. [ 17 ]

تُستخدم بروتوكولات أخرى على مستوى طبقة التطبيقات، مثل MQTT (بروتوكول نقل بيانات القياس عن بُعد عبر قوائم الانتظار) و CoAP (بروتوكول التطبيقات المقيدة)، في أنظمة القياس الذكية، لا سيما في التطبيقات التي تتمحور حول إنترنت الأشياء. وتركز هذه البروتوكولات على الاتصالات منخفضة النطاق الترددي وعالية الكفاءة، مما يضمن تبادلًا موثوقًا للبيانات في بيئات متنوعة. [ 18 ] [ 19 ]

نظام عدادات المياه الذكية: نظرة عامة على البنية التحتية

يدمج نظام عدادات المياه الذكية عدادات مياه متطورة، وشبكات اتصالات، ومنصات مركزية مثل نظام إدارة البيانات (HES) ونظام إدارة بيانات العدادات ( MDMS ). تجمع العدادات الذكية بيانات عن استهلاك المياه، والضغط، وأي خلل، وتنقلها عبر الشبكات اللاسلكية. يقوم نظام إدارة البيانات (HES) بتجميع هذه البيانات والتحقق من صحتها، ثم يرسلها إلى نظام إدارة بيانات العدادات (MDMS)، الذي يُجري تحليلات متقدمة، ويُعدّ تقارير عن الاتجاهات، ويُدمج بيانات الفواتير.

بوابة WMBUS لقراءة عدادات المياه عن بعد

بوابة WMBUS (بوابة M-Bus اللاسلكية) هي جهاز اتصال يُمكّن من قراءة عدادات المياه عن بُعد، وذلك بربط عدادات المياه المزودة بوحدات اتصال M-Bus اللاسلكية بأنظمة جمع البيانات المركزية. تعمل البوابة عادةً على ترددات قياسية مثل 868  ميجاهرتز (أوروبا) أو نطاقات ISM الأخرى. [ 20 ]

يمكن نشر بوابات WMBUS كبوابات ثابتة، يتم تثبيتها في مواقع دائمة لجمع البيانات باستمرار من العدادات الموجودة ضمن النطاق، أو كجزء من حلول متنقلة، مثل أنظمة القيادة أو المشي، حيث يتم جمع البيانات عبر أجهزة محمولة باليد أو مركبات مجهزة بأجهزة استقبال أثناء مرورها بجانب العدادات.

في بعض الحالات، تُستخدم عدادات الكهرباء المزودة بوحدات اتصال مدمجة كبوابات ثابتة لجمع البيانات من عدادات المياه والغاز القريبة، مما يُتيح الاستفادة من بنيتها التحتية الحالية لتقليل تكاليف النشر. [ 21 ]

ثم يتم إرسال البيانات التي تم جمعها إلى خادم مركزي عبر تقنيات مثل GSM أو GPRS أو LTE أو Ethernet لتحليلها وإدارتها.

التطبيقات والفوائد

يتيح اعتماد تقنيات وبروتوكولات الترددات اللاسلكية هذه دمج عدادات المياه الذكية بسلاسة في أنظمة المرافق، مما يوفر العديد من المزايا:

  • تحسين الكفاءة: يقلل جمع البيانات الآلي من العمل اليدوي والأخطاء.
  • الكشف المحسن عن التسرب: تساعد المراقبة في الوقت الفعلي على تحديد ومعالجة التسربات على الفور.
  • الفوترة الديناميكية: تتيح فوترة أكثر دقة ومرونة بناءً على الاستخدام في الوقت الفعلي.
  • الاستدامة: تدعم الحفاظ على المياه من خلال توفير رؤى تفصيلية حول الاستهلاك.

انتشار

مجموعة عدادات المياه في المبنى

يُعدّ تركيب عدادات المياه شائعًا في إمدادات مياه الشرب السكنية والتجارية في العديد من البلدان، وكذلك في الإمداد الذاتي للمياه في القطاع الصناعي. مع ذلك، فهو أقل شيوعًا في الزراعة المروية ، التي تُعدّ المستهلك الرئيسي للمياه على مستوى العالم. كما أن تركيب عدادات المياه غير شائع في إمدادات مياه الشرب عبر الأنابيب في المناطق الريفية والبلدات الصغيرة، على الرغم من وجود أمثلة ناجحة لتركيب العدادات في المناطق الريفية في البلدان النامية، مثل السلفادور. [ 22 ]

يُعدّ تركيب عدادات المياه التي توفرها شركات المياه للمستخدمين السكنيين والتجاريين والصناعيين أمرًا شائعًا في معظم الدول المتقدمة، باستثناء المملكة المتحدة حيث لا تتجاوز نسبة المستخدمين المزودين بالعدادات 52%. [ 23 ] وفي بعض الدول النامية، يُعدّ تركيب العدادات شائعًا جدًا، كما هو الحال في تشيلي حيث تصل النسبة إلى 96%، بينما لا تزال النسبة منخفضة في دول أخرى، كما هو الحال في الأرجنتين .

نسبة عدادات المياه السكنية في مدن مختارة في البلدان النامية هي كما يلي: [ 24 ]

تقوم نحو ثلثي دول منظمة التعاون الاقتصادي والتنمية بتركيب عدادات كهرباء لأكثر من 90% من المنازل العائلية. كما تقوم بعض الدول بتوسيع نطاق تركيب العدادات في الشقق السكنية (مثل فرنسا وألمانيا). [ 25 ]

فوائد

تتمثل فوائد العدادات فيما يلي:

  • بالإضافة إلى التسعير الحجمي، فإنه يوفر حافزاً لترشيد استهلاك المياه.
  • يساعد ذلك في اكتشاف تسربات المياه في شبكة التوزيع، مما يوفر أساسًا لتقليل كمية المياه غير المحصلة للدخل ؛
  • وهو شرط أساسي لاستهداف كميات محددة من إعانات المياه للفقراء.

التكاليف

تشمل تكاليف العدادات ما يلي:

  • تكاليف الاستثمار لشراء وتركيب واستبدال العدادات،
  • تكاليف متكررة لقراءة العدادات وإصدار الفواتير بناءً على الاستهلاك بدلاً من الفواتير القائمة على رسوم شهرية ثابتة.

على الرغم من انخفاض تكلفة شراء عدادات الكهرباء المنزلية، إلا أن التكاليف الإجمالية لدورة حياة تركيب العدادات مرتفعة. فعلى سبيل المثال، قد يتطلب تركيب عدادات لكل شقة في المباني الكبيرة أعمال سباكة رئيسية ومكلفة. [ 26 ]

مشاكل

تنشأ مشاكل العدادات بشكل خاص في حالة انقطاع التيار الكهربائي ، وهو أمر شائع في العديد من الدول النامية. إذ يمكن أن تؤدي التغيرات المفاجئة في الضغط إلى تلف العدادات لدرجة أن العديد منها في مدن الدول النامية يصبح غير صالح للاستخدام. كما أن بعض أنواع العدادات تفقد دقتها مع مرور الوقت، ويؤدي انخفاض تسجيل الاستهلاك إلى انخفاض الإيرادات إذا لم يتم استبدال العدادات المعيبة بانتظام. وتسجل أنواع عديدة من العدادات أيضًا تدفقات الهواء، مما قد يؤدي إلى تسجيل استهلاك زائد، [ 27 ] خاصة في الأنظمة ذات الإمداد المتقطع، حيث يدفع تدفق المياه الهواء عبر العدادات عند إعادة تشغيل الإمداد.

لا تُميّز عدادات المياه الإزاحية بين الهواء والماء، إذ يُحتسب كلاهما ضمن السوائل. هناك لائحتان لا تلتزم بهما شركات المياه ومصنّعو العدادات، فيُحتسب الهواء ضمن تكلفة الماء. يجب أن يكون نظام القياس مُجهزًا بجهاز فعال لإزالة الهواء/البخار أو أي وسيلة آلية أخرى لمنع مرور الهواء/البخار عبر العداد. [المرجع: [دليل 44 - 2019، 3.30، S.2.1] يجب أن تتضمن أنظمة القياس جهازًا لإزالة الغازات للتخلص من أي هواء أو غازات غير ذائبة قد تكون موجودة في السائل قبل دخوله العداد. [ 28 ] [ 29 ]

معايير وشهادات عدادات المياه

معايير قياس عدادات المياه والشهادات

تخضع عدادات المياه لمعايير القياس والشهادات لضمان دقتها وموثوقيتها والتزامها بالمتطلبات التنظيمية. ومن أبرز المعايير المعترف بها سلسلة ISO 4064 [ 30 ] ومعايير OIML R49 [ 31 ] ، والتي تحدد أداء عدادات المياه وفئات دقتها وإجراءات اختبارها.

في الاتحاد الأوروبي، يعد الامتثال لتوجيهات أجهزة القياس (MID) إلزاميًا لعدادات المياه المباعة داخل الدول الأعضاء، مما يضمن التوافق مع المعايير الأوروبية المنسقة.

في الولايات المتحدة، تلتزم عدادات المياه عادةً بمعايير سلسلة C700 التابعة لجمعية أعمال المياه الأمريكية (AWWA)، والتي تحدد معايير التصميم والمواد والأداء.

في أستراليا ونيوزيلندا، يجب أن تتوافق عدادات المياه مع معيار AS 3565.

غالباً ما تتضمن عمليات اعتماد عدادات المياه اختبارات لـ

  • الدقة في ظل معدلات تدفق متغيرة،
  • القدرة على التحمل في ظل الضغوط البيئية،
  • والاستقرار على المدى الطويل.

معايير وشهادات صلاحية مياه الشرب لعدادات المياه

تخضع عدادات المياه المستخدمة في أنظمة مياه الشرب لمعايير صارمة لضمان عدم تلوثها لإمدادات المياه أو تغيير جودتها. وتتناول هذه المعايير المواد والطلاءات والتصاميم التي تتلامس مع مياه الشرب.

في الولايات المتحدة، يعد الامتثال لمعيار NSF/ANSI 61 إلزاميًا، حيث يحدد حدودًا للملوثات القابلة للتسرب من مكونات نظام المياه.

يفرض الاتحاد الأوروبي الامتثال للائحة (الاتحاد الأوروبي) 305/2011 (لائحة منتجات البناء)، إلى جانب الشهادات الوطنية مثل

  • المملكة المتحدة: موافقة WRAS ،
  • ألمانيا: دليل KTW، [ 32 ]
  • فرنسا: شهادة ACS (شهادة المطابقة الصحية)،
  • إيطاليا: DM 174/2004

في أستراليا ونيوزيلندا، [ 33 ] يحكم معيار AS/NZS 4020 مدى ملاءمة المنتجات للاستخدام مع مياه الشرب، مع التركيز على عوامل مثل الطعم واللون والسمية.

في أمريكا اللاتينية، غالباً ما تشير دول مثل البرازيل والمكسيك إلى المعايير الدولية مثل تلك الصادرة عن مؤسسة العلوم الوطنية الدولية (NSF International).

القيود البيئية

تُركّب عدادات المياه عادةً في بيئات تتعرض فيها للأمطار والفيضانات والغبار، مما يستلزم حماية قوية لضمان دقة وموثوقية التشغيل. يشير تصنيف IP68 إلى أن الجهاز محكم الإغلاق تمامًا ضد الغبار ويمكنه تحمل الغمر المستمر في الماء لأكثر من متر واحد، وفقًا لمواصفات الشركة المصنعة. [ 34 ]

ولتحقيق هذه الحماية، يستخدم المصنعون آليات حماية متنوعة ضد دخول الأجسام الغريبة:

  • التغليف بالإيبوكسي أو جل السيليكون: يوفر تغليف المكونات الإلكترونية بمواد مثل راتنج الإيبوكسي أو جل السيليكون حاجزًا قويًا ضد تسرب الماء. يتميز الإيبوكسي بقوة الالتصاق والمتانة، بينما يوفر جل السيليكون المرونة والثبات الحراري. [ 35 ]
  • العزل والمواد المجففة للتحكم في الرطوبة: يساعد دمج المواد المجففة داخل غلاف العداد على امتصاص الرطوبة، والحفاظ على مستويات رطوبة منخفضة، ومنع التكثف الذي قد يؤدي إلى التآكل أو الأعطال الكهربائية. [ 36 ]
  • فتحات تهوية لمنع تكثف الرطوبة

ابتكارات في عدادات المياه

مستشعر إضافي

يجري استكشاف أجهزة استشعار إضافية مدمجة في عدادات المياه كجزء من مشاريع إثبات المفهوم (PoC) لتعزيز الوظائف وتوفير رؤى أكثر تفصيلاً حول استخدام المياه وأداء النظام.

تهدف هذه الابتكارات إلى معالجة تحديات مثل الكشف عن التسربات، ومراقبة جودة المياه، والكشف عن التدفق العكسي.

على سبيل المثال،

  • يتم اختبار أجهزة استشعار الضغط لتحديد حالات الشذوذ مثل انفجارات الأنابيب أو الانسدادات، [ 37 ]
  • يتم تقييم أجهزة استشعار درجة الحرارة من حيث قدرتها على اكتشاف مخاطر التجمد أو التغيرات الحرارية في أنظمة إمداد المياه. [ 38 ]
  • يتم اختبار أجهزة الاستشعار الصوتية في أنظمة نقاط الرعاية للكشف عن التسربات من خلال تحليل أنماط الصوت والاهتزازات داخل الأنابيب. [ 39 ]

تحليلات البيانات

تُحلل البيانات التي تجمعها العدادات الذكية لاستخلاص رؤى حول أنماط استهلاك المياه، وأوقات ذروة الاستهلاك، والمشاكل المحتملة كالتسريبات أو أوجه القصور في النظام. ويمكن لشركات المياه استخدام هذه البيانات لتحسين توزيع المياه ومعالجة المشاكل استباقيًا. [ 40 ] [ 41 ]

كشف التسرب

يمكن تحليل بيانات الاستخدام على الجهاز لتحديد ما إذا كان هناك تسريب يحدث داخل المبنى الخاضع للمراقبة. تعتمد خوارزمية كشف التسريب الأكثر شيوعًا على البحث عن استخدام متواصل لمدة 24 ساعة. [ 42 ] [ 43 ] تعمل هذه الخوارزمية بكفاءة في المباني السكنية، ولكنها تواجه صعوبات في المباني التجارية الكبيرة حيث قد تتفاوت مستويات الاستخدام المتواصل على مدار اليوم دون وجود تسريب.

التأثير على الاستهلاك

يوجد اختلاف في الآراء حول تأثير عدادات المياه وتسعيرها على استهلاك المياه. وتختلف مرونة الطلب السعرية على المياه المقاسة اختلافًا كبيرًا تبعًا للظروف المحلية. ويميل تأثير تسعير المياه حسب الحجم على الاستهلاك إلى أن يكون أكبر إذا كانت فاتورة المياه تمثل نسبة كبيرة من نفقات الأسرة.

تشير الأدلة من المملكة المتحدة إلى انخفاض فوري في استهلاك المياه بنحو 10% عند تركيب العدادات، مع العلم أنه في معظم الحالات لا يُقاس الاستهلاك مباشرةً قبل تركيب العداد، مما يجعل الفوائد غير مؤكدة. [ 26 ] ورغم أن مستخدمي المياه المزودة بعدادات في المملكة المتحدة يستهلكون كميات أقل من غير المزودين بها، إلا أن تركيب العدادات ليس إلزاميًا في معظم المناطق للمنازل المبنية قبل عام 1990، [ 44 ] وبالتالي فإن العملاء المزودين بعدادات يمثلون إلى حد ما فئة مختارة ذاتيًا. كما يُثار قلق من أن يكون تركيب عدادات المياه ذا أثر سلبي اجتماعيًا، حيث إن أصحاب الدخل المنخفض أقل قدرة على الاستثمار في تدابير ترشيد استهلاك المياه ، وقد يعانون من فقر المياه (الذي يُعرَّف بأنه إنفاق الأسرة أكثر من 3% من صافي دخلها على خدمات المياه والصرف الصحي). [ 45 ]

في هامبورغ ، ألمانيا ، كان استهلاك المياه المنزلية للشقق المزودة بعدادات (112 لتر/فرد/يوم) أقل بنسبة 18% من استهلاك المياه للشقق غير المزودة بعدادات (137 لتر/فرد/يوم) في عام 1992.

منصة المعايرة والتحقق

تستخدم منصات معايرة واختبار عدادات المياه طرقًا متنوعة لتقييم دقة وأداء هذه العدادات. وتلبي كل طريقة متطلبات اختبار محددة، مثل نطاق التدفق، والدقة، وقابلية التوسع. بعد ضبط تدفق المياه، تُستخدم طرق قياس مختلفة لتقييم أداء ودقة عدادات المياه. وتركز هذه الطرق على مقارنة قراءات العداد بمعيار مرجعي [ 46 ].

  • طريقة البدء والإيقاف

يُعدّ هذا أسلوبًا أساسيًا وشائع الاستخدام، حيث يتم بدء التدفق وإيقافه خلال فترة زمنية أو حجم محدد. تتم مقارنة قراءة العداد بحجم مرجعي مُقاس بدقة، مما يوفر نتائج موثوقة لمعدلات التدفق المنخفضة إلى المتوسطة. [ 47 ]

  • الطريقة الوزنية:

تتضمن هذه الطريقة جمع السائل على مدى فترة زمنية معروفة، عادةً 60 ثانية، وقياس كتلته باستخدام موازين وزن عالية الدقة. [ 47 ]

  • طريقة مقارنة الحجم

تعتمد هذه الطريقة على جهاز مرجعي معاير، مثل جهاز قياس الضغط أو جهاز القياس الرئيسي، لمقارنة حجم الماء المقاس بواسطة جهاز القياس التجريبي. وهي طريقة دقيقة للغاية ومناسبة لأجهزة القياس التي تتطلب التزامًا صارمًا بالمعايير.

  • القياس الديناميكي في الوقت الحقيقي

تستخدم أنظمة التدفق المستمر تقنية جمع البيانات في الوقت الفعلي لمراقبة قراءات العداد ومقارنتها بقراءات مستشعر معاير. تُمكّن هذه الطريقة الحديثة من إجراء اختبارات سريعة وفعالة، خاصةً في العمليات ذات الأحجام الكبيرة. [ 48 ]

عدادات المياه مسبقة الدفع وآجلة الدفع

يمكن أن تكون عدادات المياه مسبقة الدفع أو لاحقة الدفع، وذلك حسب طريقة الدفع. معظم عدادات المياه الميكانيكية، وكذلك العدادات الكهرومغناطيسية وفوق الصوتية، هي من النوع لاحق الدفع. في حالة عدادات المياه مسبقة الدفع، يشتري المستخدم كمية محددة من المياه ويدفع ثمنها مسبقًا من محطة البيع. تُسجل كمية المياه المضافة على وسائط تخزين مثل بطاقة IC أو بطاقة RF. يكمن الاختلاف الرئيسي في ما إذا كانت البطاقة تحتاج إلى التلامس مع وحدة المعالجة في عداد المياه مسبق الدفع. في بعض المناطق، يستخدم عداد المياه مسبق الدفع لوحة مفاتيح كواجهة لإدخال رصيد المياه.

الموردون الرئيسيون

  • مقياس كثافة السوائل
  • Itron (من قبل Actaris وSchlumberger وسابقين Compagnie des Compteurs أو CDC)،
  • مادالينا
  • مياه سمارتيو (مياه بولير سابقاً)
  • Sappel et Hydrometer (مجموعة ديهل)
  • Sensus (على سبيل المثال، Sensus Metering Systems، على سبيل المثال Invensys، على سبيل المثال Socam)
  • تاجوس
  • زينر
  • أراد

انظر أيضاً

مراجع

  1. ↑ "هيئة تنظيم المياه في المملكة المتحدة - عدادات المياه - إجابات على أسئلتكم" (ملف PDF) . ofwat.gov.uk . تم الاطلاع عليه بتاريخ 5 أبريل 2018 .
  2. ↑ "6 نقاط أساسية لفهم شامل لعدادات تدفق المياه بالموجات فوق الصوتية" . BMagMeter . تم الاطلاع عليه بتاريخ 22 ديسمبر 2024 .
  3. 1 2 "قدرات عدادات المياه بالموجات فوق الصوتية" . شركة صن سونيك المحدودة . تم الاطلاع عليه بتاريخ 22 ديسمبر 2024 .
  4. 1 2 "عدادات تدفق كوريوليس" . إيمرسون . تم الاسترجاع في 29-12-2024 .
  5. ↑ "مقياس تدفق كوريوليس" . ووتر توداي . تم الاطلاع عليه بتاريخ 29-12-2024 .
  6. ↑ "ما هو مقياس تدفق كوريوليس؟" . أوميغا للهندسة . تم الاطلاع عليه بتاريخ 2024-12-02 .
  7. ↑ "أسئلة وأجوبة حول تحديد حجم عدادات المياه في الولايات المتحدة الأمريكية" . المنظمة الدولية للمعايير . تم الاطلاع عليه بتاريخ 2024-12-02 .
  8. 1 2 "مواصفات جهاز هانيويل C700" (ملف PDF) . تم الاطلاع عليه بتاريخ 29-12-2024 .
  9. 1 2 "ISO 4064-1:2014 - عدادات المياه الباردة الصالحة للشرب والمياه الساخنة" . ISO.org . المنظمة الدولية للمقاييس . تم الاطلاع عليه بتاريخ 29-12-2024 .
  10. ↑ "AWWA C700-2015: عدادات المياه الباردة - نوع الإزاحة" (ملف PDF) . تم الاطلاع عليه بتاريخ 29-12-2024 .
  11. ↑ "ISO 4064: عدادات المياه للمياه الباردة الصالحة للشرب والمياه الساخنة" . تم الاطلاع عليه بتاريخ 29-12-2024 .
  12. 1 2 3 "أجهزة قياس ذكية للغاز ومياه الشرب" . ساجيمكوم . 8 يونيو 2019. تم الاطلاع عليه بتاريخ 5 ديسمبر 2024 .
  13. ↑ "خدمات العدادات الذكية لقطاع المياه" . سويز . تم الاطلاع عليه بتاريخ 2024-12-05 .
  14. ↑ "عداد المياه الذكي" . ميزون . تم الاطلاع عليه بتاريخ 2024-12-05 .
  15. ↑ "Itron ERT" . Itron . تم الاسترجاع في 2024-12-02 .
  16. ↑ "DLMS باختصار" . Gurux . تم الاطلاع عليه بتاريخ 2024-12-05 .
  17. ↑ "Lightweight M2M (LwM2M)" . Ioterop . تم الاسترجاع في 2024-12-05 .
  18. ↑ "نظرة عامة على البروتوكولات في العدادات الذكية" . رابطة مستخدمي DLMS . تم الاسترجاع في 2024-12-02 .
  19. ↑ "LwM2M لإنترنت الأشياء والعدادات الذكية" . تحالف الهواتف المحمولة المفتوحة . تم الاطلاع عليه بتاريخ 2024-12-02 .
  20. ↑ "بوابة wM-Bus NB-IoT LTE-M1" . لوبارو . تم الاسترجاع في 2024-12-05 .
  21. ↑ "حلول العدادات الذكية" . ساجيمكوم . 6 مايو 2021. تم الاطلاع عليه بتاريخ 29 يونيو 2024 .
  22. ↑ مذكرة ميدانية لبرنامج المياه والصرف الصحي: القياس الدقيق في المناطق الريفية: قصة نجاح من السلفادور، 2003 (بالإسبانية) PAS
  23. ↑ "تقرير ترشيد استهلاك المياه" (ملف PDF) . وزارة البيئة والغذاء والشؤون الريفية . ديسمبر 2018.
  24. ↑ البنك الدولي: المياه والكهرباء والفقراء، ص 78
  25. ↑ منظمة التعاون الاقتصادي والتنمية: سعر المياه: الاتجاهات في دول منظمة التعاون الاقتصادي والتنمية ، 1999، تم الاطلاع عليه في 21 يناير 2010
  26. 1 2 ليز ستيدمان: دوافع استخدام العدادات، مجلة المياه 21، مجلة الرابطة الدولية للمياه، أبريل 2006، ص 26-28
  27. ^ والترز، ديفيد (2012). Experimentelle Unter suchung der Genauigkeit von Hauswasserzählern bei intermittierender Wasserversorgung (ماجستير). معهد كارلسروه للتكنولوجيا (KIT).
  28. ↑ "R 117-3 إصدار 2014" . المنظمة الدولية للقياس القانوني . تم الاطلاع عليه في 5 يوليو 2020 .
  29. ↑ "R 117-1 القسم: 2.10.1 إزالة الهواء أو الغازات" (ملف PDF) . المنظمة الدولية للمقاييس القانونية . تم الاطلاع عليه في 5 يوليو 2020 .
  30. ↑ "معايير عدادات المياه ISO 4064" . المنظمة الدولية للمقاييس . تم الاطلاع عليه بتاريخ 2024-12-02 .
  31. ↑ "معايير الجمعية الأمريكية لأعمال المياه لعدادات المياه" . الجمعية الأمريكية لأعمال المياه . تم الاطلاع عليه بتاريخ 2024-12-02 .
  32. ↑ الخدمات، م. بارنويل (14 أغسطس 2020). "ما هي شهادة KTW؟" . بارنويل . تم الاسترجاع في 5 ديسمبر 2024 .
  33. ↑ "AS/NZS 4020:2018 - اختبار المنتجات المستخدمة في ملامسة مياه الشرب" . هيئة المواصفات النيوزيلندية . تم الاطلاع عليه بتاريخ 5 ديسمبر 2024 .
  34. ↑ "عدادات مياه عالية الجودة بمعيار IP68" . عداد BMAG . تم الاطلاع عليه بتاريخ 4 ديسمبر 2024 .
  35. ↑ "جعل الأشياء مقاومة للماء: شرح تصنيفات IP" . بولدرز . تم الاسترجاع في 4 ديسمبر 2024 .
  36. ↑ "تأثيرات الرطوبة على الأجهزة الإلكترونية" . SSE . تم الاطلاع عليه بتاريخ 2024-12-05 .
  37. ↑ "أسباب ووظائف عداد المياه المزود بمستشعر ضغط" . عداد FB . تم الاطلاع عليه بتاريخ 2024-12-05 .
  38. ↑ "مجسات درجة الحرارة" . Flows.com . تم الاطلاع عليه بتاريخ 2024-12-05 .
  39. ↑ "الكشف عن التسرب الصوتي" . كامستروب . تم الاطلاع عليه بتاريخ 2024-12-05 .
  40. ↑ "تحليل واستخدام تدفق بيانات القياس" . شركة ديهل للقياس . تم الاطلاع عليه بتاريخ 2024-12-05 .
  41. ↑ "فيديو تحليل بيانات العداد" . زايلِم . تم الاطلاع عليه بتاريخ 2024-12-05 .
  42. ↑ "السلامة المائية | عدادات المياه والتسريبات" . www.myutility.us . تاريخ الاسترجاع: 2026-02-03 .
  43. ↑ "تنبيهات التسرب | منطقة رانشو كاليفورنيا للمياه، كاليفورنيا" . www.ranchowater.com . تم الاطلاع عليه بتاريخ 3 فبراير 2026 .
  44. ↑ "لماذا يوجد عداد مياه في منزلي الجديد؟" . مجموعة يونايتد يوتيليتيز بي إل سي . تم الاطلاع عليه بتاريخ 9 فبراير 2022 .
  45. ↑ "مخاطر ارتفاع فقر المياه | الفقر والإقصاء الاجتماعي" . www.poverty.ac.uk . تاريخ الاطلاع: 8 مارس 2017 .
  46. ↑ "حول المعايرة" . كروهن . تم الاطلاع عليه بتاريخ 2024-12-05 .
  47. 1 2 "دليل شامل لمعايرة عدادات التدفق" . SH-Meters . تم الاطلاع عليه في 5 ديسمبر 2024 .
  48. ↑ "جهاز معايرة واختبار عدادات المياه" . شركة SH-Meters . تم الاطلاع عليه بتاريخ 5 ديسمبر 2024 .

للمزيد من القراءة

  • دليل ممارسات إمدادات المياه الصادر عن الجمعية الأمريكية لأعمال المياه، الدليل M6، عدادات المياه  - الاختيار والتركيب والاختبار والصيانة، رقم ISBN 1-58321-017-2
  • معايير الجمعية الأمريكية لأعمال المياه C700-02: عدادات المياه الباردة - نوع الإزاحة، غلاف رئيسي برونزي
  • معايير الجمعية الأمريكية لأعمال المياه C701-02: عدادات المياه الباردة - النوع التوربيني
  • معايير جمعية أعمال المياه الأمريكية C702-01: عدادات المياه الباردة - النوع المركب
  • معايير جمعية أعمال المياه الأمريكية C703-96: عدادات المياه الباردة - نوع خدمة الإطفاء
  • معايير الجمعية الأمريكية لأعمال المياه C707-05: أنظمة التسجيل عن بُعد من نوع المُشفِّر لعدادات المياه الباردة
  • معايير الجمعية الأمريكية لأعمال المياه C708-05: عدادات المياه الباردة من النوع متعدد النفاثات

عدادات المياه اليدوية http://watflux.in/manual-water-meters/
