أداة تعرية الأسلاك

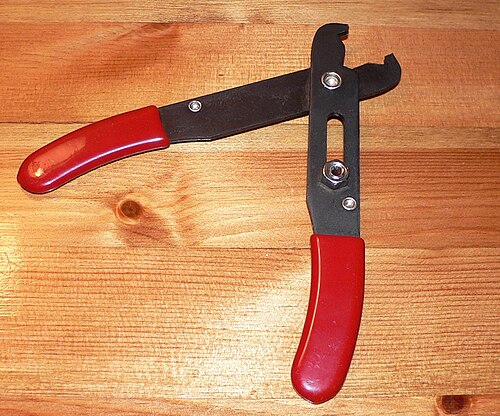

أداة تجعيد/تقشير الأسلاك اليدوية البسيطة عبارة عن شفرتين متقابلتين تشبهان المقص أو قاطعة الأسلاك . وجود شق مركزي يُسهّل قطع العازل دون قطع السلك. يُستخدم هذا النوع من أدوات تقشير الأسلاك بتدويره حول العازل مع الضغط عليه لقطعه. ولأن العازل غير ملتصق بالسلك، فإنه يُسحب بسهولة من الطرف. يمكن استخدام هذا النوع من أدوات تقشير الأسلاك مع أسلاك من أي حجم. يوجد نوع آخر من أدوات تقشير الأسلاك اليدوية مشابه جدًا للتصميم البسيط المذكور سابقًا، إلا أن هذا النوع يحتوي على عدة شقوق بأحجام مختلفة. يسمح هذا للمستخدم بمطابقة حجم الشق مع حجم السلك، مما يُغني عن الحاجة إلى اللف، ولكن لا يمكن استخدامه إلا مع أحجام الأسلاك التي تتناسب تقريبًا مع أحد الشقوق. بمجرد تثبيت الأداة، يمكن سحب باقي السلك ببساطة، تاركًا العازل.

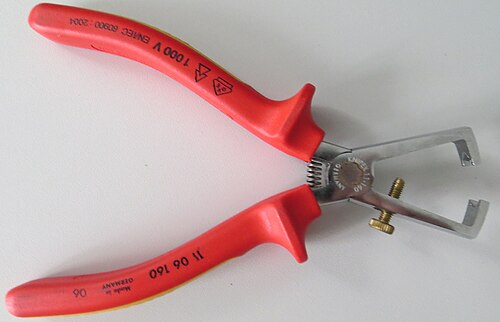

تبدو أدوات تجريد الأسلاك ذات الطراز الأوروبي أشبه بملقط ذي شقوق، مع ماسك يتم تعديله بواسطة برغي.

حصل ستيوارت ج. وود من بروكلين، نيويورك، على براءة اختراع آلة تجريد الأسلاك الأوتوماتيكية المركبة لأول مرة عام 1915. ^{[ 1 ]} ثم قام هيرمان جيرهارد جان فوغد من هولندا بتحسين التصميم، حيث استغنى عن آلية القضبان الأربعة غير العملية، واعتمد الشكل العام الذي حافظ عليه منذ ذلك الحين. ^{[ 2 ]} وفي عام 1943، أضاف وود، المقيم حاليًا في روكفيل، إلينوي، دعامات وشفرات قابلة للاستبدال ومثبتات للشفرات. ^{[ 3 ]} كما زُوّد تصميم عام 1943 بآلية لتثبيت نصفي الآلة مفتوحين بعد التجريد لتجنب سحق السلك المُجرّد حديثًا أثناء عودته إلى وضع الراحة. وكانت هناك عملية تشغيل ثانية لتحرير الآلية وإعادتها إلى وضع الراحة. وقد قام وود بتحسين آلية العمل بشكل أكبر ^{[ 4 ]} ، وأخيرًا، في عام 1959، قام يوجين د. هيندنبورغ من ديكالب، إلينوي، بتحسينها. ^{[ 5 ]} أدى تحسين آلية العمل في عام 1959 إلى تغيير تسلسل العمليات بحيث تفتح شفرات التجريد قبل أن يبدأ أي جزء آخر من الآلية في العودة إلى وضع الراحة بينما تعيد فكوك التثبيت تتبع تسلسل التشغيل، وتبقى مغلقة حتى يتم تحرير المقابض بالكامل.

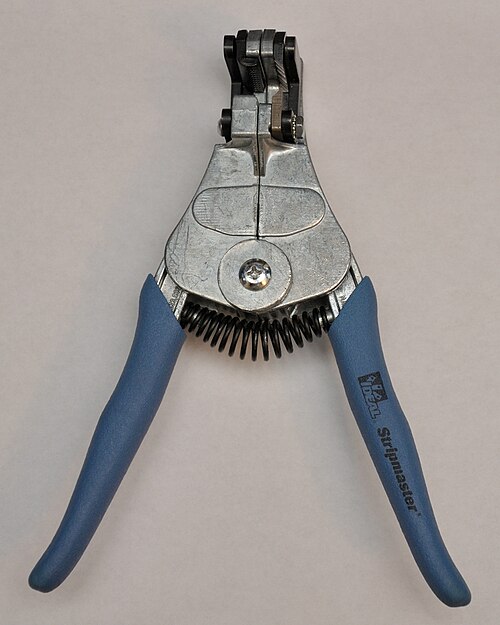

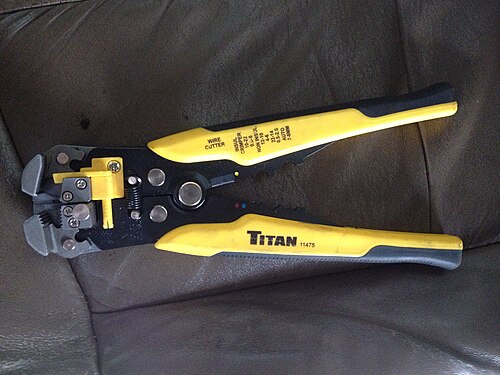

عند تشغيلها، تقوم أداة تجريد الأسلاك الأوتوماتيكية المركبة أولاً بالإمساك بالسلك من جانب، ثم تغلق شفراتها المصممة من الجانب الآخر لقطع العازل المحيط بالموصل. بعد إتمام الجانبين لدورتيهما، يتباعد جانبا الآلية لدفع أنبوب العازل المقطوع من طرف الموصل. لاستخدامها، ما عليك سوى وضع السلك في فكي الأداة عند فتحة القطع المطابقة لحجم الموصل، ثم الضغط على المقبضين معًا. تتيح هذه الأداة حتى للمبتدئين تجريد معظم الأسلاك بسرعة كبيرة. يجب أن يكون قاطع أداة تجريد الأسلاك الأوتوماتيكية المركبة قصيرًا، لأنه يتسبب في التواء الفكين، كما وصفه وود في براءة اختراع عام 1943. جميع أدوات تجريد الأسلاك محدودة بطبيعتها بأحجام الأسلاك التي تستوعبها شقوق فكي القطع. يحد القاطع القصير لأداة تجريد الأسلاك الأوتوماتيكية المركبة من عدد الشقوق ونطاق أحجام الأسلاك التي يمكن تجريدها مقارنةً بمعظم أنواع أدوات تجريد الأسلاك الأخرى. تحدد دقة فتحة شفرة القطع أصغر موصل يمكن تجريده بكفاءة. إذا كانت فتحة القاطع صغيرة جدًا، فسوف تصطدم بالموصل مسببةً احتكاكًا زائدًا وشدًا يفوق قدرة السلك على التحمل. أما إذا كانت فتحة القاطع كبيرة جدًا، فقد يكون الشد المطلوب لتمزيق الحلقة المتبقية من العازل غير المقطوع أكبر من قدرة السلك على التحمل. تحتوي بعض الطرازات على آلية ضبط قوة التثبيت، وذلك لتعديل قوة تثبيت الفك. المقبض الموجود أسفل الفك في أدوات تجريد الأسلاك الأوتوماتيكية الصفراء الموضحة في الصورة أدناه هو أداة ضبط قوة التثبيت. على الرغم من أن هذه الآلية قابلة للتطبيق من حيث المبدأ على أسلاك من أي حجم، إلا أن أدوات تجريد الأسلاك الأوتوماتيكية المركبة المتوفرة على نطاق واسع تحتوي على قواطع يمكنها استيعاب موصلات بأحجام لا تتجاوز 8 AWG ولا تقل عن 26 AWG، ولكنها لا تشمل جميع الأحجام.

آلة تجريد الأسلاك بالليزر هي آلة يتم التحكم فيها بواسطة الكمبيوتر، تشبه إلى حد كبير جهاز التوجيه CNC، وتستخدم الليزر لحرق عازل السلك. تُستخدم آلات تجريد الأسلاك بالليزر في الغالب للأسلاك ذات المقياس الدقيق جدًا لأنها لا تُلحق الضرر بالموصل. يجب أن تكون آلة تجريد الأسلاك بالليزر CO2 النموذجية _قادرة على تجريد العازل من أي حجم سلك. ^{[ 6 ]}
