عائلة AMD 10h ، أو K10 ، هي بنية دقيقة للمعالجات الدقيقة من AMD تعتمد على بنية K8 الدقيقة. [ 1 ] تم إطلاق أول منتجات Opteron من الجيل الثالث للخوادم في 10 سبتمبر 2007، تلتها معالجات Phenom لأجهزة سطح المكتب التي تم إطلاقها في 11 نوفمبر 2007، كخلفاء مباشرين لسلسلة معالجات K8 ( Athlon 64 ، Opteron ، Sempron 64 بت ).

التسمية

يبدو أن AMD لم تستخدم تسمية K (التي كانت تعني في الأصل "Kryptonite" في معالج K5 [ 2 ] ) منذ الوقت الذي تلى استخدام الاسم الرمزي K8 لعائلة معالج AMD K8 أو Athlon 64 ، حيث لم يظهر أي اصطلاح تسمية K يتجاوز K8 في وثائق AMD الرسمية والبيانات الصحفية بعد بداية عام 2005.

صاغ تشارلي ديميرجيان اسم " K8L " لأول مرة عام 2005، حين كان كاتباً في صحيفة "ذا إنكوايرر" ، [ 3 ] واستخدمه مجتمع تكنولوجيا المعلومات على نطاق واسع كاختصار ملائم، [ 4 ] بينما وفقاً لوثائق AMD الرسمية، أُطلق على عائلة المعالجات اسم "تقنية معالجات الجيل التالي من AMD". [ 5 ]

وقد أشير إلى البنية الدقيقة أيضًا باسم النجوم ، حيث تم تسمية الأسماء الرمزية لسلسلة معالجات سطح المكتب بالنجوم أو الأبراج (كانت نماذج Phenom الأولية تحمل الأسماء الرمزية Agena و Toliman ).

في مقابلة مصورة، [ 6 ] أكد جوزيبي أماتو أن الاسم الرمزي هو K10 .

كشفت صحيفة "ذا إنكوايرر " نفسها أن الاسم الرمزي " K8L " كان يشير إلى نسخة منخفضة الطاقة من عائلة K8، والتي سُميت لاحقًا Turion 64 ، وأن K10 كان الاسم الرمزي الرسمي للبنية الدقيقة. [ 4 ]

تُشير AMD إلى هذه المعالجات باسم معالجات العائلة 10h ، كونها خليفة معالجات العائلة 0Fh (الاسم الرمزي K8). يشير كل من 10h و0Fh إلى النتيجة الرئيسية لتعليمات معالج CPUID x86 . في نظام الترقيم الست عشري ، يُعادل 0Fh (حيث يُمثل h الترقيم الست عشري) العدد العشري 15، بينما يُعادل 10h العدد العشري 16. (يُعدّ الشكل "K10h" الذي يظهر أحيانًا مزيجًا غير صحيح من رمز "K" ورقم تعريف العائلة).

جدول الإطلاق والتسليم

الجدول الزمني

معلومات تاريخية

في عام 2003، حددت شركة AMD ميزات الأجيال القادمة من المعالجات الدقيقة بعد عائلة معالجات K8 في العديد من الفعاليات واجتماعات المحللين، بما في ذلك منتدى المعالجات الدقيقة 2003. [ 7 ] وفيما يلي الميزات المحددة التي سيتم نشرها بواسطة معالجات الجيل التالي:

في يونيو 2006، أجرى هنري ريتشارد، نائب الرئيس التنفيذي لشركة AMD، مقابلة مع موقع DigiTimes ، وعلق فيها على التطورات القادمة في مجال المعالجات:

س: ما هي وجهة نظرك العامة حول تطور تكنولوجيا معالجات AMD خلال السنوات الثلاث أو الأربع القادمة؟

ج: حسناً، كما علّق ديرك ماير في اجتماع المحللين لدينا، نحن لا نقف مكتوفي الأيدي. لقد تحدثنا عن تحديث بنية K8 الحالية الذي سيصدر في عام 2007، مع تحسينات كبيرة في العديد من مجالات المعالج المختلفة، بما في ذلك أداء الأعداد الصحيحة، وأداء الفاصلة العائمة، وعرض نطاق الذاكرة، والوصلات البينية، وما إلى ذلك.

— هنري ريتشارد، نائب الرئيس التنفيذي لشركة AMD، المصدر: مقابلة DigiTimes مع هنري ريتشارد [ 8 ]

عروض حية

في 30 نوفمبر 2006، عرضت شركة AMD لأول مرة أمام الجمهور شريحة المعالج رباعي النواة الأصلية المعروفة باسم "برشلونة"، [ 9 ] وذلك أثناء تشغيلها بنظام التشغيل Windows Server 2003 إصدار 64 بت. وتدّعي AMD تحقيق زيادة في الأداء بنسبة 70% في ظروف الاستخدام الواقعية، وأداءً أفضل من معالج Intel Xeon 5355 المسمى Clovertown . [ 10 ]

في 24 يناير 2007، صرّح راندي ألين، نائب الرئيس التنفيذي لشركة AMD، بأن معالج "برشلونة" أظهر، في اختبارات حية شملت مجموعة واسعة من أحمال العمل، تفوقًا في الأداء بنسبة 40% على معالجات Intel Xeon ثنائية المعالجات (2P) رباعية النواة، والتي تحمل الاسم الرمزي Clovertown . [ 11 ] ومن المتوقع أن يكون أداء العمليات الحسابية ذات الفاصلة العائمة لكل نواة أعلى بنحو 1.8 مرة من عائلة K8، عند نفس سرعة الساعة. [ 12 ]

في 10 مايو 2007، عقدت شركة AMD فعالية خاصة لعرض معالجاتها القادمة التي تحمل الاسم الرمزي Agena FX وشرائحها، حيث كان أحد الأنظمة المعروضة عبارة عن منصة AMD Quad FX مزودة ببطاقة رسومات Radeon HD 2900 XT واحدة على شريحة RD790 القادمة . كما تم عرض النظام وهو يقوم بتحويل مقطع فيديو بدقة 720p إلى تنسيق آخر غير مُفصح عنه في الوقت الفعلي، بينما كانت جميع النوى الثمانية تعمل بكامل طاقتها (100%) في مهام أخرى. [ 13 ]

بنية دقيقة شقيقة

في يوم المحللين في ديسمبر 2006، أعلن نائب الرئيس التنفيذي مارتي ساير عن نواة محمولة جديدة تحمل الاسم الرمزي Griffin تم إطلاقها في عام 2008 مع تقنيات تحسين الطاقة الموروثة من البنية الدقيقة K10، ولكنها تستند إلى تصميم K8.

خطأ في TLB

في نوفمبر 2007، أوقفت AMD تسليم معالجات برشلونة بعد اكتشاف خلل في مخزن الترجمة المؤقت (TLB) في الإصدار B2، والذي كان نادرًا ما يؤدي إلى حالة تضارب في البيانات ، وبالتالي توقف النظام. [ 14 ] وقد تم تجاوز هذا الخلل بتحديث في BIOS أو برنامج، وذلك بتعطيل ذاكرة التخزين المؤقت لجداول الصفحات، إلا أن ذلك كان مرتبطًا بانخفاض في الأداء يتراوح بين 5 و20%. ونُشرت تحديثات لنواة نظام لينكس من شأنها تجنب هذا الانخفاض بشكل شبه كامل . في أبريل 2008، طرحت AMD الإصدار B3 الجديد في السوق، والذي تضمن إصلاحًا للخلل بالإضافة إلى تحسينات طفيفة أخرى. [ 15 ]

سمات

تكنولوجيا التصنيع

قدمت شركة AMD المعالجات الدقيقة المصنعة بتقنية السيليكون على العازل (SOI) بعرض ميزة 65 نانومتر ، حيث يتزامن إصدار K10 مع زيادة حجم عملية التصنيع هذه. [ 16 ]

معايير DRAM المدعومة

كانت عائلة معالجات K8 معروفة بحساسيتها الشديدة لزمن استجابة الذاكرة، إذ يُحسّن تصميمها الأداء بتقليل هذا الزمن باستخدام وحدة تحكم ذاكرة مدمجة في المعالج المركزي؛ إلا أن زيادة زمن الاستجابة في الوحدات الخارجية تُفقد هذه الميزة جدواها. تُضيف ذاكرة DDR2 RAM زمن استجابة إضافيًا مقارنةً بذاكرة DDR RAM، نظرًا لأن ترددها الداخلي يُعادل ربع تردد البيانات الخارجية، بينما يُعادل نصف تردد ذاكرة DDR. مع ذلك، ولأن تردد ساعة الأوامر في DDR2 مُضاعف مقارنةً بـ DDR، ولأن ميزات أخرى تُقلل زمن الاستجابة (مثل زمن الاستجابة التراكمي) قد طُبقت، فإن المقارنات الشائعة القائمة على زمن استجابة CAS وحده غير كافية. على سبيل المثال، من المعروف أن معالجات Socket AM2 تُظهر أداءً مُشابهًا عند استخدام ذاكرة DDR2 SDRAM كما هو الحال في معالجات Socket 939 التي تستخدم ذاكرة DDR-400 SDRAM. تدعم معالجات K10 ذاكرة DDR2 SDRAM بتردد يصل إلى DDR2-1066 (1066  ميجاهرتز). [ 17 ]

بينما تدعم بعض معالجات K10 المكتبية من نوع AM2+ ذاكرة DDR2 فقط، فإن معالج K10 من نوع AM3 يدعم كلاً من DDR2 وDDR3. تحتوي بعض اللوحات الأم من نوع AM3 على فتحات لكل من DDR2 وDDR3 (وهذا لا يعني إمكانية تركيب كلا النوعين في الوقت نفسه)، ولكن في الغالب تدعم هذه اللوحات ذاكرة DDR3 فقط.

تدعم معالجات سطح المكتب من نوع Lynx تقنية DDR3 فقط، لأنها تستخدم مقبس FM1.

خصائص البنية الدقيقة

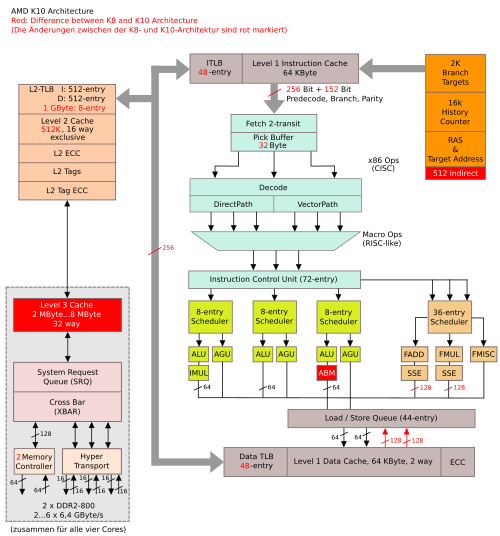

هندسة K10

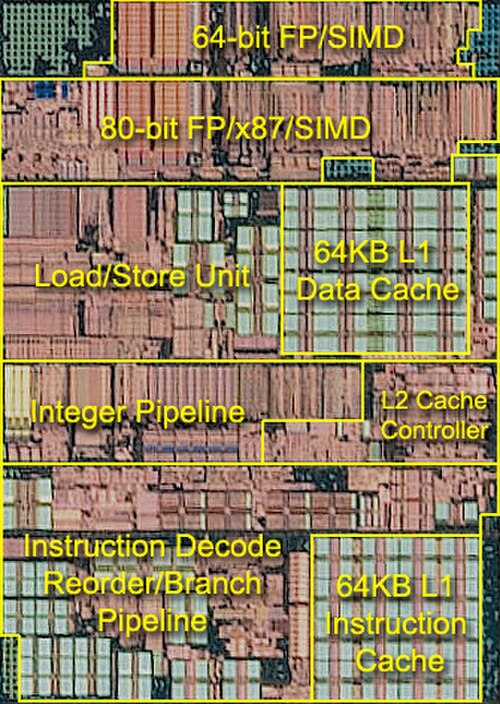

معالج K10 أحادي النواة مع وصف التراكب، باستثناء مصفوفة ذاكرة التخزين المؤقت L2

تشمل خصائص البنية الدقيقة ما يلي: [ 18 ]

  • عوامل الشكل
    • مقبس AM2+ مع ذاكرة DDR2  لسلسلة معالجات Phenom و Athlon 7000 بتقنية 65 نانومتر
    • تدعم معالجات Sempron ومعالجات Phenom II وAthlon II بتقنية 45 نانومتر مقبس AM3 مع ذاكرة DDR2 أو DDR3  . كما يمكن استخدامها على لوحات AM3+ المزودة بذاكرة DDR3. تجدر الإشارة إلى أن جميع معالجات K10 Phenom متوافقة مع مقبسي AM2+ و AM2  ، بينما تتوفر بعض معالجات Phenom II بتقنية 45 نانومتر لمقبس AM2+ فقط. أما معالجات Lynx فلا تدعم مقبسي AM2+ أو AM3.
    • مقبس FM1 مع ذاكرة DDR3 لمعالجات Lynx .
    • مقبس F مع ذاكرة DDR2، وذاكرة DDR3 مع معالجات Shanghai ومعالجات Opteron اللاحقة
  • إضافات وتوسعات مجموعة التعليمات
    • تعليمات جديدة لمعالجة البتات ABM : عد الأصفار البادئة (LZCNT) وعد السكان (POPCNT)
    • تعليمات SSE جديدة تحمل اسم SSE4a : تعليمات إزاحة القناع المدمجة (EXTRQ/INSERTQ) وتعليمات تخزين البيانات المتدفقة العددية (MOVNTSD/MOVNTSS). هذه التعليمات غير موجودة في SSE4 من Intel
    • دعم تعليمات عملية التحميل SSE غير المحاذية (التي كانت تتطلب سابقًا محاذاة 16 بايت) [ 19 ]
  • تحسينات في مسار التنفيذ
    • وحدات SSE بعرض 128 بت
    • واجهة ذاكرة تخزين مؤقتة للبيانات من المستوى الأول (L1) أوسع تسمح بتحميلين 128 بت لكل دورة (مقارنة بتحميلين 64 بت لكل دورة مع K8)
    • تقليل زمن استجابة قسمة الأعداد الصحيحة
    • متنبئ فرعي غير مباشر مكون من 512 مدخلاً ومكدس إرجاع أكبر (حجمه ضعف حجم K8) ومخزن مؤقت لهدف الفرع
    • مُحسِّن مكدس النطاق الجانبي، مُخصَّص لتنفيذ زيادة/إنقاص مؤشر مكدس السجلات
    • تعليمات CALL و RET-Imm ذات المسار السريع (التي كانت تُبرمج سابقًا باستخدام الترميز الدقيق) بالإضافة إلى تعليمات MOV من سجلات SIMD إلى سجلات الأغراض العامة
  • دمج التقنيات الجديدة على شريحة المعالج:
    • أربع نوى معالجة (رباعي النواة)
    • تُفصل مستويات الطاقة لنواة المعالج ووحدة تحكم الذاكرة/الجسر الشمالي لتحسين إدارة الطاقة، وقد أطلقت عليها AMD في البداية اسم Dynamic Independent Core Engagement أو DICE، وتُعرف الآن باسم Enhanced PowerNow! (وتُعرف أيضًا باسم Independent Dynamic Core Technology)، مما يسمح للنوى والجسر الشمالي (وحدة تحكم الذاكرة المدمجة) بتعديل استهلاك الطاقة بشكل مستقل. [ 20 ]
    • إيقاف تشغيل أجزاء من الدوائر في القلب عندما لا يكون تحت الحمل، وهي تقنية تسمى "CoolCore".
  • تحسينات في النظام الفرعي للذاكرة:
    • تحسينات في زمن استجابة الوصول:
      • دعم إعادة ترتيب الشحنات قبل الشحنات الأخرى والمتاجر
      • جلب مسبق أكثر فعالية للتعليمات ، حيث يبلغ حجم جلب التعليمات 32 بايتًا مقارنةً بـ 16 بايتًا في K8
      • وحدة جلب مسبقة من ذاكرة الوصول العشوائي الديناميكية (DRAM) لتخزين عمليات القراءة المؤقتة
      • كتابة البيانات المتتابعة المخزنة مؤقتًا إلى ذاكرة الوصول العشوائي (RAM) لتقليل التنازع.
    • تغييرات في التسلسل الهرمي للذاكرة:
      • يتم جلب البيانات مسبقًا مباشرةً إلى ذاكرة التخزين المؤقت من المستوى الأول (L1) بدلاً من ذاكرة التخزين المؤقت من المستوى الثاني (L2) في عائلة K8
      • ذاكرة تخزين مؤقتة للضحايا من المستوى الثالث ذات 32 اتجاهًا بحجم 2  ميجابايت على الأقل، مشتركة بين نوى المعالجة على شريحة واحدة (كل منها يحتوي على 512 كيلوبايت  من ذاكرة التخزين المؤقتة المستقلة والحصرية من المستوى الثاني)، مع سياسة استبدال واعية بالمشاركة.
      • تصميم ذاكرة تخزين مؤقتة قابلة للتوسيع من المستوى الثالث، مع 6  ميجابايت مخطط لها لعقدة عملية 45 نانومتر ، مع تسمية الرقائق بالرمز Shanghai .
    • تغييرات في إدارة مساحة العناوين:
      • يحتوي هذا النظام على وحدتي تحكم ذاكرة مستقلتين، كل منهما بسعة 64 بت، ولكل منهما مساحة عنوان فيزيائية خاصة بها؛ مما يتيح الاستفادة الأمثل من عرض النطاق الترددي المتاح في حال حدوث عمليات وصول عشوائية إلى الذاكرة في بيئات متعددة الخيوط بكثافة. ويختلف هذا النهج عن التصميم "المتداخل" السابق، حيث كانت قناتا البيانات بسعة 64 بت مرتبطتين بمساحة عنوان مشتركة واحدة.
      • مخازن مؤقتة أكبر للوسوم؛ دعم لإدخالات صفحات بحجم 1 جيجابايت  وذاكرة مؤقتة جديدة للوسوم بحجم 2 ميجابايت و128 إدخالًا
      • معالجة الذاكرة 48 بت للسماح بأنظمة فرعية للذاكرة بسعة 256 تيرابايت [ 21 ]
      • نسخ الذاكرة (عنونة DIMM المُعينة بالتناوب)، [ 22 ] دعم تسميم البيانات و RAS المحسن
      • تقنية AMD-V Nested Paging لتحسين محاكاة MMU، والتي يُزعم أنها تقلل وقت تبديل العالم بنسبة 25٪.
  • تحسينات في ربط النظام:
    • دعم إعادة المحاولة عبر النقل الفائق
    • دعم HyperTransport 3.0، مع إلغاء تجميع روابط HyperTransport الذي ينشئ 8 روابط من نقطة إلى نقطة لكل مقبس.
  • تحسينات على مستوى النظام الأساسي مع وظائف إضافية:
    • خمس حالات p تسمح بتعديل معدل الساعة تلقائيًا
    • بوابة الساعة المحسّنة
    • الدعم الرسمي للمعالجات المساعدة عبر فتحات HTX ومنافذ وحدة المعالجة المركزية الشاغرة من خلال HyperTransport : مبادرة Torrenza .

جداول الميزات

وحدات المعالجة المركزية

وحدات المعالجة المساعدة

جدول ميزات وحدة المعالجة المساعدة (APU)

سطح المكتب

نماذج فينوم

أجينا (65 نانومتر SOI، رباعي النواة)

توليمان (65 نانومتر SOI، ثلاثي النواة)

  • ثلاثة أنوية AMD K10
  • ذاكرة التخزين المؤقت من المستوى الأول: ذاكرة تخزين مؤقت  للتعليمات بسعة 64 كيلوبايت  وذاكرة تخزين مؤقت للبيانات بسعة 64 كيلوبايت لكل نواة
  • ذاكرة التخزين المؤقت من المستوى الثاني: 512  كيلوبايت لكل نواة، بسرعة كاملة
  • ذاكرة التخزين المؤقت من المستوى الثالث: 2  ميجابايت مشتركة بين جميع النوى
  • وحدة تحكم الذاكرة: قناة مزدوجة DDR2-1066  ميجاهرتز مع خيار إلغاء التجميع
  • امتدادات ISA : MMX ، وEnhanced 3DNow!، و SSE ، وSSE2 ، وSSE3 ، وSSE4a ، و ABM ، وAMD64 ، وCool'n'Quiet ، وNX bit ، و AMD-V
  • مقبس AM2+ ، تقنية HyperTransport بتردد من 1600 إلى 1800  ميجاهرتز
  • استهلاك الطاقة ( TDP ): 65 و 95 واط
  • الإصدار الأول
    • 27 مارس 2008 (B2 Stepping)
    • 23 أبريل 2008 (B3 Stepping)
  • معدل الساعة: من 2100 إلى 2500  ميجاهرتز
  • الموديلات: Phenom X3 8250e - 8850

طرازات فينوم 2

ثوبان (45 نانومتر SOI، سداسي النواة)

  • ستة أنوية AMD K10
  • ذاكرة التخزين المؤقت من المستوى الأول: 64  كيلوبايت من التعليمات و64  كيلوبايت من البيانات لكل نواة
  • ذاكرة التخزين المؤقت من المستوى الثاني: 512  كيلوبايت لكل نواة، بسرعة كاملة
  • ذاكرة التخزين المؤقت من المستوى الثالث: 6  ميجابايت مشتركة بين جميع النوى.
  • وحدة تحكم الذاكرة: قناة مزدوجة DDR2-1066  ميجاهرتز (AM2+)، قناة مزدوجة DDR3-1333 (AM3) مع خيار فصل القنوات
  • امتدادات ISA : MMX ، وEnhanced 3DNow!، و SSE ، وSSE2 ، وSSE3 ، وSSE4a ، و ABM ، وAMD64 ، وCool'n'Quiet ، وNX bit ، و AMD-V
  • مقبس AM2+ ، مقبس AM3 ، تقنية HyperTransport بتردد من 1800 إلى 2000  ميجاهرتز
  • استهلاك الطاقة ( TDP ): 95 أو 125  واط
  • الإصدار الأول
    • 27 أبريل 2010 (E0 Stepping)
  • معدل تردد المعالج: 2.6 - 3.3  جيجاهرتز؛ يصل إلى 3.7  جيجاهرتز مع تقنية Turbo Core
  • الموديلات: Phenom II X6 1035T، 1045T، 1055T، 1065T، 1075T، 1090T و1100T

زوسما (45 نانومتر SOI، رباعي النواة)

دينيب (45 نانومتر SOI، رباعي النواة)

  • أربع نوى AMD K10
  • ذاكرة التخزين المؤقت من المستوى الأول: 64  كيلوبايت من التعليمات و64  كيلوبايت من البيانات لكل نواة
  • ذاكرة التخزين المؤقت من المستوى الثاني: 512  كيلوبايت لكل نواة، بسرعة كاملة
  • ذاكرة التخزين المؤقت من المستوى الثالث: 6  ميجابايت مشتركة بين جميع النوى. تم تعطيل 2 ميجابايت من ذاكرة التخزين المؤقت من المستوى الثالث في سلسلة 800  بسبب عيوب.
  • وحدة تحكم الذاكرة: قناة مزدوجة DDR2-1066  ميجاهرتز (AM2+)، قناة مزدوجة DDR3-1333 (AM3) مع خيار فصل القنوات
  • امتدادات ISA : MMX ، وEnhanced 3DNow!، و SSE ، وSSE2 ، وSSE3 ، وSSE4a ، و ABM ، وAMD64 ، وCool'n'Quiet ، وNX bit ، و AMD-V
  • مقبس AM2+ ، مقبس AM3 ، تقنية HyperTransport بتردد من 1800 إلى 2000  ميجاهرتز
  • استهلاك الطاقة ( TDP ): 65، 95، 125 و140 واط
  • الإصدار الأول
    • 8 يناير 2009 (خطوات C2)
  • معدل الساعة: من 2500 إلى 3700  ميجاهرتز
  • الموديلات: Phenom II X4 805 - 980 (باستثناء 840 و 850)

42 TWKR إصدار محدود (45 نانومتر SOI، رباعي النواة)

أصدرت شركة AMD معالجًا محدود الإصدار قائمًا على معمارية Deneb لهواة كسر السرعة المحترفين وشركائها. وقد تم تصنيع أقل من 100 وحدة منه.

يمثل الرقم "42" رسميًا أربعة أنوية تعمل بسرعة 2  جيجاهرتز، ولكنه يشير أيضًا إلى إجابة الحياة والكون وكل شيء من دليل المسافر إلى المجرة . [ 25 ]

بروبوس (45 نانومتر SOI، رباعي النواة)

هيكا (45 نانومتر SOI، ثلاثي النواة)

  • ثلاثة أنوية AMD K10 باستخدام تقنية تجميع الرقائق، مع تعطيل نواة واحدة.
  • ذاكرة التخزين المؤقت من المستوى الأول: 64  كيلوبايت من التعليمات و64  كيلوبايت من البيانات لكل نواة
  • ذاكرة التخزين المؤقت من المستوى الثاني: 512  كيلوبايت لكل نواة، بسرعة كاملة
  • ذاكرة التخزين المؤقت من المستوى الثالث: 6  ميجابايت مشتركة بين جميع النوى
  • وحدة تحكم الذاكرة: قناة مزدوجة DDR2-1066  ميجاهرتز (AM2+)، قناة مزدوجة DDR3-1333 (AM3) مع خيار فصل القنوات
  • امتدادات ISA : MMX ، وEnhanced 3DNow!، و SSE ، وSSE2 ، وSSE3 ، وSSE4a ، و ABM ، وAMD64 ، وCool'n'Quiet ، وNX bit ، و AMD-V
  • مقبس AM3 ، تقنية HyperTransport بتردد 2000  ميجاهرتز
  • استهلاك الطاقة ( TDP ): 65 و 95 واط
  • الإصدار الأول
    • 9 فبراير 2009 (C2 Stepping)
  • معدل الساعة: من 2500 إلى 3000  ميجاهرتز
  • الموديلات: Phenom II X3 705e - 740

كاليستو (45 نانومتر SOI، ثنائي النواة)

  • معالجان من نوع AMD K10 يستخدمان تقنية تجميع الرقاقات، مع تعطيل نواتين.
  • ذاكرة التخزين المؤقت من المستوى الأول: 64  كيلوبايت من التعليمات و64  كيلوبايت من البيانات لكل نواة
  • ذاكرة التخزين المؤقت من المستوى الثاني: 512  كيلوبايت لكل نواة، بسرعة كاملة
  • ذاكرة التخزين المؤقت من المستوى الثالث: 6  ميجابايت مشتركة بين جميع النوى
  • وحدة تحكم الذاكرة: قناة مزدوجة DDR2-1066  ميجاهرتز (AM2+)، قناة مزدوجة DDR3-1333 (AM3) مع خيار فصل القنوات
  • امتدادات ISA : MMX ، وEnhanced 3DNow!، و SSE ، وSSE2 ، وSSE3 ، وSSE4a ، و ABM ، وAMD64 ، وCool'n'Quiet ، وNX bit ، و AMD-V
  • مقبس AM3 ، تقنية HyperTransport بتردد 2000  ميجاهرتز
  • استهلاك الطاقة ( TDP ): 80 واط
  • الإصدار الأول
    • 1 يونيو 2009 (C2 Stepping)
  • معدل الساعة: من 3000 إلى 3500  ميجاهرتز
  • الموديلات: Phenom II X2 545 - 570

ريغور (45 نانومتر SOI، ثنائي النواة)

طرازات أثلون X2

كوما (65 نانومتر SOI، ثنائي النواة)

ريغور/دينيب (45 نانومتر SOI، ثنائي النواة)

طرازات أثلون 2

زوسما (45 نانومتر SOI، رباعي النواة)

بروبوس (45 نانومتر SOI، رباعي النواة)

  • أربعة أنوية AMD K10 [ 27 ] [ 28 ]
  • ذاكرة التخزين المؤقت من المستوى الأول: 64  كيلوبايت من التعليمات و64  كيلوبايت من البيانات لكل نواة
  • ذاكرة التخزين المؤقت من المستوى الثاني: 512  كيلوبايت لكل نواة، بسرعة كاملة
  • وحدة تحكم الذاكرة: قناة مزدوجة DDR2-1066  ميجاهرتز (AM2+)، قناة مزدوجة DDR3-1333 (AM3) مع خيار فصل القنوات
  • امتدادات ISA : MMX ، وEnhanced 3DNow!، و SSE ، وSSE2 ، وSSE3 ، وSSE4a ، و ABM ، وAMD64 ، وCool'n'Quiet ، وNX bit ، و AMD-V
  • مقبس AM3 ، تقنية HyperTransport بتردد 2000  ميجاهرتز
  • استهلاك الطاقة (TDP): 45 واط أو 95 واط
  • الإصدار الأول
    • سبتمبر 2009 (خطوات C2)
  • معدل الساعة: 2200 - 3100  ميجاهرتز
  • الموديلات: أثلون II X4 600e - 650

رانا (45 نانومتر SOI، ثلاثي النواة)

ريغور (45 نانومتر SOI، ثنائي النواة)

  • نواتان من نوع AMD K10
  • ذاكرة التخزين المؤقت من المستوى الأول: 64  كيلوبايت من التعليمات و64  كيلوبايت من البيانات لكل نواة
  • ذاكرة التخزين المؤقت من المستوى الثاني: 1024  كيلوبايت لكل نواة، بسرعة كاملة
  • وحدة تحكم الذاكرة: قناة مزدوجة DDR2-1066  ميجاهرتز (AM2+)، قناة مزدوجة DDR3-1333 (AM3) مع خيار فصل القنوات
  • امتدادات ISA : MMX ، وEnhanced 3DNow!، و SSE ، وSSE2 ، وSSE3 ، وSSE4a ، و ABM ، وAMD64 ، وCool'n'Quiet ، وNX bit ، و AMD-V
  • مقبس AM3 ، تقنية HyperTransport بتردد 2000  ميجاهرتز
  • استهلاك الطاقة ( TDP ): 65 واط
  • الإصدار الأول
    • يونيو 2009 (خطوات C2)
  • معدل الساعة: 1600 - 3600  ميجاهرتز
  • الموديلات: أثلون 2 X2 250u - 280

سارجاس (45 نانومتر SOI، أحادي النواة)

لينكس (32 نانومتر SOI، ثنائي أو رباعي النواة)

  • نواتان أو أربع نوى AMD K10 بدون ذاكرة تخزين مؤقتة من المستوى الثالث
  • وحدات المعالجة المركزية بدون رسومات. انظر أدناه.
  • الموديلات: أثلون II X2 221 إلى أثلون II X4 651K

موديلات سيمبرون

سارجاس (45 نانومتر SOI، أحادي النواة)

طرازات سيمبرون X2

ريغور (45 نانومتر SOI، ثنائي النواة)

لينكس (32 نانومتر SOI، ثنائي النواة)

  • نواتان من نوع AMD K10 بدون ذاكرة تخزين مؤقتة من المستوى الثالث
  • وحدات المعالجة المركزية بدون رسومات. انظر أدناه.
  • الموديلات: سيمبرون إكس 2 198

يانو "APUs"

لينكس (32 نانومتر SOI، ثنائي أو رباعي النواة)

تم إصدار الجيل الأول من وحدات المعالجة المركزية المكتبية APUs القائمة على بنية K10 الدقيقة في عام 2011 (بعض الطرازات لا توفر إمكانية الرسومات، مثل Lynx Athlon II و Sempron X2).

  • تصنيع بتقنية 32  نانومتر باستخدام عملية SOI من شركة GlobalFoundries
  • مقبس FM1
  • حجم الشريحة : 228  مم 2 ، مع 1.178  مليار ترانزستور [ 30 ] [ 31 ]
  • أنوية AMD K10 بدون ذاكرة تخزين مؤقتة من المستوى الثالث
  • وحدة معالجة الرسومات: TeraScale 2
  • تتميز جميع طرازات السلسلتين A و E بمعالج رسومات مدمج من فئة Redwood ( BeaverCreek للطرازات ثنائية النواة و WinterPark للطرازات رباعية النواة). أما طرازات Sempron و Athlon فلا تحتوي على معالج رسومات مدمج. [ 32 ]
  • يدعم ما يصل إلى أربع وحدات DIMM من ذاكرة DDR3-1866
  • 5  جيجابت/ثانية UMI
  • وحدة تحكم PCIe 2.0 مدمجة
  • تدعم بعض الطرازات تقنية Turbo Core لتشغيل وحدة المعالجة المركزية بشكل أسرع عندما تسمح المواصفات الحرارية بذلك
  • تدعم بعض الطرازات تقنية الرسومات الهجينة لمساعدة بطاقة الرسومات المنفصلة Radeon HD 6450 أو 6570 أو 6670. وهذا مشابه لتقنية Hybrid CrossFireX الحالية المتوفرة في سلسلة شرائح AMD 700 و800.
  • امتدادات ISA : MMX ، وEnhanced 3DNow!، و SSE ، وSSE2 ، وSSE3 ، وSSE4a ، و ABM ، و NX bit ، و AMD64 ، وCool'n'Quiet ، وAMD-V
  • الموديلات: وحدات المعالجة المركزية ووحدات المعالجة المركزية المكتبية من نوع Lynx

متحرك

طرازات توريون 2 (ألترا)

" كاسبيان " (45 نانومتر SOI، ثنائي النواة)

طرازات توريون 2

" كاسبيان " (45 نانومتر SOI، ثنائي النواة)

" شامبلين " (45 نانومتر SOI، ثنائي النواة)

طرازات أثلون 2

" كاسبيان " (45 نانومتر SOI، ثنائي النواة)

" شامبلين " (45 نانومتر SOI، ثنائي النواة)

موديلات سيمبرون

" كاسبيان " (45 نانومتر SOI، أحادي النواة)

طرازات Turion II Neo

" جنيف " (45 نانومتر SOI، ثنائي النواة)

طرازات أثلون 2 نيو

" جنيف " (45 نانومتر SOI، ثنائي النواة)

" جنيف " (45 نانومتر SOI، أحادي النواة)

نماذج V

" جنيف " (45 نانومتر SOI، أحادي النواة)

" شامبلين " (45 نانومتر SOI، أحادي النواة)

طرازات فينوم 2

" شامبلين " (45 نانومتر SOI، رباعي النواة)

" شامبلين " (45 نانومتر SOI، ثلاثي النواة)

" شامبلين " (45 نانومتر SOI، ثنائي النواة)

وحدات الطاقة المساعدة في ليانو

" سابين " (32 نانومتر SOI، ثنائي أو رباعي النواة)

  • تصنيع بتقنية 32  نانومتر باستخدام عملية SOI من شركة GlobalFoundries
  • مقبس FS1
  • اثنان أو أربعة أنوية K10 مطورة تحمل الاسم الرمزي Husky (K10.5 ) بدون ذاكرة تخزين مؤقتة L3، ومع رسومات مدمجة من فئة Redwood على الشريحة ( WinterPark للإصدارات ثنائية النواة و BeaverCreek للإصدارات رباعية النواة).
  • وحدة تحكم PCIe 2.0 مدمجة
  • وحدة معالجة الرسومات: TeraScale 2
  • تدعم بعض الطرازات تقنية Turbo Core لتشغيل وحدة المعالجة المركزية بشكل أسرع عندما تسمح المواصفات الحرارية بذلك
  • 2.5  جيجا طن/ثانية UMI
  • امتدادات ISA : MMX ، وEnhanced 3DNow!، و SSE ، وSSE2 ، وSSE3 ، وSSE4a ، و ABM ، و NX bit ، و AMD64 ، و AMD-V ، و PowerNow!
  • يدعم ذاكرة DDR3L  -1333 بجهد 1.35 فولت ، بالإضافة إلى ذاكرة DDR3 العادية بجهد 1.5 فولت المحددة.
  • الموديلات: وحدات الطاقة المساعدة المتنقلة من سابين

الخادم

يوجد جيلان من المعالجات القائمة على K10 للخوادم: Opteron 65 nm و 45 nm .

خليفة

أوقفت AMD تطوير معالجات K10 بعد إصدار Thuban، واختارت التركيز على منتجات Fusion لأجهزة الكمبيوتر المكتبية والمحمولة الشائعة، ومنتجات Bulldozer المخصصة لسوق الأداء العالي. مع ذلك، ضمن عائلة منتجات Fusion، استمرت وحدات المعالجة المسرعة (APUs ) مثل الجيل الأول من معالجات A4 وA6 وA8 (وحدات Llano APUs) في استخدام أنوية معالجات K10 مع نواة رسومات Radeon. توقف إنتاج معالجات K10 ومشتقاتها مع طرح وحدات المعالجة المسرعة (APUs) القائمة على معمارية Trinity في عام 2012، والتي استبدلت أنوية K10 بأنوية مشتقة من Bulldozer.

مشتقات العائلة 11h و 12h

عائلة توريون إكس 2 ألترا 11 ساعة

كانت بنية المعالج الدقيقة Family 11h مزيجًا من تصميمي K8 وK10 مع استهلاك أقل للطاقة لأجهزة الكمبيوتر المحمولة التي تم تسويقها باسم Turion X2 Ultra، وتم استبدالها لاحقًا بتصميمات تعتمد كليًا على K10. [ 1 ]

عائلة فيوجن 12 ساعة

تُعد بنية Family 12h الدقيقة مشتقة من تصميم K10: [ 37 ] [ 38 ]

  • تمت إعادة استخدام كل من وحدة المعالجة المركزية ووحدة معالجة الرسومات لتجنب التعقيد والمخاطر
  • يُضفي التكامل المتميز بين البرمجيات والمكونات المادية طابعًا فريدًا على البنى الدقيقة لمعالجات Fusion (APU).
  • تحسينات توفير الطاقة بما في ذلك التحكم في توقيت الساعة
  • تحسينات على وحدة جلب البيانات المسبقة للأجهزة
  • وحدة تحكم ذاكرة مُعاد تصميمها
  • ذاكرة تخزين مؤقتة من المستوى الثاني بسعة 1 ميجابايت لكل نواة
  • لا يوجد ذاكرة تخزين مؤقتة من المستوى الثالث
  • ناقلان جديدان لوحدة معالجة الرسومات المدمجة للوصول إلى الذاكرة (يُطلق عليهما واجهتا البصل والثوم)
    • AMD Fusion Compute Link (Onion) – واجهات لذاكرة التخزين المؤقت لوحدة المعالجة المركزية وذاكرة النظام المتماسكة (انظر تماسك ذاكرة التخزين المؤقت )
    • ناقل ذاكرة راديون (غارليك) – واجهة مخصصة غير متماسكة متصلة مباشرة بالذاكرة

مناقشات وسائل الإعلام

ملاحظة : تم إدراج هذه المناقشات الإعلامية حسب تاريخ النشر تصاعدياً.

  • "الرئيس التنفيذي للتكنولوجيا في AMD يتحدث عن تقنيات AMD المستقبلية" . AnandTech. 14 أكتوبر 2005. مؤرشف من الأصل في 4 نوفمبر 2005.
  • "شركة AMD تحدد أهدافها المستقبلية (غير محددة في الغالب في الوقت الحالي)" . TechReport. 17 أكتوبر 2005. مؤرشف من الأصل بتاريخ 30 ديسمبر 2006. تم الاطلاع عليه بتاريخ 19 أغسطس 2006 .
  • "شركة AMD تتطلع إلى استخدام ذاكرة Z-RAM لذاكرة التخزين المؤقت عالية الكثافة" . أخبار CNet. 20 يناير 2006.
  • "شركة AMD ترخص تقنية Z-RAM" . SlashDot. 21-01-2006.
  • "معالج AMD K8L سيضاعف عدد وحدات معالجة الفاصلة العائمة في عام 2007" . Geek.com. 24 فبراير 2006. مؤرشف من الأصل في 12 يناير 2016. تم الاطلاع عليه في 7 يونيو 2015 .
  • "المعلومات الأولية عن رقائق AMD64 من Rev G. و H" . صحيفة ذا إنكوايرر. 3 مارس 2006. مؤرشفة من الأصل في 12 مارس 2006.
  • "مقابلة مع هنري ريتشارد (الجزء الثاني)" . ديجي تايمز. 14-03-2006.
  • "شركة AMD تستعرض تقنية تفريغ المعالج المساعد للأجهزة" . لينكس إلكترونز. 20 مارس 2006. مؤرشف من الأصل بتاريخ 21 أكتوبر 2006.
  • "تنفيذ FPGA من خلال HTT المتماسك" . صحيفة ذا إنكوايرر. 26 مارس 2006. مؤرشف من الأصل في 12 يناير 2016.
  • "معالج AMD K8L بتقنية 65 نانومتر سيصدر في النصف الأول من عام 2007" . ريج هاردوير. 4 أبريل 2006. مؤرشف من الأصل بتاريخ 24 مايو 2007. تم الاطلاع عليه بتاريخ 19 أبريل 2007 .
  • تحديث من AMD: بدء شحنات مصنع Fab 36، مع التخطيط لأداء 65 نانومتر وAM2 . AnandTech. 4 أبريل 2006. مؤرشف من الأصل في 6 أبريل 2006.
  • "تم تحويل مصنع Fab36 بشكل كبير إلى تقنية 65 نانومتر بحلول منتصف عام 2007" . AnandTech. 2006-04-04. مؤرشف من الأصل في 6 أبريل 2006.
  • "شركة AMD تستعرض تفاصيل معالج K8L" . صحيفة ذا إنكوايرر. ١٦ مايو ٢٠٠٦. مؤرشف من الأصل بتاريخ ١٤ يونيو ٢٠٠٦.
  • "معاينة معالج AMD K8L ونظام الدفع الرباعي" . RealWorldtech. 2006-06-02.
  • "تقنيات AMD K8L و 4X4" . ArsTechnica. 2006-06-02.
  • "تفاصيل معالج AMD رباعي النواة K8L و4x4" . Pure OverClock. 2006-06-03. مؤرشف من الأصل في 9 فبراير 2012.
  • "مقبس AM2 متوافق مع معالجات AM3" . ديلي تك. 6 يوليو 2006. مؤرشف من الأصل بتاريخ 8 يونيو 2007.
  • "ألبوم K8L يسير وفق الجدول الزمني، ومن المقرر إصداره في الربع الأول من عام 2007" . صحيفة ذا إنكوايرر. 11 يوليو 2006. مؤرشف من الأصل في 6 سبتمبر 2007.
  • "دعم GNU binutils لتعليمات K10 الجديدة" . SourceWare.org. 2006-07-13.
  • أكد مسؤولون تنفيذيون في شركة AMD وصول معالج K8L في منتصف عام 2007. مختبرات X-bit. 21 يوليو 2006. مؤرشف من الأصل بتاريخ 26 نوفمبر 2006.
  • "شركة AMD ستعرض معالج K8L بحلول نهاية العام" . moneycontrol.com. 23 يوليو 2006. مؤرشف من الأصل بتاريخ 18 أغسطس 2007.
  • أعلنت شركة AMD عن معالجات Opteron الجديدة ووعدت بمعالجات رباعية النواة بقدرة 68 واط . tgdaily.com. 15 أغسطس 2006. مؤرشف من الأصل بتاريخ 21 أغسطس 2006.
  • "معالج AMD Opteron من الجيل التالي يمهد الطريق للمعالجات رباعية النواة" . crn.com. 15 أغسطس 2006. مؤرشف من الأصل بتاريخ 6 فبراير 2012. تم الاطلاع عليه بتاريخ 19 أبريل 2007 .
  • "معاينة الجيل القادم من معمارية AMD الدقيقة: من K8 إلى K8L" . مختبرات X-bit. 21 أغسطس 2006. مؤرشف من الأصل بتاريخ 27 أغسطس 2006.
  • "معالجات AMD رباعية النوى: القصة الكاملة تتكشف" . صحيفة ذا إنكوايرر. 16 سبتمبر 2006. مؤرشف من الأصل في 19 مايو 2007.
  • "شركة AMD تعيد ابتكار معالج x86" . إنفوورلد. 7 فبراير 2007. مؤرشف من الأصل في 7 ديسمبر 2008.
  • "داخل برشلونة: الجيل القادم من AMD" . RealWorldTech. 16-05-2007.

انظر أيضاً

مراجع

  1. ١ ٢ "قائمة معمارية المعالجات الدقيقة من AMD - ليون ستوديو" . ليون ستوديو - كود فن . ٣ أغسطس ٢٠١٤. مؤرشف من الأصل في ٢٦ سبتمبر ٢٠٢٠. تم الاطلاع عليه في ١٢ سبتمبر ٢٠١٥ .
  2. ↑ هيسلدال، أريك (2000-07-06). "لماذا تموت أسماء الرقائق الرائعة" . forbes.com . تم الاطلاع عليه بتاريخ 2007-07-14 .
  3. ↑ «تقرير صحيفة إنكوايرر» . صحيفة إنكوايرر . مؤرشف من الأصل في 6 سبتمبر 2007.
  4. 1 2 فاليتش، ثيو. "شركة AMD توضح خطأ تسمية K8L" . صحيفة ذا إنكوايرر. مؤرشف من الأصل في 10 فبراير 2007. تم الاطلاع عليه في 16 مارس 2007 .
  5. ↑ الإعلان الرسمي عن "تقنية معالجات الجيل التالي من AMD"
  6. ↑ مقابلة فيديو مع جوزيبي أماتو (المدير التقني للمبيعات والتسويق في منطقة أوروبا والشرق الأوسط وأفريقيا لدى AMD) رابط قديم مؤرشف بتاريخ 12 يوليو 2009 على موقع archive.today في فبراير 2007
  7. ↑ شريحة عرض تقديمي من منتدى المعالجات الدقيقة 2003
  8. ↑ رؤية AMD للسنوات القليلة القادمة - مقابلة مع هنري ريتشارد
  9. ↑ "شركة AMD تستعرض رقائق الخوادم رباعية النواة" . CNET.com. 30-11-2006.
  10. ↑ "شركة AMD تستعرض برشلونة؛ أول معالج Opteron رباعي النواة حقيقي وأصلي" . legitreviews.com. 30-11-2006.
  11. ↑ «تتوقع AMD أن يتفوق معالج برشلونة رباعي النواة على معالج كلوفرتاون بنسبة 40%» . dailytech.com. 25 يناير 2007. مؤرشف من الأصل في 27 فبراير 2007. تم الاطلاع عليه في 19 أبريل 2007 .
  12. ↑ "اذهب إلى برشلونة بدلاً من كلوفرتون"" . CNET.com. 2007-01-23.
  13. ↑ "تقرير تي جي ديلي" . مؤرشف من الأصل بتاريخ 26-09-2007 . تم الاطلاع عليه بتاريخ 11-05-2007 .
  14. ↑ "فهم خلل معالج TLB من AMD" . ديلي تك . مؤرشف في 18 فبراير 2009 على موقع Wayback Machine . 5 ديسمبر 2007
  15. ↑ "خطأ TLB - في الماضي" . مختبرات Xbit . مؤرشف في 9 فبراير 2009 على موقع Wayback Machine . 26 مارس 2008
  16. ↑ "تحديث من AMD: بدء شحنات مصنع Fab 36، والتخطيط لعملية تصنيع 65 نانومتر وأداء AM2" . AnandTech. 4 أبريل 2006. مؤرشف من الأصل في 6 أبريل 2006.
  17. ↑ "معالج AMD Star من الجيل التالي يدعم DDR2-1066 وSSE4a" . HKEPC Hardware . تاريخ الاسترجاع: 19 مارس 2007 .
  18. ↑ شيمبي، أناند لال. "معمارية برشلونة: هجوم مضاد من AMD" . أناند تك. مؤرشف من الأصل في 19 مارس 2007. تم الاطلاع عليه بتاريخ 18 مارس 2007 .
  19. ↑ كيس، لويد. "شركة AMD تكشف عن تفاصيل معالج برشلونة رباعي النواة" . زيف ديفيس . تم الاطلاع عليه بتاريخ 18 مارس 2007 .
  20. ↑ "شرائح عرض تقنية معالجات الجيل التالي من AMD" . HardOCP . 22-08-2006.
  21. ↑ "دليل مطوري BIOS ونواة النظام (BKDG) لمعالجات AMD من عائلة 10h" (ملف PDF) . صفحة 24. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 9 يونيو 2011. تم الاطلاع عليه بتاريخ 29 مايو 2010. تم زيادة مساحة العناوين الفيزيائية إلى 48 بت.
  22. ↑ "دليل مطور BIOS ونواة النظام (BKDG) لمعالجات AMD من عائلة 15h طراز 10h-1Fh" (ملف PDF) . support.amd.com . شركة Advanced Micro Devices . 4 يونيو 2013. صفحة 340. تم الاطلاع عليه بتاريخ 25 يناير 2015 .
  23. ↑ في هذه المقالة، تشير البادئات التقليدية لذاكرة الكمبيوتر إلى القيم الأساسية 2 حيث "كيلوبايت" (KB) = 2 10 بايت.
  24. 1 2 3 4 5 6 7 8 9 "قائمة وحدات المعالجة المركزية AMD القابلة للفتح" .
  25. ↑ "مراجعات موثوقة - أخبار ومراجعات تقنية" . 27 يونيو 2022.
  26. 1 2 "الميزات المعمارية الرئيسية لمعالج AMD Athlon II" . شركة Advanced Micro Devices . مؤرشف من الأصل في 2 ديسمبر 2010. تم الاطلاع عليه في 8 يوليو 2010 .
  27. ^ أثلون الثاني: نموذج جديد من معالج آينشتاين الجديد من AMD
  28. ^ في وصول المعالجات الجديدة Athlon II da AMD أرشفة 10 يوليو 2011 في آلة Wayback .
  29. ↑ "AMD Phenom II X6: Thuban the Dragon" . مؤرشف من الأصل بتاريخ 16 يوليو 2014. تم الاطلاع عليه بتاريخ 29 مارس 2018 .
  30. ↑ ثيو فاليتش (28 مايو 2012). "شركة AMD تكشف عن عدد الترانزستورات في معالجات FX وFusion" . تم الاطلاع عليه بتاريخ 23 أغسطس 2013 .
  31. ↑ أناند لال شيمبي (27 سبتمبر 2012). "مراجعة معالجي AMD A10-5800K وA8-5600K: ترينيتي على سطح المكتب، الجزء الأول" . مؤرشف من الأصل في 29 سبتمبر 2012. تم الاطلاع عليه في 23 أغسطس 2013 .
  32. ↑ "أطلقت AMD سلسلة A وأول معالجات Athlon II X4 بتقنية 32 نانومتر" . تم الاطلاع عليه بتاريخ 10 نوفمبر 2013 .
  33. ↑ "منصة AMD الرئيسية لعام 2009" . Amd.com. مؤرشف من الأصل بتاريخ 27 مايو 2012. تم الاطلاع عليه بتاريخ 30 أبريل 2014 .
  34. 1 2 "مجموعة شرائح AMD M880G" . Amd.com . تم الاطلاع عليه بتاريخ 30-04-2014 .
  35. ↑ "منصة AMD الرئيسية لعام 2010" . Amd.com . تم الاطلاع عليه بتاريخ 30 أبريل 2014 .
  36. ↑ "منصة AMD فائقة النحافة لعام 2010" . Amd.com. مؤرشف من الأصل بتاريخ 31 أكتوبر 2012. تم الاطلاع عليه بتاريخ 30 أبريل 2014 .
  37. ↑ ديفيد كانتر (27 يونيو 2011). "معمارية AMD Fusion و Llano" . Real World Tech . تم الاطلاع عليه بتاريخ 12 سبتمبر 2015 .
  38. ↑ بيير بودييه؛ غراهام سيلرز (يونيو 2011). "نظام الذاكرة على وحدات المعالجة المركزية المدمجة في AMD - فوائد النسخ الصفري" (ملف PDF) . قمة مطوري AMD Fusion.
