فتحة الاتصال

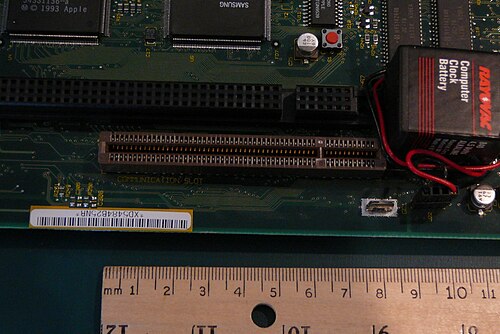

فتحة الاتصال من آبل ، أو فتحة الاتصال ، [ 1 ] هي واجهة بيانات توسعة داخلية (فتحة) موجودة في أجهزة كمبيوتر آبل ماكنتوش من أوائل إلى منتصف التسعينيات. [ 2 ] وقد صُممت كوسيلة غير مكلفة لإضافة بطاقات توسعة الاتصال مثل محولات الشبكة أو أجهزة المودم إلى أجهزة ماك وباور ماك . [ 3 ]

يوجد هذا المنفذ بنوعين. تم تقديم معيار منفذ الاتصال الأصلي في جهاز ماكنتوش LC 575، ويمكن تمييزه من خلال الشق الموجود في الجزء الخلفي منه. يعتمد هذا المنفذ على معيار LC PDS . أما منفذ الاتصال الثاني المُحدَّث والمبني على معيار PCI ، فقد ظهر لأول مرة مع جهاز Performa 6360. [ 4 ] وقد نقل هذا المنفذ الجديد الشق إلى الأمام لمنع إدخال البطاقات غير المتوافقة.

بالإضافة إلى منافذ ناقل التوسعة، احتوت هذه الفتحات أيضًا على خطوط صوتية وتسلسلية. وكان الناقل التسلسلي مشتركًا مع منفذ المودم الخارجي. ولأن منافذ الطاقة والتسلسل لم تتغير بين الفتحتين، فقد أمكن تصميم بطاقة مودم عالمية تعمل في كلتيهما. أما محولات الشبكة، فكان لا بد من تصميمها خصيصًا لكل منهما.

من أبرز عيوب كلا الجهازين أنه عند تركيب بطاقة مودم في فتحة الاتصال، يتم تعطيل منفذ المودم التسلسلي الموجود في الجزء الخلفي من الكمبيوتر. [ 1 ] كانت أجهزة الكمبيوتر التي تأتي مزودة بهذه البطاقة مُغلقة (مع بقاء الموصل). علاوة على ذلك، وبسبب تصميمه غير التقليدي، يتم تعطيل منفذ الطابعة في جهاز Performa 5200 عند تركيب محول شبكة في فتحة الاتصال.

أجهزة الكمبيوتر المتوافقة

فتحة الاتصال

توجد فتحة اتصال (تشير بعض الوثائق إلى هذا باسم فتحة بطاقة الاتصال I ) في بعض أجهزة ماك بمعالجات 68040 و PowerPC.

  • عائلة ماكنتوش LC/Performa 575
  • عائلة ماكنتوش LC/Performa 580
  • عائلة ماكنتوش كوادرا/بيرفورما/إل سي 630
  • عائلة باور ماكنتوش/بيرفورما 5200
  • عائلة باور ماكنتوش/بيرفورما 5300
  • عائلة باور ماكنتوش/بيرفورما 6200
  • عائلة Power Macintosh/Performa 6300 (باستثناء 6360) [ 5 ]

فتحة الاتصال الثانية

تم استخدام فتحة الاتصال الثانية في سلسلة 6360 وما بعدها من أجهزة Power Mac و Performas.

  • باور ماكنتوش/بيرفورما 6360
  • عائلة باور ماكنتوش/بيرفورما 5400
  • عائلة باور ماكنتوش/بيرفورما 5500
  • عائلة باور ماكنتوش/بيرفورما 6400
  • عائلة باور ماكنتوش/بيرفورما 6500
  • باور ماكنتوش 4400 ( المعروف أيضًا باسم باور ماكنتوش 7220)
  • الذكرى السنوية العشرون لماكنتوش
  • Umax C600 (Apus 3000 في أوروبا) نسخة طبق الأصل من ماكنتوش [ 5 ]

بالإضافة إلى ذلك، احتوت بطاقات Power Macintosh G3 على فتحة اتصال معدلة من النوع الثاني . توفر هذه الفتحة الطاقة وخطوط الاتصال التسلسلي فقط، مما يجعل دبابيس PCI غير متصلة. لهذا السبب، لا يمكن استخدامها إلا مع بطاقات المودم. وكما هو الحال في الأجهزة الأخرى، يتم تعطيل منفذ المودم الخارجي عند تركيب مودم في فتحة الاتصال.

بطاقات

فتحة الاتصال

  • مودم 14.4 ماكنتوش إكسبريس فاكس/مودم (الجزء M2480LL/A)
  • بطاقة زوج ملتوي 10BASE-T Apple Ethernet CS (الجزء M3065Z/A)
  • بطاقة كابل محوري رفيع 10BASE2 Apple Ethernet CS (الجزء M2708Z/A)
  • بطاقة AUI Apple Ethernet CS AAUI (الجزء M3066Z/A)

فتحة الاتصال الثانية

تم تقديم بطاقات إضافية من قبل جهات خارجية.

ملحوظات

  1. 1 2 أوغرادي، جيسون د. (2009). شركة آبل . ABC-CLIO. ص  86. ISBN 0313362440أُرشف من الأصل في 27 مارس 2022. تم استرجاعه في 27 سبتمبر 2022 – عبر كتب جوجل.
  2. ↑ كوينلان، توم (25 أبريل 1994). "أبل تُحسّن أجهزة بيرفورما، وتعد بإمكانية ترقية معالجات باور بي سي" . إنفوورلد . 16 (17). آي دي جي كوميونيكيشنز: 25. مؤرشف من الأصل في 3 مارس 2022. تم الاطلاع عليه في 27 سبتمبر 2022 - عبر كتب جوجل.
  3. ↑ كرونك، درو ج . (فبراير 1995). "فتحات التوسعة" . ماك يوزر . 11 (2). زد نت: 92-93 - عبر أرشيف الإنترنت.
  4. ↑ ليرنر، ديفيد؛ آرون فريمارك (2002). دليل الجيب لحل مشاكل نظام التشغيل ماك أو إس . دار نشر أورايلي ميديا. صفحة 49. مؤرشف من الأصل في 11 نوفمبر 2021. تم الاطلاع عليه في 27 سبتمبر 2022 – عبر كتب جوجل.
  5. يون ، تومي ( 30 مارس 2018). "دليل أجهزة ماك منخفضة التكلفة لفتحات الاتصال" . موقع لو إند ماك . مؤرشف من الأصل في 27 سبتمبر 2022. تم الاطلاع عليه في 10 نوفمبر 2021 .
