برامج ملفات أبل

صُممت محركات الأقراص المرنة وأقراص التخزين المرنة من نوع FileWare بواسطة شركة Apple Computer كبديل عالي الأداء لأنظمة الأقراص المرنة Disk II وDisk III المستخدمة في أجهزة الكمبيوتر الشخصية Apple II و Apple III ، على الرغم من أنها لم تُستخدم إلا في جهاز Apple Lisa الأصلي . يُطلق على محرك الأقراص اسم Apple 871 في وثائق الخدمة، ^{[ 1 ]} استنادًا إلى سعته التخزينية التقريبية بعد التهيئة بالكيلوبايت ، ولكنه يُعرف بشكل شائع باسمه الرمزي Twiggy ، نسبةً إلى عارضة أزياء نحيفة شهيرة من ستينيات القرن الماضي .

في عام ١٩٧٨، اعتزمت شركة آبل تطوير آلية محرك الأقراص FileWare الخاصة بها لأجهزة الكمبيوتر المكتبية الجديدة Apple III و Lisa . لكنها واجهت صعوبات حالت دون ذلك في جهاز Apple III، الذي استمر في استخدام تصميم Shugart السابق. ^{[ ٢ ]} وأخيرًا، تم تطبيق محركات الأقراص FileWare في جهاز Lisa، الذي صدر في ١٩ يناير ١٩٨٣. كان من المقرر في الأصل أن يحتوي جهاز Macintosh على محرك أقراص Shugart، ثم محرك أقراص FileWare، ثم تم شحنه في النهاية مع محرك أقراص مرنة Sony بحجم ٣.٥ بوصة وسعة ٤٠٠ كيلوبايت. وعلى الرغم من أن آبل خططت لتوفير محركات أقراص FileWare لجهازي Apple II وApple III، وأعلنت عنها تحت اسمي UniFile وDuoFile (للمحركات الفردية والمزدوجة على التوالي)، إلا أن هذه المنتجات لم تُطرح في الأسواق. ^{[ ٣ ]}

محرك الأقراص FileWare هو محرك أقراص مرنة مزدوج الجوانب بحجم 5¼ بوصة، ولكنه غير متوافق مع الأقراص المرنة القياسية في الصناعة. في محرك الأقراص المرنة أحادي الجانب، يُقابل رأس القراءة/الكتابة وسادة ضغط إسفنجية . أما في محرك الأقراص المرنة ثنائي الجانب العادي، فيكون الرأسان العلوي والسفلي متقابلين تقريبًا. ولأن شركة آبل كانت قلقة بشأن تآكل الرأس، فقد صممت محرك الأقراص FileWare بحيث يكون الرأسان العلوي والسفلي على جانبين متقابلين من محور الدوران، ويُقابل كل منهما وسادة ضغط. ولأن هناك مُشغِّلًا واحدًا فقط لتحريك الرأسين، فعندما يكون أحد الرأسين قريبًا من محور الدوران، يكون الآخر قريبًا من الحافة الخارجية للقرص. ^{[ 4 ]}

يبلغ حجم محرك الأقراص تقريبًا نفس حجم محرك الأقراص المرنة القياسي كامل الارتفاع بحجم 5.25 بوصة، ولكنه لا يستخدم مواقع فتحات التثبيت القياسية. وتختلف الواجهة الكهربائية تمامًا عن تلك الموجودة في محركات الأقراص القياسية، على الرغم من تشابهها من حيث المبدأ مع واجهة محرك الأقراص Disk II.

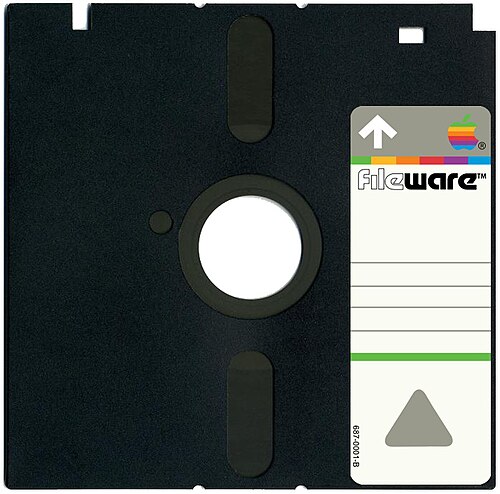

يتميز قرص FileWare بنفس أبعاد الغلاف الخارجي لقرص مرن عادي بحجم 5¼ بوصة ، ولكن نظرًا لترتيب رؤوس القراءة والكتابة، يحتوي الغلاف على فتحات غير قياسية لهذه الرؤوس، مع مجموعتين من الفتحات على جانبي فتحة محور القرص. كما أن مستشعر تمكين الكتابة موجود في موقع غير قياسي، على الرغم من أن معظم أقراص FileWare المرنة صُنعت بدون فتحة حماية ضد الكتابة. يحتوي الغلاف على فتحة زاوية تُثبّت القرص المرن لمنع إدخاله في اتجاه خاطئ، وفتحة مستطيلة يستخدمها محرك الأقراص لتثبيت القرص في مكانه، مما يمنع إزالته حتى يسمح البرنامج بذلك.

تستخدم محركات FileWare 62.5 مسارًا لكل بوصة بدلًا من 48 أو 96 مسارًا لكل بوصة، وتعتمد على كثافة تدفق عالية (مقارنةً بتنسيق IBM 1.2 ميجابايت الذي طُرح لاحقًا مع جهاز PC/AT ). يتطلب ذلك وسائط تخزين مخصصة عالية الكثافة. وتتشابه قوة الإكراه المطلوبة مع تلك الخاصة بتنسيق 1.2 ميجابايت، لذا يُمكن تعديل غلاف أقراص 1.2 ميجابايت المرنة لاستخدامها في محرك FileWare.

يستخدم تنسيق القرص التسجيل المشفر للمجموعات (GCR) بطريقة مشابهة جدًا لتلك المستخدمة في القرص الثاني. يحتوي محرك الأقراص على دوائر تسمح بالتحكم البرمجي في سرعة المحرك، والتي تُستخدم للحفاظ على معدل انتقال التدفق ثابتًا تقريبًا على جميع المسارات، بحيث يمكن تخزين المزيد من البيانات على المسارات الخارجية.

يخزن كل قطاع فعلي 512 بايت من البيانات و12 بايت من العلامات. يحتوي كل جانب من القرص على 46 مسارًا، ويتراوح عدد القطاعات في كل مسار من 15 إلى 22 قطاعًا. ينتج عن ذلك 851 قطاعًا لكل جانب، أو سعة إجمالية قدرها 871,424 بايت. ^{[ 5 ]} لا يذكر دليل أجهزة Lisa العدد الإجمالي للقطاعات صراحةً، ولكن الصفحة 173 تشير إلى وجود 4 مسارات من 22 قطاعًا، وهي: 7 × 21، 6 × 20، 6 × 19، 6 × 18، 6 × 17، 7 × 16، و4 × 15. يستخدم المتحكم دوائر مشابهة لمتحكم القرص الثاني، ولكنه يعمل بتردد ساعة مضاعف . يستخدم المتحكم معالجًا دقيقًا مخصصًا من نوع MOS 6504 ؛ في Lisa، يوجد هذا المعالج على بطاقة الإدخال/الإخراج الخاصة بالنظام ، أما في منتجات UniFile/DuoFile، فيوجد على بطاقة واجهة تُوصل بفتحة توسعة طرفية. تستخدم بطاقة الإدخال/الإخراج Lisa 2/10 و Macintosh XL شريحة التحكم IWM لاستبدال شرائح TTL الخاصة بالتصميم السابق.

أثبتت محركات FileWare أنها غير موثوقة إلى حد ما. في أوائل عام 1984، طرحت شركة آبل جهاز Lisa 2، الذي يستخدم  محرك أقراص مرنة واحد من سوني بحجم 3.5 بوصة بدلاً من محركي FileWare الموجودين في جهاز Lisa الأصلي. وقُدِّم تحديث مجاني لمالكي جهاز Lisa 1. ^{[ 6 ]}
