الرسم التلقائي

برنامج AutoSketch هو برنامج رسم متجهي ثنائي الأبعاد من إنتاج شركة Autodesk . وهو أقل قوة من برنامج AutoCAD من Autodesk ولا يدعم النماذج ثلاثية الأبعاد.

يستخدم برنامج AutoSketch تنسيقي SKD وSKF، في الإصدارات اللاحقة، كتنسيق أصلي، ولكنه يدعم أيضًا تنسيقي DWG و DXF . كان الإصدار 2.1 لنظام التشغيل Windows يدعم وحدات الماكرو، والتي أُزيلت في الإصدارات اللاحقة.

طُوّر برنامج AutoSketch بواسطة شركة Foresight Resources تحت اسم "Drafix" ليعمل على نظام MS-DOS ، وكان من أوائل برامج التصميم بمساعدة الحاسوب (CAD) التي تعمل بنظام Windows. كما توفرت نسخة منه لأجهزة Atari ST حوالي عام 1989. ^{[ 1 ]} فاز Drafix بأول مسابقة "CAD Shoot-out" التي نظمها المعهد الأمريكي للمهندسين المعماريين. من بين الميزات التي ميّزت Drafix الأصلي عن برنامج AutoCAD الأغلى ثمناً بكثير ، سهولة تعلمه، وتنوع خيارات الأبعاد المتاحة، بما في ذلك الأبعاد النسبية، وإمكانية رسم أشكال هندسية جديدة (خط، دائرة، مربع، إلخ) بالنسبة للأشكال الهندسية الموجودة أو النقاط عليها باستخدام اختصارات لوحة المفاتيح. كان من بين قيود الإصدار الأول لنظام MS-DOS أنه كان يحتاج إلى تخزين الرسم بالكامل في ذاكرة الوصول العشوائي (RAM ) أثناء التحرير، ولم يكن يدعم أي نوع من أنواع التبديل . هذا الأمر حدّ من حجم الرسومات. ^{[ 2 ]} في الإصدارات اللاحقة، استفاد Drafix من الذاكرة الافتراضية المتوفرة في نظام Windows لتحرير رسومات أكثر تعقيداً. كان أحد القيود المهمة هو أنه على الرغم من أن برنامج Drafix كان أداة رسم كاملة بسعر معقول للعديد من الصناعات، وخاصة الهندسة المعمارية والتصميم الصناعي مع الرسومات الصغيرة نسبيًا، إلا أنه كان يفتقر إلى قابلية التوسع التي يتمتع بها برنامج AutoCAD بفضل مترجم لغة LISP الخاص به . ^{[ 3 ]}

استفادت شركة درافيكس أيضًا من تقنية ربط وتضمين الكائنات في نظام ويندوز (OLE) قبل أي منتج من منتجات أوتوديسك. وقد مكّنها ذلك من تقديم ميزات تساعد على أتمتة إعداد التقارير، مثل تقدير التكاليف وإنشاء قوائم الأجزاء. ويبدو أن أوتوديسك رأت في هذا المنتج تهديدًا وفرصة في آنٍ واحد، فاستحوذت على الشركة.

بعد الإصدار 2.1، أجرت أوتوديسك تغييرات جذرية على برنامج أوتوسكيتش. فقد اختلف تمامًا في وظائفه وبنية قوائمه، كما استخدم تنسيق ملفات مختلفًا. من غير الواضح ما إذا كانت أوتوديسك قد أعادت كتابة البرنامج بالكامل ليتوافق مع أنظمة 32 بت، أم أنها استعانت ببرنامج CAD من نوع 32 بت وأعادت تسميته إلى أوتوسكيتش. كان لا بد من تحويل الملفات القديمة لفتحها في أوتوسكيتش الجديد. فقد البرنامج الكثير من سرعته وسهولة استخدامه في الإصدارات السابقة، واستمر العديد من المستخدمين في استخدام أوتوسكيتش 2.1 طالما كان يعمل على أنظمة ويندوز 32 بت. أما الإصدارات الأحدث من أوتوسكيتش، فتعمل بنجاح على أنظمة ويندوز 64 بت، مثل ويندوز 11.

يمكن طباعة جميع الرسومات الفنية ثنائية الأبعاد التي تم إنشاؤها بمقياس من A4 إلى A0، وحفظها بتنسيق ملف AutoCAD الأصلي، أو تبادلها مع برامج CAD أخرى باستخدام تنسيق ملف DXF. كما يمكن فتح الرسومات ثنائية الأبعاد الدقيقة في برنامج Trimble SketchUp ودمجها بسهولة في نماذج ثلاثية الأبعاد.

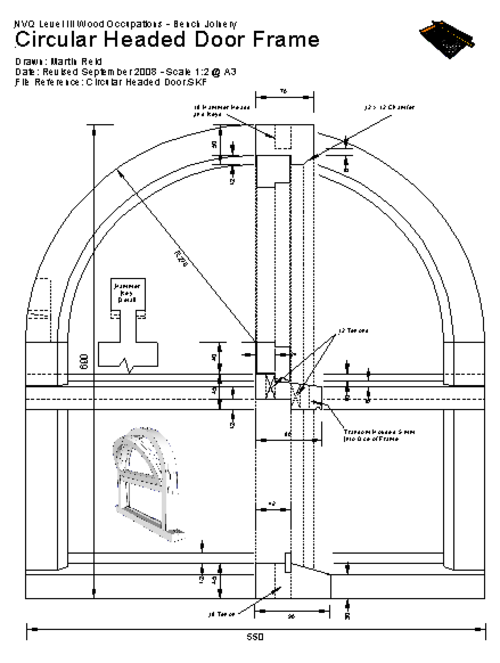

الرسم التوضيحي الناتج عن برنامج AutoSketch، والذي يستخدمه طلاب النجارة المتقدمون في المملكة المتحدة في ورشة العمل العملية أثناء عرض مهاراتهم في تصنيع وإنتاج الإطارات المعقدة.

يتيح استخدام برنامج AutoSketch للطلاب استخدام وممارسة تقنيات التصميم بمساعدة الحاسوب ثنائية الأبعاد على برامج غير مكلفة نسبيًا وإنتاج ملفات بتنسيقات ملفات AutoCAD DWG وDXF الأصلية التي يمكن استخدامها في مكان عملهم ولإظهار مهاراتهم لأصحاب العمل.

كان برنامج QuickCAD مشابهًا لبرنامج AutoSketch، لكن بمجموعة ميزات أقل قليلًا. على وجه الخصوص، لم تكن بعض التأثيرات ثلاثية الأبعاد متاحة. كما احتفظ QuickCAD بصيغة ملفات .CAD. وكان QuickCAD أرخص قليلًا من AutoSketch.
