نظام التحكم في الحافلة
SCS هو اختصار لعبارة " Sistema Cablaggio Semplificato " ("حل الكابلات المبسط"). يستخدم بروتوكول شبكة ناقل البيانات الميداني ، وله تطبيقات في مجال أتمتة المنازل والمباني . ويُستخدم بشكل رئيسي في تركيبات bTicino و Legrand .
الميزات العامة
تعتمد ناقلة SCS على زوج ملتوي مغلف يتكون من موصلين مرنين؛ وهما مضفران وغير محميين بعزل 300/500 فولت، مع عزل مزدوج SELV وفقًا للوائح المعتمدة من قبل اللجنة الكهروتقنية الدولية (CEI). الناقلة غير مستقطبة، ويجب أن تدعم الأجهزة مصدر طاقة التيار المستمر في كلا القطبين.
الأسلاك
هناك نوعان من التوصيلات الكهربائية الممكنة:
- تتوفر كابلات مجانية في حال وجود مزيج من طوبولوجيا الحافلات والنجمة، وهو أمر أفضل للمنازل القديمة.
- نظام التوصيل النجمي حيث يتم توصيل جميع الأجهزة بلوحة المفاتيح، وهو أفضل للمنازل الجديدة.
تواصل
عبر ناقل SCS، يتم إرسال أربعة أنواع مختلفة من الإشارات بتقنية تعديل التردد:
- يتم توفير الطاقة الكهربائية عبر 27 فولت تيار مستمر
- بيانات بتردد ساعة يبلغ 9600 هرتز
- صوت
- فيديو
بروتوكول الإرسال هو CSMA/CA .
الوظائف
من خلال ناقل SCS، لديك الوظائف التالية:
- التحكم في الإضاءة
- الأتمتة
- انتشار الصوت
- إدارة الطاقة
- تنظيم درجة الحرارة
- نظام اتصال مرئي
- نظام إنذار
تشترك جميع الوظائف المدرجة في نفس التقنية ونفس الإجراءات الخاصة بالتكوين / التثبيت.
إعدادات
يجب تهيئة جميع الأجهزة المتصلة بناقل SCS يدويًا، ولا يمكن التعلم التلقائي، باستثناء نظام الإنذار وموسعات النطاق. تُحدد عملية التهيئة عنوانًا ووضع تشغيل. يتوفر نوعان من التهيئة:
- فيزيائياً - باستخدام وصلات مرقمة بقيم مقاومة مختلفة . هذه أجهزة وحزم مصممة خصيصاً.
أرقام مُكوِّنات SCS المادية - الوضع الافتراضي - باستخدام برنامج تهيئة متصل ببوابة إيثرنت . في هذه الحالة، يُكتب العنوان ووضع التشغيل في ذاكرة غير متطايرة في كل جهاز. يؤدي تطبيق وصلة توصيل فعلية إلى تجاوز التهيئة الافتراضية، ومسح الذاكرة.
تفاصيل العنوان
تستخدم عناوين الأجهزة ثلاثة أرقام مختلفة: A وPL وGR . يشير A إلى الغرفة، وPL إلى نقطة التحميل فيها، وGR إلى المجموعة. تربط المجموعات الأحمال في نفس الغرفة أو في غرف مختلفة منطقيًا. لا تدعم جميع الأجهزة عناوين المجموعات. يجب أن تستجيب جميع الأجهزة لبث الغرفة المسمى AMB، وكذلك لبث عام يُسمى GEN. لكل من العناوين الفيزيائية والافتراضية قيود مختلفة.
| أرقام | بدني | افتراضي | ملحوظة |
|---|---|---|---|
| أ | 0-9 | 0-10 | 11 غرفة كحد أقصى في نطاق SCS واحد |
| PL | 1-9 | 0-15 | A=0,PL=0 ممنوع، لذا يمكن عنونة 175 حملاً في نطاق SCS واحد |
| GR | 1-9 | 0-255 | مجموعة |
يُستخدم رقمان لكتابة العناوين الفيزيائية، وأربعة أرقام لكتابة العناوين الافتراضية. في المنازل والمباني الكبيرة، يُمكن استخدام توسيع عناوين SCS، حيث يتم ربط نطاقات عناوين مختلفة عبر جسور. يُسمح فقط لأنواع معينة من الرسائل بعبور الجسر. فيما يلي قيم وصلات التكوين الفيزيائي:

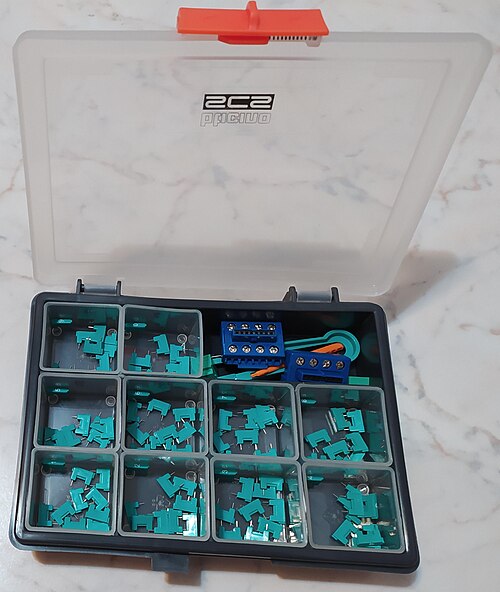

| وضع العلامات | لون | قيمة | شفرة | وصف |
|---|---|---|---|---|
| <فارغ> | --- | لا نهائي | --- | الوضع الافتراضي هو الوضع الافتراضي |
| 0 | أخضر | 4659 كيلو أوم | 3501/0 | رقم |
| 1 | أخضر | 817 كيلو أوم | 3501/1 | رقم |
| 2 | أخضر | 673 كيلو أوم | 3501/2 | رقم |
| 3 | أخضر | 556 كيلو أوم | 3501/3 | رقم |
| 4 | أخضر | 471 كيلو أوم | 3501/4 | رقم |
| 5 | أخضر | 389 كيلو أوم | 3501/5 | رقم |
| 6 | أخضر | 329 كيلو أوم | 3501/6 | رقم |
| 7 | أخضر | 271 كيلو أوم | 3501/7 | رقم |
| 8 | أخضر | 218 كيلو أوم | 3501/8 | رقم |
| 9 | أخضر | 179 كيلو أوم | 3501/9 | رقم |
| جين | أزرق | 100 كيلو أوم | 3501/GEN | البث العام |
| GR | أزرق | 68 كيلو أوم | 3501/GR | بث جماعي |
| سفاح | أزرق | 33 كيلو أوم | 3501/AMB | غرف البث |
| مدخل إضافي | أزرق | 2.2 كيلو أوم | 3501/AUX | قناة مساعدة |
| على | أزرق | 120 كيلو أوم | 3501/ON | إرسال عند الطلب |
| عن | أزرق | 150 كيلو أوم | 3501/إيقاف | إرسال أمر CF |
| 0/1 | أزرق | 180 كيلو أوم | 3501/01 | إرسال أمر التبديل |
| PUL | أزرق | 2.2 كيلو أوم | 3501/PUL | زر أمر أحادي الاستقرار |
| اتفاقية مستوى الخدمة | أزرق | 120 كيلو أوم | 3501/SLA | عبدٌ لسيطرة أخرى |
| مركز | أزرق | 33 كيلو أوم | 3501/CEN | وضع السيناريوهات المتقدمة |
| ↑↓ | أزرق | 100 كيلو أوم | 3501/T | فتح وإغلاق الستائر |
| ↑↓M | أزرق | 68 كيلو أوم | 3501/TM | فتح وإغلاق الستائر أحادية الاستقرار |
ملاحظة: يبدو أن قيم المُكوِّنات مُقاسة، وليست من أي جدول رسمي. قيم المقاومات ليست ضمن نطاق ضيق. على سبيل المثال، القيمة "4" في هذا الجدول هي 471 كيلو أوم؛ إذا كانت المقاومة 1%، فإنها تُعادل حوالي 470 كيلو أوم ... 479 كيلو أوم. الجدول الأصلي من عامي 1999/2000 يُشير إلى: 0 = 4.7 ميجا أوم، 1 = 825 كيلو أوم، 2 = 681 كيلو أوم، 3 = 562 كيلو أوم، 4 = 475 كيلو أوم، 5 = 392 كيلو أوم، 6 = 332 كيلو أوم، 7 = 274 كيلو أوم، 8 = 221 كيلو أوم، و9 = 182 كيلو أوم. جميع هذه القيم موجودة في جدول قيم المقاومات القياسي "E" (EIA E96)، ولكن ليس بتباعد منتظم (هل هذا صحيح؟). قيم المقاومات في هذه القائمة رسمية. ومع ذلك، فإن قيم الجدول أعلاه مفيدة لأن جميع القيم تقع داخل منطقة تحمل المقاومة بنسبة 1٪ المحددة بواسطة E96 (باستثناء القيمة 3501/9 المقاسة عند 179 كيلو أوم - وقد أعطى مثال ثان تم اختباره أيضًا قراءة 179 كيلو أوم).
الشهادات
الأجهزة المتصلة بحافلة SCS معتمدة من IMQ وتتوافق مع معايير المنتج هذه ( اللجنة الكهروتقنية الدولية (IEC) EN 50428 - IEC EN 60669-1/A1 - IEC EN 60669-2-1 - IEC EN 50090-2-2 - IEC EN 50090-2-3).
اندماج
يمكنك التفاعل مع ناقل SCS من خلال بوابة وبروتوكول مفتوح عالي المستوى يُسمى OpenWebNet . يوجد نوعان من البوابات:
هذه البوابات ثنائية الاتجاه؛ فهي تترجم إطارات SCS إلى إطارات OpenWebNet، والعكس صحيح. يتيح بروتوكول OpenWebNet المفتوح، الذي تشاركه مجتمعات MyOpen ، للجميع بناء برامج تتفاعل مع أجهزة SCS. بروتوكول SCS هو بروتوكول خاص بشركة bTicino. يجب أن يتم التفاعل مع ناقلات البيانات الأخرى فقط من خلال كتابة برامج تستخدم OpenWebNet.
