جهاز اختبار الكابلات

This article needs additional citations for verification. Please help improve this article by adding citations to reliable sources. Unsourced material may be challenged and removed. Find sources: "Cable tester" – news · newspapers · books · scholar · JSTOR (February 2017) (Learn how and when to remove this message)

جهاز اختبار الكابلات هو جهاز إلكتروني يستخدم للتحقق من التوصيلات الكهربائية في كابل الإشارة أو أي مجموعة سلكية أخرى. أجهزة اختبار الكابلات الأساسية هي أجهزة اختبار الاستمرارية التي تتحقق من وجود مسار موصل بين طرفي الكابل، وتتحقق من التوصيل الصحيح للموصلات الموجودة على الكابل. يمكن لأجهزة اختبار الكابلات الأكثر تقدمًا قياس خصائص نقل الإشارة للكابل مثل مقاومته وتوهين الإشارة والضوضاء والتداخل. ^[1]

بشكل عام، جهاز اختبار الكابلات الأساسي هو جهاز محمول يعمل بالبطارية مزود بمصدر للتيار الكهربائي ومؤشر واحد أو أكثر للجهد، وربما ترتيب تبديل أو مسح للتحقق من كل من الموصلات العديدة بشكل متسلسل. قد يحتوي جهاز اختبار الكابلات أيضًا على متحكم دقيق وشاشة لأتمتة عملية الاختبار وإظهار نتائج الاختبار، وخاصة بالنسبة للكابلات متعددة الموصلات. قد يتم توصيل جهاز اختبار الكابلات بكلا طرفي الكابل في وقت واحد، أو قد يتم فصل أجزاء المؤشر ومصدر التيار للسماح بحقن تيار الاختبار في أحد طرفي الكابل واكتشاف النتائج في الطرف البعيد. سيكون لكلا الجزأين من هذا الجهاز موصلات متوافقة مع التطبيق، على سبيل المثال، موصلات معيارية لكابلات شبكة المنطقة المحلية Ethernet .

يتم استخدام جهاز اختبار الكابلات للتحقق من وجود جميع التوصيلات المقصودة وعدم وجود توصيلات غير مقصودة في الكابل الذي يتم اختباره. عندما يكون هناك توصيل مقصود مفقود، يقال إنه "مفتوح". عندما يوجد توصيل غير مقصود، يقال إنه "قصر" ( دائرة كهربائية قصيرة ). إذا "ذهب التوصيل إلى المكان الخطأ"، يقال إنه "مُوصَّل بشكل خاطئ" (يوجد عيبان في التوصيل: أنه مفتوح عند جهة الاتصال الصحيحة ومُقصَّر عند جهة اتصال غير صحيحة). ^[1]

بشكل عام، يتم إجراء الاختبار على مرحلتين. المرحلة الأولى، والتي تسمى "اختبار الفتحات"، تتأكد من أن كل الاتصالات المقصودة جيدة. المرحلة الثانية، والتي تسمى "اختبار الاختصارات"، تتأكد من عدم وجود اتصالات غير مقصودة.

هناك طريقتان شائعتان لاختبار الاتصال:

1. اختبار الاستمرارية . يتم تمرير التيار عبر الاتصال. إذا كان هناك تيار، يُفترض أن الاتصال جيد. يمكن إجراء هذا النوع من الاختبار باستخدام مجموعة متسلسلة من البطارية (لتوفير التيار) ومصباح كهربائي (يضيء عند وجود تيار).
2. اختبار المقاومة . يتم تمرير تيار معروف عبر الاتصال ويتم قياس الجهد الناتج. من الجهد والتيار يمكن حساب مقاومة الاتصال ومقارنتها بالقيمة المتوقعة.

هناك طريقتان شائعتان لاختبار الاختصار:

1. اختبار الجهد المنخفض . يتم توصيل مصدر منخفض الطاقة والجهد بين موصلين لا ينبغي توصيلهما ويتم قياس كمية التيار. إذا لم يكن هناك تيار، فمن المفترض أن الموصلات معزولة جيدًا.
2. اختبار الجهد العالي . مرة أخرى يتم توصيل مصدر جهد ولكن هذه المرة الجهد يبلغ عدة مئات من الفولتات. سوف يزيد الجهد المتزايد من احتمالية العثور على التوصيلات التي تعرضت لقصر كهربائي تقريبًا، حيث أن الجهد العالي سوف يتسبب في انهيار عزل الأسلاك التي تعرضت لقصر كهربائي تقريبًا.

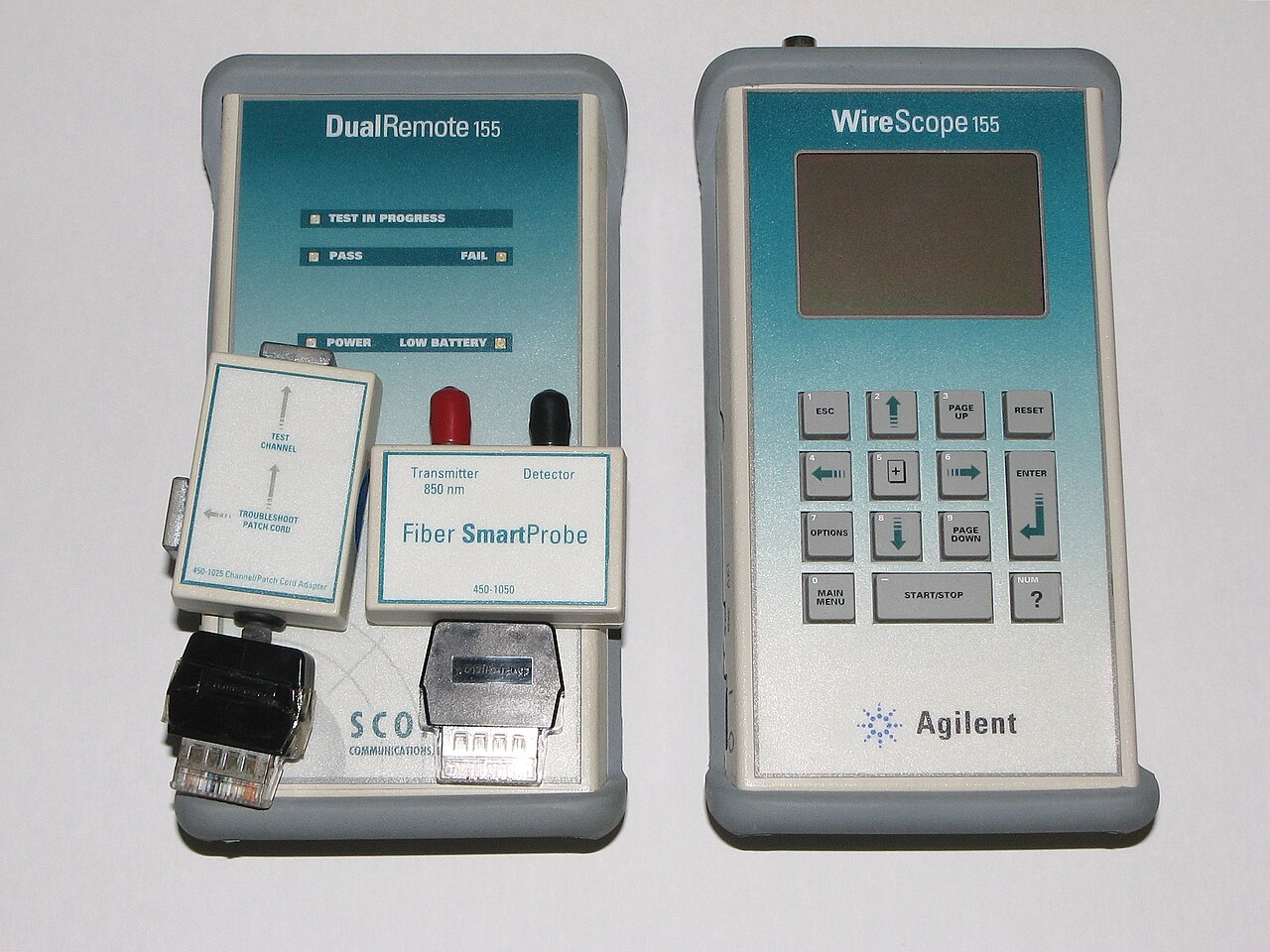

تستطيع أجهزة اختبار الكابلات الأكثر قوة قياس خصائص الكابل ذات الصلة بنقل الإشارة. وتشمل هذه الخصائص مقاومة الكابل للتيار المستمر، وفقدان قوة الإشارة (التوهين) عند تردد واحد أو أكثر، وقياس العزل بين أزواج متعددة من الكابلات متعددة الأزواج أو التداخل . وفي حين أن تكلفة هذه الأجهزة أعلى عدة مرات من تكلفة وتعقيد أجهزة اختبار الاستمرارية الأساسية، فقد تكون هذه القياسات مطلوبة لإثبات أن تركيب الكابل يلبي المعايير الفنية المطلوبة لاستخدامه، على سبيل المثال، في كبلات الشبكة المحلية.

يحتوي جهاز اختبار الكابلات الضوئية على مصدر ضوء مرئي وموصل متوافق مع تركيب الكابلات الضوئية. يتم استخدام مصدر ضوء مرئي، بحيث يمكن إجراء الكشف بالعين. يمكن لأجهزة اختبار الكابلات الضوئية الأكثر تقدمًا التحقق من خصائص فقدان الإشارة للكابل الضوئي والموصلات.
