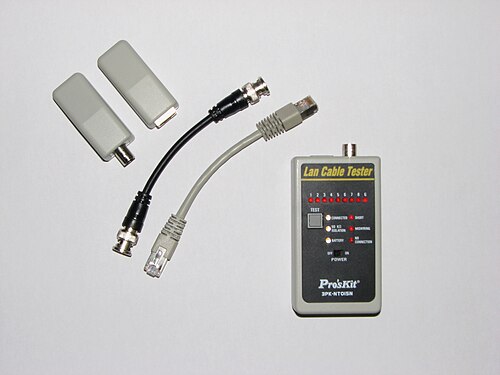

أجهزة اختبار الكابلات للمبتدئين هي في الأساس أجهزة اختبار استمرارية التيار.

جهاز اختبار الاستمرارية هو أحد أجهزة الاختبار الكهربائية المستخدمة لتحديد إمكانية إنشاء مسار كهربائي بين نقطتين؛ [ 1 ] أي ما إذا كان من الممكن إنشاء دائرة كهربائية . يتم فصل التيار الكهربائي عن الدائرة المراد اختبارها تمامًا قبل توصيل الجهاز. [ 1 ]

تفاصيل

يتكون جهاز الاختبار من مؤشر موصول على التوالي بمصدر طاقة كهربائية - عادةً بطارية - وينتهي بسلكي اختبار . [ 1 ] [ 2 ] إذا تم إنشاء دائرة كهربائية كاملة بين سلكي الاختبار، يتم تنشيط المؤشر. [ 2 ]

قد يكون المؤشر ضوءًا كهربائيًا أو جرسًا . [ 1 ] وقد أدى ذلك إلى ظهور مصطلح "فحص الدائرة بالطنين" (والذي يعني اختبار الاستمرارية) [ 3 ] يتم تضمين أجهزة تنبيه صوتية للاستمرارية في بعض طرازات أجهزة القياس المتعددة ، وعادةً ما يتم مشاركة إعداد الاستمرارية مع إعداد مقياس الأوم .

يتميز أحد التصاميم الشائعة بدمج جهاز الاختبار مع مصباح يدوي قياسي . يسمح موصل الهاتف أو مقبس الصوت الموجود في الجزء الخلفي من الوحدة بتوصيل مجموعة من أسلاك الاختبار، مما يتيح التحويل السريع بين التطبيقين.

في الحالات التي تتطلب اختبار استمرارية الدوائر ذات المقاومة العالية ، أو عند وجود موصلات دقيقة ومكونات حساسة قد تتلف بفعل التيار الزائد، يجب استخدام جهاز يعمل بجهد وتيار منخفضين. [ 2 ] [ 4 ] تستخدم هذه الأجهزة عادةً مضخمًا تشغيليًا وبطاريات صغيرة لتشغيل مؤشر LED . تتميز هذه الأجهزة بحساسية فائقة؛ فعلى سبيل المثال، تُشير إلى ما إذا تم الضغط على نقاط الاختبار بكلتا اليدين.

في بعض الأحيان، لا يكشف اختبار التوصيل البسيط عن المشكلة. على سبيل المثال، قد يكون من الصعب للغاية اكتشاف المشاكل الناتجة عن الاهتزاز في أسلاك السيارات، لأن الدائرة القصيرة أو المفتوحة لا تستمر لفترة كافية ليتمكن جهاز الاختبار القياسي من الاستجابة.

In these applications a latching continuity tester is used. A more complex device, it detects intermittent opens and shorts as well as steady-state conditions.[4] These devices contain a fast acting electronic switch (generally a Schmitt trigger) forming a gated astable oscillator which detects and locks (latches) the indicator on an intermittent condition with a duration of less than a millisecond.
