تحدد المواصفة القياسية الدولية ISO/IEC 11801 ، الخاصة بتقنية المعلومات - الكابلات العامة لمباني العملاء، أنظمة كابلات الاتصالات العامة ( الكابلات الهيكلية ) المناسبة لمجموعة واسعة من التطبيقات (الهاتف التناظري وISDN، ومعايير نقل البيانات المختلفة، وأنظمة التحكم في المباني ، وأتمتة المصانع ). وقد نشرتها اللجنة الفنية المشتركة 1 / اللجنة الفرعية 25 / فريق العمل 3 التابعة للمنظمة الدولية للتوحيد القياسي (ISO) واللجنة الكهروتقنية الدولية (IEC). وتغطي هذه المواصفة كلاً من كابلات النحاس المتوازنة وكابلات الألياف الضوئية.

صُمم هذا المعيار للاستخدام في المنشآت التجارية التي قد تتكون من مبنى واحد أو عدة مبانٍ ضمن مجمع. وقد تم تحسينه للمنشآت التي تمتد على مساحة تصل إلى 3  كيلومترات، وتصل مساحة المكاتب فيها إلى  كيلومتر مربع واحد ، وتضم ما بين 50 و50,000 شخص، ولكن يمكن تطبيقه أيضًا على المنشآت التي تقع خارج هذا النطاق.

تم إصدار مراجعة رئيسية في نوفمبر 2017، توحد متطلبات الشبكات التجارية والمنزلية والصناعية.

الفئات والتصنيفات

يحدد المعيار عدة فئات للوصلات/القنوات وأنواع الكابلات الخاصة بالوصلات النحاسية المجدولة ، والتي تختلف في الحد الأقصى للتردد المطلوب لأداء قناة معينة:

تبلغ مقاومة الوصلة القياسية 100  أوم. (سمح الإصدار الأقدم من المعيار لعام 1995 أيضًا بـ 120  أوم و 150  أوم في الفئات A-C، ولكن تم حذف ذلك من إصدار 2002.)

يحدد المعيار عدة فئات من وصلات الألياف الضوئية :

  • OM1*: متعدد الأنماط، نواة 62.5  ميكرومتر؛ الحد الأدنى لعرض النطاق الترددي للنمط 200  ميجاهرتز·كيلومتر عند 850  نانومتر
  • OM2*: متعدد الأنماط،  نواة 50 ميكرومتر؛ الحد الأدنى لعرض النطاق الترددي للنمط 500  ميجاهرتز·كيلومتر عند 850  نانومتر
  • OM3: متعدد الأنماط،  نواة 50 ميكرومتر؛ الحد الأدنى لعرض النطاق الترددي للنمط 2000  ميجاهرتز·كيلومتر عند 850  نانومتر
  • OM4: متعدد الأنماط،  نواة 50 ميكرومتر؛ الحد الأدنى لعرض النطاق الترددي للنمط 4700  ميجاهرتز·كيلومتر عند 850  نانومتر
  • OM5: متعدد الأنماط، نواة 50  ميكرومتر؛ الحد الأدنى لعرض النطاق الترددي للنمط 4700  ميجاهرتز·كم عند 850  نانومتر و2470  ميجاهرتز·كم عند 953  نانومتر
  • OS1*: أحادي النمط، أقصى توهين 1  ديسيبل/كم عند 1310 و1550  نانومتر
  • OS1a: أحادي النمط، أقصى توهين 1  ديسيبل/كم عند 1310 و1383 و1550  نانومتر
  • OS2: أحادي النمط، أقصى توهين 0.4  ديسيبل/كم عند 1310 و1383 و1550  نانومتر

* مُعَرَّضٌ بموجب قانون الجد

OM5

تم تصميم ألياف OM5 لتطبيقات النطاق العريض باستخدام تقنية SWDM لتعدد الإرسال من 4 إلى 16 حاملًا (40G=4λ×10G، 100G=4λ×25G، 400G=4×4λ×25G) في  نطاق 850-953 نانومتر.

الفئة 7

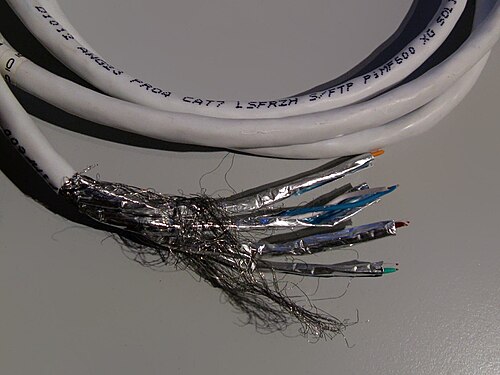

كابل S/FTP من الفئة  7

قناة الفئة F وكابلات الفئة 7 متوافقة مع الإصدارات السابقة من الفئة  D/الفئة  5e والفئة  E/الفئة 6. تتميز  الفئة F بمواصفات أكثر صرامة فيما يتعلق بالتداخل الكهرومغناطيسي وضوضاء النظام مقارنةً بالفئة E. ولتحقيق ذلك، أُضيفت طبقة حماية لكل زوج من الأسلاك وللكابل ككل. تعتمد الكابلات غير المحمية على جودة اللفات للحماية من التداخل الكهرومغناطيسي، مما يتطلب لفات محكمة وتصميمًا دقيقًا. أما الكابلات ذات الحماية الفردية لكل زوج، مثل الفئة 7، فتعتمد بشكل أساسي على طبقة الحماية، ولذلك تحتوي على أزواج ذات لفات أطول. [ 1 ]

تم اعتماد معيار كابلات الفئة  7 في عام 2002، وقد طُرح أساسًا لدعم تقنية إيثرنت بسرعة 10 جيجابت عبر كابلات نحاسية بطول 100  متر . [ 2 ] وكما هو الحال في المعايير السابقة، يحتوي هذا المعيار على أربعة أزواج من الأسلاك النحاسية المجدولة، مصممة لتحمل ترددات نقل تصل إلى 600 ميجاهرتز. [ 3 ]

مع ذلك، في عام 2006، تم اعتماد الفئة 6 أ لشبكة الإيثرنت للسماح بسرعة 10  جيجابت/ثانية مع الاستمرار في استخدام موصل 8P8C التقليدي . يجب توخي الحذر لتجنب تدهور الإشارة عند استخدام كابلات وموصلات غير مصممة لهذا الاستخدام، حتى وإن كانت متشابهة. وقد اختارت معظم الشركات المصنعة للأجهزة النشطة وبطاقات الشبكة دعم موصل 8P8C لمنتجاتها من الإيثرنت بسرعة 10 جيجابت/ثانية عبر النحاس، بدلاً من موصلات GG45 أو ARJ45 أو TERA كما كان مطلوبًا في الأصل للفئة F. [ 4 ] لذا، تم تعديل مواصفات الفئة 6 إلى الفئة 6 أ للسماح بهذا الاستخدام؛ وبالتالي، تتطلب المنتجات قناة من الفئة E أ (أي الفئة  6 أ ).

اعتبارًا من عام 2019،تم طرح بعض المعدات التي تحتوي على موصلات تدعم قناة الفئة F (الفئة 7).

ومع ذلك، تجدر الإشارة إلى أن الفئة  7 غير معترف بها من قبل TIA / EIA .

الفئة 7 أ

يتم تعريف قنوات الفئة F A (الفئة F المعززة) وكابلات الفئة 7 A  ، التي تم تقديمها بواسطة ISO 11801 الإصدار 2 التعديل 2 (2010)، عند ترددات تصل إلى 1000 ميجاهرتز.

كان الهدف من الفئة F A هو دعم  تقنية إيثرنت 40 جيجابت المستقبلية: 40GBASE-T . وقد أظهرت نتائج المحاكاة إمكانية تحقيق سرعة إيثرنت 40 جيجابت  على مسافة 50 مترًا، وسرعة إيثرنت 100  جيجابت على مسافة 15  مترًا. في عام 2007، توقع باحثون في جامعة ولاية بنسلفانيا أن دوائر 32 نانومتر أو 22 نانومتر ستتيح إمكانية تحقيق سرعة إيثرنت 100 جيجابت على مسافة 100 متر. [ 5 ] [ 6 ]

مع ذلك، في عام 2016، صادق فريق عمل IEEE 802.3bq على التعديل رقم 3 الذي يُعرّف تقنيتي 25GBASE-T و40GBASE-T على كابلات الفئة 8 المُخصصة لتردد 2000  ميجاهرتز. وبالتالي، فإن الفئة F A لا تدعم تقنية إيثرنت 40G.

اعتبارًا من عام 2025،لا يوجد جهاز مزود بموصلات تدعم قناة الفئة F A (الفئة 7 A ).

الفئة  7 أ غير معترف بها في TIA/EIA.

الفئة 8

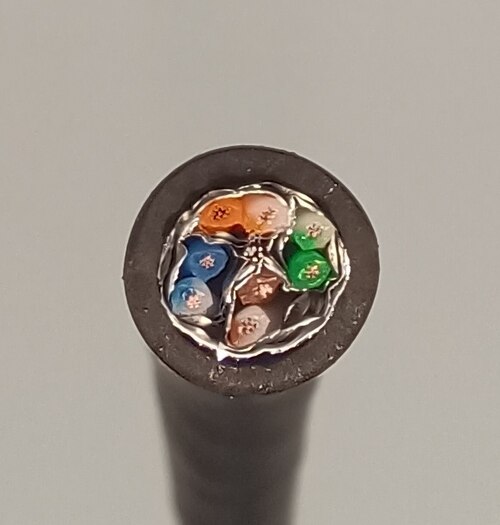

مقطع عرضي لكابل من الفئة 8 F/FTP

تمت المصادقة على الفئة 8 من قبل مجموعة العمل TR43 بموجب معيار ANSI/TIA 568-C.2-1. وهي محددة حتى 2000  ميجاهرتز ولمسافات تصل إلى 30  مترًا أو 36  مترًا فقط، اعتمادًا على أسلاك التوصيل المستخدمة.

قامت اللجنة الفنية المشتركة 1/SC 25 /WG 3 التابعة للمنظمة الدولية للهندسة الكهربائية بتطوير المعيار المكافئ ISO/IEC 11801-1:2017/COR 1:2018، مع خيارين: [ 7 ] [ 8 ] [ 9 ]

  • قناة الفئة الأولى ( كابل الفئة  8.1 ): الحد الأدنى لتصميم الكابل U/FTP أو F/UTP، متوافق تمامًا مع الإصدارات السابقة وقابل للتشغيل البيني مع الفئة E A (الفئة  6 A ) باستخدام موصلات 8P8C ؛
  • قناة الفئة الثانية ( كابل الفئة  8.2 ): الحد الأدنى F/FTP أو S/FTP، قابلة للتشغيل البيني مع الفئة  F A (الفئة  7 A ) باستخدام TERA أو GG45 .

اختصارات للأزواج الملتوية

يُقدّم الملحق هـ، الخاص باختصارات الكابلات المتوازنة ، نظامًا لتحديد البنية الدقيقة لكل من كابلات الأزواج الملتوية المتوازنة غير المحمية والمحمية. ويستخدم ثلاثة أحرف - U للدلالة على عدم الحماية، وS للحماية المضفرة، وF للحماية برقائق معدنية - لتشكيل اختصار من جزأين على شكل xx/xTP، حيث يُحدد الجزء الأول نوع الحماية الكلية للكابل، بينما يُحدد الجزء الثاني الحماية لعناصر الكابل الفردية.

تشمل أنواع الكابلات الشائعة U/UTP (كابل غير محمي)؛ U/FTP (حماية زوجية فردية بدون غلاف حماية شامل)؛ F/UTP أو S/UTP أو SF/UTP (غلاف حماية شامل بدون حماية فردية)؛ و F/FTP أو S/FTP أو SF/FTP (غلاف حماية شامل مع حماية رقائق معدنية فردية).

طبعة 2017

في نوفمبر 2017، أصدرت اللجنة الفرعية 25 التابعة للجنة الفنية المشتركة 1 التابعة للمنظمة الدولية للمعايير/اللجنة الكهروتقنية الدولية، والمعنية بـ "ربط معدات تكنولوجيا المعلومات"، نسخة جديدة من المعيار. وتُعد هذه النسخة مراجعة شاملة للمعيار، حيث وحدت عدة معايير سابقة للشبكات التجارية والمنزلية والصناعية، بالإضافة إلى مراكز البيانات، كما حددت متطلبات الكابلات العامة وشبكات المباني الموزعة.

تحل سلسلة المعايير الجديدة محل المعيار السابق 11801 وتتضمن ستة أجزاء: [ 7 ] [ 10 ] [ 11 ]

معيار ISO/IECعنوانيستبدلوصف
ISO/IEC 11801-1الجزء الأول: المتطلبات العامةISO/IEC 11801متطلبات التوصيل العامة لكابلات الأزواج الملتوية وكابلات الألياف الضوئية
ISO/IEC 11801-2الجزء الثاني: مباني المكاتبISO/IEC 11801تمديد الكابلات للمباني التجارية (المؤسسية)
ISO/IEC 11801-3الجزء الثالث: المباني الصناعيةISO/IEC 24702كابلات للمباني الصناعية، مع تطبيقات تشمل الأتمتة والتحكم في العمليات والمراقبة
ISO/IEC 11801-4الجزء 4: منازل المستأجر الواحدISO/IEC 15018تمديد الكابلات للمباني السكنية، بما في ذلك  وصلات بتردد 1200 ميجاهرتز لتطبيقات CATV / SATV
ISO/IEC 11801-5الجزء الخامس: مراكز البياناتISO/IEC 24764كابلات الشبكات عالية الأداء المستخدمة في مراكز البيانات
ISO/IEC 11801-6الجزء السادس: خدمات المباني الموزعة—كابلات لشبكات لاسلكية موزعة لأتمتة المباني وأجهزة إنترنت الأشياء

الإصدارات

  • ISO/IEC 11801:1995 (الإصدار 1)
  • ISO/IEC 11801:2000 (الإصدار 1.1) – الإصدار 1، التعديل 1
  • ISO/IEC 11801:2002 (الإصدار 2)
  • ISO/IEC 11801:2008 (الإصدار 2.1) – الإصدار 2، التعديل 1
  • ISO/IEC 11801:2010 (الإصدار 2.2) – الإصدار 2، التعديل 2
  • ISO/IEC 11801-1:2017، -1:2017/Cor 1:2018، -2:2017، -3:2017، -3:2017/Amd 1:2021، -3:2017/Cor 1:2018، -4:2017، -4:2017/Cor 1:2018، -5:2017، -5:2017/Cor 1:2018، -6:2017، -6:2017/Cor 1:2018 ( اعتبارًا من سبتمبر 2023) ،هذه المجموعة هي الحالية.)
