في مجال الاتصالات السلكية واللاسلكية ، الكابلات الهيكلية هي البنية الأساسية لكابلات المباني أو الحرم الجامعي والتي تتكون من عدد من العناصر الأصغر القياسية (ومن ثم الهيكلية) والتي تسمى الأنظمة الفرعية. تتضمن مكونات الكابلات الهيكلية الكابلات المجدولة والكابلات الضوئية ولوحات التوصيل وكابلات التوصيل .

الكابلات الهيكلية هي تصميم وتركيب نظام كابلات يدعم استخدامات متعددة للأجهزة ويكون مناسبًا لاحتياجات اليوم واحتياجات المستقبل. مع النظام المثبت بشكل صحيح، يمكن تلبية المتطلبات الحالية والمستقبلية، وسيتم دعم الأجهزة التي تتم إضافتها في المستقبل. ^[1]

يخضع تصميم وتركيب الكابلات الهيكلية لمجموعة من المعايير التي تحدد توصيل مراكز البيانات والمكاتب والمباني السكنية لاتصالات البيانات أو الصوت باستخدام أنواع مختلفة من الكابلات، والأكثر شيوعًا الفئة 5e (Cat 5e) والفئة 6 (Cat 6) وكابلات الألياف الضوئية والموصلات المعيارية . تحدد هذه المعايير كيفية وضع الكابلات في طوبولوجيات مختلفة من أجل تلبية احتياجات العميل، عادةً باستخدام لوحة توصيل مركزية (والتي غالبًا ما يتم تثبيتها في رف مقاس 19 بوصة )، حيث يمكن استخدام كل اتصال معياري حسب الحاجة. يتم بعد ذلك توصيل كل منفذ بمفتاح شبكة (عادةً ما يتم تثبيته على رف أيضًا) لاستخدام الشبكة أو في لوحة توصيل نظام الهاتف IP أو PBX ( تبادل فرعي خاص ).

تتطلب الخطوط الموصولة كمنافذ بيانات في مفتاح الشبكة كبلات توصيل بسيطة مستقيمة في كل طرف لتوصيل الكمبيوتر. تتطلب تصحيحات الصوت إلى أنظمة PBX في معظم البلدان محولًا في الطرف البعيد لترجمة التكوين على موصلات 8P8C المعيارية إلى مقبس الحائط القياسي للهاتف المحلي . في أمريكا الشمالية، لا يلزم وجود محول لاستخدامات معينة: مع المنافذ السلكية في نمط T568A القياسي المفضل ، بالنسبة للمقابس 6P2C المستخدمة بشكل شائع لمعدات الهاتف أحادية الخط (على سبيل المثال مع RJ11 )، والمقابس 6P4C المستخدمة للهواتف ذات الخطين بدون طاقة (على سبيل المثال مع RJ14 ) والهواتف أحادية الخط مع الطاقة (مرة أخرى RJ11)، تكون اتصالات الهاتف متوافقة فعليًا وكهربائيًا مع مقبس 8P8C الأكبر ، ولكن مع المنافذ السلكية مثل T568B ، وهو أمر شائع ولكنه غالبًا ما يكون مخالفًا للمعيار، يعمل الزوج الأول فقط، أي الخط 1. ^{[أ] اتصالات} RJ25 و RJ61 متوافقة فعليًا ولكنها غير متوافقة كهربائيًا، ولا يمكن استخدامها. في المملكة المتحدة، يجب أن يكون المحول موجودًا في الطرف البعيد لأن مقبس BT المكون من 6 دبابيس غير متوافق فعليًا مع 8P8C.

من الشائع ترميز كابلات لوحة التوصيل بالألوان لتحديد نوع الاتصال، على الرغم من أن معايير الكابلات الهيكلية لا تتطلب ذلك إلا في حقل جدار التمييز. ^{[ حدد ]}

تتطلب معايير الكابلات توصيل جميع الموصلات الثمانية في كابل Cat 5e/6/6A.

يمكن لأنظمة الهاتف IP تشغيل الهاتف والكمبيوتر على نفس الأسلاك، مما يلغي الحاجة إلى أسلاك هاتف منفصلة.

بغض النظر عن نوع كابل النحاس (Cat 5e/6/6A)، فإن المسافة القصوى هي 90 مترًا لتثبيت الرابط الدائم، بالإضافة إلى بدل إجمالي يبلغ 10 أمتار من أسلاك التوصيل في النهايات.

يمكن لكل من Cat 5e وCat 6 تشغيل تطبيقات الطاقة عبر Ethernet (PoE) بفعالية حتى مسافة 90 مترًا . ومع ذلك، نظرًا لتبديد الطاقة الأكبر في كابل Cat 5e، فإن الأداء وكفاءة الطاقة أعلى عند استخدام كابلات Cat 6A لتشغيل أجهزة PoE والاتصال بها. ^[1]

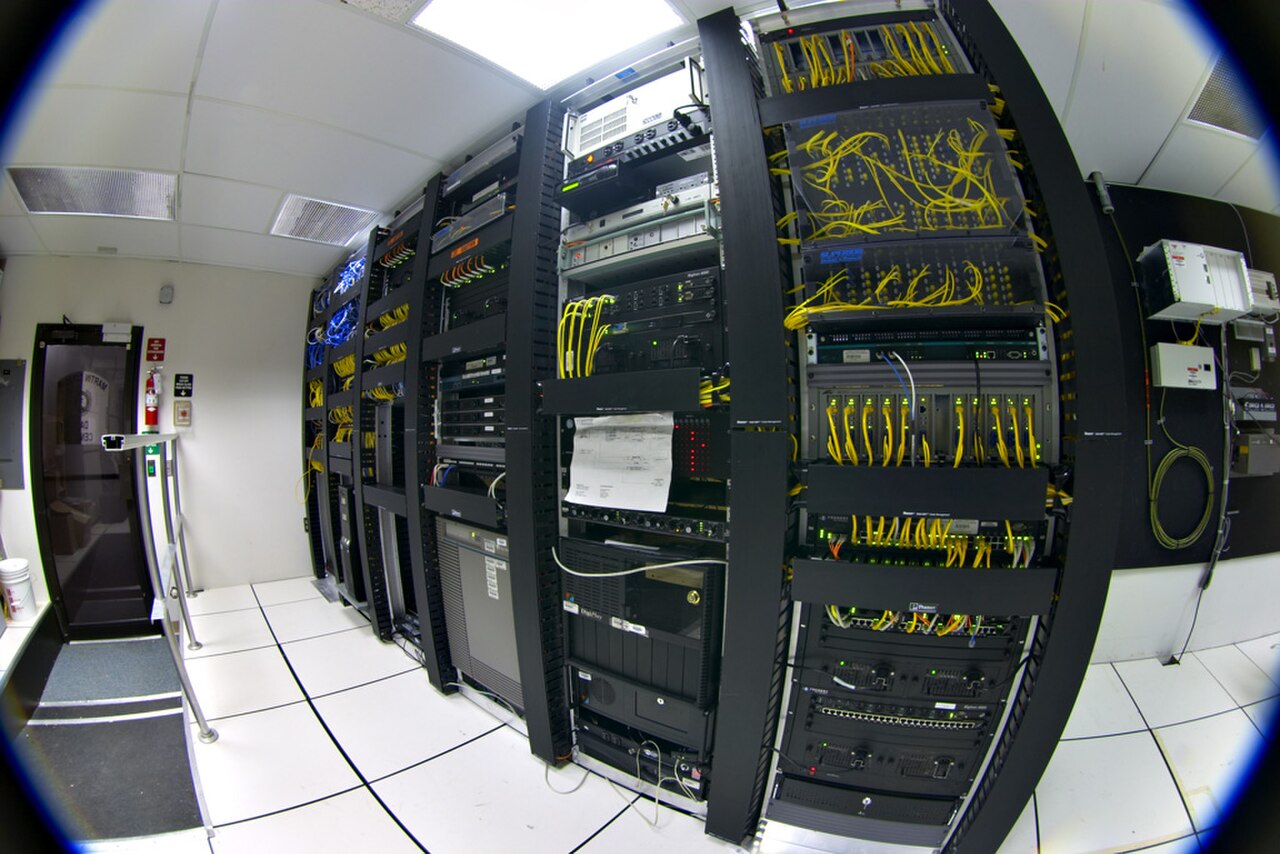

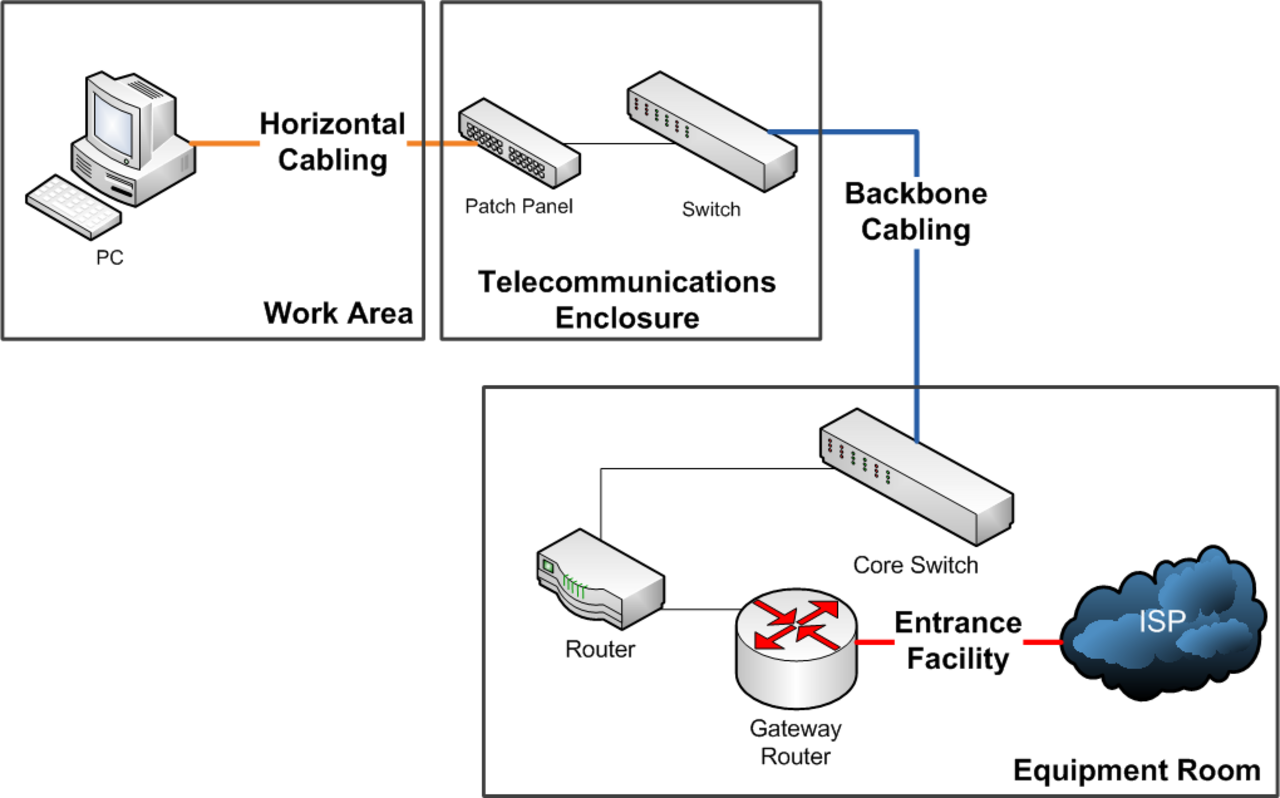

تتكون الكابلات الهيكلية من ستة أنظمة فرعية: ^[2]

• مرافق الدخول هي النقطة التي تنتهي عندها شبكة شركة الهاتف وتتصل بالأسلاك الموجودة في الموقع والتي تنتمي إلى العميل.
• تحتوي غرف المعدات على نقاط تجميع المعدات والأسلاك التي تخدم المستخدمين داخل المبنى أو الحرم الجامعي.
• الكابلات الأساسية هي توصيلات الكابلات بين المباني وداخلها في الكابلات الهيكلية بين مرافق المدخل وغرف المعدات وخزانات الاتصالات. تتكون الكابلات الأساسية من وسائط النقل والوصلات المتقاطعة الرئيسية والوسيطة والوصلات الطرفية في هذه المواقع. يستخدم هذا النظام في الغالب في مراكز البيانات .
• يمكن أن تكون الأسلاك الأفقية عبارة عن أسلاك داخلية قياسية أو أسلاك مجمعة وتربط غرف الاتصالات بالمنافذ الفردية أو مناطق العمل على الأرض، وعادةً من خلال مسارات الأسلاك أو القنوات أو مساحات السقف في كل طابق. يكون التوصيل الأفقي المتقاطع هو المكان الذي يتصل فيه الكابل الأفقي بلوحة توصيل أو كتلة مثقبة، والتي يتم توصيلها بواسطة كابلات العمود الفقري بمرفق التوزيع الرئيسي.
• غرف الاتصالات أو حاوية الاتصالات هي عبارة عن رابط بين الكابلات الأساسية والكابلات الأفقية.
• تقوم مكونات منطقة العمل بربط معدات المستخدم النهائي بمنافذ نظام الكابلات الأفقية.

تُستخدم معايير توصيلات الشبكات دوليًا وتنشرها ISO/IEC وCENELEC ورابطة صناعة الاتصالات (TIA). تستخدم معظم الدول الأوروبية معايير CENELEC أو اللجنة الكهروتقنية الدولية (IEC) أو المنظمة الدولية للمعايير (ISO). الوثيقة الرئيسية لـ CENELEC هي EN50173، والتي تقدم روابط سياقية للمجموعة الكاملة من وثائق CENELEC. تتصدر ISO/IEC 11801 وثائق ISO/IEC. ^[3] في الولايات المتحدة، تصدر رابطة صناعة الاتصالات معايير ANSI/TIA-568 لكابلات الاتصالات في المباني التجارية.
