كابل التصحيح

تحتاج هذه المقالة إلى مصادر إضافية للتحقق . يُرجى المساعدة في تحسين هذه المقالة بإضافة مصادر موثوقة . قد يتم الطعن في المواد غير الموثقة وإزالتها. البحث عن المصادر:  "Patch cable" – الأخبار  · الصحف  · الكتب  · العلماء  · JSTOR ( سبتمبر 2014 ) ( تعرف على كيفية ووقت إزالة هذه الرسالة )

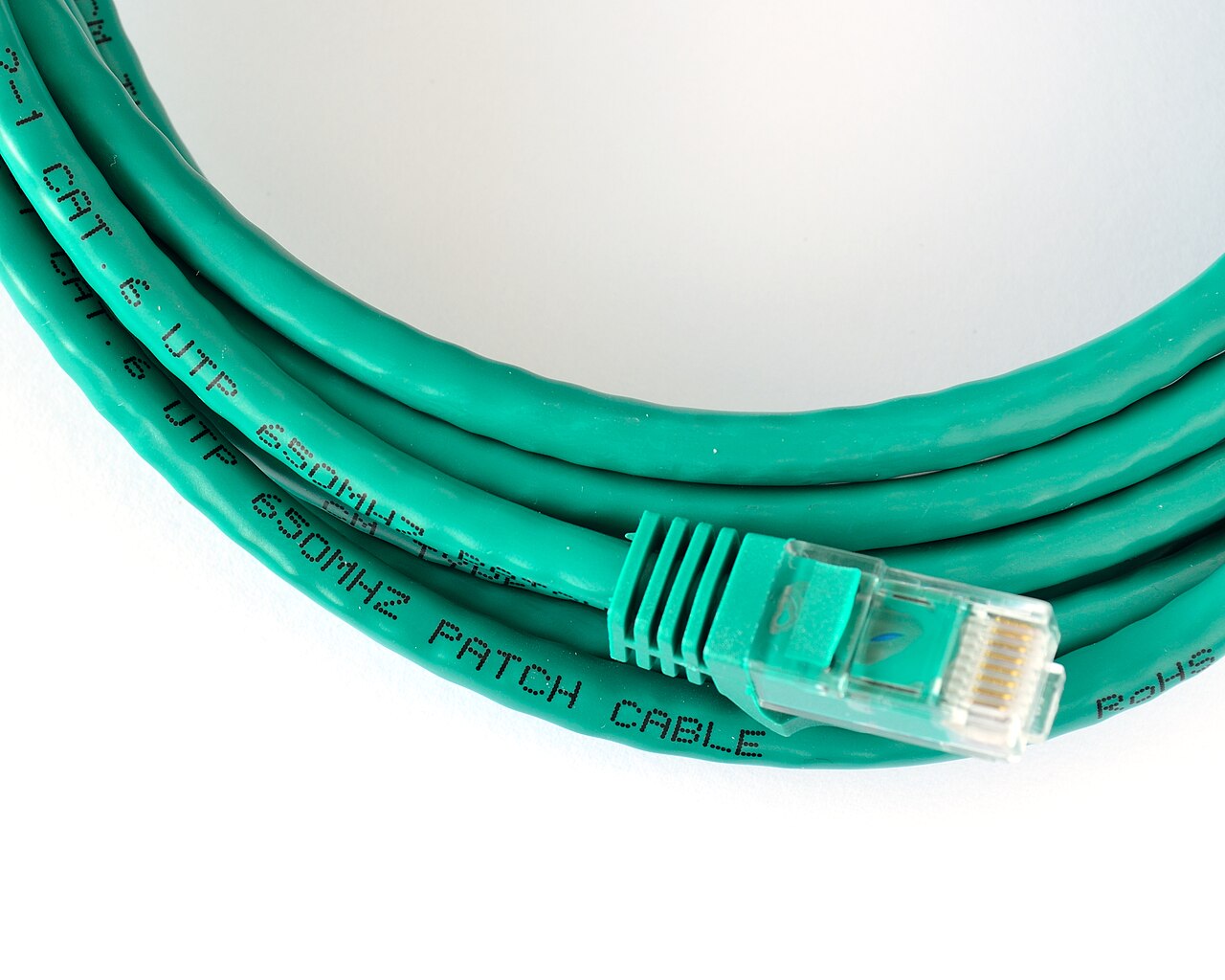

كبل التصحيح أو سلك التصحيح أو سلك التصحيح هو كبل كهربائي أو كبل ألياف ضوئية يستخدم لتوصيل ("توصيل") جهاز إلكتروني أو بصري بجهاز آخر لتوجيه الإشارة. يتم توصيل الأجهزة من أنواع مختلفة (على سبيل المثال، مفتاح متصل بجهاز كمبيوتر، أو مفتاح متصل بجهاز توجيه ) باستخدام أسلاك التصحيح.

عادةً ما يتم إنتاج أسلاك التوصيل بألوان مختلفة عديدة بحيث يمكن تمييزها بسهولة عن بعضها البعض. تشمل أنواع أسلاك التوصيل كابلات الميكروفون وكابلات مطيافية الألياف الضوئية وكابلات تمديد سماعات الرأس وموصل XLR وموصل الهاتف الصغير (TT) وموصل RCA وكابلات موصل الهاتف TRS مقاس ¼ بوصة (وكذلك كابلات Ethernet المعيارية ) والأسلاك السميكة الشبيهة بالخرطوم ( كابل الثعبان ) المستخدمة لحمل إشارات الفيديو أو التضخيم. ومع ذلك، تشير أسلاك التوصيل عادةً فقط إلى الأسلاك القصيرة المستخدمة مع لوحات التوصيل .

نشأ مصطلح "التصحيح" من الاستخدام المبكر في استوديوهات الهاتف والراديو، حيث يمكن استبدال المعدات الإضافية التي يتم الاحتفاظ بها في وضع الاستعداد مؤقتًا بالأجهزة المعطلة. ^{[ بحاجة لمصدر ]} تم إجراء إعادة الاتصال هذه عبر أسلاك التصحيح ولوحات التصحيح، مثل حقول المقبس في لوحات مفاتيح الهاتف من النوع السلكي. علاوة على ذلك، يمكن أن يؤدي التصحيح أيضًا إلى إنشاء اتصالات غير نمطية مؤقتة بين الأجهزة لاحتياجات غير عادية. تستخدم أجهزة توليف الموسيقى التناظرية عادةً كابلات التصحيح لربط الأقسام الوظيفية، مثل المذبذبات والمرشحات وما إلى ذلك.

يختلف كبل التصحيح عن الكبلات الهيكلية القياسية في أن كبل التصحيح مجدول من أجل المرونة، في حين أن الكبل القياسي مصنوع من النحاس الصلب. ولأن كبل التصحيح مصنوع من النحاس المجدول فإن التوهين (فقدان الإشارة) يكون أعلى في كبل التصحيح مقارنة بالكبل الصلب، لذا يجب الالتزام بالأطوال القصيرة. ^[1]

يمكن أن تكون قصيرة مثل 3 بوصات (76 مم)، لتوصيل المكونات المكدسة أو توجيه الإشارات عبر لوحة توصيل ، أو بين 6 و50 مترًا (20 و164 قدمًا) للكابلات الثعبانية. مع زيادة الطول، تصبح الكابلات أكثر سمكًا أو أكثر حماية، أو كليهما، لمنع فقدان الإشارة ( التوهين ) وإدخال ترددات الراديو غير المرغوب فيها والطنين ( التداخل الكهرومغناطيسي ).

غالبًا ما تكون أسلاك التوصيل مصنوعة من كابلات محورية ، حيث يتم نقل الإشارة عبر قلب محمي، ويتم نقل التوصيل الكهربائي الأرضي أو الأرضي عبر شبكة سلكية تحيط بالقلب. يتم توصيل كل طرف من الكابل بموصل بحيث يمكن توصيل السلك. قد تختلف أنواع الموصلات على نطاق واسع، وخاصة مع الكابلات القابلة للتكيف.

قد تكون أسلاك التصحيح:

• الأسلاك أحادية الموصل باستخدام، على سبيل المثال، موصلات الموز (أو المقابس الدبوسية )
• الكابلات المحورية التي تستخدم، على سبيل المثال، موصلات BNC
• كابلات Cat5 أو Cat5e أو Cat6 أو Cat6A محمية أو غير محمية باستخدام موصلات معيارية 8P8C (RJ-45) مع أسلاك T568A أو T568B المستقيمة (الكابلات المعيارية الموصلة بـ T568A في أحد الطرفين وT568B في الطرف الآخر يشار إليها عادةً باسم كابلات التقاطع )
• كابلات الألياف الضوئية المؤهلة للاستخدام مع معدات التحليل الطيفي للألياف الضوئية المعيارية

يتم تزويد سلك التصحيح دائمًا بموصلات في كلا الطرفين. يشبه ذيل الخنزير سلك التصحيح وهو الاسم غير الرسمي الذي يُطلق على الكبل المزود بموصل في أحد الطرفين وأسلاك عارية (أو ألياف عارية) في الطرف الآخر. في سياق كبلات النحاس، يُشار إلى هذه الكابلات أحيانًا باسم حبال التصحيح غير الحادة والطرف غير الموصل ("ذيل الخنزير") مخصص للتوصيل الدائم بمكون أو طرف. يمكن وصف ذيل الخنزير للألياف الضوئية ، على النقيض من ذيل الخنزير النحاسي، بشكل أكثر دقة على أنه موصل وليس كبلًا أو سلكًا. ذيل الخنزير للألياف هو ألياف ضوئية مفردة قصيرة ومُحكمة التخزين عادةً ، بها موصل ضوئي مثبت مسبقًا في أحد الطرفين وطول من الألياف المكشوفة في الطرف الآخر. يتم تجريد نهاية ذيل الخنزير للألياف وتوصيلها بالدمج إلى ليفة واحدة من جذع متعدد الألياف. يؤدي توصيل ذيل الخنزير لكل ليفة في الجذع إلى "فصل" الكبل متعدد الألياف إلى أليافه المكونة للتوصيل بالمعدات الطرفية. ^[2]

تُستخدم مجموعة متنوعة من الكابلات لنقل الإشارات الكهربائية في استوديوهات تسجيل الصوت ومع الآلات الموسيقية الإلكترونية أو الكهربائية. عادةً ما يتم توصيل الميكروفونات بلوحات الخلط أو أنظمة PA باستخدام كابلات ميكروفون XLR التي تستخدم موصلات XLR ثلاثية الدبابيس . تستخدم مجموعة كبيرة من الآلات الكهربائية أو الإلكترونية أسلاك توصيل أحادية مقاس 1/4 بوصة لتوصيل الآلة بالمضخم، مثل الجيتار الكهربائي أو الجيتار الجهير أو جهاز التوليف أو البيانو الكهربائي أو آلة الطبول الإلكترونية . غالبًا ما يستخدم الموسيقيون الذين يعزفون على الآلات الكهربائية أو الإلكترونية كابلات أطول (من 10 إلى 20 قدمًا) بين آلاتهم ومضخمهم، ثم يستخدمون أسلاك توصيل أقصر (من بضع بوصات إلى قدم أو قدمين) لتوصيل سلاسل أجهزة التأثيرات أو دواسات " صندوق الدواسة " أو معالجات الإشارة الأخرى.

يقوم منسقو الأسطوانات الذين يستخدمون مشغلات الأسطوانات بتوصيل أقراصهم الدوارة بخلاطات أو أنظمة صوتية عامة باستخدام موصلات RCA استريو . يتعين على منسقي الأسطوانات في بعض الأحيان استخدام معدات ذات أنواع متعددة من الكابلات، مما قد يؤدي إلى صعوبات في الاتصال؛ على سبيل المثال، تستخدم مشغلات الأسطوانات وخلاطات الأسطوانات الخاصة بمنسق الأسطوانات موصلات RCA، ولكن إذا استخدموا آلة طبول أو مركب جهير، فقد يكون به موصل أحادي مقاس 1/4 بوصة. لحل هذه المشكلة، يمكن لمنسقي الأسطوانات استخدام محولات أو كابلات خاصة (على سبيل المثال، RCA إلى موصل أحادي مقاس 1/4 بوصة). تُستخدم الكابلات ذات العيار الأثقل لنقل الإشارات المكبرة من مكبرات الصوت إلى مكبرات الصوت (سواء في نظام صوتية عامة أو مع مكبرات الصوت للآلات الموسيقية ). يمكن لكابلات موصل الهاتف TRS مقاس ¼ بوصة أن تحمل إشارات استريو، لذلك تُستخدم لسماعات الرأس الاستريو ولأغراض التوصيل (على سبيل المثال، إدخال تأثير في وصلة إدخال في خلاط).

تستخدم أماكن الموسيقى وقاعات الحفلات الموسيقية واستوديوهات التسجيل أيضًا سلكًا أكثر سمكًا يشبه الخرطوم يسمى كبل الثعبان (أو "الثعبان")، والذي يتكون من حزمة من العديد من الكابلات الفردية مع لوحات توصيل في كل طرف بحيث يمكن توصيل معدات الصوت. لوحة التوصيل عبارة عن لوحة مسطحة من موصلات الصوت حيث يمكن توصيل كابلات XLR (غالبًا "ذكر" و"أنثى") ومقابس مقاس 1/4 بوصة. يجعل الكبل "الثعبان" الإعداد أكثر ملاءمة، لأنه إذا لم يكن لدى مهندس الصوت "ثعبان"، فسوف يتعين عليه تشغيل 20 أو 30 كابل ميكروفون وأداة فردية من المسرح إلى كابينة الخلط. يمكن أن تتشابك الكابلات أو تختلط، وسيكون من الصعب معرفة، عند مواجهة 20 موصلًا في نهاية مسار الكابل، أي كابل مرتبط بأي ميكروفون أو أداة. لوحة التوصيل مرقمة، بحيث يمكن للمهندس ملاحظة الميكروفون أو الأداة الموصلة بكل اتصال مرقم.

يمكن أيضًا استخدام كابلات التصحيح على أجهزة توليف الفيديو .
