عدادات جايجر للدفاع المدني

تحتاج هذه المقالة إلى مصادر إضافية للتحقق . يُرجى المساعدة في تحسين هذه المقالة بإضافة مصادر موثوقة . قد يتم الطعن في المواد غير الموثقة وإزالتها. البحث عن مصادر:  "عدادات جايجر للدفاع المدني" - أخبار  · صحف  · كتب  · باحث  · JSTOR ( أغسطس 2012 ) ( تعرف على كيفية ومتى تزيل هذه الرسالة )

عداد جايجر هو اسم عامي لأي جهاز قياس إشعاع محمول باليد في الدفاع المدني ، ولكن معظم أجهزة الدفاع المدني كانت عبارة عن أجهزة مسح إشعاعي ذات غرف أيونية قادرة على قياس مستويات عالية فقط من الإشعاع والتي ستكون موجودة بعد حدث نووي كبير.

تم إصدار معظم أجهزة قياس جايجر وأجهزة مسح الغرف الأيونية من قبل منظمات الدفاع المدني الحكومية في العديد من البلدان منذ الخمسينيات في خضم الحرب الباردة في محاولة للمساعدة في إعداد المواطنين لهجوم نووي.

لا يزال العديد من هذه الأجهزة نفسها قيد الاستخدام حتى اليوم في بعض الولايات، بما في ذلك تكساس، تحت سلطة مكتب تكساس لمكافحة الإشعاع. يتم صيانتها ومعايرتها بانتظام ونشرها في أقسام الإطفاء وخدمات الطوارئ الأخرى.

تأتي عدادات الأقراص المضغوطة في مجموعة متنوعة من النماذج المختلفة، ولكل منها قدرات محددة. يحتوي كل من هذه النماذج على مقياس تناظري من 1 إلى 5، مع علامات 1/10. وبالتالي، عند X10، يقرأ العداد من 1 إلى 50.

تم إنتاج أجهزة قياس الأقراص المضغوطة بواسطة عدد من الشركات المختلفة بموجب عقود. ومن بين العديد من الشركات المصنعة التي تم التعاقد معها: Victoreen وLionel وElectro Neutronics وNuclear Measurements وChatham Electronics وInternational Pump and Machine Works وUniversal Atomics وAnton Electronic Laboratories؛ وLanders وFrary وClark؛ وEl Tronics وJordan وNuclear Chicago. وبغض النظر عن الشركة المصنعة، فإن معظم العدادات تُظهر نفس الخصائص الفيزيائية الأساسية، وإن كانت هناك اختلافات طفيفة بين بعض عمليات الإنتاج: وهي عبارة عن علبة صفراء بمقابض سوداء وحواف للعدادات. وكانت معظم أجهزة القياس الأمريكية تحمل ملصق "CD" على جانب العلبة.

هذه هي الأجهزة التي تستخدم مبدأ جايجر للكشف.

جهاز CD V-700 هو عداد جايجر يستخدم مسبارًا مزودًا بأنبوب جايجر-مولر تم تصنيعه بواسطة العديد من الشركات بموجب عقد مع وكالات الدفاع المدني الفيدرالية الأمريكية في الخمسينيات والستينيات من القرن العشرين. هذه الوحدة حساسة للغاية ويمكن استخدامها لقياس مستويات منخفضة من إشعاع جاما واكتشاف إشعاع بيتا . في حالات المجالات الإشعاعية العالية، يمكن أن يتشبع أنبوب جايجر، مما يتسبب في قراءة العداد لمستوى منخفض جدًا من الإشعاع (قريب من 0 R/h) ومن هنا تأتي ضرورة أجهزة مسح حجرة الأيونات المصاحبة.

يُعد جهاز CD V-718 أحد أشكال أجهزة AN/VDR-2 RADIAC العسكرية الأمريكية التي تصنعها شركة Nuclear Research Corporation، التي تقع في ولاية نيوجيرسي الأمريكية . اشترت وكالة إدارة الطوارئ الفيدرالية (FEMA) كمية من أجهزة CD V-718 في تسعينيات القرن العشرين كمكمل وبديل جزئي لأجهزة القياس القديمة الموجودة في المخزون. يختلف جهاز CD V-718 عن جهاز AN/VDR-2 العسكري بشكل أساسي من خلال طلائه باللون الأصفر اللامع "للدفاع المدني" بدلاً من الأخضر الزيتوني وتدرجه في Röntgens بدلاً من Grays . يعد جهاز CD V-718 جهازًا أكثر حداثة وتطورًا من أجهزة قياس CD السابقة ومجهزًا بمسبار يحتوي على أنبوبي جايجر-مولر بحساسيات مختلفة، ويمكنه تغطية نطاق أوسع بكثير من مستويات الإشعاع مقارنة بعدادات جايجر السابقة وأجهزة مسح حجرة الأيونات مجتمعة (من .001mR/h إلى 10000 R/h). نتيجة لتراثها العسكري، فإن جهاز CD-V-718 أكثر متانة من أجهزة قياس CD السابقة، ويمكن تركيبه بسهولة في المركبات. ^[1]

هذه هي الأدوات التي تستخدم مبدأ غرفة التأين.

إذا لوحظ أن العداد الموجود على أي من أجهزة غرفة الأيونات يستجيب على الإطلاق لمصدر إشعاع، فيجب النظر في إخلاء المنطقة. لا يُتوقع أن يتسبب أي مصدر معفي قانونًا من إشعاع جاما في أي انحراف مرئي للعداد على أكثر إعداداته حساسية، لذلك يمكن افتراض أن مثل هذا المجال الإشعاعي قد يكون خطيرًا. لا يُتوقع من مثل هذا العداد اكتشاف وجود الإشعاع باستثناء المستويات العالية جدًا التي قد توجد في حالة تفجير سلاح نووي أو إطلاق كبير للمواد المشعة مثل انهيار مفاعل نووي . تقترب وحدات غرفة أيونات CD V الآن من 50 عامًا على الأقل وأنها تحتوي على أجزاء حساسة للرطوبة، لذلك يلزم إجراء معايرة وتفتيش متكرر نسبيًا بواسطة منشأة معتمدة ومجهزة بشكل صحيح لضمان وظيفة موثوقة ودقيقة.

كان CD V-710 مقياسًا آخر للمسح عالي المدى، ومع ذلك، على عكس CD V-720 وCD V-715 وCD V-717، فإن مقياسه هو 0-50 R/H فقط (0-0.5 و0-5 و0-50) مما يجعله أكثر من مجرد مقياس متوسط ​​المدى، ومع ذلك فهو لا يزال مرتفعًا للغاية بحيث لا يستجيب لأي مصادر معفاة. تم تصنيع CD V-710 في 5 إصدارات مختلفة من عام 1955 إلى عام 1958 على الأقل، تم إنتاج الطراز 1 بواسطة El-Tronics، وتم إنتاج الطرازين 2 و4 بواسطة Jorden Electronics، وتم إنتاج الطرازين 3 و5 بواسطة Victoreen Instruments، وكان الطرازان 1-3 معدنيين، وكان الطرازان 4 و5 بلاستيكيين. تستخدم جميع إصدارات CD V-710 مزيجًا من بطاريات D وبطاريات B قديمة 22.5 فولت. بحلول عام 1959، تم شراء 170,750 طائرة، ولكن في النهاية تم استبدال هذا النموذج بـ CD V-715 وفي سبتمبر 1985 أصدرت FEMA تعليمات بأنه يجب التخلص من طائرات CD V-710 المتبقية باعتبارها قديمة.

يعد هذا الجهاز من أكثر أجهزة قياس الدفاع المدني شيوعًا في الولايات المتحدة الأمريكية في السوق اليوم. وهو عبارة عن جهاز قياس مسح إشعاعي بسيط بغرفة أيونية، مصمم خصيصًا للحقول ذات الإشعاع العالي والتي ستعطي عدادات جايجر قراءات غير صحيحة لها (انظر أعلاه). لا تقرأ أجهزة القياس الإشعاعية إشعاعات ألفا أو بيتا. وهي تعمل عن طريق اختراق الإشعاع لهيكل الوحدة وغرفة التأين المغلقة لإنتاج قراءة مرئية بين 0.1 R/h و500 R/h (× 0.1، × 1، × 10، و× 100 مقياس). تتحكم غرفة الأيونات CDV-715 في أنبوب 5886 من النوع الصغير للغاية، ولكن لا توجد حاجة إلى بطاريات 22.5 فولت لدائرة B لهذا الأنبوب. يوفر مذبذب ترانزستور متصل بمحول رافع التيار التيار B اللازم للأنبوب، مع الثنائيات المعدلة اللازمة ومكثفات التصفية . وبالتالي يتم تشغيل الوحدة بالكامل بواسطة خلية D واحدة بقوة 1.5 فولت.

على غرار CD V-715، تقرأ هذه الوحدة من 0.1R/h إلى 500R/h. وهي أيضًا عبارة عن مقياس مسح مزود بغرفة تأين، ومع ذلك فإن غرفة هذه الوحدة قابلة للفصل لتعليقها خارج ملجأك أو قبو منزلك. عند استخدامها، يتم إدخال غرفة التأين في كيس أصفر مضاد للتلوث، وربطها وتعليقها خارج ملجأ القنابل لقياس مستويات النشاط الإشعاعي من مسافة آمنة. ثم يتم توصيل سلك محوري ممتد، يتم تخزينه عادةً داخل الوحدة، من الغرفة الخارجية إلى العداد الداخلي. تُستخدم بكرة السلك المحوري لدعم العداد للقراءة. وهذا يسمح لمن يختبئون بالانتظار حتى تنخفض مستويات الإشعاع الخارجية إلى مستوى "آمن" قبل الخروج. عند استخدام كابل التمديد، يمكن تقليل دقة العداد قليلاً إلى 20% زائد أو ناقص.

على غرار CD V-715، فإن CD V-720 عبارة عن جهاز قياس مسح ثابت الموضع لغرفة التأين. ومع ذلك، على عكس أي جهاز قياس مسح آخر، فإن هذه الوحدة بها درع بيتا متحرك في الجزء السفلي من الوحدة للكشف عن مستويات عالية من إشعاع بيتا. عند تحريكها إلى الوضع المفتوح، يُسمح لجسيمات بيتا باختراق غرفة التأين مباشرة. مع إغلاق درع بيتا، يمكن فقط لأشعة جاما اختراق كل من الدرع وغرفة التأين. يقرأ هذا الجهاز من 1 R/h إلى 500 R/h (مقاييس ×1 و×10 و×100). تم إنتاج CD V-720 في 4 طرز (1 و2 و3 و3A)، حيث صنعت Chatham الطراز 1، وصنعت Landeds Fray and Clark الطراز 3 (جنبًا إلى جنب مع Victoreen Instruments)، وصنعت Victoreen Instruments جميع الطرز الأخرى. استخدمت جميع طرازات Victoreen، باستثناء طرازي 3 و3A، مزيجًا من بطاريات D و22.5 فولت B، بينما استخدمت طرازات Victoreen 3 و3A بطاريتين D فقط. وبحلول عام 1962، تم شراء 113231 بطارية، ولكن في سبتمبر 1985 أعلنت FEMA أن جميع الطرازات باستثناء طرازي Victoreen 3 و3A أصبحت قديمة.

هناك مقياس آخر جدير بالملاحظة وهو مقياس Kearny للتساقط النووي . وقد نُشرت خطط هذا المقياس في الملحق C من كتاب مهارات البقاء في الحرب النووية الذي كتبه كريسون كيرني من أبحاث أجريت في مختبر أوك ريدج الوطني . ^[2] وقد صُمم بحيث يمكن بناؤه من مواد منزلية بواسطة شخص يتمتع بقدرة ميكانيكية متوسطة عشية الهجوم. ^[3] وتُعرض الخطط بتنسيق قابل للطباعة في الصحف. ^[3]

صنعت الولايات المتحدة الأمريكية ما يقرب من 500000 عداد جايجر. وصنعت بريطانيا ما يقرب من 20000 من كل نوع من أنواعها الرئيسية، وهي تأتي في المرتبة الثانية بعد الولايات المتحدة. كما قامت دول أخرى بتصنيع بعض الأجهزة بأعداد أقل.

كانت الأجهزة الأمريكية التي يرجع تاريخها إلى عهد إدارة كينيدي مصممة لاستخدام إلكترونيات الترانزستور ذات الجهد المنخفض، ولا تزال البطاريات متوفرة حتى اليوم. ومع ذلك، فإن معظم أجهزة الدفاع المدني البريطانية التي تم الاحتفاظ بها حتى عام 1982 أو بعد ذلك تم تصنيعها من عام 1953 إلى عام 1957، وكانت تتطلب بطاريات ذات جهد عالي أصبحت قديمة بعد استبدال أجهزة الراديو الصمامية المحمولة بأجهزة الترانزستور.

تم تصميم كافة أدوات الدفاع المدني البريطانية بشكل مشترك من قبل وزارة الداخلية ووزارة الدفاع، وكانت أيضًا مسألة عسكرية.

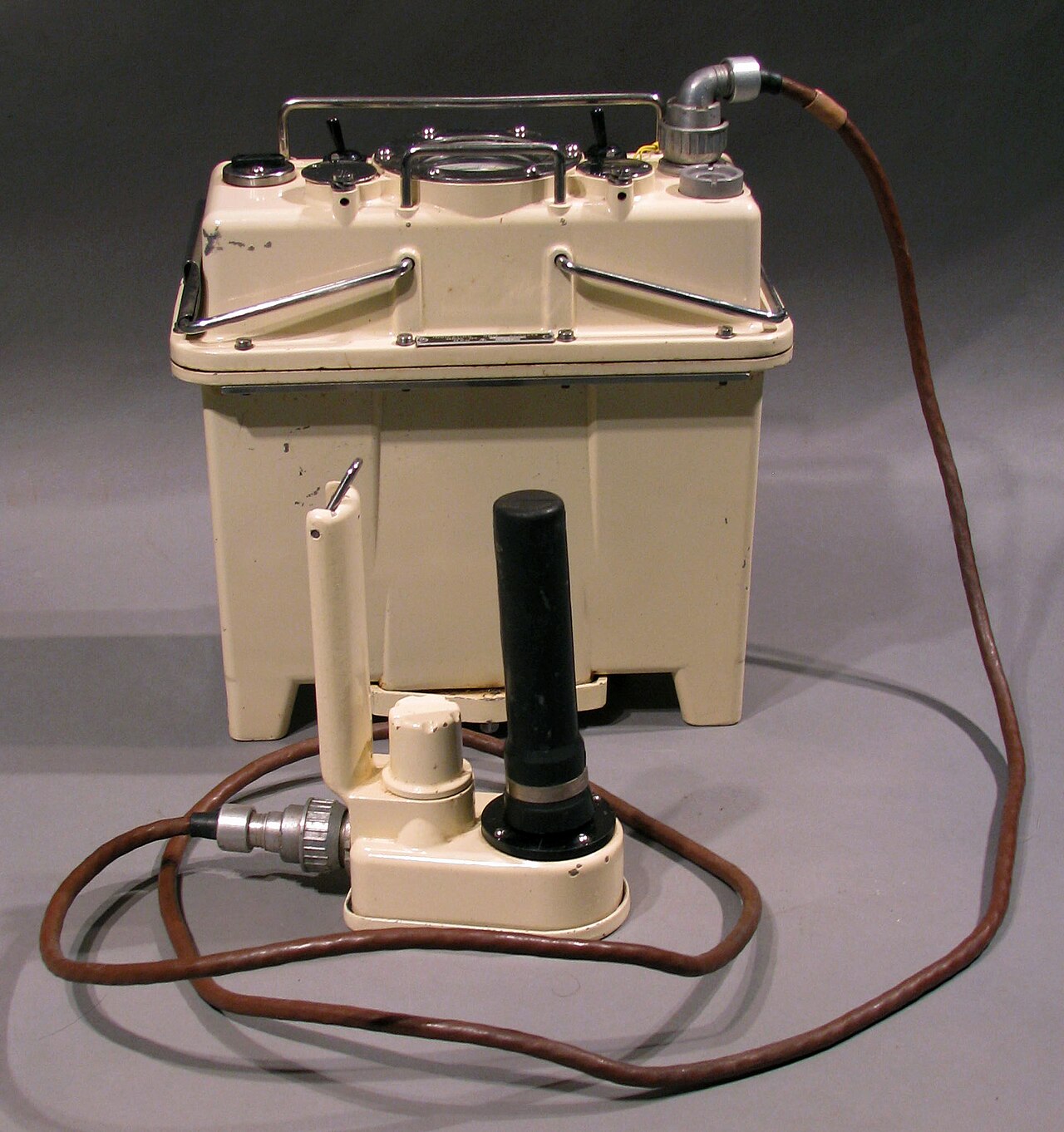

كانت أول مشكلة دفاع مدني بريطاني واسعة النطاق هي مجموعة عداد جايجر-مولر ، التلوث، رقم 1 - رقم المخزون "5CG0012"، لعام 1953. ^[4] كان لها نطاق 0-10 ميكرو روان/ساعة مع مسبار خارجي وسماعات رأس. تم تصميم هذا لاستخدام بطاريتين بقوة 150 فولت، على الرغم من أنه تم تزويدهما لاحقًا بحزمة طاقة اهتزازية تستخدم أربع خلايا زئبق بقوة 1.35 فولت أو، بدلاً من ذلك، حزمة طاقة كهربائية رئيسية. ظلت العديد من هذه الوحدات في الخدمة حتى ثمانينيات القرن العشرين. كان هناك أيضًا طراز Mk. 2 الذي استخدم موصلات مطاطية وكابل لوحدة المسبار، مقارنة بموصلات Plessey الخاصة بطراز Mk.1.

تم استخدام صمامات الكاثود البارد ودوائر ذات معاوقة عالية جدًا في جميع أنحاء الجهاز لتمديد عمر البطارية المفيد لأطول فترة ممكنة باستخدام التكنولوجيا الحالية.

يعود تاريخ "مقياس المسح الإشعاعي البريطاني رقم 2" ^[5] إلى الفترة من عام 1953 إلى عام 1956، وكان يتطلب بطاريات عالية الجهد 15 و30 فولتًا عفا عليها الزمن الآن وخلية قياسية 1.5 فولت، تُستخدم الأخيرة لتشغيل خيوط سخان الصمام ومصباح إضاءة المقياس. كانت هناك أيضًا وحدة تدريب، ^[6] تقيس 0-300 ميلي رن/ساعة، وتعمل بأربع بطاريات 30 فولت بالإضافة إلى خلية واحدة 1.5 فولت للخيوط. استخدم هذا المقياس أنبوب جايجر-مولر كبير، على عكس غرفة التأين في RSM رقم 2.

وقد حظيت هذه العدادات بالاهتمام، حيث تم اختبارها على الغبار النووي في أستراليا بعد الاختبارات النووية في عملية بافالو ، وتم الاحتفاظ بها حتى عام 1982 من خلال تكليف الشركة المصنعة بإنتاج تشغيلات إنتاج خاصة بشكل منتظم من البطاريات القديمة.

في البداية، استخدم فيلق المراقبين الملكيين بالمملكة المتحدة جهاز RSM رقم 2 كجهاز رئيسي لكشف الإشعاع حتى تم استبداله بجهاز " مقياس المسح الثابت " المصمم خصيصًا لهذا الغرض، والذي استخدم نفس البطاريات القديمة ذات الجهد العالي مثل جهاز RSM. احتفظ فيلق المراقبين الملكيين بالمملكة المتحدة بجهاز RSM رقم 2 لاستخدامه أثناء عمليات المسح المتنقلة الخارجية "بعد الهجوم".

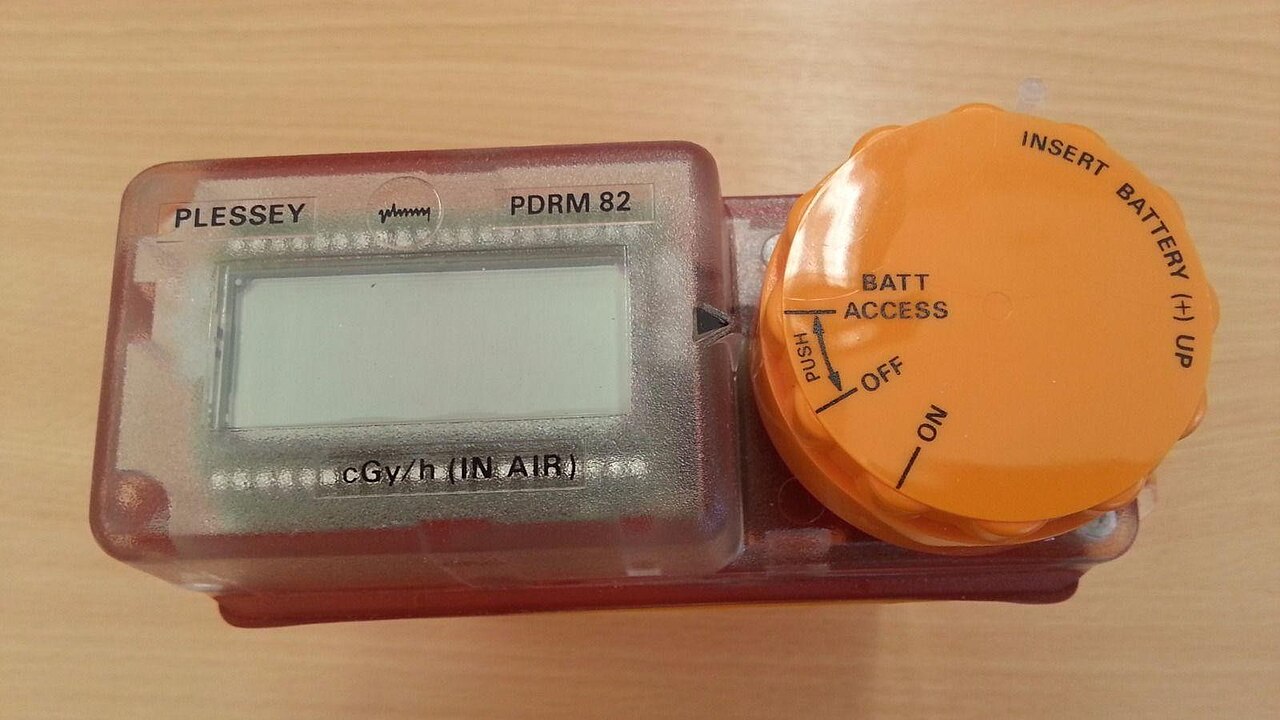

تم تصنيع جهاز قياس الجرعة المحمول (PDRM) 82 بواسطة شركة Plessey Controls ، وبدأ إصداره في عام 1982 للدفاع المدني، وخاصة فيلق المراقب الملكي ، واكتمل طرحه في عام 1985. يتميز هذا الطراز بأنه خفيف الوزن ومقاوم للماء، ويحتوي على شاشة LCD وعلبة بلاستيكية، بالإضافة إلى أنبوب جايجر مصغر (محمي ضد جسيمات بيتا )، على لوحة دوائر مطبوعة واحدة مقواة ضد النبضات الكهرومغناطيسية . وكان جهاز PDRM قادرًا على قياس معدل جرعة الإشعاع في نطاق 0.1 إلى 300 سنتي جراي . وقد صممته شركة Plessey لاستخدام ثلاث خلايا قياسية بجهد 1.5 فولت، ويتم التحكم فيه بواسطة معالج دقيق مع قراءة رقمية. وكانت الأجهزة موجودة في علبة برتقالية من البولي كربونات . وقد أعطى قراءات أكثر دقة من النماذج السابقة وبسبب الخلايا الجافة "c" يمكن تشغيل بطاريات الشعلة لمدة تصل إلى 400 ساعة.

للاستخدام من قبل هيئة المراقبين الملكية، تم توفير الجهاز أيضًا في الإصدار الثابت المسمى PDRM82(F). كان للإصدار الثابت مقبس محوري خارجي مثبت في الجزء الخلفي منه والذي يقبل كابلًا من كاشف التأين فوق الأرض تحت قبة خضراء من البولي كربونات . لأغراض التدريب، يمكن تغذية القراءات المحاكاة الموقوتة إلى الجهاز من ذاكرة EPROM .

تم الاحتفاظ بأجهزة شحن مقياس الجرعات المصنوعة من ألياف الكوارتز رقم 1 و2 التي تم تصنيعها في الفترة من 1958 إلى 1959 حتى أوائل تسعينيات القرن العشرين، حيث أنها تتضمن مولدًا بسيطًا يعمل بمقبض ولا تتطلب بطاريات على الإطلاق. تم تطوير جهاز شحن مقياس الجرعات للدفاع المدني البريطاني لاحقًا بواسطة شركة RA Stephen Ltd وتم تصنيعه من عام 1967 إلى عام 1988، ويستخدم خلية واحدة بقوة 1.5 فولت. وهو مشابه لأجهزة شحن مقياس الجرعات الأمريكية.
