مولد الساعة

مولد الساعة هو مذبذب إلكتروني يُنتج إشارة ساعة تُستخدم في مزامنة عمل الدائرة الكهربائية. تتراوح إشارة الساعة الناتجة من موجة مربعة متناظرة بسيطة إلى ترتيبات أكثر تعقيدًا. المكونات الأساسية المشتركة بين جميع مولدات الساعة هي دائرة رنين ومضخم.

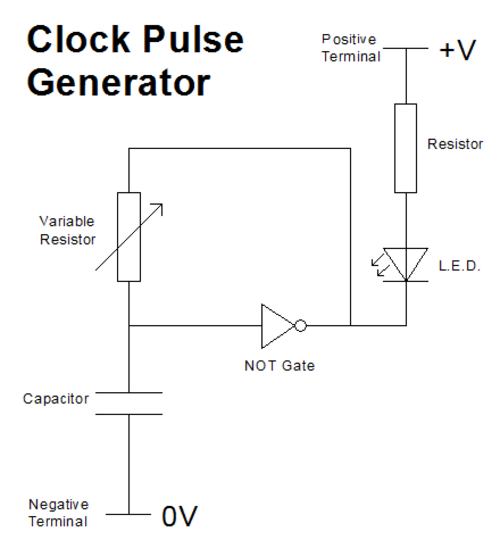

عادة ما تكون الدائرة الرنانة عبارة عن مذبذب كهرضغطية كوارتز ، على الرغم من أنه يمكن استخدام دوائر رنين أبسط وحتى دوائر RC .

تقوم دائرة مكبر الصوت عادةً بعكس الإشارة من المذبذب وإعادة تغذية جزء منها إلى المذبذب للحفاظ على التذبذب.

قد يحتوي المولد على أقسام إضافية لتعديل الإشارة الأساسية. على سبيل المثال، استخدم المعالج 8088 ساعة دورة تشغيل 2/3 ، مما استلزم أن يتضمن مولد الساعة منطقًا لتحويل دورة التشغيل 50/50، وهي دورة نموذجية للمذبذبات الخام.

تتضمن الأقسام الاختيارية الأخرى أقسامًا لتقسيم التردد أو مضاعفة تردد الساعة . تسمح مولدات الساعة القابلة للبرمجة بتغيير الرقم المستخدم في قسم التقسيم أو المضاعفة، مما يتيح اختيار أي تردد من بين مجموعة واسعة من ترددات الإخراج دون تعديل المكونات المادية.

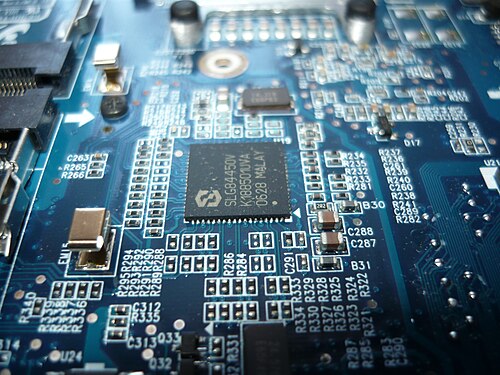

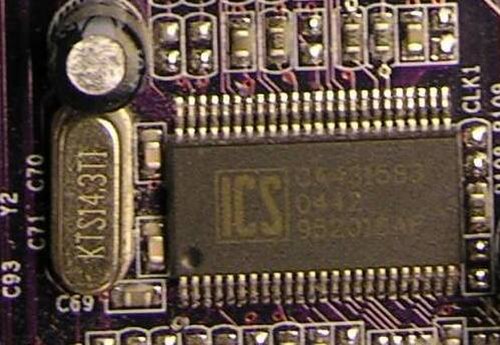

يقوم هواة الكمبيوتر عادةً بتغيير مولد الساعة في اللوحة الأم للتحكم في سرعة المعالج المركزي ، أو ناقل النظام الأمامي ، أو وحدة معالجة الرسومات ، أو ذاكرة الوصول العشوائي . في العادة، يقوم نظام الإدخال والإخراج الأساسي (BIOS) بضبط مولد الساعة القابل للبرمجة عند بدء التشغيل على القيمة المختارة؛ مع العلم أن بعض الأنظمة مزودة بخاصية تغيير التردد الديناميكي ، والتي غالباً ما تعيد برمجة مولد الساعة.

تُعد أجهزة TSG ساعات تُستخدم في جميع أنحاء شبكات مزودي الخدمة، وغالبًا ما تكون بمثابة مصدر التوقيت المتكامل للمبنى ( BITS ) لمكتب مركزي.

تعتمد أنظمة التحويل الرقمي وبعض أنظمة الإرسال (مثل SONET وRREX وLUBI ) على تزامن (أو توقيت) موثوق وعالي الجودة لتجنب الأعطال. ولتحقيق ذلك، يستخدم معظم مزودي الخدمة شبكات توزيع التزامن بين المكاتب بناءً على التسلسل الهرمي للطبقات، ويطبقون مفهوم BITS لتلبية احتياجات التزامن داخل المكاتب.

مولد إشارات التوقيت (TSG) هو جهاز توقيت يستقبل إشارات مرجعية للتوقيت كمدخلات ويولد إشارات مرجعية للتوقيت كمخرجات. يمكن أن تكون إشارات الإدخال المرجعية إما إشارات DS1 أو إشارات ساعة مركبة (CC)، ويمكن أن تكون إشارات الإخراج أيضًا إشارات DS1 أو CC (أو كليهما). يتكون مولد إشارات التوقيت من المكونات الستة المذكورة أدناه:

1. واجهة توقيت إدخال تقبل إشارات إدخال DS1 أو CC
2. مكون توليد التوقيت الذي يُنشئ إشارات التوقيت التي يستخدمها مكون توزيع التوقيت الناتج
3. مكون توزيع توقيت الإخراج الذي يستخدم إشارات التوقيت من مكون توليد التوقيت لإنشاء إشارات إخراج متعددة من نوع DS1 وCC
4. مكون مراقبة الأداء (PM) الذي يراقب خصائص التوقيت لإشارات الإدخال
5. واجهة إنذار تتصل بنظام مراقبة الإنذارات في المكتب المركزي.
6. واجهة تشغيل مخصصة لاستخدام الحرفيين المحليين والتواصل مع أنظمة التشغيل عن بعد
