رسم بياني لكوتس

في الرياضيات ، يُعرف مخطط كوتس أو مخطط تدفق كوتس ، نسبةً إلى سي إل كوتس، بأنه مخطط مرتبط بطريقة كوتس لحل نظام المعادلات الخطية . ^{[ 1 ] [ 2 ]}

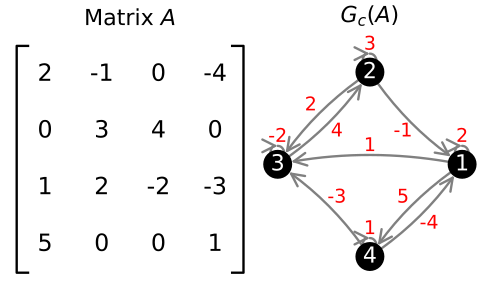

الرسم البياني لكوتس G_{_c} ( A ) المرتبط بمصفوفة A من الرتبة n  × n هو رسم بياني موجه ذو n عقدة، مُثقَّل، ومُصنَّف . ترتبط كل عقدة، مُصنَّفة من 1 إلى n ، بالصف/العمود المقابل لها في A. إذا كان العنصر a_{_ji} ≠ 0 ، فإنه يوجد ضلع موجه من العقدة i إلى العقدة j بوزن a _{_ji} . ^{[ 3 ]} بعبارة أخرى، الرسم البياني لكوتس للمصفوفة A هو الرسم البياني الذي تكون مصفوفة تجاوره هي منقولة A.

• مخطط التدفق (الرياضيات)
• رسم بياني لماسون
