CompactPCI

CompactPCI عبارة عن ناقل بيانات للربط البيني لأجهزة الكمبيوتر الصناعية، ^{[ 1 ]} يجمع بين موصل من نوع Eurocard وإشارات وبروتوكولات PCI . تأتي اللوحات بأحجام 3U أو 6U، وعادةً ما يتم ربطها عبر لوحة خلفية سلبية . يتم توحيد تخصيصات دبابيس الموصل من قبل منظمتي PICMG US وPICMG Europe. تسمح الموصلات والقواعد الكهربائية بوجود ثماني لوحات في قطاع PCI واحد. يُسمح بوجود قطاعات ناقل متعددة باستخدام الجسور . ^{[ 2 ]}

على عكس حلول Eurocard الأصلية مثل VME ، التي تستخدم موصلات بمسافة بين الدبابيس تبلغ 2.54 مم  (0.1 بوصة  )، تستخدم بطاقات CompactPCI موصلات مترية بمسافة بين الدبابيس تبلغ 2 مم، مصممة وفقًا لمعيار IEC 1076. تحتوي لوحات 3U على موصل J1 ذي 110 دبابيس، والذي ينقل إشارات ناقل PCI ذي 32 بت، وموصل J2 اختياري ذي 110 دبابيس، والذي ينقل إما مدخلات/مخرجات محددة من قبل المستخدم أو الـ 32  بت العليا من ناقل PCI اختياري ذي 64 بت. تحتوي بطاقات 6U على موصل J1 مطابق، وموصل J2 يُستخدم دائمًا لناقل PCI ذي 64 بت، بالإضافة إلى موصلات J3 وJ4 وJ5 لاستخدامات متنوعة إما كمدخلات/مخرجات محددة من قبل المستخدم أو إشارات محددة مثل إشارات الهاتف و/أو الإيثرنت . يدعم CompactPCI خاصية التوصيل السريع. بعض الدبابيس أطول قليلاً لتوفير تأريض مناسب عند إدخال الأجهزة وإزالتها.

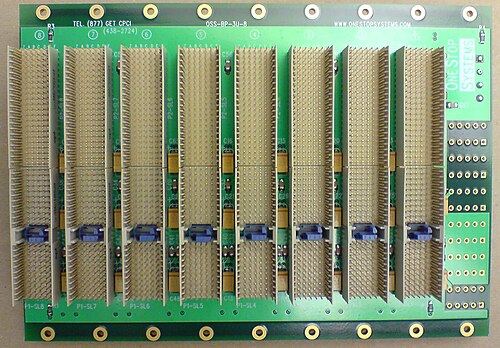

يمكن تصميم اللوحات الخلفية للعمل بجهد إدخال/إخراج 3.3  فولت أو 5  فولت. ويتم التمييز بينهما باستخدام مفتاح بلون "أصفر الكادميوم" للتشغيل بجهد 3.3 فولت، أو بلون "أزرق ساطع" للتشغيل بجهد 5 فولت. إذا كانت بطاقة CompactPCI تعمل بجهد إدخال/إخراج محدد، فستحتوي البطاقة على مفتاح ترميز ملون خاص به. أما إذا كانت البطاقة متوافقة مع كلا الجهدين، فقد لا تحتوي على أي مفتاح ترميز. توضح الصورة أعلاه  لوحة خلفية بثمانية فتحات تعمل بجهد إدخال/إخراج 5 فولت.

تمت المصادقة على معيار CompactPCI مبدئيًا باسم PICMG 2.0 في أواخر عام 1995 كلوحة خلفية سلبية لإشارات PCI. وتوفر سلسلة مواصفات 2.x من PICMG دعمًا لمجموعة متنوعة من التقنيات، بما في ذلك التبديل السريع (PICMG 2.1)، وإشارات الاتصالات الهاتفية (PICMG 2.5)، والأهم من ذلك، توسيع نطاق البنية ليشمل إيثرنت المُبدَّل (PICMG 2.16).

صُممت تقنية CompactPCI في الأصل لدعم بروتوكول إشارات PCI (ومن هنا جاء اسم "CompactPCI")، وقد تطورت لتشمل مجموعة متنوعة من التقنيات التي تتمحور حول استخدام موصل HM بحجم 2 مم في تصميمي 3U و6U. في الواقع، يتم تنفيذ العديد من الأنظمة بدون ناقل PCI على اللوحة الخلفية، مثل تلك التي تُنفذ باستخدام ربط لوحة إيثرنت مُبدَّل (PICMG 2.16).

من عيوب هذا التصميم أن دبابيس الإشارة يمكن أن تنحني عند إدخال جهاز جديد.

تشمل المعايير ذات الصلة CompactPCI Express و CompactPXI ، والتي تتبع مفهومًا مشابهًا، ولكنها تستبدل البروتوكولات والإشارات الخاصة بـ PCI Express و PXI على التوالي.

الاختصارات cPCI و CPCI و cPCIe و CPCIe هي مصطلحات عامية وليست مستخدمة رسميًا من قبل PICMG.
