DipTrace
DipTrace عبارة عن مجموعة برامج احتكارية لأتمتة تصميم الإلكترونيات (EDA)، تُستخدم لالتقاط المخططات الإلكترونية وتصميم لوحات الدوائر المطبوعة . تتضمن DipTrace أربعة تطبيقات: محرر المخططات، ومحرر لوحات الدوائر المطبوعة مع موجه تلقائي مدمج قائم على الشكل ومعاينة ثلاثية الأبعاد، ومحرر المكونات (رمز المخطط)، ومحرر الأنماط (بصمة لوحة الدوائر المطبوعة). [ 4 ]
سمات
- واجهة مستخدم بسيطة
- مخططات متعددة الصفحات وهرمية
- محاكي SPICE التناظري والرقمي
- توجيه الإشارات عالية السرعة والتفاضلية
- التوجيه اليدوي بالدفع والسحب
- إمكانيات استيراد وتصدير واسعة
- جهاز توجيه تلقائي قائم على الشكل
- عمليات تحقق متقدمة مع DRC في الوقت الفعلي
- معاينة ثلاثية الأبعاد للوحة الدوائر المطبوعة في الوقت الفعلي

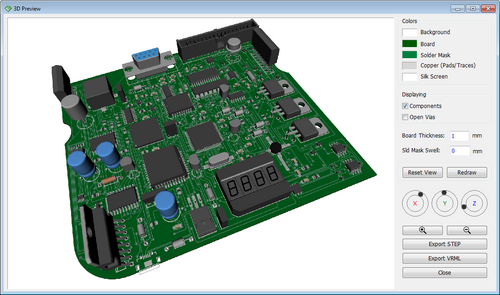

معاينة ثلاثية الأبعاد
تتضمن هذه الوحدة ميزة معاينة وتصدير ثلاثية الأبعاد في الوقت الفعلي. تعرض نموذج لوحة الدوائر المطبوعة المصنعة مع جميع المكونات المثبتة. يمكنك تدوير اللوحة حول ثلاثة محاور، والتكبير والتصغير في الوقت الفعلي، وتغيير ألوان اللوحة، ومناطق النحاس، وقناع اللحام، والطباعة الحريرية، والخلفية. تعمل المعاينة ثلاثية الأبعاد في جميع مراحل التصميم. يمكن تصدير اللوحة إلى صيغ STEP أو VRML 2.0 لنمذجة التصميم الميكانيكي بمساعدة الحاسوب (CAD). يتوفر أكثر من 7500 نموذج ثلاثي الأبعاد لحزم لوحات الدوائر المطبوعة مجانًا. يمكن تحميل نماذج ثلاثية الأبعاد مصممة خارجيًا بصيغ *.wrl و*.step و*.iges و*.3ds وإرفاقها بالأنماط في محرر الأنماط أو تخطيط لوحات الدوائر المطبوعة.
استيراد / تصدير
ابتداءً من الإصدار الخامس من برنامج DipTrace، فإنه يدعم استيراد وتصدير الملفات التالية (حسب قوائم البرنامج).
استيراد من محرر المخططات:
- Altium ASCII، DipTrace ASCII، DipTrace XML، Eagle Schematic، KiCad Schematic، OrCAD EDIF Schematic، P-CAD ASCII، P-CAD PDIF، PADS SCH ASCII 2005.
تصدير من محرر المخططات:
- DXF ، PDF ، قائمة المواد (BOM)، DipTrace ASCII، DipTrace XML، مخطط Eagle، P-CAD ASCII، قائمة توصيل SPICE ، قائمة توصيل المخططات (Accel، Allegro، KiCad، Mentor، OrCAD، PADS، P-CAD، Protel 2.0، Tango ).
استيراد من محرر لوحة الدوائر المطبوعة:
- DXF ، Gerber ، N/C Drill، Altium ASCII، DipTrace ASCII، DipTrace XML، Eagle Board، KiCad Board، OrCAD MIN Interchange، P-CAD ASCII، P-CAD PDIF، PADS PCB ASCII 2005، Sprint-Layout 6.0 Text-IO، Autorouter SES، PCB Netlist (Accel، Allegro، KiCad، Mentor، OrCAD، PADS، P-CAD، Protel 2.0، Tango).
تصدير من محرر لوحة الدوائر المطبوعة:
- DXF ، PDF ، Gerber ، Gerber X2، ODB++ ، IPC-2581C، IPC-D-356A، مثقاب N/C، مثقاب Mach 2/3، مثقاب OrCAD TAP، قائمة المواد (BOM)، التقاط ووضع ، DipTrace ASCII، DipTrace XML، لوحة Eagle، P-CAD ASCII، PADS PCB ASCII 2005، OrCAD MIN Interchange، Autorouter DSN، صورة ثلاثية الأبعاد ( STEP ، VRML ).
استيراد من محرر المكونات:
- DipTrace ASCII، DipTrace XML، Eagle XML (*.lbr)، Eagle Script (*.scr)، مكتبة KiCad (*.lib)، Altium ASCII (*.lia)، P-CAD ASCII (*.lia)، PADS ASCII (*.p، *.c)، BSDL Pinlist (*.bsd، *.bsdl، *.bsm).
تصدير من محرر المكونات:
- DipTrace ASCII، DipTrace XML، Eagle XML (*.lbr).
استيراد من محرر الأنماط:
- DipTrace ASCII، DipTrace XML، Eagle XML (*.lbr)، Eagle Script (*.scr)، KiCad Footprints، P-CAD/Altium ASCII (*.lia)، PADS ASCII (*.p، *.d).
تصدير من محرر الأنماط:
- DipTrace ASCII، DipTrace XML، Eagle XML (*.lbr).
الوحدات
يحتوي برنامج DipTrace على تطبيق تشغيل بخمسة أزرار يسمح للمستخدم بتشغيل كل وحدة من وحدات DipTrace بسرعة:
- محرر المخططات
- محرر لوحات الدوائر المطبوعة
- محرر المكونات
- محرر الأنماط
- ابدأ باستخدام دليل الفيديو (رابط لصفحة الويب التعليمية التي تحتوي على فيديو وملف PDF)

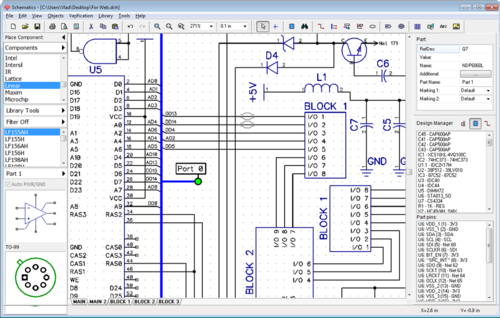

محرر المخططات
أداة تصميم دوائر متطورة تدعم المخططات الهرمية متعددة الصفحات والمستويات، وتوفر العديد من الميزات لتوصيلات الدبابيس المرئية والمنطقية. تضمن إدارة الوحدات المتداخلة سهولة تحويل الدوائر الرئيسية إلى لوحة دوائر مطبوعة (PCB)، وإضافة التعليقات التوضيحية إليها، أو استيرادها/تصديرها من/إلى برامج تصميم الدوائر الإلكترونية الأخرى، وتنسيقات التصميم بمساعدة الحاسوب (CAD)، وقوائم الشبكات. يتميز برنامج DipTrace Schematic بخاصية التحقق من قواعد ERC وتصدير Spice للمحاكاة الخارجية.
محرر لوحات الدوائر المطبوعة
أداة هندسية لتصميم اللوحات الإلكترونية، تتميز بتوجيه يدوي ذكي، وأزواج تفاضلية، وأدوات مطابقة الأطوال، وموجه تلقائي قائم على الشكل، وتحقق متقدم، ومدير لتكوين الطبقات، وإمكانيات استيراد وتصدير واسعة. تُحدد متطلبات التصميم من خلال فئات الشبكات، وقواعد الربط بين الفئات، وإعدادات تفصيلية حسب أنواع الكائنات لكل فئة أو طبقة. عند التوجيه باستخدام التحقق من قواعد التصميم في الوقت الفعلي، يُبلغ البرنامج عن الأخطاء فور حدوثها. كما يتحقق التحقق من قواعد التصميم من تفاوتات الطول والطور للأزواج التفاضلية، ويتحكم في مزامنة الإشارات للشبكات والناقلات (بما في ذلك تكوين الطبقات وتأخيرات الإشارة الناتجة عن أسلاك التوصيل). يمكن معاينة اللوحة ثلاثية الأبعاد وتصديرها إلى صيغة STEP لنمذجة التصميم الميكانيكي بمساعدة الحاسوب. يتوفر فحص قواعد التصميم بتفاصيل دقيقة وإجراءات التحقق من اتصال الشبكات.
محرر المكونات
إدارة مكتبات المكونات وإنشاء مكونات أحادية أو متعددة الأجزاء عن طريق اختيار قالب وأبعاده، وتحديد معلمات الدبابيس المرئية والكهربائية، وإعداد نموذج Spice، وإرفاق النمط بنموذج ثلاثي الأبعاد لإتمام إنشاء المكون. استيراد ملفات BSDL، وتسمية الدبابيس بشكل جماعي، وأدوات إدارة الدبابيس والناقلات. استيراد المكتبات من تنسيقات EDA مختلفة. أكثر من 140000 مكون في المكتبات القياسية.
محرر الأنماط
ارسم أنماطًا بأشكال وأنواع مختلفة من الوصلات والثقوب والأبعاد. تتوفر قوالب قياسية للدوائر والخطوط (الرؤوس، DIP) والمربعات (QFP) والمصفوفات (BGA) والمستطيلات (RQFP) والخطوط المتعرجة. تتمثل عملية إنشاء النمط في اختيار قالب، وإدخال بعض المعلمات الأساسية، ورسم طباعة الشاشة الحريرية، وتفعيل إعادة ترقيم الوصلات تلقائيًا. يمكن إنشاء قوالب مخصصة للأنماط غير القياسية. يُسهّل استيراد ملفات DXF إنشاء تصميمات معقدة.
التسعير
| طبعة | الحد الأقصى للدبابيس/الوسادات | أقصى طبقات الإشارة | سعر العمل [ 5 ] | سعر غير ربحي [ 6 ] | السعر الأكاديمي [ 7 ] |
|---|---|---|---|---|---|
| ممتلىء | غير محدود | غير محدود | 995 دولارًا | 348 دولارًا | تخفيض |
| ممتد | 2000 | 6 | 695 دولارًا | 248 دولارًا | تخفيض |
| معيار | 1000 | 4 | 395 دولارًا | 125 دولارًا | تخفيض |
| لايت | 500 | 2‡ | 145 دولارًا | حر† | حر |
| بداية | 300 | 2‡ | 75 دولارًا | حر | غير متوفر |
- ملاحظة: يمكن للهواة غير الربحيين طلب ترقية "لايت" مجانية. † [ 6 ]
- ملاحظة: عدد غير محدود من طبقات المستوى (الطاقة، الأرض) لجميع الإصدارات، مما يعني أن إصدارات طبقتين للإشارة يمكنها إنشاء لوحات من 4 طبقات. ‡ [ 6 ]
ثلاثة إصدارات
يتوفر إصدار مجاني من برنامج DipTrace بكامل وظائف الحزمة الكاملة، باستثناء أنه يقتصر على 300 طرف توصيل للاستخدام غير التجاري [ 2 ] أو 500 طرف توصيل (للاستخدام غير التجاري، تواصل معنا للحصول على ترقية مجانية) [ 6 ] وطبقتين للإشارة. لا تُحتسب طبقات الطاقة والأرضي ضمن طبقات الإشارة، لذا يمكن للإصدارات المجانية إنشاء لوحات بأربع طبقات مع طبقات طاقة وأرضي كاملة. لا توجد قيود على حجم اللوحة. [ 5 ]
سجل الإصدارات
الإصدار 5.0
- صدر في 12 سبتمبر 2024
الإصدار 4.3
- صدر في 27 يوليو 2022 [ 8 ]
- محاكي سبايس مدمج.
- XML للوحات الدوائر المطبوعة، والرسوم التخطيطية، ومحرر المكونات، ومحرر الأنماط.
- معلومات تصميم تخطيط لوحة الدوائر المطبوعة (PCB) حول وسادات SMD / THT.
- عنوان عمود مخصص لقائمة المواد، والتقاط ووضع.
الإصدار 4.2
- صدر في 2 نوفمبر 2021 [ 1 ]
- تنسيق XML جديد لمكتبات المكونات والأنماط
- متغيرات البيئة في جميع المسارات
- قضبان جانبية لخيار لوح واحد.
- تحديد المواقع الشعاعية/القطبية لعناصر التصميم في محرر تخطيط ونمط لوحة الدوائر المطبوعة
- أزرار العرض الجانبي والعرض متساوي القياس في مربعات حوار المعاينة ثلاثية الأبعاد
الإصدار 4.1
- صدر في 3 فبراير 2021 [ 1 ]
- تحسين عملية تجميع الألواح
- قائمة مواد محسّنة
- تحسين عملية الالتقاط والوضع
- تحسينات الاستيراد والتصدير
- الصور النقطية في لوحة الدوائر المطبوعة
الإصدار 4.0
- صدر في 20 مايو 2020 [ 1 ]
- توجيه مسار القوس
- وصلات على شكل دمعة إلى نقاط التوصيل والوصلات على شكل حرف T
- مكتبات وأنماط IPC -7351
- وسادات دائرية ومستطيلة ووسادات على شكل حرف D
- طبقة الفناء
- طبقة مخطط المكون
- يُسمح بأرقام لوحات مفاتيح متشابهة
- ثلاث طرق لإنشاء نماذج ثلاثية الأبعاد
- أشكال بيضاوية بدلاً من أشكال بيضاوية
- نقش نص أو صورة/شعار في صب النحاس
الإصدار 3.3
- صدر في 22 أكتوبر 2018 [ 1 ]
الإصدار 3.2
- صدر في 26 أكتوبر 2017 [ 1 ]
- قواعد مطابقة الطول.
- جدول مقارنة الأطوال في الوقت الفعلي.
- جدول تكديس الطبقات.
- استخدام تكديس الطبقات وتأخير إشارة الوسادة لحساب طول المسار وطور الزوج التفاضلي.
- أداة Meander لأي مسار، سهولة تغيير حجم التعرجات ونقلها.
- فحص التخليص الشبكي نفسه DRC (من التتبع إلى التتبع، ومن SMD إلى الوسادة، ومن SMD إلى الوصلة، ومن SMD إلى SMD).
- استيراد ملفات ASCII من برنامج Altium (مخططات الدوائر، لوحات الدوائر المطبوعة، المكتبات).
- استيراد ملفات XML من برنامج Eagle (مخطط، لوحة الدوائر المطبوعة، المكتبات).
الإصدار 3.1
- صدر في 29 مايو 2017 [ 1 ]
الإصدار 3.0
- صدر في 10 مارس 2016 [ 1 ]
- الأزواج التفاضلية: تحديد الزوج التفاضلي وقواعده؛ التعريف التلقائي أو اليدوي للوسادات المزدوجة؛ التوجيه المزدوج وتحرير الزوج التفاضلي؛ توجيه وتحرير الزوج التفاضلي أحادي المسار؛ أداة ضبط الطور (وضع تعرجات مخصصة / ذات حجم منتظم)؛ التحكم في الوقت الحقيقي في الطور وتفاوت الطول؛ مدير الزوج التفاضلي؛ دعم الأزواج التفاضلية لأجهزة التوجيه التلقائي الخارجية، والتعرف على المسارات المزدوجة.
- اختصارات لوحة المفاتيح المخصصة التي يحددها المستخدم للأدوات والنوافذ الحوارية.
- مخرجات التصنيع لبرنامج ODB++ (الإصدار 7.0).
- إنتاج شركة Gerber X2 .
- تفاصيل قواعد DRC (سهولة تعديل قيود التوجيه).
- عرض شجري للنماذج ثلاثية الأبعاد في قائمة جميع النماذج، مرتبة حسب الفئات (المجلدات).
- تحسين السرعة الإجمالية والذاكرة للتصاميم الكبيرة.
- خطوط واجهة المستخدم المحسّنة.
- 8143 مكونًا جديدًا.
- 5694 نموذج STEP جديد للرسومات ثلاثية الأبعاد.
مجتمع
قامت بعض المجموعات الهواة والتعليمية، مثل أعضاء منتدى PICAXE، بتطوير مكتبات خاصة بسلسلة متحكمات PICAXE الدقيقة التي تنتجها شركة Revolution Education، بما في ذلك العديد من الدوائر المتكاملة المرتبطة بها والتي تُستخدم بكثرة. ويمكن العثور على المكتبات المتعلقة بـ PICAXE على الإنترنت. [ 9 ]
في يناير 2011، انتقلت شركة Parallax من برنامج EAGLE إلى برنامج DipTrace لتطوير لوحات الدوائر المطبوعة الخاصة بها. [ 10 ]
