معادلة التصريف هي معادلة تصف العلاقة بين عمق وتباعد المصارف الجوفية المتوازية ، وعمق مستوى المياه الجوفية ، وعمق التربة ونفاذيتها الهيدروليكية . وتُستخدم هذه المعادلة في تصميم أنظمة التصريف .

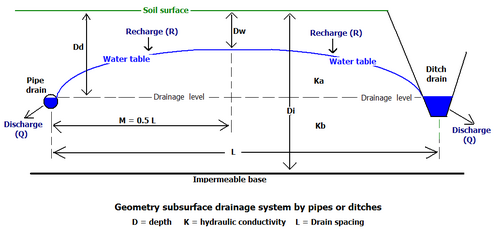

المعاملات في معادلة هوغهاودت للتصريف

تُعدّ معادلة هوغهاودت لتحديد تباعد المصارف من المعادلات المعروفة في حالة التصريف المستقر . نُشرت هذه المعادلة في الأصل باللغة الهولندية. [ 1 ] وقد طُرحت هذه المعادلة في الولايات المتحدة الأمريكية بواسطة فان شيلفغارد. [ 2 ]

معادلة هوغهاودت

يمكن كتابة معادلة هوغودت على النحو التالي: [ 3 ]

QL 2 = 8 كيلو بايت د (Dd - Dw) + 4 كا (Dd - Dw) 2

أين:

حالة الاستقرار (التوازن): في حالة الاستقرار ، يظل مستوى المياه الجوفية ثابتًا، ويتساوى معدل التصريف (Q) مع معدل تغذية المياه الجوفية (R)، أي كمية المياه التي تدخل المياه الجوفية عبر مستوى المياه الجوفية في وحدة الزمن. وبأخذ متوسط ​​عمق مستوى المياه الجوفية (Dw) على المدى الطويل (مثلًا، على أساس موسمي) بالتزامن مع متوسط ​​معدل التغذية على المدى الطويل (R)، يصبح صافي تخزين المياه خلال تلك الفترة الزمنية ضئيلًا للغاية، وبالتالي يتحقق شرط الاستقرار: فنحصل على توازن ديناميكي .

اشتقاق المعادلة: استخدم هوغودت قانون دارسي ، ومجموع دوال الجهد الدائرية ، ولتحديد تأثير الطبقة غير المنفذة، استخدم طريقة الصور المتناظرة والتراكب . ونشر هوغودت جداول لتحديد العمق المكافئ (d)، لأن الدالة (F) في d = F (L,Di-Dd,r) تتكون من سلسلة طويلة من الحدود.

إنتاج المحاصيل (Y) ومتوسط ​​عمق المياه الجوفية الموسمي (X بالديسيمتر) [ 4 ]

تحديد:

يمكن إيجاد تباعد المصرف التصميمي (L) من المعادلة بالاعتماد على عمق المصرف (Dd) ونصف قطر المصرف (r).

معايير الصرف: لا يُفضّل أن يكون منسوب المياه الجوفية ضحلاً جدًا لتجنب انخفاض إنتاجية المحاصيل، ولا عميقًا جدًا لتجنب الجفاف. هذا موضوع بحثي في ​​مجال الصرف . يوضح الشكل أن متوسط ​​عمق منسوب المياه الجوفية الموسمي الأقل من 70  سم يؤدي إلى انخفاض الإنتاجية [ 5 ].

العمق المكافئ

في عام 1991 تم تطوير صيغة مغلقة للعمق المكافئ (d) الذي يمكن أن يحل محل جداول هوغودت: [ 6 ]

d = πL / 8 { ln(L/πr) + F(x) }

أين:

  • x = 2π (Di − Dd) / L
  • F(x) = Σ 4e − 2nx / n (1 − e − 2nx )، مع n = 1, 3, 5, . . .

الاستخدام الممتد

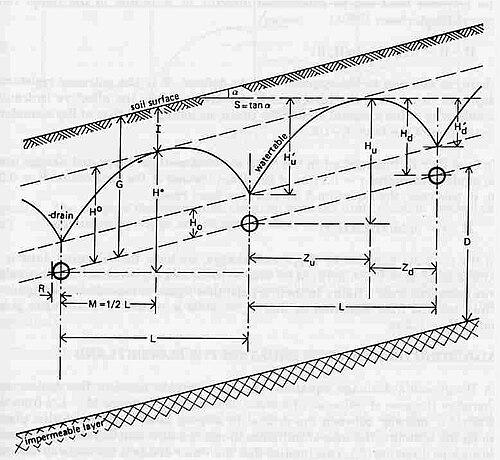

نظرياً، يمكن استخدام معادلة هوغودت أيضاً للأراضي المنحدرة . [ 7 ] وتؤكد نتائج تجارب خزانات الرمل صحة نظرية تصريف المياه في الأراضي المنحدرة. [ 8 ] إضافةً إلى ذلك، يمكن مراعاة مقاومة دخول الماء إلى المصارف.

التضخيم

تضخيم المعلمات مقارنةً بهوغهاودت
إندرين: شكل منسوب المياه الجوفية مع نظام التصريف

يمكن توسيع صيغة التصريف [ 9 ] لتشمل (انظر الشكل على اليمين):

برنامج حاسوبي

تستخدم معادلة التصريف المضخمة مكافئًا هيدروليكيًا لقانون جول في الكهرباء.

إنها تأتي على شكل معادلة تفاضلية لا يمكن حلها تحليليًا (أي بصيغة مغلقة ) ولكن الحل يتطلب طريقة عددية لا غنى فيها عن برنامج حاسوبي .

كما أن توفر برنامج حاسوبي يساعد في التقييم السريع للبدائل المختلفة وإجراء تحليل الحساسية .

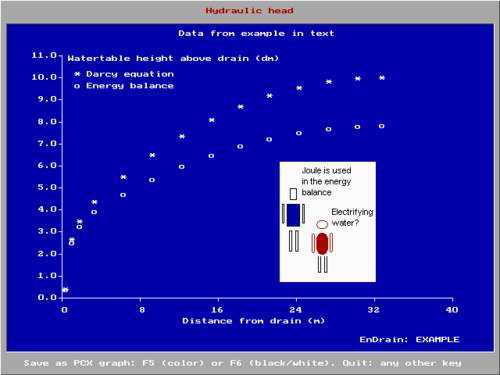

يوضح الشكل الأزرق مثالاً على نتائج حساب بمساعدة الحاسوب باستخدام معادلة التصريف المُضخّمة وبرنامج EnDrain. [ 10 ] ويُظهر أن دمج الطاقة الواردة المرتبطة بالتغذية الجوفية يؤدي إلى انخفاض طفيف في منسوب المياه الجوفية .
