قانون الكهرباء
قانون الكهرباء هو مصطلح يُطلق على مجموعة من اللوائح المتعلقة بتصميم وتركيب الأسلاك الكهربائية في المباني. وتهدف هذه اللوائح إلى توفير معايير تضمن سلامة أنظمة الأسلاك الكهربائية للأفراد والممتلكات، وحمايتهم من مخاطر الصدمات الكهربائية والحرائق. وعادةً ما تستند هذه اللوائح إلى قانون نموذجي (مع أو بدون تعديلات محلية) صادر عن منظمة معايير وطنية أو دولية.
تخضع هذه الأسلاك لمعايير سلامة صارمة في التصميم والتركيب. تُحدد مواصفات الأسلاك والكابلات الكهربائية وفقًا لجهد التشغيل وقدرة التيار الكهربائي ، مع قيود إضافية على الظروف البيئية، مثل نطاق درجة الحرارة المحيطة، ومستويات الرطوبة، والتعرض لأشعة الشمس والمواد الكيميائية. كما تخضع أجهزة حماية الدوائر والتحكم والتوزيع المرتبطة بها ضمن نظام الأسلاك في المبنى لمواصفات الجهد والتيار والوظائف. ولضمان تصميم واختيار وتركيب كل من الأسلاك والأجهزة المرتبطة بها بشكل آمن، تخضع هذه الأجهزة لقوانين أو لوائح سلامة الأسلاك، والتي تختلف باختلاف الموقع أو البلد أو المنطقة.
تحاول اللجنة الكهروتقنية الدولية (IEC) توحيد معايير الأسلاك بين الدول الأعضاء، ولكن لا تزال هناك اختلافات كبيرة في متطلبات التصميم والتركيب .
القوانين الإقليمية
تهدف قوانين ولوائح تركيب الأسلاك الكهربائية إلى حماية الأفراد والممتلكات من مخاطر الصدمات الكهربائية والحرائق. وهي تستند عادةً إلى قانون نموذجي (مع أو بدون تعديلات محلية) صادر عن منظمة معايير وطنية أو دولية، مثل اللجنة الكهروتقنية الدولية (IEC ).
أستراليا ونيوزيلندا
في أستراليا ونيوزيلندا، يحدد معيار AS/NZS 3000 ، المعروف باسم "قواعد التمديدات الكهربائية"، متطلبات اختيار وتركيب المعدات الكهربائية، وتصميم واختبار هذه التركيبات. هذا المعيار إلزامي في كل من نيوزيلندا وأستراليا؛ لذا، يجب أن تتوافق جميع الأعمال الكهربائية المشمولة به مع هذا المعيار.
أوروبا
في الدول الأوروبية، بُذلت محاولة لتوحيد معايير التمديدات الكهربائية الوطنية في معيار اللجنة الكهروتقنية الدولية ( IEC) رقم 60364 الخاص بالتركيبات الكهربائية للمباني . وبذلك، تتبع المعايير الوطنية نظامًا متطابقًا من الأقسام والفصول. مع ذلك، لم يُصاغ هذا المعيار بلغة تُمكّن من اعتماده بسهولة كقانون وطني للتمديدات الكهربائية، كما أنه غير مُصمم للاستخدام الميداني من قِبل الفنيين والمفتشين الكهربائيين لاختبار مدى الامتثال للمعايير الوطنية. في المقابل، تُجسّد القوانين الوطنية، مثل قانون الكهرباء الوطني (NEC) أو معيار CSA C22.1، الأهداف المشتركة لمعيار IEC 60364، ولكنها تُقدّم قواعد مُحددة بصيغة تُتيح توجيه القائمين على تركيب وفحص الأنظمة الكهربائية.
بلجيكا
يتم استخدام RGIE (fr) ( Réglement Général sur les Installations Électriques ) للتركيبات في بلجيكا. يتم استخدام AREI (nl) ( Algemeen Reglement Elektrische Installaties ) للتركيبات في فلاندرز، بلجيكا.
فرنسا
يُستخدم معيار NF C 15-100 (fr) في تركيبات الجهد المنخفض في فرنسا
ألمانيا
تُعدّ VDE المنظمة المسؤولة عن إصدار معايير السلامة الكهربائية. DIN VDE 0100 هي وثيقة لوائح التمديدات الكهربائية الألمانية المتوافقة مع معيار IEC 60364. في ألمانيا، قد يشير اللون الأزرق أيضًا إلى الطور أو الطور المُبدّل.
السويد
في السويد، يتم تطبيق معيار IEC 60364 من خلال المعيار الوطني SS-436 40 000.
المملكة المتحدة
في المملكة المتحدة، تخضع تركيبات الأسلاك الكهربائية للمعيار البريطاني المعروف باسم BS 7671، متطلبات التركيبات الكهربائية: لوائح IET للأسلاك ، والمتوافق مع معيار IEC 60364. نُشرت الطبعة الأولى منه عام 1882. يُعدّ BS 7671 معيارًا صناعيًا، وبالتالي فهو ليس قانونًا بحد ذاته، إلا أن التشريعات، ممثلةً في لوائح البناء البريطانية، تشترط أن تتوافق التركيبات المنزلية مع معايير السلامة، وتشير الإرشادات الرسمية المصاحبة لهذا القانون إلى اتباع BS 7671 كإحدى طرق الامتثال.
كما يتم استخدام BS 7671 كمعيار وطني من قبل موريشيوس وسانت لوسيا وسانت فنسنت وجزر غرينادين وسيراليون وسنغافورة وسريلانكا وترينيداد وتوباغو وأوغندا وقبرص .
أمريكا الشمالية
ظهرت أولى قوانين الكهرباء في الولايات المتحدة في نيويورك عام ١٨٨١ لتنظيم تركيبات الإضاءة الكهربائية. ومنذ عام ١٨٩٧، تنشر الجمعية الوطنية الأمريكية للحماية من الحرائق ، وهي جمعية خاصة غير ربحية أسستها شركات التأمين، قانون الكهرباء الوطني (NEC). غالبًا ما تُدرج الولايات والمقاطعات والمدن قانون الكهرباء الوطني في قوانين البناء المحلية الخاصة بها، مع مراعاة الاختلافات المحلية. ويُعدّل قانون الكهرباء الوطني كل ثلاث سنوات، وهو قانون توافقي يأخذ في الاعتبار اقتراحات الجهات المعنية. وتُدرس هذه المقترحات من قبل لجان تضم مهندسين وحرفيين وممثلين عن الشركات المصنعة ورجال إطفاء وغيرهم من المدعوين.
منذ عام ١٩٢٧، تُصدر جمعية المعايير الكندية (CSA) معيار السلامة الكندي للتركيبات الكهربائية ، والذي يُعدّ أساسًا لقوانين الكهرباء الإقليمية. كما تُصدر الجمعية قانون الكهرباء الكندي ، الذي تُشير طبعة ٢٠٠٦ منه إلى معيار IEC 60364 ( التركيبات الكهربائية للمباني )، وتنص على أن القانون يتناول المبادئ الأساسية للحماية الكهربائية في القسم ١٣١. يُعيد القانون الكندي طباعة الفصل ١٣ من معيار IEC 60364، ولكن لا توجد معايير رقمية مُدرجة في ذلك الفصل لتقييم كفاءة أي تركيب كهربائي.
على الرغم من أن المعايير الوطنية الأمريكية والكندية تتناول الظواهر الفيزيائية نفسها وتتشابه في أهدافها بشكل عام، إلا أنها تختلف أحيانًا في التفاصيل الفنية. وكجزء من برنامج اتفاقية التجارة الحرة لأمريكا الشمالية (نافتا)، تتقارب المعايير الأمريكية والكندية تدريجيًا، في عملية تُعرف باسم التنسيق.
تتبع المكسيك وكوستاريكا قانون الكهرباء الوطني الأمريكي .
أمريكا الجنوبية
تتبع فنزويلا وكولومبيا قانون الكهرباء الوطني الأمريكي .
الهند
تخضع الهند لما يسمى بلوائح هيئة الكهرباء المركزية (CEAR).
ترميز الأسلاك بالألوان حسب المنطقة
في قوانين الكهرباء العامة، يُعدّ ترميز الأسلاك بالألوان إلزاميًا. وتوجد العديد من القواعد والاستثناءات المحلية لكل دولة أو ولاية أو منطقة. [ 1 ] تختلف رموز الألوان في التركيبات القديمة، وقد تتلاشى الألوان مع تعرض العوازل للحرارة والضوء والتقادم.
أوروبا
بدأت الدول الأوروبية في عام 1970 عملية توحيد ألوان أسلاكها الكهربائية، بعد أن اختارت عدة دول اللون نفسه للدلالة على أسلاك مختلفة. وقد تم اختيار الألوان الموحدة الجديدة بشكل أساسي لعدم استخدامها في أي دولة أخرى. لم تكن ألوان مثل الوردي والبرتقالي والفيروزي متوفرة آنذاك لتشابهها الشديد مع ألوان أخرى. ومع ذلك، فقد حدثت بعض التداخلات التي لا مفر منها. كان اللون الأزرق يُستخدم كموصل طور في المملكة المتحدة وأيرلندا، مما أدى إلى تأخير اعتماد الألوان الجديدة لعدة عقود. لكن تم تغيير الكابلات المرنة على الفور تقريبًا استجابةً لضغوط من مصنعي الأجهزة. [ 2 ] [ 3 ]
ألوان أوروبية موحدة مسبقًا
| دولة | الخط (L) | محايد (N) | الأرض الواقية (PE) |
|---|---|---|---|
 المملكة المتحدة [ 2 ] أيرلندا |  |  |  |
 الدنمارك [ 4 ] |  | | |
 السويد [ 5 ] | (يمكن استبدال L و N) | | |
 ألمانيا الغربية [ 2 ] [ 6 ] [ 7 ] النمسا [ 2 ] | |  | |
 فرنسا [ 3 ] |  | | |
 هولندا | | | |
 بلجيكا [ 3 ] |  | | |
 سويسرا | | |  |
 بولندا [ 8 ] |  | | |
 إيطاليا [ 2 ] | | ||
 الاتحاد السوفيتي السابق [ 9 ] [ 3 ] | |  | |
ألوان أوروبا بعد توحيدها

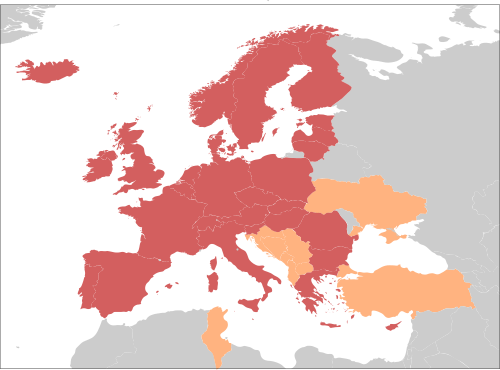

اعتبارًا من مارس 2011، تشترط اللجنة الأوروبية للتوحيد القياسي الكهروتقني (CENELEC) استخدام الكابلات المخططة باللون الأخضر/الأصفر كموصلات واقية، واللون الأزرق كموصلات محايدة، واللون البني كموصلات أحادية الطور . [ 10 ]
| الخط (L) | محايد (N) | الأرض الواقية (PE) |
|---|---|---|
 | |  |
| L1 | المستوى الثاني | المستوى 3 | محايد (N) | الأرض الواقية (PE) |
|---|---|---|---|---|
| | | | |

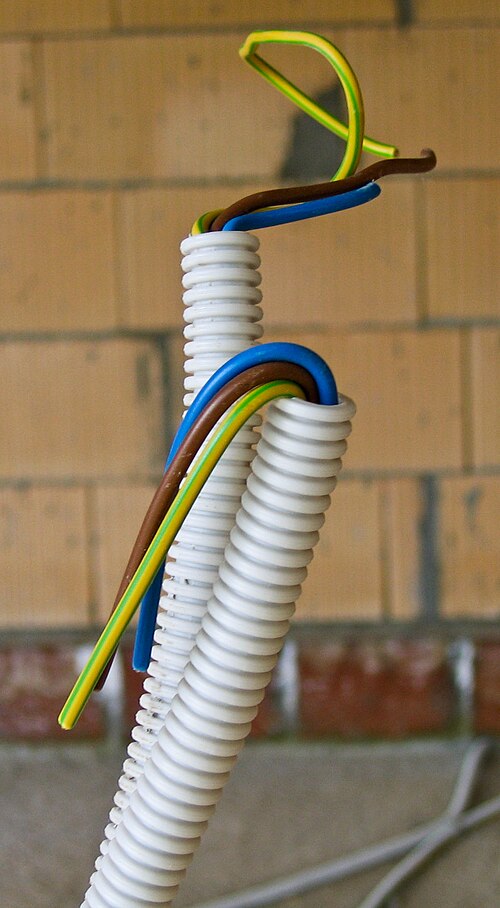

تم اعتماد استخدام الأسلاك الخضراء/الصفراء المخططة لموصلات التأريض لمظهرها المميز لتقليل احتمالية حدوث خلط خطير بين أسلاك التأريض الآمنة (التأريض) والوظائف الكهربائية الأخرى، وخاصة من قبل الأشخاص المصابين بعمى الألوان الأحمر والأخضر .
المملكة المتحدة
في المملكة المتحدة، من الممارسات الشائعة استخدام كابلات ثلاثية النواة ذات عزل ملون ثلاثي الأطوار لجزء من توصيلات مفاتيح الإضاءة ثنائية الاتجاه. ولتجنب الالتباس، يُعتمد إضافة أغطية ملونة للأطراف باللون البني أو الأزرق حسب الحاجة لتوضيح استخدام الأسلاك. [ 11 ]
الولايات المتحدة
يشترط قانون الكهرباء الوطني الأمريكي استخدام موصل نحاسي مكشوف، أو موصل حماية معزول باللون الأخضر أو الأخضر/الأصفر، وموصل محايد أبيض أو رمادي، مع استخدام أي لون آخر للتيار أحادي الطور. كما يشترط القانون أن يكون عزل موصل الجهد العالي في نظام دلتا ذي الجهد العالي برتقاليًا، أو أن يتم تمييزه بوسائل مناسبة أخرى مثل وضع علامات. قبل اعتماد اللون البرتقالي كلون مقترح لموصل الجهد العالي في قانون الكهرباء الوطني لعام ١٩٧١، كان من الشائع في بعض المناطق استخدام اللون الأحمر لهذا الغرض. [ ١٢ ]
ينصّ دليل NEC بوضوح على أنه ليس دليلاً للتصميم، وبالتالي فإنّ وضع نظام ترميز لوني للموصلات غير المؤرضة أو "الحارة" يقع خارج نطاق وهدف NEC. ومع ذلك، يسود اعتقاد خاطئ بأنّ ترميز الموصلات "الحارة" بالألوان مطلوب بموجب هذا الدليل.
في الولايات المتحدة، يتبع ترميز الألوان لموصلات أنظمة التيار ثلاثي الأطوار معيارًا غير رسمي، حيث تُستخدم الألوان الأسود والأحمر والأزرق لأنظمة 120/208 فولت، بينما تُستخدم الألوان البني والبرتقالي أو البنفسجي والأصفر لأنظمة 277/480 فولت. (يتجنب اللون البنفسجي التعارض مع قاعدة دلتا ذات الساق العالية في الكود الوطني للكهرباء). في المباني ذات أنظمة الجهد المتعدد، يجب تحديد موصلات التأريض (المتعادلة) لكلا النظامين بشكل منفصل وتمييزها لتجنب التوصيلات بين الأنظمة. غالبًا ما تستخدم أنظمة 120/208 فولت عزلًا أبيض، بينما تستخدم أنظمة 277/480 فولت عزلًا رماديًا، على الرغم من أن هذا الترميز اللوني تحديدًا ليس شرطًا صريحًا في الكود الوطني للكهرباء حاليًا. [ 13 ] مع ذلك، تُحدد بعض السلطات المحلية ترميزًا لونيًا إلزاميًا في قوانين البناء المحلية.
رموز الألوان
| المنطقة أو البلد القياسي | المراحل (L، L1/L2/L3) | محايد (N) | التأريض/الأرضية الواقية (PE) |
|---|---|---|---|
IEC 60446 (الآن جزء من IEC 60445 )
| [ 15 ] محظور: المعيار الدولي IEC 60445:2021، البند 6.2.2: يُحدد الموصل المحايد أو الموصل المتوسط باللون الأزرق. ولتجنب الخلط مع الألوان الأخرى، يُوصى باستخدام لون أزرق غير مشبع، يُسمى غالبًا "الأزرق الفاتح". في حال وجود موصل محايد أو موصل وسيط، لا يُستخدم اللون الأزرق لتمييز أي موصل آخر. أما في حال عدم وجود موصل محايد أو موصل وسيط في نظام الأسلاك بأكمله، فيجوز استخدام اللون الأزرق لتمييز أي موصل لأي غرض آخر، باستثناء كونه موصلًا وقائيًا. | | |
AS/NZS 3000:2018
| توصيلات الأسلاك: (القسم 3.8.1)
لتحديد أي مرحلة، يُحظر استخدام الألوان التالية : | | (قبل عام 1980)  (قبل عام 1966) |
| ألوان تعريف الكابلات: [ هـ ] (القسم 3.8.3.4) كابلات متعددة الأطوار [ ج ] كابلات التيار AS/NZS | | | |
| الكابلات الأوروبية | | | |
| كابلات أحادية الطور، أسلاك مرنة متوافقة مع معايير AS/NZS الحالية، وكابلات مرنة، وأسلاك معدات، وكابلات أوروبية. | | | |
| تم استبدال الأسلاك المرنة AS/NZS | | | |
معهد مهندسي الكهرباء والإلكترونيات قبل عام 2004
| | | (قبل عام 1977) |
ABNT NBR 5410
| قد تحدد القواعد المحلية الألوان التي سيتم استخدامها للمراحل. | | |
SABS SANS 10142-1
| لتحديد أي مرحلة، يُحظر استخدام الألوان التالية :
| | |
GB 50303-2015
| | | |
JIS C 0446
| انظر ja:識別標識 (電線) للحصول على التفاصيل | | |
| NEC (NFPA 70) | 120 أو 208 أو 240 فولت 277 أو 480 فولت نحاس معدني | 120 أو 208 أو 240 فولت 277 أو 480 فولت فضة معدنية | لا يوجد عزل للأنظمة المعزولة |
| كابل مرن (مثل كابلات التمديد ، والطاقة، والمصابيح ) 120 فولت نحاس معدني 240 فولت ذو طور منفصل | فضي معدني | | |
| رمز CE (CSA C22.1) | للأنظمة أحادية الطور
| | بدون عزل |
 للأنظمة أحادية الطور المعزولة
| للأنظمة المعزولة | ||
تشير المربعات (مثل المربعات الشفافة ذات اللون الأرجواني) إلى العلامات الموجودة على أطراف الأسلاك.
| |||
