جهاز التشفير (الرقمي)
المُشفِّر (أو "المُشفِّر البسيط") في الإلكترونيات الرقمية هو مُحوِّل من نظام أحادي إلى ثنائي . بمعنى آخر، إذا كان هناك 2 ^n خط إدخال، وكان واحد منها فقط على الأكثر في حالة عالية، فإن الشفرة الثنائية لهذا الخط "الساخن" تُنتَج على خطوط الإخراج ذات n بت. المُشفِّر الثنائي هو نظير المُفكِّك الثنائي .
إذا كانت دائرة الإدخال تضمن وجود مدخل واحد نشط على الأكثر، فإن المشفر البسيط يُعد خيارًا أفضل من المشفر ذي الأولوية ، لأنه يتطلب منطقًا أقل للتنفيذ. مع ذلك، قد يُنتج المشفر البسيط مخرجًا غير صحيح عند وجود أكثر من مدخل نشط، لذا يُفضل استخدام المشفر ذي الأولوية في مثل هذه الحالات.
أنواع أجهزة التشفير
2 مشفرات من نوع n إلى n

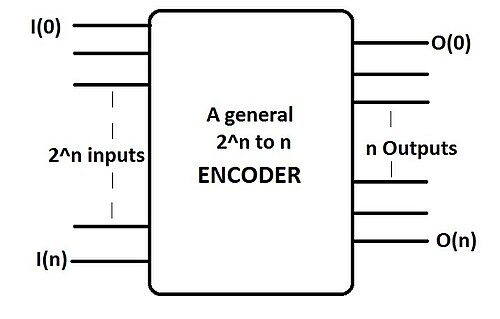

أيحتوي مُشفّر -to-n على n من المخرجات التي تتوافق مععدد المدخلات. وبالتالي، يقلل من عدد خطوط النقل ويمكن مقارنته بالمُضاعِف . يصبح مدخل واحد فقط "عاليًا" (الحالة المنطقية "1") في كل مرة.

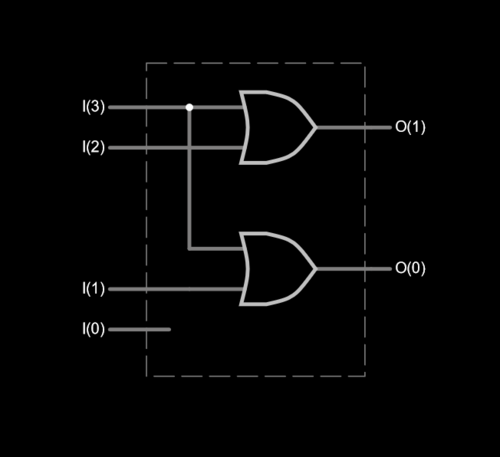

على سبيل المثال، يأخذ مُشفِّر بسيط من نوع 4 إلى 2 أربع بتات إدخال ويُنتج بتين إخراج. يُطبِّق المثال الموضح على مستوى البوابات المُشفِّر البسيط المُعرَّف بواسطة جدول الحقيقة، ولكن يجب فهم أنه بالنسبة لجميع تركيبات الإدخال غير المُعرَّفة صراحةً (أي الإدخالات التي تحتوي على 0 أو 2 أو 3 أو 4 بتات عالية)، تُعامل المخرجات على أنها غير مُهمة . [ 1 ]
مشفر 4 إلى 2
| مدخل | الناتج | |||||
| أنا 3 | أنا 2 | أنا 1 | أنا ٠ | O 1 | O 0 | |
| 0 | 0 | 0 | 0 | x | ||
| 0 | 0 | 0 | 1 | 0 | 0 | |
| 0 | 0 | 1 | 0 | 0 | 1 | |
| 0 | 1 | 0 | 0 | 1 | 0 | |
| 1 | 0 | 0 | 0 | 1 | 1 | |
https://en.m.wikipedia.org/wiki/Encoder_(digital)#/editor/4 https://en.m.wikipedia.org/wiki/Encoder_(digital)#/editor/4
انظر أيضاً
مراجع
- ↑ "المشفرات الثنائية وتطبيقاتها" . مركز الإلكترونيات . 29-06-2015 . تم الاطلاع عليه بتاريخ 01-05-2017 .
