إسبريسو هو الاسم الرمزي لوحدة المعالجة المركزية (CPU) ذات 32 بت المستخدمة في جهاز ألعاب الفيديو Wii U من نينتندو . صُممت هذه الوحدة من قِبل شركة IBM ، وصُنعت باستخدام تقنية تصنيع السيليكون على العازل (Silicon on Insulator) بدقة 45 نانومتر . توجد شريحة إسبريسو مع وحدة معالجة رسومية (GPU) من AMD على شريحة MCM من إنتاج شركة رينيساس . تم الكشف عنها في معرض E3 2011 في يونيو 2011، وطُرحت في الأسواق في نوفمبر 2012.
تصميم

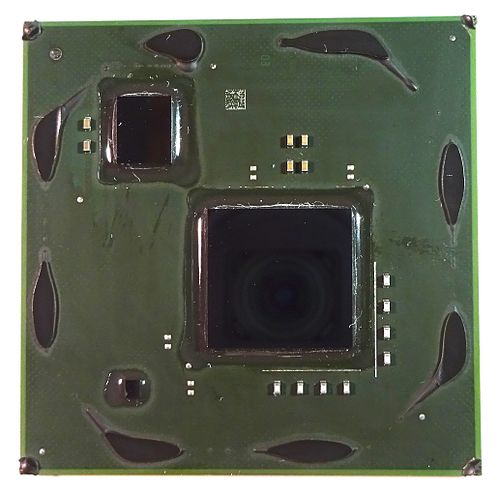

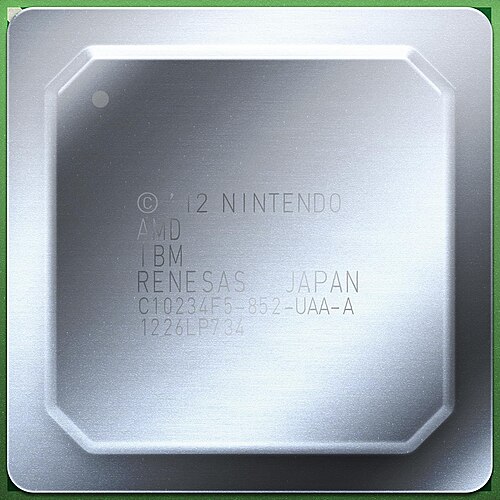

كشفت شركتا IBM وNintendo أن معالج Espresso هو معالج دقيق قائم على PowerPC بثلاثة أنوية على شريحة واحدة لتقليل استهلاك الطاقة وزيادة السرعة. تم وضع وحدة المعالجة المركزية ووحدة معالجة الرسومات على ركيزة واحدة كوحدة متعددة الشرائح (MCM) لتقليل التعقيد، وزيادة سرعة الاتصال بين الشرائح، وتقليل استهلاك الطاقة، وخفض التكلفة والمساحة المطلوبة. تم تجميع الشريحتين لتشكيل وحدة MCM كاملة بواسطة شركة Renesas في اليابان. [ 2 ] تم تصنيع معالج Espresso نفسه بواسطة IBM في مصنعها الذي يستخدم رقائق بحجم 300 مم في إيست فيشكيل، نيويورك ، باستخدام تقنية SOI بدقة 45 نانومتر [ 3 ] وذاكرة الوصول العشوائي الديناميكية المدمجة (eDRAM) للتخزين المؤقت .
على الرغم من عدم تأكيد نينتندو لهذه المعلومات، فقد كشف المخترقون وعمليات تفكيك الأجهزة ومصادر غير رسمية عن مزيد من المعلومات حول جهاز Espresso، مثل اسمه [ 4 ] وحجمه [ 5 ] [ 6 ] وسرعته [ 7 ] [ 8 ] . ويبدو أن بنيته الدقيقة مشابهة إلى حد كبير لسابقيه Broadway و Gekko ، أي أنه يعتمد على معالج PowerPC 750 ، ولكنه مُحسَّن بذاكرة تخزين مؤقتة أكبر وأسرع ودعم للمعالجات المتعددة .
تبين زيف الشائعات التي تفيد بأن معالج Wii U مشتق من معالج خادم POWER7 عالي الأداء من IBM ، إذ كان من شأن ذلك أن يزيد من تكلفة تصنيع وبيع النظام، ويتطلب حجمًا أكبر. يشترك معالج Espresso مع POWER7 في بعض التقنيات، مثل ذاكرة eDRAM وتشابهات عامة في مجموعة التعليمات، لكن هذه التشابهات سطحية. [ 9 ] [ 10 ] [ 11 ] [ 12 ] [ 13 ]
تحديد
- تنفيذ خارج الترتيب في أنوية PowerPC
- تقنية معالجة 45 نانومتر
- تقنية السيليكون على العازل (SOI) من شركة IBM
- متوافق مع معالجات Broadway و Gekko
لم يتم تأكيد المواصفات التالية رسميًا من قبل نينتندو أو آي بي إم . وقد تم الحصول عليها عن طريق الهندسة العكسية بواسطة المخترق هيكتور مارتن، المعروف أيضًا باسم ماركان . [ 14 ]
- بنية أساسية قائمة على برودواي [ 15 ]
- ثلاثة أنوية بتردد 1.243125 جيجاهرتز
- المعالجة المتعددة المتناظرة مع دعم MESI / MERSI [ 16 ]
- يمكن لكل نواة إخراج ما يصل إلى 4 تعليمات لكل دورة ساعة باستخدام التوازي الفائق .
- وحدة عدد صحيح 32 بت
- وحدة الفاصلة العائمة 64 بت (أو 2 × 32 بت SIMD ، والتي غالبًا ما توجد تحت مسمى "الأرقام الفردية المزدوجة").
- إجمالي 3 ميجابايت من ذاكرة التخزين المؤقت من المستوى الثاني في تكوين غير عادي. [ 17 ]
- النواة 0: 512 كيلوبايت، النواة 1: 2 ميجابايت، النواة 2: 512 كيلوبايت
- خط أنابيب من 4 مراحل [ 18 ]
- خط أنابيب من 7 مراحل - FP [ 18 ]
- 6 وحدات تنفيذ لكل نواة (18 وحدة تنفيذ إجمالاً) [ 18 ]
- حجم القالب: 4.74 مم × 5.85 مم = 27.73 مم 2
