مخطط الطابق

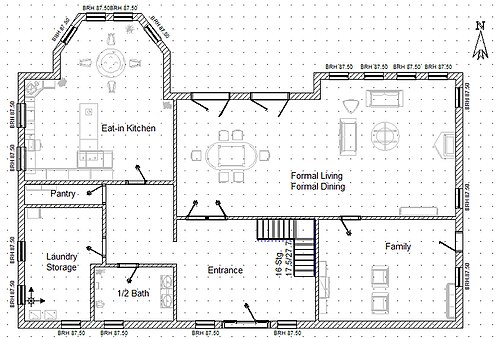

في الهندسة المعمارية وهندسة المباني ، يُعدّ مخطط الأرضية رسمًا فنيًا أو تخطيطيًا يوضح العلاقات الأفقية بين المساحات أو العناصر الداخلية في مستوى واحد من المبنى. وعادةً ما يُرسم بمقياس رسم دقيق وبإسقاط متعامد لتمثيل العلاقات دون تشويه. ويُرسم عادةً على ارتفاع 1.2 متر تقريبًا فوق مستوى الأرضية النهائية ، ويُشير إلى اتجاه الشمال.
يرتبط مستوى التفاصيل في مخطط الأرضية ارتباطًا مباشرًا بالغرض من استخدامه ومرحلة التصميم. فعلى سبيل المثال، قد يُظهر المخطط المُعد في مرحلة التصميم التخطيطي التقسيمات الرئيسية للمساحة والمساحات التقريبية فقط، بينما قد يُشير المخطط المُعد للتنفيذ إلى أنواع بناء الجدران المختلفة. وقد تُحدد مخططات الأرضيات أبعادًا أو مساحات محددة لغرف و/أو جدران معينة. كما قد تتضمن تفاصيل التجهيزات (المغاسل، سخانات المياه، الأفران، إلخ)، وملاحظات لتحديد التشطيبات، وطرق البناء، أو رموز الأجهزة الكهربائية. ويمكن أن تكون هذه المخططات مُصممة بتقنية الرسم الهندسي أو الرسوم التوضيحية.
ملخص
على غرار الخريطة ، يكون اتجاه الرؤية من الأعلى إلى الأسفل، ولكن على عكس الخريطة التقليدية ، يُرسم المخطط عند مستوى رأسي محدد (عادةً على ارتفاع حوالي أربعة أقدام فوق الأرض). تظهر الأجسام أسفل هذا المستوى، بينما تُعرض الأجسام عند هذا المستوى مقطعية في المخطط، أما الأجسام التي تقع أعلى هذا المستوى داخل الهيكل فتُحذف أو تُعرض بخطوط متقطعة. يُعرَّف المسقط الأفقي بأنه إسقاط عمودي متعامد لجسم ما على مستوى أفقي، تمامًا كالخريطة.
يمكن استخدام هذا المصطلح بشكل عام لوصف أي رسم يوضح التخطيط المادي للأشياء. على سبيل المثال، قد يشير إلى ترتيب الأشياء المعروضة في معرض ، أو ترتيب منصات العارضين في مؤتمر . تُطبع الرسومات الآن باستخدام الراسمات وآلات التصوير الضوئي كبيرة الحجم .
تم وصف فن إنشاء المخططات الأرضية ( الإخناغرافيا ؛ من اليونانية τὸ ἴχνος ، íchnos، "المسار، التتبع" و γράφειν، gráphein، "الكتابة"؛ [ 2 ] ينطق ik-nog-rəfi ) لأول مرة من قبل فيتروفيوس (i.2) وشمل الإسقاط الهندسي أو المقطع الأفقي الذي يمثل مخطط أي مبنى، مأخوذًا على مستوى يُظهر الجدران الخارجية، مع المداخل والنوافذ والمواقد وما إلى ذلك، والسمك الصحيح للجدران؛ وموقع الدعامات أو الأعمدة أو الأعمدة المسطحة والساحات وغيرها من العناصر التي تشكل التصميم، [ 3 ] من حيث المقياس.
مخطط أفقي
المسقط الأفقي هو إسقاط متعامد لجسم ثلاثي الأبعاد من مستوى أفقي يمر عبره. بعبارة أخرى، المسقط الأفقي هو مقطع يُرى من الأعلى. في هذه المساقط، يُحذف الجزء من الجسم الواقع فوق المستوى (المقطع) لإظهار ما يقع خلفه. في حالة مخطط الأرضية، يُحذف عادةً السقف والجزء العلوي من الجدران. عند البدء في أي مشروع تصميم داخلي، يُعد مخطط الأرضية نقطة الانطلاق الأساسية لأي اعتبارات وقرارات تصميمية لاحقة.
مخططات الأسقف هي إسقاطات متعامدة، لكنها ليست مقاطع لأن مستوى الرؤية الخاص بها يقع خارج الجسم.
المخطط هو أسلوب شائع لتصوير الترتيب الداخلي لجسم ثلاثي الأبعاد في بعدين. يُستخدم بكثرة في الرسم الهندسي ، ويُرسم عادةً بخطوط متقاطعة. يشير نمط الخطوط المتقاطعة إلى نوع المادة التي يمر بها المقطع.
الاختلافات
مخطط السقف المعكوس
يُظهر مخطط السقف المعكوس (RCP) منظرًا للغرفة كما لو كان النظر إليها من الأعلى، عبر السقف، على مرآة مثبتة على بُعد قدم واحدة أسفل مستوى السقف، والتي تُظهر صورة السقف المنعكسة . يحافظ هذا الأسلوب على نفس اتجاه مخططات الأرضيات والأسقف - أي النظر من الأعلى إلى الأسفل. يستخدم المصممون والمهندسون المعماريون مخططات السقف المعكوس لعرض الإضاءة، والعناصر الميكانيكية المرئية، وأشكال الأسقف كجزء من الوثائق المُقدمة للبناء.
مخططات الطوابق ثلاثية الأبعاد
المخطط ثلاثي الأبعاد هو تمثيل منظوري ، وليس إسقاطيًا، للمخطط. يُنتج عادةً باستخدام نموذج رقمي لمخطط طابق المبنى، ثم يُعرض . ويُستخدم غالبًا لشرح المخططات المعمارية للأفراد غير الملمين بها. على الرغم من أن الغرض الأصلي من المخططات هو تصوير التخطيطات ثلاثية الأبعاد بطريقة ثنائية الأبعاد، إلا أن التطور التكنولوجي جعل عرض النماذج ثلاثية الأبعاد أكثر فعالية من حيث التكلفة. تُظهر المخططات ثلاثية الأبعاد عمقًا أفضل للصورة، وغالبًا ما تُكمّل بأثاث ثلاثي الأبعاد في الغرفة. وهذا يسمح بتقدير أكبر للمقياس مقارنةً بالمخططات ثنائية الأبعاد التقليدية.
مخططات التخطيط
يمكن استخدام مخططات مبسطة لتوضيح معلومات غير فنية متنوعة، مثل مواقع مخارج الطوارئ، وأنماط الحركة الداخلية، والتوزيعات الوظيفية، أو العلاقات بين المساحات الصلبة والفراغات. وتُستخدم هذه المخططات بشكل أساسي في عملية التصميم أو كرسومات عرض (وليست رسومات تنفيذية).
