الرسم الفني أو التخطيط أو التصوير هو الفعل والانضباط المتمثل في تأليف الرسومات التي تنقل بصريًا كيفية عمل شيء ما أو بنائه.

الرسم الفني ضروري لتوصيل الأفكار في الصناعة والهندسة . ولجعل الرسومات أسهل للفهم، يستخدم الأشخاص رموزًا ومنظورات ووحدات قياس وأنظمة تدوين وأنماط مرئية وتخطيط الصفحة . وتشكل هذه الاتفاقيات معًا لغة بصرية وتساعد في ضمان عدم غموض الرسم وسهولة فهمه نسبيًا. يتم تدوين العديد من رموز ومبادئ الرسم الفني في معيار دولي يسمى ISO 128 .

إن الحاجة إلى التواصل الدقيق في إعداد وثيقة وظيفية تميز الرسم الفني عن الرسم التعبيري للفنون البصرية . يتم تفسير الرسومات الفنية بشكل شخصي؛ حيث يتم تحديد معانيها بشكل متعدد. يُفهم أن الرسومات الفنية لها معنى مقصود واحد. ^[1]

الرسام هو الشخص الذي يقوم بعمل رسم (فني أو تعبيري). يُطلق على الرسام المحترف الذي يقوم بعمل رسومات فنية أحيانًا اسم فني الرسم.

الرسم التخطيطي هو رسم سريع التنفيذ، يتم تنفيذه يدويًا، ولا يُقصد به عادةً أن يكون عملاً مكتملًا. بشكل عام، يُعد الرسم التخطيطي طريقة سريعة لتسجيل فكرة لاستخدامها لاحقًا. تُستخدم رسومات المهندس المعماري في المقام الأول كوسيلة لتجربة أفكار مختلفة وإنشاء تركيبة قبل عمل أكثر اكتمالًا، خاصةً عندما يكون العمل المكتمل مكلفًا ويستغرق وقتًا طويلاً.

على سبيل المثال، تعتبر الرسومات المعمارية نوعًا من المخططات . ^[2] تستخدم هذه الرسومات، مثل الاستعارات ، من قبل المهندسين المعماريين كوسيلة للتواصل في مساعدة التعاون في التصميم. تساعد هذه الأداة المهندسين المعماريين على تجريد سمات حلول التصميم المؤقتة الافتراضية وتلخيص أنماطها المعقدة، وبالتالي تعزيز عملية التصميم. ^[2]

تتمثل عملية الرسم الأساسية في وضع قطعة من الورق (أو مادة أخرى) على سطح أملس بزوايا قائمة وجوانب مستقيمة - عادةً لوحة رسم . ثم يتم وضع مسطرة منزلقة تُعرف باسم مربع T على أحد الجانبين، مما يسمح بانزلاقها عبر جانب الطاولة، وفوق سطح الورقة.

يمكن رسم "خطوط متوازية" عن طريق تحريك المربع على شكل حرف T وتمرير قلم رصاص أو قلم فني على طول حافة المربع على شكل حرف T. يستخدم المربع على شكل حرف T لحمل أدوات أخرى مثل المربعات الثابتة أو المثلثات. في هذه الحالة، يضع الرسام مثلثًا واحدًا أو أكثر بزوايا معروفة على المربع على شكل حرف T - والذي يكون في حد ذاته بزاوية قائمة على حافة الطاولة - ويمكنه بعد ذلك رسم خطوط بأي زاوية مختارة للآخرين على الصفحة. تم تجهيز طاولات الرسم الحديثة بآلة رسم مدعومة على جانبي الطاولة لتنزلق فوق قطعة كبيرة من الورق. نظرًا لأنها مثبتة على كلا الجانبين، فمن المؤكد أن الخطوط المرسومة على طول الحافة متوازية. ^[3]

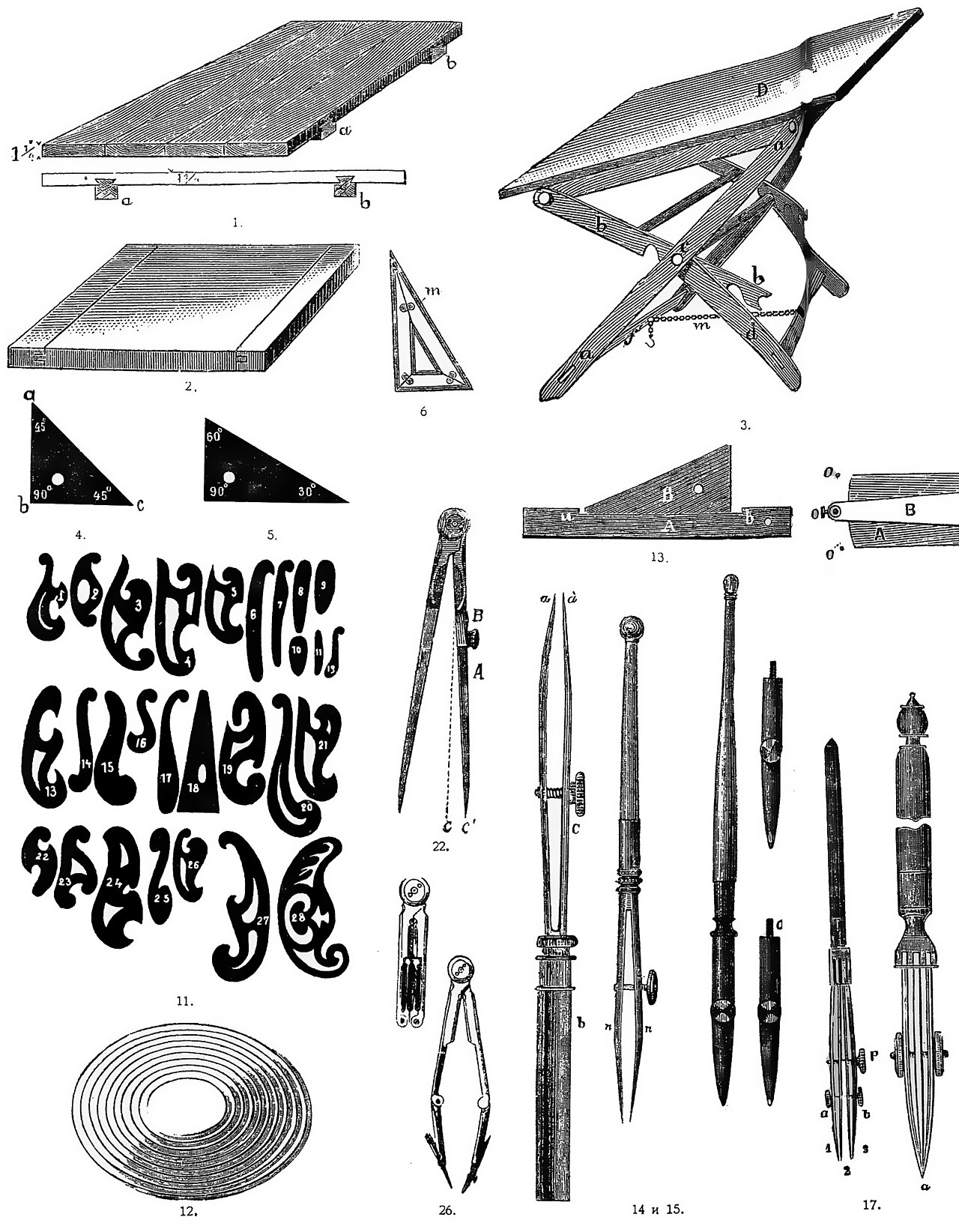

يستخدم الرسام العديد من أدوات الرسم الفنية لرسم المنحنيات والدوائر. ومن بين هذه الأدوات الأساسية البوصلات المستخدمة لرسم الأقواس والدوائر، والمنحنى الفرنسي لرسم المنحنيات. والخط المنحني هو معدن مفصلي مغطى بالمطاط ويمكن ثنيه يدويًا لمعظم المنحنيات.

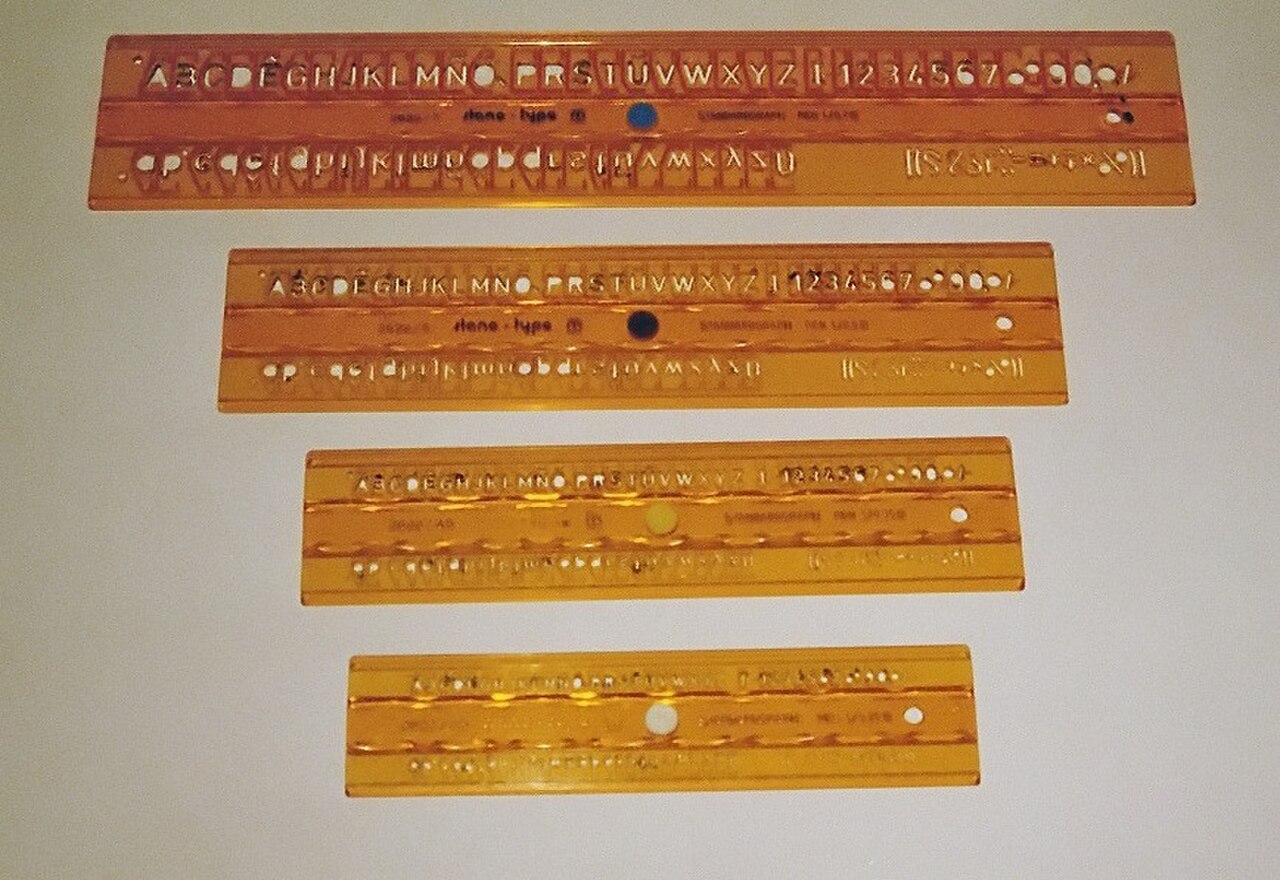

تساعد قوالب الرسم المصمم على إنشاء كائنات متكررة في الرسم دون الحاجة إلى إعادة إنتاج الكائن من البداية في كل مرة. وهذا مفيد بشكل خاص عند استخدام الرموز الشائعة؛ أي في سياق صناعة المسرح ، سيستخدم مصمم الإضاءة من مكتبة USITT القياسية لرموز تركيبات الإضاءة للإشارة إلى موضع تركيب شائع عبر مواضع متعددة. تُباع القوالب تجاريًا من قبل عدد من البائعين، وعادةً ما تكون مخصصة لمهمة محددة، ولكن ليس من غير المعتاد أيضًا أن ينشئ المصمم قوالبه الخاصة.

يتطلب نظام الرسم الأساسي هذا جدولًا دقيقًا وانتباهًا مستمرًا لموضع الأدوات. من الأخطاء الشائعة السماح للمثلثات بدفع الجزء العلوي من المربع T إلى الأسفل قليلاً، مما يؤدي إلى إفساد جميع الزوايا. حتى المهام البسيطة مثل رسم خطين بزاوية يلتقيان عند نقطة تتطلب عددًا من حركات المربع T والمثلثات، وبشكل عام، يمكن أن تكون عملية الرسم عملية تستغرق وقتًا طويلاً.

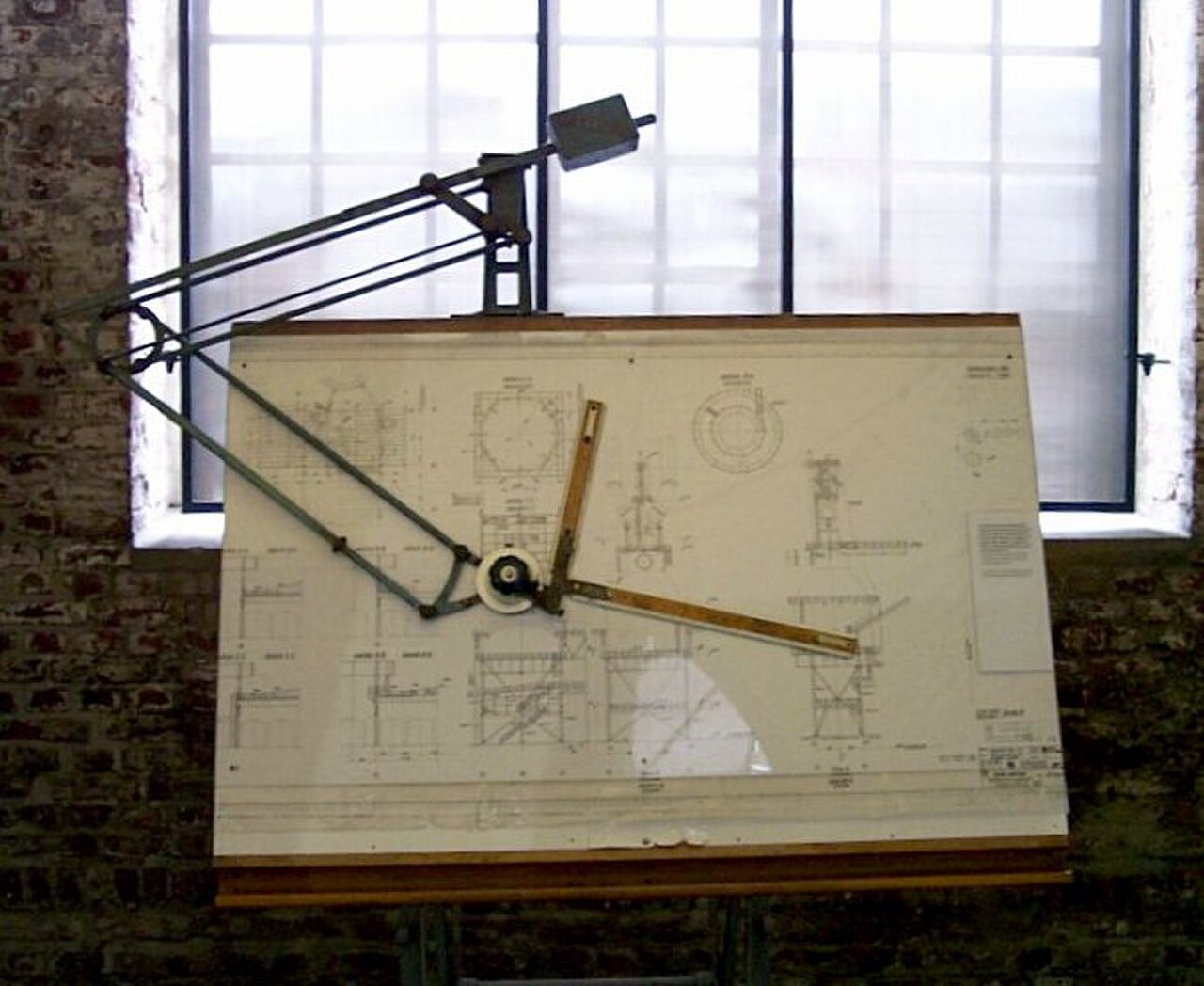

كان الحل لهذه المشاكل هو إدخال "آلة الرسم" الميكانيكية، وهي تطبيق للبانتوغراف ( يُشار إليه أحيانًا بشكل غير صحيح باسم "الخماسي" في هذه المواقف) والذي سمح للرسام بالحصول على زاوية قائمة دقيقة في أي نقطة على الصفحة بسرعة. غالبًا ما تضمنت هذه الآلات القدرة على تغيير الزاوية، وبالتالي إزالة الحاجة إلى المثلثات.

بالإضافة إلى إتقان آليات رسم الخطوط والأقواس والدوائر (والنص) على قطعة من الورق - فيما يتعلق بتفاصيل الأشياء المادية - فإن جهد الصياغة يتطلب فهمًا عميقًا للهندسة وعلم المثلثات والفهم المكاني، وفي جميع الحالات يتطلب الدقة والمصداقية، والاهتمام بالتفاصيل من الدرجة العالية.

على الرغم من أن صياغة المشاريع تتم في بعض الأحيان بواسطة مهندس مشروع أو مهندس معماري أو أحد أفراد الورشة (مثل عامل ماكينات )، إلا أن الرسامين المهرة (و/أو المصممين) عادة ما ينجزون المهمة، ويكونون مطلوبين دائمًا إلى حد ما.

اليوم، تم أتمتة وتسريع آليات مهمة الرسم إلى حد كبير من خلال استخدام أنظمة التصميم بمساعدة الكمبيوتر (CAD).

هناك نوعان من أنظمة التصميم بمساعدة الكمبيوتر المستخدمة لإنتاج الرسومات الفنية: ثنائية الأبعاد ("2D") وثلاثية الأبعاد ("3D").

تحل أنظمة CAD ثنائية الأبعاد مثل AutoCAD أو MicroStation محل نظام الرسم الورقي. يتم إنشاء الخطوط والدوائر والأقواس والمنحنيات داخل البرنامج. يعود الأمر إلى مهارة الرسم الفني للمستخدم لإنتاج الرسم. لا يزال هناك مجال كبير للخطأ في الرسم عند إنتاج إسقاطات متعامدة من الزاوية الأولى والثالثة وإسقاطات مساعدة ومناظر مقطعية . نظام CAD ثنائي الأبعاد هو مجرد لوحة رسم إلكترونية. أعظم قوتها على الرسم الفني المباشر على الورق هي إجراء المراجعات. بينما في الرسم الفني التقليدي المرسوم يدويًا، إذا تم العثور على خطأ أو كان هناك حاجة إلى تعديل، فيجب عمل رسم جديد من الصفر، يسمح نظام CAD ثنائي الأبعاد بتعديل نسخة من الأصل، مما يوفر وقتًا كبيرًا. يمكن استخدام أنظمة CAD ثنائية الأبعاد لإنشاء خطط للمشاريع الكبيرة مثل المباني والطائرات ولكنها لا توفر طريقة للتحقق من أن المكونات المختلفة ستتناسب معًا.

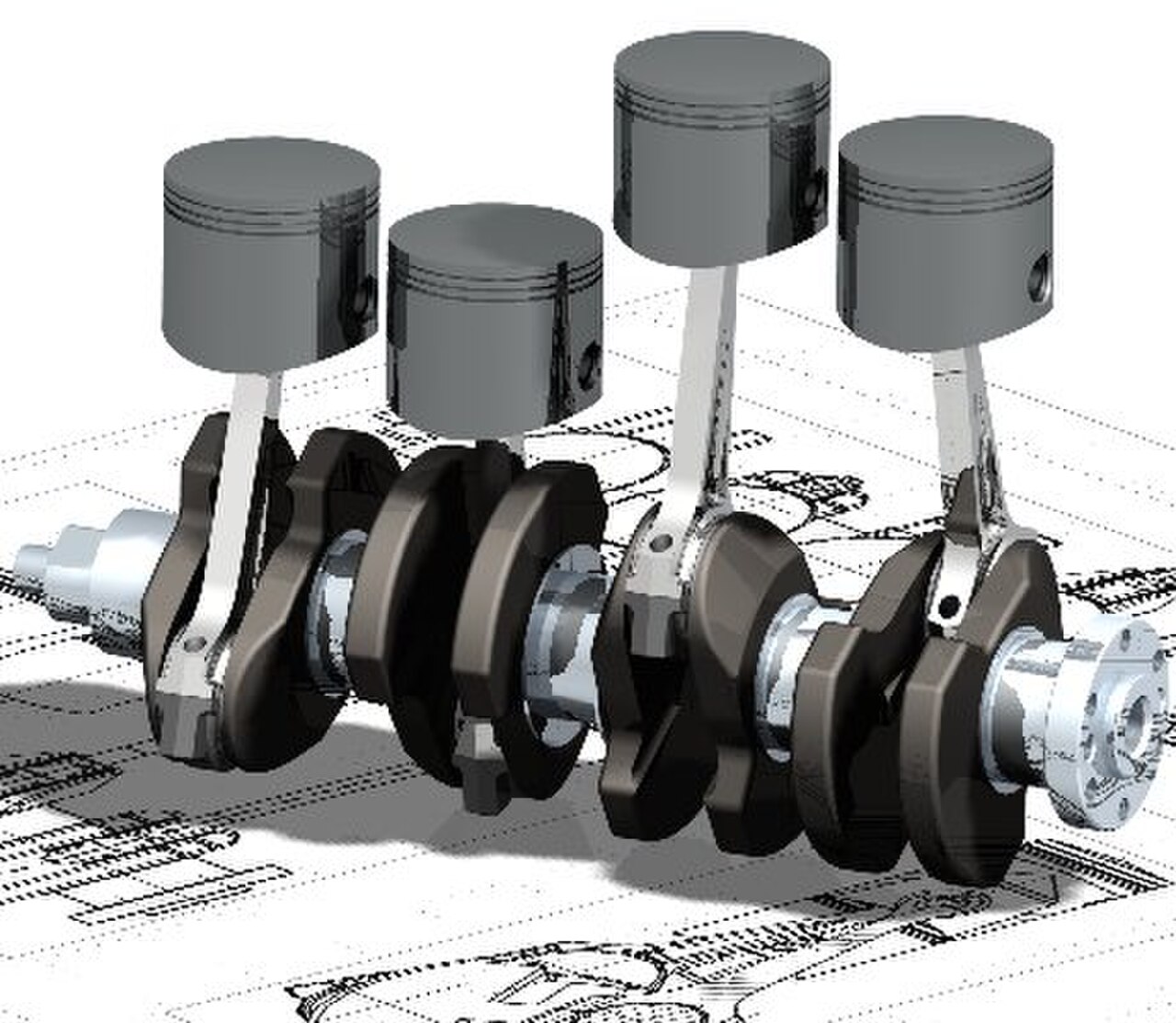

ينتج نظام CAD ثلاثي الأبعاد (مثل KeyCreator أو Autodesk Inventor أو SolidWorks ) أولاً هندسة الجزء؛ يأتي الرسم الفني من وجهات نظر يحددها المستخدم لتلك الهندسة. يتم إنشاء أي عرض متعامد أو متوقع أو مقسم بواسطة البرنامج. لا يوجد مجال للخطأ في إنتاج هذه العروض. يأتي النطاق الرئيسي للخطأ في ضبط معلمة الإسقاط بزاوية أولى أو ثالثة وعرض الرمز ذي الصلة على الرسم الفني. يسمح CAD ثلاثي الأبعاد بتجميع الأجزاء الفردية معًا لتمثيل المنتج النهائي. يتم تصميم المباني والطائرات والسفن والسيارات وتجميعها وفحصها بتقنية ثلاثية الأبعاد قبل إصدار الرسومات الفنية للتصنيع.

يمكن استخدام أنظمة التصميم بمساعدة الحاسوب ثنائية الأبعاد وثلاثية الأبعاد لإنتاج الرسومات الفنية لأي تخصص. تحتوي التخصصات المختلفة (الكهربائية والإلكترونية والهوائية والهيدروليكية وما إلى ذلك) على رموز معترف بها في الصناعة لتمثيل المكونات المشتركة.

تنتج BS و ISO معايير لتوضيح الممارسات الموصى بها، ولكن الأمر متروك للأفراد لإنتاج الرسومات وفقًا لمعيار معين. لا يوجد معيار محدد للتخطيط أو الأسلوب. المعيار الوحيد عبر رسومات ورش العمل الهندسية هو إنشاء الإسقاطات المتعامدة والمناظر المقطعية.

عند تمثيل الأشياء المعقدة ثلاثية الأبعاد في الرسومات ثنائية الأبعاد، يمكن وصف الأشياء بمنظر واحد على الأقل بالإضافة إلى ملاحظة سمك المادة، أو 2 أو 3 أو بقدر ما هو مطلوب من المناظر والأقسام لإظهار جميع ميزات الشيء.

يُعرف الفن والتصميم الذي يدخل في صناعة المباني بالهندسة المعمارية . للتواصل مع جميع جوانب الشكل أو التصميم، تُستخدم الرسومات التفصيلية. في هذا المجال، غالبًا ما يُستخدم مصطلح الخطة عند الإشارة إلى العرض المقطعي الكامل لهذه الرسومات كما يُنظر إليها من ارتفاع ثلاثة أقدام فوق الأرضية النهائية لإظهار مواقع الأبواب والنوافذ وفتحات السلالم وما إلى ذلك. ^[4] تصف الرسومات المعمارية وتوثق تصميم المهندس المعماري. ^[5]

يمكن أن يكون مصطلح الهندسة مصطلحًا واسع النطاق للغاية. وهو مشتق من الكلمة اللاتينية ingenerare ، والتي تعني "إنشاء". ^[6] ولأن هذا المصطلح يمكن أن ينطبق على كل ما يصنعه البشر، فقد تم إعطاؤه تعريفًا أضيق في سياق الرسم الفني. تتعامل الرسومات الهندسية عمومًا مع العناصر الهندسية الميكانيكية، مثل الأجزاء والمعدات المصنعة.

يتم إنشاء الرسومات الهندسية عادةً وفقًا لاتفاقيات موحدة للتخطيط والتسمية والتفسير والمظهر (مثل الخطوط وأنماط الخطوط) والحجم وما إلى ذلك.

الغرض من الرسم الهندسي هو التقاط جميع السمات الهندسية لمنتج أو مكون بدقة وبشكل لا لبس فيه. الهدف النهائي للرسم الهندسي هو نقل جميع المعلومات المطلوبة التي ستسمح للمصنع بإنتاج هذا المكون.

يستخدم ممارسو هندسة البرمجيات المخططات لتصميم البرمجيات. توجد معايير رسمية ولغات نمذجة مثل لغة النمذجة الموحدة (UML)، لكن معظم المخططات تتم باستخدام مخططات غير رسمية مخصصة توضح نموذجًا مفاهيميًا . ^[7]

أفاد الممارسون أن الرسم البياني ساعد في تحليل المتطلبات ، ^{[7] : 539} التصميم، إعادة الهيكلة ، التوثيق، التوجيه ، التواصل مع أصحاب المصلحة. ^{[8] : 560} غالبًا ما تكون المخططات مؤقتة أو يتم إعادة رسمها حسب الحاجة. يمكن أن تعمل المخططات المعاد رسمها كشكل من أشكال الفهم المشترك في الفريق. ^{[8] : 561}

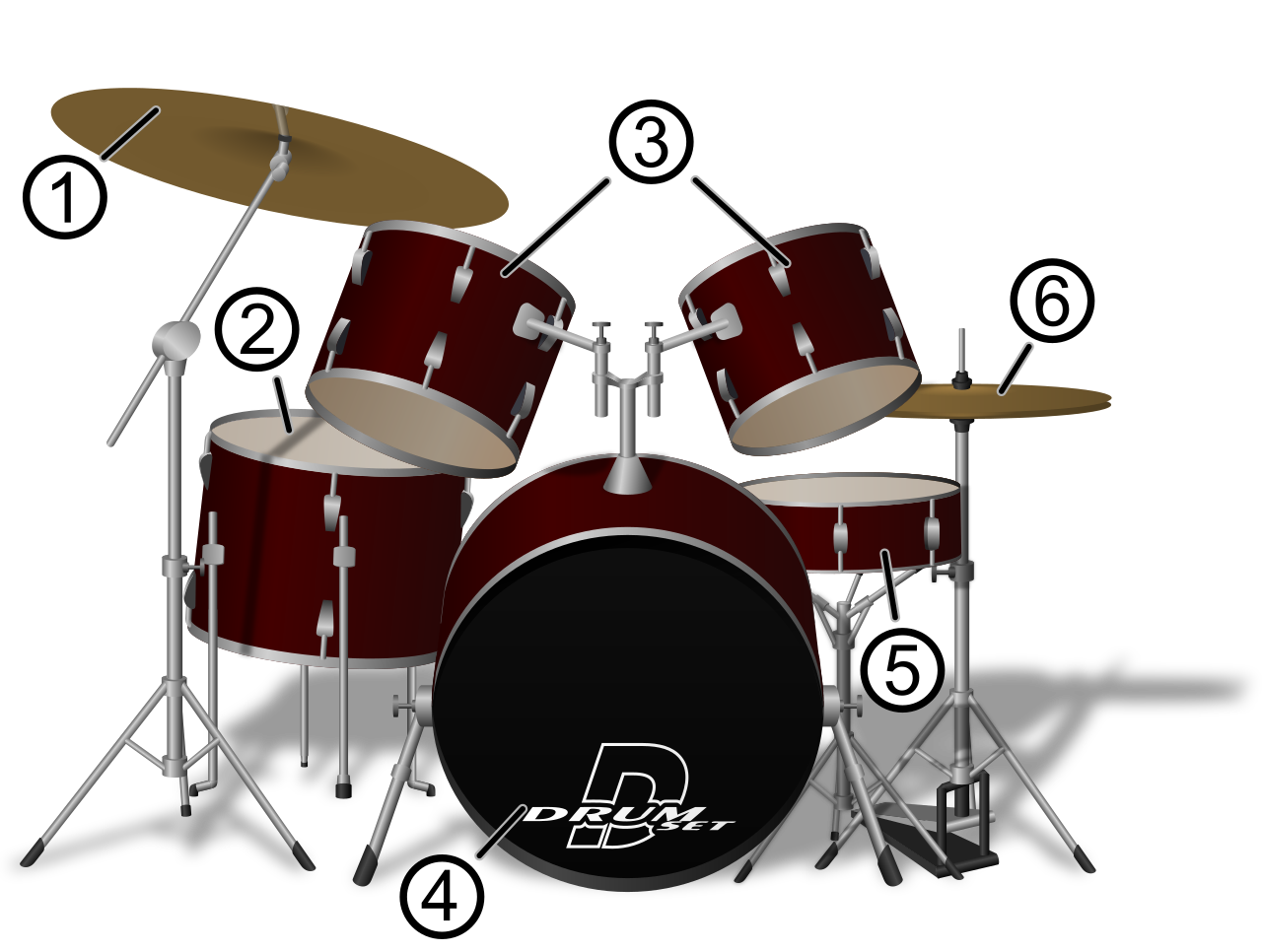

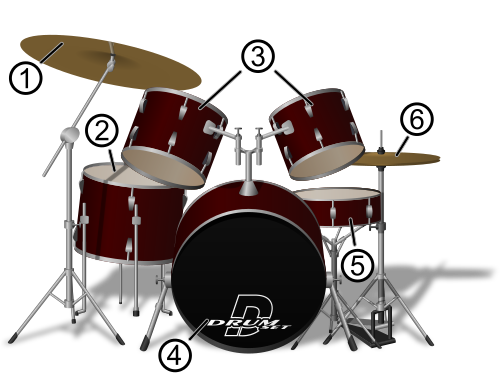

الرسم التوضيحي الفني هو استخدام الرسم التوضيحي للتواصل بصريًا مع معلومات ذات طبيعة فنية. يمكن أن تكون الرسوم التوضيحية الفنية عبارة عن رسومات أو مخططات فنية مكونة . الهدف من الرسم التوضيحي الفني هو "إنشاء صور معبرة تنقل معلومات معينة بشكل فعال عبر القناة البصرية إلى المراقب البشري". ^[9]

الغرض الرئيسي من الرسوم التوضيحية الفنية هو وصف أو شرح هذه العناصر لجمهور غير متخصص إلى حد ما. يجب أن تكون الصورة المرئية دقيقة من حيث الأبعاد والنسب، ويجب أن تقدم "انطباعًا عامًا عن ماهية الكائن أو ما يفعله، لتعزيز اهتمام المشاهد وفهمه". ^[10]

وفقًا لفيولا (2005)، "غالبًا ما يتم تصميم التقنيات التوضيحية بطريقة تجعل حتى الشخص الذي لا يمتلك أي فهم تقني يفهم القطعة الفنية بوضوح. ساعد استخدام عرض خطوط متفاوتة للتأكيد على الكتلة والقرب والمقياس في جعل رسم الخطوط البسيط أكثر قابلية للفهم للشخص العادي. كما أعطت تقنيات التظليل المتقاطع والتنقيط وغيرها من تقنيات التجريد المنخفضة عمقًا وأبعادًا أكبر للموضوع". ^[9]

الرسم المقطوع هو رسم توضيحي تقني، حيث يتم إزالة جزء من سطح نموذج ثلاثي الأبعاد لإظهار جزء من الجزء الداخلي للنموذج فيما يتعلق بخارجه.

الغرض من الرسم المقطوع هو "السماح للمشاهد بإلقاء نظرة على جسم صلب غير شفاف. فبدلاً من السماح للجسم الداخلي بالتألق من خلال السطح المحيط، تتم إزالة أجزاء من الجسم الخارجي ببساطة. وهذا ينتج مظهرًا بصريًا كما لو أن شخصًا ما قطع قطعة من الجسم أو قطعها إلى أجزاء. تتجنب الرسوم التوضيحية المقطوعة الغموض فيما يتعلق بالترتيب المكاني، وتوفر تباينًا حادًا بين الأشياء الموجودة في المقدمة والخلفية، وتسهل الفهم الجيد للترتيب المكاني". ^[11]

يعتمد النوعان من الرسومات الفنية على الإسقاط الرسومي . ^[1] ويستخدم هذا لإنشاء صورة لجسم ثلاثي الأبعاد على سطح ثنائي الأبعاد.

يستخدم التمثيل ثنائي الأبعاد الإسقاط المتعامد لإنشاء صورة حيث يمكن رؤية بعدين فقط من الأبعاد الثلاثة للكائن.

في التمثيل ثلاثي الأبعاد، والذي يُشار إليه أيضًا باسم التصويري، تكون جميع أبعاد الكائن الثلاثة مرئية.

العرض المتعدد هو نوع من الإسقاط المتعامد . هناك اتفاقيتان لاستخدام العرض المتعدد، الزاوية الأولى والزاوية الثالثة. في كلتا الحالتين، يكون الجانب الأمامي أو الرئيسي للكائن هو نفسه. الزاوية الأولى هي رسم جوانب الكائن بناءً على مكان هبوطها. على سبيل المثال، بالنظر إلى الجانب الأمامي، قم بتدوير الكائن 90 درجة إلى اليمين. سيتم رسم ما يُرى إلى يمين الجانب الأمامي. الزاوية الثالثة هي رسم جوانب الكائن بناءً على مكانها. على سبيل المثال، بالنظر إلى الجانب الأمامي، قم بتدوير الكائن 90 درجة إلى اليمين. ما يُرى هو في الواقع الجانب الأيسر للكائن وسيتم رسمه إلى يسار الجانب الأمامي.

في حين أن العرض المتعدد يتعلق بالأسطح الخارجية لجسم ما، فإن العروض المقطعية تعرض مستوى وهميًا مقطوعًا عبر جسم ما. وغالبًا ما يكون هذا مفيدًا لإظهار الفراغات في الجسم.

تستخدم العروض المساعدة مستوى إسقاط إضافيًا غير المستويات الشائعة في العرض المتعدد. ونظرًا لأن سمات الكائن تحتاج إلى إظهار الشكل والحجم الحقيقيين للكائن، فيجب أن يكون مستوى الإسقاط موازيًا لسطح الكائن. وبالتالي، فإن أي سطح لا يتماشى مع المحاور الرئيسية الثلاثة يحتاج إلى مستوى إسقاط خاص به لإظهار السمات بشكل صحيح.

الأنماط، والتي تسمى أحيانًا بالتطورات، تظهر حجم وشكل قطعة مسطحة من المادة اللازمة للثني أو الطي لاحقًا إلى شكل ثلاثي الأبعاد. ^[12]

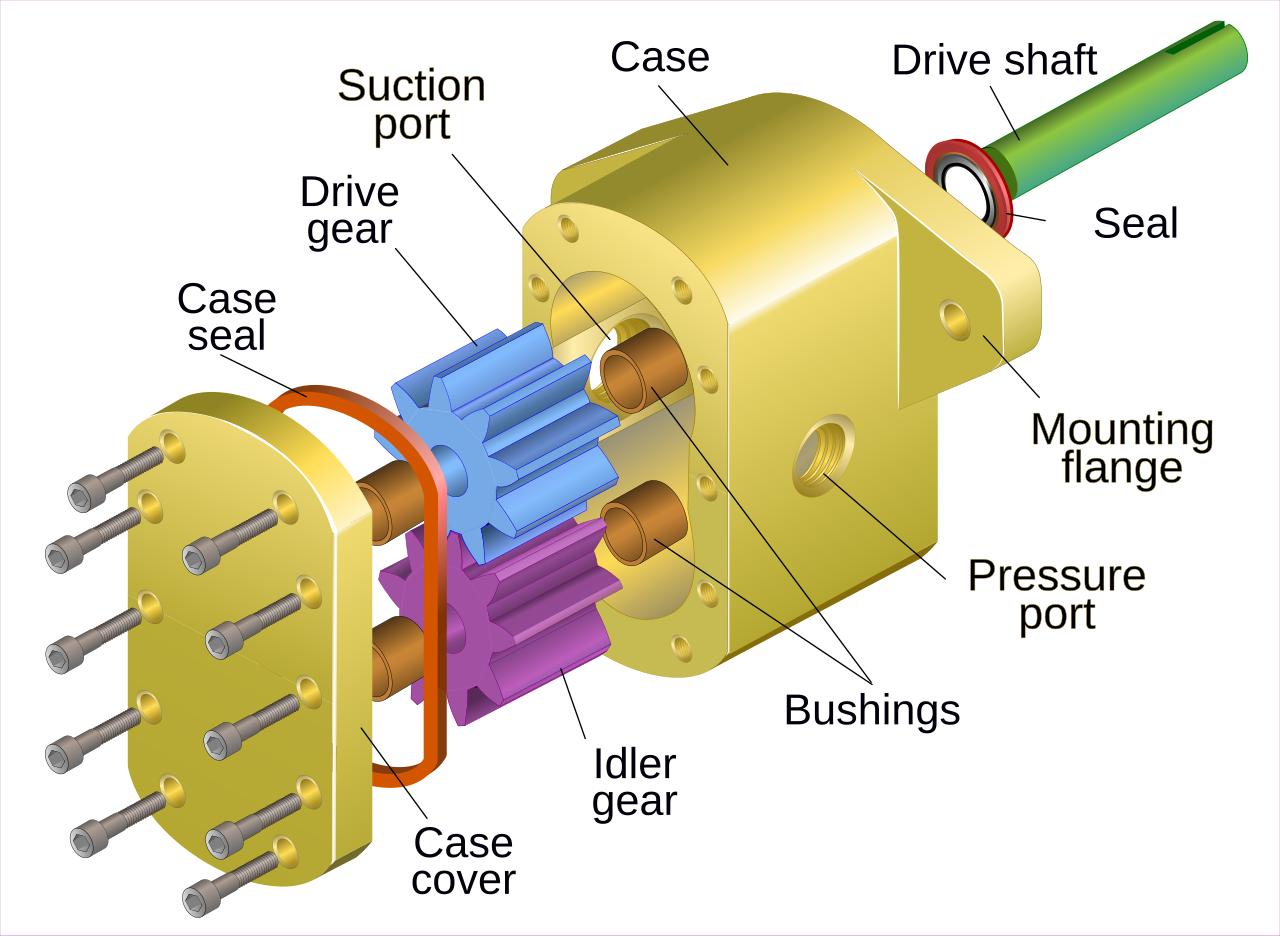

الرسم التخطيطي المنفجر هو رسم فني لجسم ما يوضح العلاقة أو ترتيب تجميع الأجزاء المختلفة. ^[13] وهو يوضح مكونات الجسم منفصلة قليلاً عن بعضها البعض بالمسافة أو معلقة في الفضاء المحيط في حالة الرسم التخطيطي المنفجر ثلاثي الأبعاد . يتم تمثيل الجسم كما لو كان هناك انفجار صغير متحكم فيه ينبعث من منتصف الجسم، مما يتسبب في فصل أجزاء الجسم عن مسافات نسبية بعيدًا عن مواقعها الأصلية.

يمكن أن يوضح الرسم التخطيطي للمنظر المنفجر (EVD) التجميع المقصود للأجزاء الميكانيكية أو الأجزاء الأخرى. في الأنظمة الميكانيكية، يتم عادةً تجميع المكون الأقرب إلى المركز أولاً أو يكون الجزء الرئيسي الذي يتم تجميع الأجزاء الأخرى بداخله. يمكن أن يساعد الرسم التخطيطي للمنظر المنفجر أيضًا في تمثيل تفكيك الأجزاء، حيث تتم إزالة الأجزاء الموجودة في الخارج عادةً أولاً. ^[14]

كانت هناك أحجام ورق قياسية عديدة في أوقات مختلفة وفي بلدان مختلفة، ولكن اليوم يستخدم معظم العالم المعيار الدولي (A4 وأشقائه). وتستخدم أمريكا الشمالية أحجامها الخاصة.

•
  أحجام ورق ISO "سلسلة A" المستخدمة في معظم دول العالم
•
  أحجام ورق ANSI المستخدمة في أمريكا الشمالية

يُطلب من مقدم طلب براءة الاختراع بموجب القانون تقديم رسم للاختراع إذا كانت طبيعة الحالة تتطلب رسمًا لفهم الاختراع مع الوظيفة. يجب تقديم هذا الرسم مع الطلب. يشمل هذا عمليًا جميع الاختراعات باستثناء تركيبات المواد أو العمليات ، ولكن قد يكون الرسم مفيدًا أيضًا في حالة العديد من العمليات. ^[13]

يجب أن يوضح الرسم كل سمة من سمات الاختراع المحددة في المطالبات، ويشترط مكتب براءات الاختراع أن يكون في شكل معين. يحدد المكتب حجم الورقة التي يتم رسم الرسم عليها، ونوع الورق، والهوامش، والتفاصيل الأخرى المتعلقة بصنع الرسم. والسبب في تحديد المعايير بالتفصيل هو أن الرسومات تُطبع وتُنشر بأسلوب موحد عند إصدار براءات الاختراع، كما يجب أن تكون الرسومات بحيث يمكن فهمها بسهولة من قبل الأشخاص الذين يستخدمون أوصاف براءات الاختراع. ^[13]

الرسومات التنفيذية هي مجموعة الرسومات الفنية المستخدمة أثناء مرحلة تصنيع المنتج. ^[15] في الهندسة المعمارية، تتضمن هذه الرسومات المدنية ، والرسومات المعمارية ، والرسومات الهيكلية ، ورسومات الأنظمة الميكانيكية ، والرسومات الكهربائية ، ورسومات السباكة .

تُظهر رسومات التجميع كيفية تجميع الأجزاء المختلفة معًا، وتحديد تلك الأجزاء من خلال الرقم، وتحتوي على قائمة بالأجزاء، والتي يشار إليها غالبًا باسم قائمة المواد. ^[16] في دليل الخدمة الفنية، قد يُشار إلى هذا النوع من الرسومات باسم رسم أو مخطط تفصيلي . يمكن استخدام هذه الأجزاء في الهندسة.

تُعرف أيضًا باسم الرسومات كما تم بناؤها أو الرسومات كما تم تصنيعها . تمثل الرسومات كما تم تركيبها سجلاً للأعمال المكتملة، حرفيًا "كما تم تركيبها". تستند هذه الرسومات إلى الرسومات التنفيذية ويتم تحديثها لتعكس أي تغييرات أو تعديلات تم إجراؤها أثناء البناء أو التصنيع. ^[17]
