آلة الرسم

آلة الرسم (وتسمى أيضًا ذراع الرسم ) هي أداة تستخدم في الرسم الفني ، وتتكون من زوج من المقاييس مثبتة لتشكيل زاوية قائمة على رأس منقلة مفصلية تسمح بالدوران الزاوي . ^{[ 1 ] [ 2 ]}

يتحرك رأس المنقلة ( المقياسان وآلية المنقلة) بحرية على سطح لوحة الرسم ، منزلقًا على دليلين مثبتين عليها بشكل مباشر أو غير مباشر. يضمن هذان الدليلان، اللذان يعملان بشكل منفصل، حركة المنقلة أفقيًا أو رأسيًا على لوحة الرسم ، ويمكن تثبيتهما بشكل مستقل عن بعضهما البعض.

اخترع تشارلز إتش. ليتل آلة الرسم في عام 1901 (براءة اختراع أمريكية رقم 1,081,758)، وأسس شركة يونيفرسال درافتينج ماشين في كليفلاند، أوهايو، لتصنيع وبيع هذه الآلة. ^{[ 3 ]}

كانت آلات الرسم موجودة في مكاتب التصميم للشركات الأوروبية منذ عشرينيات القرن العشرين. تشير موسوعة بريتانيكا صراحة إلى عام 1930 باعتباره العام الذي تم فيه تقديم هذه الأداة، لكن إعلانًا لـ "Memorie di architettura pratica" من عام 1913 يشير إلى أنها كانت موجودة قبل ذلك التاريخ بعشرين عامًا - على الأقل في إيطاليا.

في مجموعات التصميم القديمة، كانت حركة رأس المنقلة تُضمن بواسطة نظام البانتوغراف الذي يحافظ على الرأس في نفس الوضع الزاوي طوال نطاق حركته. وكانت الأذرع تُوازن بواسطة نظام من الأثقال الموازنة أو النوابض .

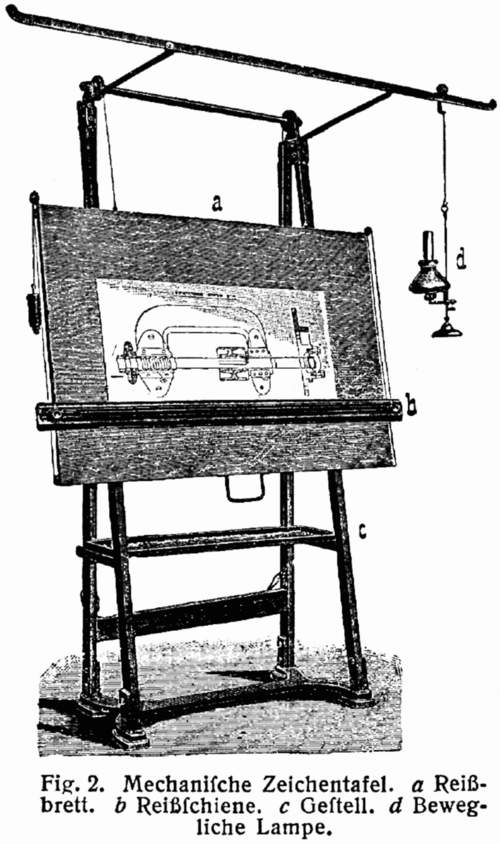

عادةً، تُثبّت الآلة على لوحة رسم ذات سطح صلب وأملس، مثبتة على قاعدة تسمح بإمالتها ورفعها . وبذلك، يُمكن إنجاز الرسم بأكثر الطرق ملاءمةً على سطح عمل يُمكن إمالته بأي زاوية من الأفقي إلى الرأسي.

توجد إصدارات خاصة للوحات بحجم A0 المزدوج، لعمل رسومات كبيرة، أو لوحات نسخ بإضاءة خلفية، والتي تحتوي على كل ما هو ضروري لتوفير دعم محدد.

باستخدام آلة الرسم ، يمكن للمرء القيام بسلسلة من عمليات الرسم التي لا يمكن تحقيقها إلا باستخدام أكثر تعقيدًا للمسطرة والمربع والمنقلة الكلاسيكية ، مثل رسم الخطوط المتوازية والخطوط المتعامدة والخطوط المائلة وفقًا لزاوية محددة مسبقًا، وقياس الزوايا ، وما إلى ذلك.

مع تطور التصميم بمساعدة الحاسوب (CAD)، انخفض استخدام آلات الرسم، وخاصة في القطاع المهني، بشكل كبير، حيث تم استبدالها أولاً بأجهزة الرسم بالقلم ، ثم بطابعات نفث الحبر ذات التنسيق الكبير .
