Set square

الموسوعة الحرة

triangle, set square

A set square or triangle (American English) is an object used in engineering and technical drawing, with the aim of providing a straightedge at a right angle or other particular planar angle to a baseline.

Types

The simplest form of set square is a triangular piece of transparent plastic (or formerly of polished wood) with the centre removed. More commonly the set square bears the markings of a ruler and a half circle protractor. The outer edges are typically bevelled. These set squares come in two usual forms, both right triangles: one with 90-45-45 degree angles, the other with 30-60-90 degree angles. Combining the two forms by placing the hypotenuses together will also yield 15° and 75° angles. They are often purchased in packs with protractors and compasses.

Less commonly found is the adjustable set square. Here, the body of the object is cut in half and rejoined with a hinge marked with angles. Adjustment to the marked angle will produce any desired angle up to a maximum of 180°.

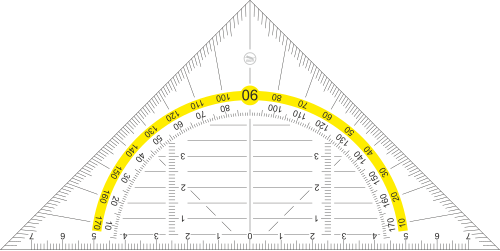

Geodreieck

Original Geodreieck
Variant of larger TZ-Dreieck with extra markings

في بعض الدول الأوروبية، يجمع شكل شائع من المثلث القائم الزاوية بين مثلث قائم الزاوية 90-45-45، ومسطرة، ومنقلة في أداة واحدة مصنوعة من بلاستيك شفاف صلب أو مرن قليلاً. [ 1 ] [ 2 ] [ 3 ] وباعتباره أداة إلزامية يستخدمها تلاميذ المرحلة الإعدادية وما فوقها في الدول الناطقة بالألمانية والدول المجاورة، يُطلق على هذا التصميم اسم " Geodreieck " (اختصار لـ " Geometrie-Dreieck "، أي "مثلث الهندسة") أو ما شابه. [ 3 ] طُوّر هذا المثلث في الأصل عام 1964 من قِبل الشركة الألمانية Dennert & Pape Aristo-Werke (التي أصبحت بعد عدة عمليات إعادة تصنيع شركة Geotec Schul- und Bürowaren GmbH ). [ 4 ] [ 5 ] [ 6 ] [ 3 ] [ 7 ] وهو غير شائع نسبيًا في الدول الناطقة بالإنجليزية، ويُطلق عليه أحيانًا اسم "مثلث المنقلة"، وهو مصطلح يُستخدم أيضًا لوصف تصاميم أخرى مماثلة. يبلغ طول وتر التصميم الأصلي 15.8 سم، ويحتوي على مقياس تناظر 2×7 سم بوحدات المليمتر والدرجات . [ 3 ] توجد أيضًا إصدارات بأحجام أكبر، بمقابض ثابتة أو قابلة للفصل، وحواف مشطوفة أو بدونها، ونقاط حبر أو ملصقات بارزة أو بدونها. تحتوي بعض الإصدارات على علامات إضافية عند زوايا 7° و42° (138° و173°) بالإضافة إلى العلامات العادية 45° و90° لتسهيل القياس المحوري ثنائي الأبعاد وفقًا للمعيار ISO 5456-3، [ 8 ] بينما تتميز إصدارات أخرى بمقاييس زاوية بوحدات المضلعات (gons) بدلًا من الدرجات. توجد عدة تصاميم أخرى مشابهة إلى حد ما تُسمى " TZ-Dreieck " ("مثلث TZ") للرسومات الفنية (الأكبر حجمًا) (TZ من الألمانية: Technisches Zeichnen ). يتراوح المقياس من 10 إلى 10 سم، أو حتى من 11 إلى 11 سم.

منقلة الملاحة Cras (في المقدمة)

على غرار مثلث المنقلة (Geodreieck )، توجد أنواع أخرى عديدة من مثلثات المنقلة لأغراض الملاحة . وتُسمى هذه التصاميم المختلفة بأسماء مثل مثلث الملاحة (المنقلة)، ومثلث الملاحة البحرية، والمربع البحري، ومثلث بورتلاند (الملاحة) أو مثلث منقلة بورتلاند، ومثلث كينت، ومثلث إينوي A/B البحري أو مثلث التحديد، ومثلث المسار، ومثلث اليخوت، والمثلث الداعم.

ومع ذلك، فإن بعض المنقلات الملاحية شائعة الاستخدام، مثل منقلة كراس ، ليست مثلثات.
