البوصلة (أداة الرسم)

البوصلة ، أو ما يُعرف أيضًا بالفرجار ، هي أداة رسم هندسية تُستخدم لرسم الدوائر والأقواس . كما تُستخدم كمِقسِّم لتحديد المسافات، خاصةً على الخرائط . وتُستخدم البوصلة في الرياضيات ، والرسم الهندسي ، والملاحة، وغيرها من الأغراض.

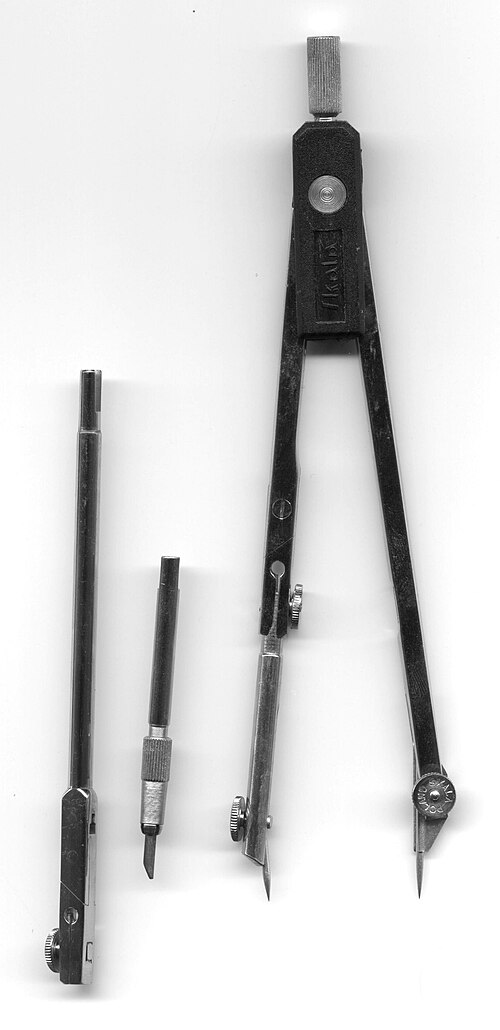

قبل ظهور الحوسبة، كانت البوصلات وغيرها من أدوات الرسم اليدوي تُباع غالبًا كمجموعة ^{[ 1 ]} ذات أجزاء قابلة للتبديل . وبحلول منتصف القرن العشرين، أصبحت قوالب الدوائر تُكمّل استخدام البوصلات. أما اليوم، فتُوفّر برامج التصميم بمساعدة الحاسوب هذه الأدوات في أغلب الأحيان ، لذا فإن الأدوات المادية تُستخدم بشكل أساسي لأغراض تعليمية في تدريس الهندسة والرسم الفني ، وما إلى ذلك.

تُصنع البوصلات عادةً من المعدن أو البلاستيك، وتتكون من ساقين متصلتين بمفصل قابل للتعديل لتغيير نصف قطر الدائرة المرسومة. عادةً ما تحتوي إحدى الساقين على نتوء في نهايتها للتثبيت، بينما تحمل الساق الأخرى أداة رسم، مثل قلم رصاص ، أو قطعة قصيرة من سن القلم الرصاص، أو أحيانًا قلم حبر جاف .

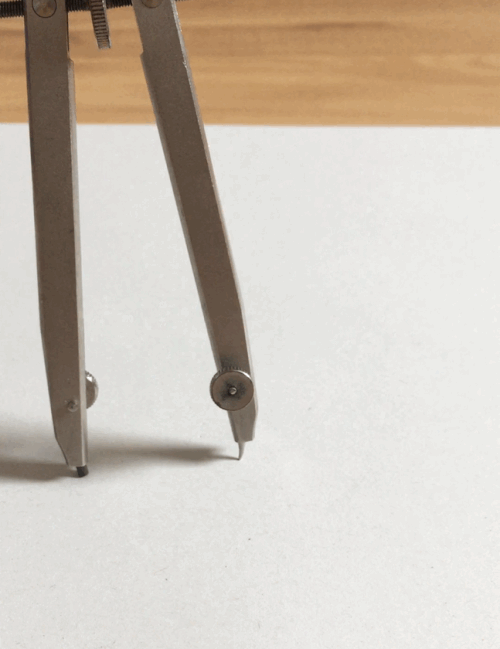

يمكن رسم الدوائر بغرس أحد طرفي الفرجار في الورقة باستخدام السنّ، ثم وضع القلم على الورقة وتحريك القلم مع الحفاظ على زاوية الطرفين ثابتة . يلجأ البعض ممن يجدون صعوبة في هذه العملية إلى تثبيت الفرجار وتحريك الورقة بدلاً من ذلك. ويمكن تغيير نصف قطر الدائرة المراد رسمها بتعديل الزاوية الابتدائية بين طرفي الفرجار.

يمكن قياس المسافات على الخريطة باستخدام بوصلة ذات شوكتين، تُسمى أيضًا بوصلة التقسيم (أو ببساطة "الفرجار"). يُضبط المفصل بحيث تمثل المسافة بين الشوكتين على الخريطة مسافة معينة في الواقع، ومن خلال قياس عدد مرات تطابق البوصلة بين نقطتين على الخريطة، يمكن حساب المسافة بين هاتين النقطتين.

تُستخدم الإنشاءات باستخدام الفرجار والمسطرة لتوضيح مبادئ الهندسة المستوية . ورغم استخدام فرجار حقيقي لرسم الرسوم التوضيحية المرئية، فإن الفرجار المثالي المستخدم في البراهين هو أداة مجردة لرسم دوائر مثالية. وأدق تعريف لهذه الأداة المجردة هو "الفرجار القابل للطي"؛ فبعد رسم دائرة من نقطة معينة بنصف قطر محدد، تختفي الدائرة؛ ولا يمكن نقلها ببساطة إلى نقطة أخرى واستخدامها لرسم دائرة أخرى بنفس نصف القطر (على عكس الفرجار الحقيقي). وقد بيّن إقليدس في مقولته الثانية (الكتاب الأول من الأصول ) أن هذا النوع من الفرجار القابل للطي يمكن استخدامه لنقل المسافة، مما يثبت أن الفرجار القابل للطي قادر على فعل كل ما يفعله الفرجار الحقيقي.

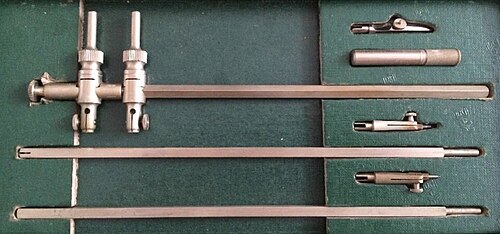

البوصلة ذات الشعاع هي أداة، ذات شعاع خشبي أو نحاسي ومآخذ منزلقة أو مؤشرات أو أدوات توجيه، لرسم وتقسيم دوائر أكبر من تلك التي ترسمها البوصلة العادية. ^{[ 2 ]}

البوصلة الخطية ^{[ 3 ]} أداة يستخدمها النجارون وغيرهم من الحرفيين. يمكن استخدام بعض البوصلات لرسم الدوائر، وتنصيف الزوايا، وفي هذه الحالة، لرسم الخطوط. وهي البوصلة في أبسط صورها. كلا فرعيها مصنوعان من المعدن المضغوط. يحتوي أحد الفرعين على غلاف قلم رصاص، بينما الفرع الآخر مضغوط برأس مدبب بارز من نهايته. تؤدي الصامولة المجنحة الموجودة على المفصل وظيفتين: أولاً، تثبيت قلم الرصاص، وثانياً، تثبيت المسافة المطلوبة عند تدوير الصامولة المجنحة في اتجاه عقارب الساعة.

صُنعت فواصل الأجنحة ذات الأرجل الحرة ^{[ 4 ]} من الفولاذ المطروق بالكامل. حامل القلم، والبراغي اللولبية، والمحور النحاسي، والفروع، جميعها مصنوعة بجودة عالية. تُستخدم هذه الفواصل لرسم الدوائر وإجراء القياسات المتكررة ^{[ 5 ]} بدقة معقولة.

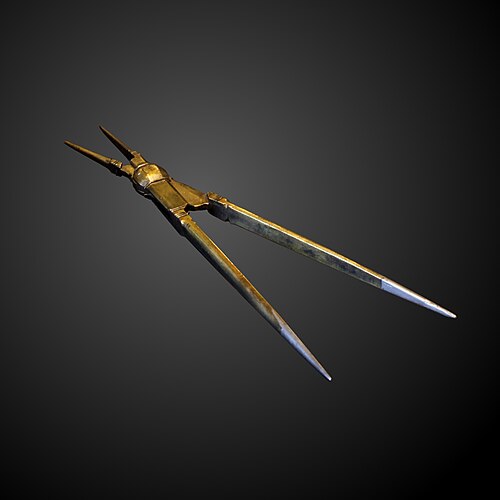

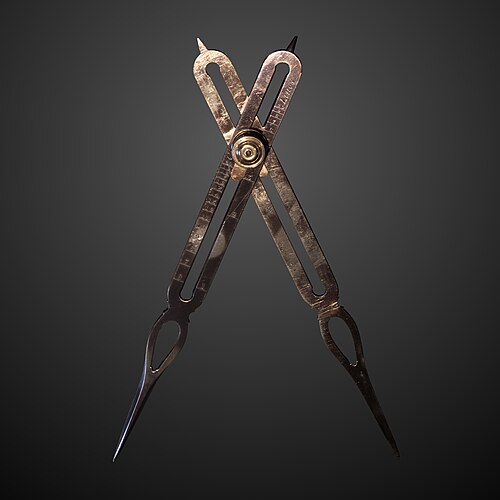

تُستخدم البوصلة المختزلة أو الفرجار النسبي لتقليل أو تكبير الأنماط مع الحفاظ على الزوايا .

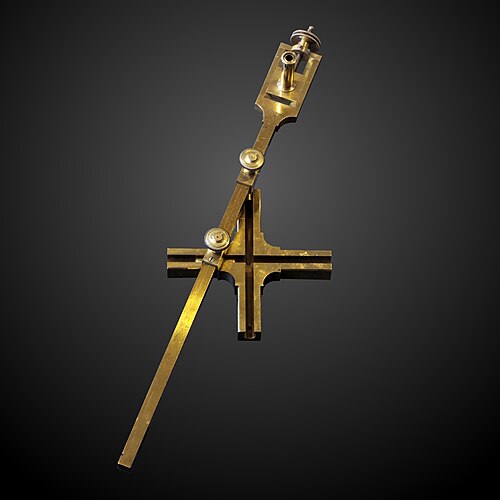

تُستخدم فرجار رسم القطع الناقص لرسم القطع الناقص.

كثيراً ما يُستخدم زوج من البوصلات كرمز للدقة والتمييز. ولذلك، يجد مكاناً له في الشعارات والرموز، مثل شعار المربع والبوصلة الخاص بالماسونيين ، وفي العديد من أيقونات الحاسوب . وقد استخدم الشاعر الإنجليزي جون دون البوصلة كرمز في قصيدته " وداع: يمنع الحداد " (1611).

•
  بوصلة لرسم خط.
•

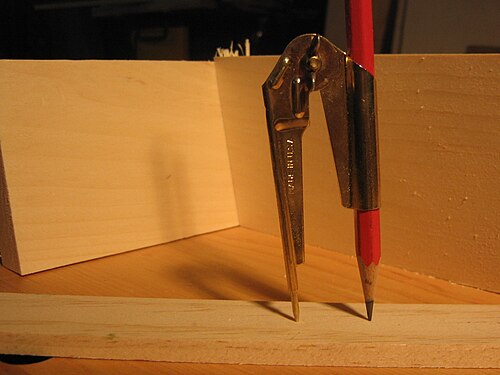

  الفرع المسطح، صامولة الجناح المحورية، فرع غلاف قلم الرصاص للبوصلة الكاتبة.
•
  فواصل مقاس 6 بوصات (15  سم) مصنوعة من الفولاذ المطروق.
•
  نوع واحد من القطاعات.
•
  بوصلة على الشعار الوطني السابق لألمانيا الشرقية (جمهورية ألمانيا الديمقراطية السابقة).
•
  البوصلة رمز ماسوني يظهر على المجوهرات مثل هذه القلادة.
