الرسم الهندسي هو نوع من أنواع الرسومات الفنية . يُستخدم عادةً لتحديد الشكل الهندسي اللازم لتصنيع أحد المكونات، ويُسمى حينها رسمًا تفصيليًا . في العادة، يتطلب تحديد حتى أبسط المكونات عددًا من الرسومات. وترتبط هذه الرسومات معًا من خلال "رسم رئيسي"، يُعرف أيضًا باسم رسم التجميع . يُحدد رسم التجميع أرقام رسومات المكونات التفصيلية اللاحقة، والكميات المطلوبة، ومواد التصنيع، وربما صورًا ثلاثية الأبعاد تُستخدم لتحديد مواقع العناصر الفردية. على الرغم من أن الرسم الهندسي يتكون في الغالب من تمثيلات تصويرية، إلا أنه يستخدم اختصارات ورموزًا للاختصار، وقد تُضاف إليه شروحات نصية لنقل المعلومات الضرورية.

تُعرف عملية إنتاج الرسومات الهندسية عادةً بالرسم الفني أو الرسم الهندسي . [ ^{1 ] تحتوي} الرسومات عادةً على مناظر متعددة للمكون، مع إمكانية إضافة مناظر أولية لتوضيح التفاصيل . ويتم تحديد المعلومات الضرورية فقط. تُحدد المعلومات الأساسية، كالأبعاد ، في موضع واحد فقط على الرسم لتجنب التكرار والتناقض. وتُحدد هوامش التفاوت المناسبة للأبعاد الحرجة لضمان تصنيع المكون وتشغيله. ويمكن إنتاج رسومات إنتاجية أكثر تفصيلاً بناءً على المعلومات الواردة في الرسم الهندسي. تحتوي الرسومات على مربع معلومات أو عنوان يتضمن اسم رسام الرسم، واسم من اعتمده، ووحدات الأبعاد، ومعنى المناظر، وعنوان الرسم، ورقمه.

باعتبارها وسيلة ضرورية للتعبير البصري عن الأفكار، شكلت الرسومات الفنية، بأشكالها المختلفة، جزءًا من تاريخ البشرية منذ القدم. وقد استُخدمت هذه الرسومات المبكرة للتعبير عن المفاهيم المعمارية والهندسية للمنشآت الثقافية الضخمة: المعابد، والآثار، والبنية التحتية العامة. استخدم المصريون وسكان بلاد ما بين النهرين أشكالًا أساسية من الرسومات الفنية لإنشاء أنظمة ري بالغة الدقة، والأهرامات، وغيرها من المنشآت المتطورة. ورغم سهولة أساليبهم نسبيًا، إلا أنها تطلبت قدرًا كبيرًا من المهارة والدقة. وحتى في شكلها البدائي، فقد وفرت هذه الرسومات أساسًا متينًا للمنشآت التي ستصمد أمام اختبار الزمن. ^{[ 2 ]}

تطورت فنون الرسم الهندسي بشكل أكبر في اليونان وروما القديمتين . استخدم فيتروفيوس وغيره من المهندسين والمعماريين الرسومات كوسيلة لنقل تقنيات البناء، وتوضيح المبادئ الأساسية للتوازن والتناسب في العمارة. ومن الأمثلة المبكرة لما سيؤدي إلى ممارسات رسم هندسي أكثر رسمية، الرسومات والحسابات الهندسية المستخدمة في بناء القنوات المائية والجسور والحصون. كما ظهرت الرسومات الهندسية في تصميم الكاتدرائيات والقلاع في القرن الثاني عشر، مع أن هذه الرسومات كانت تُنتج عادةً من قِبل الحرفيين والبنائين، وليس من قِبل مهندسين مُدرَّبين تدريباً رسمياً. ^{[ 3 ]}

كان عصر النهضة فترة ازدهار كبير للرسم الهندسي. فقد بدأ هؤلاء الفنانون والمخترعون المبدعون باستخدام أساليب متطورة للتمثيل البصري في أعمالهم، إلى جانب التزامهم المنهجي بالدقة. احتوت دفاتره على رسومات لأجهزة ميكانيكية، ودراسات تشريحية، ومشاريع هندسية، مما أظهر فهمه العميق للشكل والوظيفة والنسب، كما هو موضح في دفاتره. ولعله كان أول الرواد الذين جمعوا بين الفنون والقدرة الهندسية لإنتاج رسومات هندسية تجمع بين الإبداع والفائدة. وقد شكل ذلك أساسًا هامًا للتطورات اللاحقة في مجال الرسم الهندسي. ^{[ 4 ]}

مع انطلاق الثورة الصناعية ، تبلورت أسس الرسم الهندسي الحديث بظهور معايير محددة بدقة، كالرسم بالإسقاط المتعامد ، والتفكيك، والمقاييس القياسية. وقد ساهم تطور التعليم الهندسي وتوحيد تقنيات الرسم في فرنسا في دفع هذا التوجه نحو التوحيد. في الفترة نفسها، طور عالم الرياضيات الفرنسي غاسبار مونج الهندسة الوصفية، وهي وسيلة لتمثيل الأجسام ثلاثية الأبعاد في فضاء ثنائي الأبعاد، وقدّم إسهامًا كبيرًا في الرسم الهندسي. أرست أعماله الأساس للإسقاط المتعامد، الذي يُعدّ اليوم من التقنيات الأساسية المستخدمة في الرسم الهندسي. انتشرت أساليب مونج في البداية كسر عسكري، ثم على نطاق واسع، وشكّلت مستقبل التعليم الهندسي، وكذلك الممارسة الهندسية.

قدّم روادٌ مثل مارك إيزامبارد برونيل إسهاماتٍ قيّمة في فن الرسم الهندسي . وتشهد سيرة إيزامبارد كينغدوم برونيل، التي كتبها الملازم أول رولت عام ١٧٩٩، والتي ساهم فيها مارك برسوماته التفصيلية لآلات صناعة القوالب، على التطور الملحوظ لأساليب الهندسة البريطانية. فمن خلال تطبيق ما يُعرف اليوم بتقنيات الرسم الميكانيكي لتصوير الآلات ثلاثية الأبعاد على سطح ثنائي الأبعاد، أصبح بالإمكان تحقيق عمليات تصنيع أكثر كفاءة ودقة. وكانت هذه الابتكارات ضرورية مع بدء العالم بالتحول نحو الإنتاج الآلي، حيث تطلّبت المشاريع الهندسية المعقدة، كالجسر والسكك الحديدية والسفن، تمثيلاتٍ فنية دقيقة ومفصلة للغاية لضمان نجاحها.

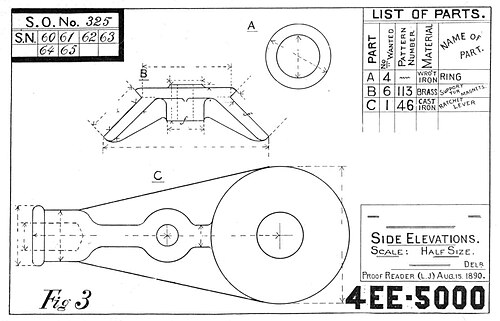

كانت الحاجة المتزايدة إلى دقة عالية في الرسومات الفنية خلال القرن التاسع عشر نتيجة مباشرة للثورة الصناعية. ففي تلك الحقبة، شهدنا تطور مشاريع هندسية ضخمة كالسكك الحديدية، والمحركات البخارية، والمنشآت الحديدية، والتي تتطلب مستوى عالٍ من الدقة والتوحيد القياسي. وقد ابتكر المهندسون رموزًا واتفاقيات جديدة، أصبح استخدامها معياريًا في مختلف الصناعات، بحيث يستطيع أي شخص يجيد قراءة الرسومات الفنية معرفة مواصفات أي مكون أو منشأة. وساهمت عملية التوحيد القياسي في توحيد الممارسات الهندسية، مما سهّل على المهندسين والمصنعين والبنائين العمل معًا.

في القرن العشرين، شهد الرسم الهندسي تحولاً آخر مع ظهور أدوات الرسم مثل المسطرة المثلثية والفرجار والمنقلة. ساعدت هذه الأدوات الرسامين على تحقيق الدقة العالية اللازمة للمشاريع المتزايدة التعقيد، كناطحات السحاب والطائرات والسيارات. كما ساهم وضع معايير مثل معايير المعهد الوطني الأمريكي للمعايير (ANSI) والمنظمة الدولية للتوحيد القياسي (ISO) في ترسيخ قواعد الرسم الهندسي، مما يضمن اتساق الممارسات الهندسية في جميع أنحاء العالم. ^{[ 5 ]}

اليوم، شهد الرسم الفني تحولاً جذرياً من الرسم اليدوي إلى التصميم بمساعدة الحاسوب (CAD). أحدثت برامج التصميم بمساعدة الحاسوب ثورة في طريقة إنشاء الرسومات الفنية، مما أتاح إنتاج رسومات أسرع وأكثر دقة وقابلة للتعديل بسهولة. بات بإمكان المهندسين الآن تصور التصاميم ثلاثية الأبعاد، ومحاكاة الأداء، وإجراء التعديلات قبل بناء أي نموذج أولي مادي. لم يقتصر هذا التحول الرقمي على زيادة الكفاءة فحسب، بل وسّع أيضاً آفاق الابتكار، ومكّن المهندسين من مواجهة تحديات كانت في السابق ضرباً من الخيال.

مع ذلك، ورغم ظهور الأدوات الرقمية، لا تزال المبادئ الأساسية للرسم الهندسي راسخة في تاريخه. فالدقة والوضوح والقدرة على نقل المعلومات المعقدة بصريًا لا تزال جوهر الرسم الهندسي. ولا تزال الأعراف التي ترسخت على مر القرون - من الإسقاط المتعامد إلى استخدام المقياس وخطوط الأبعاد - أساسية في الممارسة الهندسية والمعمارية الحديثة. ويُعد تطور الرسم الهندسي شاهدًا على براعة الإنسان، مُظهرًا كيف كانت القدرة على نقل الأفكار المعقدة بصريًا محورية في تقدم الحضارة.

تحدد الرسومات الهندسية متطلبات مكون أو مجموعة، والتي قد تكون معقدة. وتوفر المعايير قواعد لتحديدها وتفسيرها. كما أن التقييس يُسهم في تدويل الصناعة ، إذ يُمكن للأشخاص من مختلف البلدان واللغات قراءة الرسم الهندسي نفسه وتفسيره بالطريقة نفسها.

تُعدّ معايير ASME Y14.5 وY14.5M (التي نُقّحت مؤخرًا في عام 2018) من أهمّ معايير الرسومات الهندسية. وتُطبّق هذه المعايير على نطاق واسع في الولايات المتحدة، مع العلم أن معيار ISO 8015 (مواصفات المنتجات الهندسية - الأساسيات - المفاهيم والمبادئ والقواعد) أصبح ذا أهمية بالغة أيضًا. وفي عام 2018، أُنشئ معيار ASME AED-1 لتطوير ممارسات متقدمة خاصة بصناعة الطيران والفضاء وغيرها من الصناعات، وذلك لاستكمال معايير Y14.5.

في عام 2011، نُشرت مراجعة جديدة للمعيار الدولي ISO 8015 (مواصفات المنتج الهندسية (GPS) - الأساسيات - المفاهيم والمبادئ والقواعد) تتضمن مبدأ الاستدعاء. ينص هذا المبدأ على أنه "بمجرد استدعاء جزء من نظام مواصفات المنتج الهندسية (GPS) التابع للمعيار الدولي ISO في وثائق منتج هندسي ميكانيكي، يتم استدعاء نظام ISO GPS بأكمله". كما ينص على أن وضع علامة "متوافق مع ISO 8015" على الرسم أمر اختياري. ويترتب على ذلك أن أي رسم يستخدم رموز ISO لا يمكن تفسيره إلا وفقًا لقواعد ISO GPS. والطريقة الوحيدة لتجنب استدعاء نظام ISO GPS هي الاستناد إلى معيار وطني أو معيار آخر. وقد خضع المعيار البريطاني BS 8888 (المواصفات الفنية للمنتج) لتحديثات مهمة في العقد الثاني من الألفية الثانية.

لعدة قرون، وحتى سبعينيات القرن العشرين، كان الرسم الهندسي يُنجز يدويًا باستخدام القلم الرصاص والحبر على الورق أو مواد أخرى (مثل الرق أو المايلر ). ومنذ ظهور التصميم بمساعدة الحاسوب (CAD)، ازداد الاعتماد على الوسائط الإلكترونية في الرسم الهندسي مع مرور كل عقد. واليوم، يُنجز معظم الرسم الهندسي باستخدام برامج التصميم بمساعدة الحاسوب، إلا أن استخدام القلم الرصاص والورق لم يختفِ تمامًا.

تشمل بعض أدوات الرسم اليدوي أقلام الرصاص، والأقلام الجافة وحبرها ، والمسطرة، والمسطرة المثلثية ، والمنحنيات الفرنسية ، والمثلثات، والمسطرة ، والمنقلة ، والفرجار ، والفرجار ، والمسطرة، والممحاة، والدبابيس. ( كانت المسطرة الحاسبة تُستخدم أيضًا في السابق، ولكن حتى الرسم اليدوي، عند الحاجة إليه، يستفيد اليوم من الآلة الحاسبة أو ما يُعادلها على الشاشة). وبالطبع، تشمل الأدوات أيضًا لوحات الرسم أو الطاولات. أما التعبير الإنجليزي "العودة إلى لوحة الرسم"، وهو تعبير مجازي يعني إعادة التفكير في شيء ما بالكامل، فقد استُلهم من الفعل الحرفي المتمثل في اكتشاف أخطاء في التصميم أثناء الإنتاج والعودة إلى لوحة الرسم لمراجعة الرسم الهندسي. تُعد آلات الرسم أجهزة تُساعد في الرسم اليدوي من خلال دمج لوحات الرسم والمسطرة وأجهزة البانتوغراف وغيرها من الأدوات في بيئة رسم متكاملة. وتوفر برامج التصميم بمساعدة الحاسوب (CAD) ما يُعادلها افتراضيًا.

تتضمن عملية إنتاج الرسومات عادةً إنشاء نسخة أصلية تُعاد طباعتها، مما يُنتج نسخًا متعددة لتوزيعها على أرضية المصنع والموردين وأرشيفات الشركة، وما إلى ذلك. كانت طرق الطباعة التقليدية تعتمد على اللونين الأزرق والأبيض (سواءً أبيض على أزرق أو أزرق على أبيض )، ولهذا السبب سُميت الرسومات الهندسية لفترة طويلة، ولا تزال تُسمى حتى اليوم غالبًا، " المخططات " أو " الخطوط الزرقاء "، على الرغم من أن هذه المصطلحات قديمة من الناحية الحرفية، حيث أن معظم نسخ الرسومات الهندسية اليوم تُصنع بطرق أكثر حداثة (غالبًا الطباعة النافثة للحبر أو الليزرية ) التي تُنتج خطوطًا سوداء أو متعددة الألوان على ورق أبيض. أما مصطلح "الطباعة" الأكثر عمومية فهو شائع الاستخدام في الولايات المتحدة للدلالة على أي نسخة ورقية من الرسم الهندسي. في حالة رسومات التصميم بمساعدة الحاسوب (CAD)، فإن الأصل هو ملف CAD، والمطبوعات الناتجة عن هذا الملف هي "المطبوعات".

تُبيّن جميع الرسومات الهندسية تقريبًا (باستثناء ربما الرسومات المرجعية أو الرسومات الأولية) ليس فقط الهندسة (الشكل والموقع)، بل أيضًا الأبعاد والتفاوتات المسموح بها ^{[ 1 ]} لهذه الخصائص. وقد تطورت أنظمة عديدة لتحديد الأبعاد والتفاوتات. أبسط نظام لتحديد الأبعاد هو تحديد المسافات بين النقاط (مثل طول الجسم أو عرضه، أو مواقع مراكز الثقوب). ومنذ ظهور التصنيع المتطور للأجزاء القابلة للتبديل ، أصبحت هذه المسافات مصحوبة بتفاوتات من نوعي الموجب والسالب أو الحد الأدنى والحد الأقصى. أما تحديد الأبعاد الإحداثي فيتضمن تعريف جميع النقاط والخطوط والمستويات والمقاطع باستخدام الإحداثيات الديكارتية، مع نقطة أصل مشتركة. كان تحديد الأبعاد الإحداثي هو الخيار الأفضل الوحيد حتى شهدت حقبة ما بعد الحرب العالمية الثانية تطوير تحديد الأبعاد الهندسية والتفاوتات (GD&T)، والذي يبتعد عن قيود تحديد الأبعاد الإحداثي (مثل مناطق التفاوت المستطيلة فقط، وتراكم التفاوتات) للسماح بالتفاوت الأكثر منطقية لكل من الهندسة والأبعاد (أي كل من الشكل [الأشكال/المواقع] والأحجام).

تُقدّم الرسومات المعلومات الهامة التالية:

• الهندسة - شكل الجسم؛ يتم تمثيلها كمناظر؛ كيف سيبدو الجسم عند النظر إليه من زوايا مختلفة، مثل الأمام، والأعلى، والجانب، وما إلى ذلك.
• الأبعاد - يتم تحديد حجم الجسم بالوحدات المقبولة.
• التفاوتات المسموح بها - الاختلافات المسموح بها لكل بُعد.
• المادة - تمثل ما صنع منه المنتج.
• التشطيب – يحدد جودة سطح المنتج، سواءً كان وظيفيًا أو تجميليًا. على سبيل المثال، يتطلب المنتج المُسوّق بكميات كبيرة عادةً جودة سطح أعلى بكثير من، على سبيل المثال، مكون يدخل في الآلات الصناعية.

أنماط وأنواع الخطوط

تُستخدم أنماط خطوط متنوعة لتمثيل الأجسام المادية بيانياً. وتشمل أنواع الخطوط ما يلي:

• مرئي - هي خطوط متصلة تستخدم لتصوير الحواف المرئية مباشرة من زاوية معينة.
• الخطوط المخفية - هي خطوط متقطعة قصيرة يمكن استخدامها لتمثيل الحواف غير المرئية بشكل مباشر.
• المركز - عبارة عن خطوط متقطعة طويلة وقصيرة بالتناوب يمكن استخدامها لتمثيل محاور الأشكال الدائرية.
• مستوى القطع - عبارة عن خطوط رفيعة متوسطة التقطع، أو خطوط سميكة طويلة ومتقطعة قصيرة مزدوجة بالتناوب والتي يمكن استخدامها لتحديد المقاطع لعرض المقاطع .
• الخطوط المقطعية هي خطوط رفيعة مرتبة بنمط معين (يحدد هذا النمط نوع المادة التي يتم "قطعها" أو "تقسيمها")، وتُستخدم للإشارة إلى الأسطح في المقاطع الناتجة عن عملية "القطع". وتُعرف هذه الخطوط عادةً باسم "التظليل المتقاطع".
• الخطوط الوهمية (غير الموضحة) هي خطوط رفيعة متقطعة طويلة ومزدوجة قصيرة بالتناوب، تُستخدم لتمثيل ميزة أو مكون ليس جزءًا من الجزء أو التجميع المحدد. على سبيل المثال، أطراف القطع المعدنية التي قد تُستخدم للاختبار، أو المنتج المصنّع الذي يُمثل محور رسم الأدوات.

يمكن أيضاً تصنيف الأسطر حسب التصنيف الحرفي حيث يتم إعطاء كل سطر حرفاً.

• تُظهر الخطوط من النوع (أ) الخطوط الخارجية لشكل الجسم. وهي الخطوط الأكثر سمكًا في الرسم، وتُرسم بقلم رصاص أنعم من قلم HB.
• الخطوط من النوع B هي خطوط أبعاد، وتُستخدم لتحديد الأبعاد، أو الإسقاط، أو التمديد، أو كخطوط توجيهية. يُنصح باستخدام قلم رصاص أكثر صلابة، مثل قلم رصاص 2H.
• تُستخدم الخطوط من النوع C للفواصل عندما لا يظهر الشكل بأكمله. تُرسَم هذه الخطوط يدويًا، وهي مخصصة للفواصل القصيرة فقط. قلم رصاص 2H
• الخطوط من النوع D تشبه الخطوط من النوع C، إلا أنها متعرجة وتُستخدم فقط للفواصل الطويلة. قلم رصاص 2H
• تشير الخطوط من النوع E إلى الخطوط الخارجية المخفية للميزات الداخلية للجسم. وهي خطوط منقطة. قلم رصاص 2H
• الخطوط من النوع F هي نفسها الخطوط من النوع E، باستثناء أنها تُستخدم في الرسومات الهندسية الكهربائية. قلم رصاص 2H
• تُستخدم الخطوط من النوع G  لخطوط المنتصف. وهي خطوط منقطة، عبارة عن خط طويل بطول 10-20 مم، ثم مسافة 1  مم، ثم خط قصير بطول 2  مم. قلم رصاص 2H
• خطوط النوع H مماثلة لخطوط النوع G، باستثناء أن كل خط طويل ثانٍ يكون أكثر سمكًا. تشير هذه الخطوط إلى مستوى القطع في الجسم. قلم رصاص 2H
• تشير الخطوط من النوع K إلى المواضع البديلة لجسم ما والخط الذي يسلكه. تُرسَم هذه الخطوط بخط طويل يتراوح طوله بين 10 و20  مم، ثم مسافة صغيرة، ثم خط صغير بطول 2  مم، ثم مسافة أخرى، ثم خط صغير آخر. قلم رصاص 2H.

مناظر وإسقاطات متعددة

في معظم الحالات، لا تكفي طريقة عرض واحدة لعرض جميع الميزات الضرورية، ولذلك تُستخدم عدة طرق عرض. تشمل أنواع طرق العرض ما يلي:

إسقاط متعدد المشاهد

الإسقاط متعدد المناظر هو نوع من الإسقاط المتعامد يُظهر الجسم كما يبدو من الأمام أو اليمين أو اليسار أو الأعلى أو الأسفل أو الخلف (مثل المناظر الأساسية )، وعادةً ما يتم تحديد موضعها بالنسبة لبعضها البعض وفقًا لقواعد الإسقاط من الزاوية الأولى أو الثالثة . يختلف أصل واتجاه متجهات الإسقاط (وتسمى أيضًا خطوط الإسقاط)، كما هو موضح أدناه.

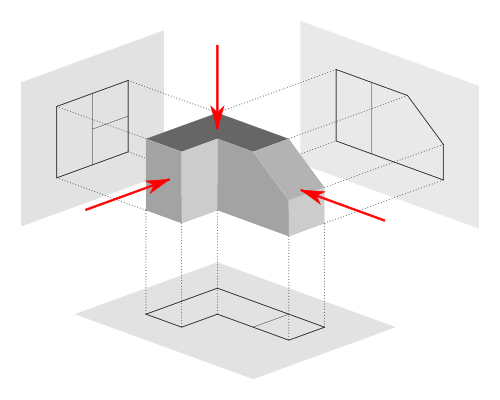

• في الإسقاط من الزاوية الأولى ، تنطلق أجهزة الإسقاط المتوازية كما لو كانت تشع من خلف المشاهد ، وتخترق الجسم ثلاثي الأبعاد لتُسقط صورة ثنائية الأبعاد على المستوى العمودي خلفه . يُسقط الجسم ثلاثي الأبعاد في فضاء ثنائي الأبعاد يُشبه "الورقة"، كما لو كنت تنظر إلى صورة شعاعية له: المنظر العلوي أسفل المنظر الأمامي، والمنظر الأيمن على يسار المنظر الأمامي. يُعد الإسقاط من الزاوية الأولى معيارًا دوليًا (ISO) ويُستخدم بشكل أساسي في أوروبا.
• في الإسقاط من الزاوية الثالثة ، تنطلق أجهزة الإسقاط المتوازية كما لو كانت مُشعّة من الجانب البعيد للجسم ، وتخترق الجسم ثلاثي الأبعاد لتُسقط صورة ثنائية الأبعاد على المستوى العمودي أمامه . تُشبه مناظر الجسم ثلاثي الأبعاد ألواح صندوق يُحيط به، وتدور هذه الألواح عند فتحها بشكل مُسطّح على مستوى الرسم. ^{[ 6 ]} وبالتالي، يُوضع المنظر الأيسر على اليسار والمنظر العلوي على الأعلى؛ وتظهر الميزات الأقرب إلى واجهة الجسم ثلاثي الأبعاد أقرب إلى المنظر الأمامي في الرسم. يُستخدم الإسقاط من الزاوية الثالثة بشكل أساسي في الولايات المتحدة وكندا، حيث يُعد نظام الإسقاط الافتراضي وفقًا لمعيار ASME Y14.3M.

حتى أواخر القرن التاسع عشر، كان الإسقاط من الزاوية الأولى هو السائد في أمريكا الشمالية وأوروبا؛ ^{[ 7 ] [ 8 ]} ولكن في تسعينيات القرن التاسع عشر تقريبًا، انتشر الإسقاط من الزاوية الثالثة في أوساط الهندسة والتصنيع في أمريكا الشمالية حتى أصبح عرفًا شائعًا، ^{[ 7 ] [ 8 ]} وأصبح معيارًا لجمعية التصوير الأمريكية (ASA) بحلول خمسينيات القرن العشرين. ^{[ 8 ]} وفي فترة الحرب العالمية الأولى تقريبًا، كان البريطانيون يمزجون بين استخدام كلا طريقتي الإسقاط. ^{[ 7 ]}

كما هو موضح أعلاه، فإن تحديد السطح الذي يشكل الأمام والخلف والأعلى والأسفل يختلف باختلاف طريقة الإسقاط المستخدمة.

لا تُستخدم جميع المناظر بالضرورة. ^{[ 9 ]} عمومًا، يُستخدم فقط العدد اللازم من المناظر لنقل جميع المعلومات المطلوبة بوضوح واختصار. ^{[ 10 ]} تُعتبر المناظر الأمامية والعلوية والجانبية اليمنى عادةً المجموعة الأساسية من المناظر المُضمنة افتراضيًا، ^{[ 11 ]} ولكن يمكن استخدام أي مزيج من المناظر حسب احتياجات التصميم. بالإضافة إلى المناظر الرئيسية الستة (الأمامية، والخلفية، والعلوية، والسفلية، والجانبية اليمنى، والجانبية اليسرى)، يمكن تضمين أي مناظر أو مقاطع إضافية تخدم أغراض تعريف الجزء وتوضيحه. تُحدد خطوط المناظر أو خطوط المقاطع (الخطوط التي تحمل أسهمًا مُشارًا إليها بـ "AA" و"BB" وما إلى ذلك) اتجاه وموقع العرض أو المقطع. في بعض الأحيان، تُشير ملاحظة إلى المنطقة (المناطق) التي يوجد بها المنظر أو المقطع في الرسم.

مناظر إضافية

المسقط المساعد هو إسقاط متعامد يُسقط على أي مستوى غير المستويات الستة الرئيسية . ^{[ 12 ]} تُستخدم هذه المساقط عادةً عندما يحتوي الجسم على مستوى مائل. يسمح استخدام المسقط المساعد بإسقاط هذا المستوى المائل (وأي عناصر أخرى مهمة) بحجمه وشكله الحقيقيين. لا يمكن معرفة الحجم والشكل الحقيقيين لأي عنصر في الرسم الهندسي إلا عندما يكون خط النظر عموديًا على المستوى المرجعي. يُعرض العنصر كجسم ثلاثي الأبعاد. تميل المساقط المساعدة إلى استخدام الإسقاط المحوري . عندما توجد المساقط المساعدة بمفردها، تُعرف أحيانًا باسم المساقط التصويرية .

الإسقاط المتساوي القياس

يُظهر الإسقاط المتساوي القياس الجسم من زوايا تكون فيها المقاييس على طول كل محور من محاور الجسم متساوية. يتوافق الإسقاط المتساوي القياس مع دوران الجسم بزاوية ± 45° حول المحور الرأسي، متبوعًا بدوران بزاوية ± 35.264° تقريبًا [= arcsin(tan(30°))] حول المحور الأفقي بدءًا من منظور الإسقاط المتعامد. كلمة "متساوي القياس" مشتقة من الكلمة اليونانية التي تعني "نفس القياس". من بين الأمور التي تجعل الرسومات متساوية القياس جذابة للغاية سهولة إنشاء زوايا 60° باستخدام الفرجار والمسطرة فقط .

الإسقاط المتساوي القياس هو نوع من أنواع الإسقاط المحوري . أما النوعان الآخران من الإسقاط المحوري فهما:

• إسقاط ثنائي الأبعاد
• إسقاط ثلاثي الأبعاد

الإسقاط المائل

الإسقاط المائل هو نوع بسيط من الإسقاطات الرسومية المستخدمة لإنتاج صور ثنائية الأبعاد لأجسام ثلاثية الأبعاد:

• يقوم الجهاز بإسقاط صورة عن طريق تقاطع الأشعة المتوازية (أجهزة العرض).
• من الكائن المصدر ثلاثي الأبعاد مع سطح الرسم (خطة الإسقاط).

في كل من الإسقاط المائل والإسقاط المتعامد، تنتج الخطوط المتوازية للكائن المصدر خطوطًا متوازية في الصورة المسقطة.

إسقاط المنظور

المنظور هو تمثيل تقريبي للصورة على سطح مستوٍ، كما تراها العين. وأبرز سمات المنظور هي رسم الأشياء على النحو التالي:

• تصغر كلما زادت المسافة بينها وبين المراقب
• المنظور المختصر: حجم أبعاد الجسم على طول خط الرؤية يكون أقصر نسبياً من أبعاده عبر خط الرؤية.

عرض المقطع

المناظر المسقطة (سواء كانت مناظر مساعدة أو متعددة ) تُظهر مقطعًا عرضيًا للكائن الأصلي على طول مستوى القطع المحدد. تُستخدم هذه المناظر عادةً لإظهار الميزات الداخلية بوضوح أكبر من المساقط العادية أو الخطوط المخفية، كما أنها تُساعد في تقليل عدد الخطوط المخفية. في رسومات التجميع، لا يتم عادةً تقطيع مكونات الأجهزة (مثل الصواميل والبراغي والحلقات). منظر المقطع هو منظر جانبي جزئي للكائن.

أحجام الرسومات

تتوافق أحجام الرسومات عادةً مع أحد معيارين مختلفين، ISO (المعيار العالمي) أو ANSI/ASME Y14.1 (الأمريكي).

تتوافق أحجام الرسومات المترية مع أحجام الورق الدولية . وقد شهدت هذه الأحجام مزيدًا من التحسينات في النصف الثاني من القرن العشرين، عندما أصبحت عمليات التصوير رخيصة. أصبح من الممكن مضاعفة (أو تقليل) حجم الرسومات الهندسية بسهولة ووضعها على ورق أكبر (أو أصغر) دون إهدار أي مساحة. وقد تم اختيار أحجام أقلام الرسم المترية بحيث يمكن إضافة تفاصيل أو إجراء تغييرات في الرسم بتغيير عرض القلم بمقدار جذر 2 تقريبًا . تحتوي مجموعة كاملة من الأقلام على أحجام رؤوس الأقلام التالية: 0.13، 0.18، 0.25، 0.35، 0.5، 0.7، 1.0، 1.5، و2.0  ملم. ومع ذلك، فقد دعت المنظمة الدولية للتوحيد القياسي (ISO) إلى أربعة عروض للأقلام وحددت رمزًا لونيًا لكل منها: 0.25 (أبيض)، 0.35 (أصفر)، 0.5 (بني)، 0.7 (أزرق). أنتجت هذه الرؤوس خطوطًا تتعلق بارتفاعات أحرف النص المختلفة وأحجام ورق ISO.

جميع أحجام ورق ISO لها نفس نسبة العرض إلى الارتفاع، وهي واحد مرفوعًا للجذر التربيعي لـ 2، مما يعني أنه يمكن تكبير أو تصغير أي مستند مصمم لأي حجم معين إلى أي حجم آخر وسيظل مناسبًا تمامًا. ونظرًا لسهولة تغيير الأحجام هذه، فمن الشائع نسخ أو طباعة مستند معين على أحجام ورق مختلفة، خاصةً ضمن سلسلة من المستندات، على سبيل المثال، يمكن تكبير رسم على ورق A3 إلى A2 أو تصغيره إلى A4.

يتوافق المقاس الأمريكي "A" مع مقاس "الرسالة"، بينما يتوافق المقاس "B" مع مقاس "الدفتر" أو "الصحيفة الشعبية". وكانت هناك أيضاً مقاسات ورق بريطانية في السابق، تُعرف بأسماء بدلاً من رموز أبجدية رقمية.

تعتبر معايير الجمعية الأمريكية للمهندسين الميكانيكيين (ASME) ANSI/ASME Y14.1 و Y14.2 و Y14.3 و Y14.5 من المعايير المرجعية الشائعة في الولايات المتحدة.

كما هو الحال في العديد من المجالات التقنية، تم تطوير مجموعة واسعة من الاختصارات والرموز في الرسم الهندسي خلال القرنين العشرين والحادي والعشرين. على سبيل المثال، غالبًا ما يتم اختصار الفولاذ المدلفن على البارد إلى CRS، وغالبًا ما يتم اختصار القطر إلى DIA أو D أو ⌀ .

معظم الرسومات الهندسية مستقلة عن اللغة - فالكلمات تقتصر على كتلة العنوان؛ ويتم استخدام الرموز بدلاً من الكلمات في أماكن أخرى. ^{[ 18 ]}

مع ظهور الرسومات المُولّدة بالحاسوب في التصنيع والتشغيل الآلي، تراجع استخدام العديد من الرموز. يُشكّل هذا الأمر إشكالية عند محاولة تفسير وثيقة قديمة مرسومة يدويًا تحتوي على عناصر غامضة يصعب الرجوع إليها في النصوص التعليمية القياسية أو وثائق التحكم مثل معايير ASME وANSI. على سبيل المثال، يستثني معيار ASME Y14.5M لعام 1994 بعض العناصر التي تنقل معلومات بالغة الأهمية، كما هو الحال في رسومات البحرية الأمريكية القديمة ورسومات تصنيع الطائرات التي تعود إلى الحرب العالمية الثانية. وقد يكون البحث عن الغرض من بعض الرموز ومعناها أمرًا صعبًا.

هذا مثال على رسم هندسي (يظهر أعلاه منظور متساوي القياس لنفس الجسم). تم تلوين أنواع الخطوط المختلفة لتوضيحها.

• الأسود = خط الجسم والتهشير
• الأحمر = خط مخفي
• الأزرق = الخط المركزي للقطعة أو الفتحة
• اللون الأرجواني = خط وهمي أو خط مستوى القطع

يتم الإشارة إلى المناظر المقطعية من خلال اتجاه الأسهم، كما هو الحال في المثال الموجود على الجانب الأيمن.

الرسم الهندسي وثيقة قانونية (أي أداة قانونية )، لأنه ينقل جميع المعلومات اللازمة حول "المطلوب" إلى الأشخاص الذين سيستثمرون الموارد لتحويل الفكرة إلى واقع. وبالتالي، فهو جزء من العقد ؛ إذ يشكل أمر الشراء والرسم معًا، بالإضافة إلى أي وثائق ملحقة (أوامر تغيير هندسية، ومواصفات محددة )، العقد. وعليه، إذا كان المنتج النهائي معيبًا، فإن العامل أو المصنّع محمي من المسؤولية طالما نفّذوا التعليمات الواردة في الرسم بدقة. أما إذا كانت تلك التعليمات خاطئة، فالخطأ يقع على عاتق المهندس. ولأن التصنيع والبناء عادةً ما يكونان عمليتين مكلفين للغاية (تتضمنان مبالغ كبيرة من رأس المال والأجور ) ، فإن مسألة المسؤولية عن الأخطاء لها تبعات قانونية .

لعدة قرون، كانت الرسومات الهندسية هي الوسيلة الوحيدة لنقل المعلومات من مرحلة التصميم إلى مرحلة التصنيع. في العقود الأخيرة، ظهرت طريقة أخرى تُعرف باسم تعريف المنتج القائم على النموذج (MBD) أو تعريف المنتج الرقمي (DPD). في MBD، تُغذّى المعلومات التي يجمعها برنامج التصميم بمساعدة الحاسوب (CAD) تلقائيًا إلى تطبيق التصنيع بمساعدة الحاسوب (CAM )، الذي يقوم (مع أو بدون تطبيقات معالجة لاحقة) بإنشاء شفرة بلغات أخرى مثل G-code ليتم تنفيذها بواسطة آلة CNC ( التحكم الرقمي بالحاسوب )، أو طابعة ثلاثية الأبعاد ، أو (بشكل متزايد) آلة هجينة تجمع بين اللغتين. وبالتالي، غالبًا ما تنتقل المعلومات اليوم من ذهن المصمم إلى المكون المصنّع دون أن تُدوّن في رسم هندسي. في MBD، تُعتبر مجموعة البيانات ، وليس الرسم، هي الأداة القانونية. يُستخدم مصطلح "حزمة البيانات التقنية" (TDP) الآن للإشارة إلى الحزمة الكاملة من المعلومات (في وسيط أو آخر) التي تنقل المعلومات من التصميم إلى الإنتاج (مثل مجموعات بيانات النماذج ثلاثية الأبعاد، والرسومات الهندسية، وأوامر تغيير الهندسة (ECOs)، ومراجعات المواصفات والإضافات، وما إلى ذلك).

لا يزال التصنيع يتطلب مبرمجي CAD/CAM، وفنيي إعداد آلات CNC، ومشغلي آلات CNC، بالإضافة إلى موظفين آخرين مثل موظفي ضمان الجودة (المفتشين) وموظفي الخدمات اللوجستية (لعمليات مناولة المواد، والشحن والاستلام، ووظائف الاستقبال ). غالبًا ما يستخدم هؤلاء الموظفون رسومات مُستخرجة من مجموعة بيانات MBD في عملهم. عند اتباع الإجراءات الصحيحة، يتم توثيق تسلسل واضح للصلاحيات، بحيث يُشار إلى أي شخص يطلع على رسم ما من خلال ملاحظة عليه بأن هذا الرسم ليس هو المرجع الأساسي (لأن مجموعة بيانات MBD هي المرجع). في هذه الحالات، يظل الرسم وثيقة مفيدة، على الرغم من تصنيفه قانونيًا على أنه "للمرجعية فقط"، مما يعني أنه في حال نشوء أي خلافات أو اختلافات، فإن مجموعة بيانات MBD هي المرجع، وليس الرسم.
