مخطط أبيض

تحتاج هذه المقالة إلى مصادر إضافية للتحقق . يُرجى المساعدة في تحسين هذه المقالة بإضافة مصادر موثوقة . قد يتم الطعن في المواد غير الموثقة وإزالتها. البحث عن المصادر:  "Whiteprint" – الأخبار  · الصحف  · الكتب  · العلماء  · JSTOR ( أكتوبر 2015 ) ( تعرف على كيفية ومتى تزيل هذه الرسالة )

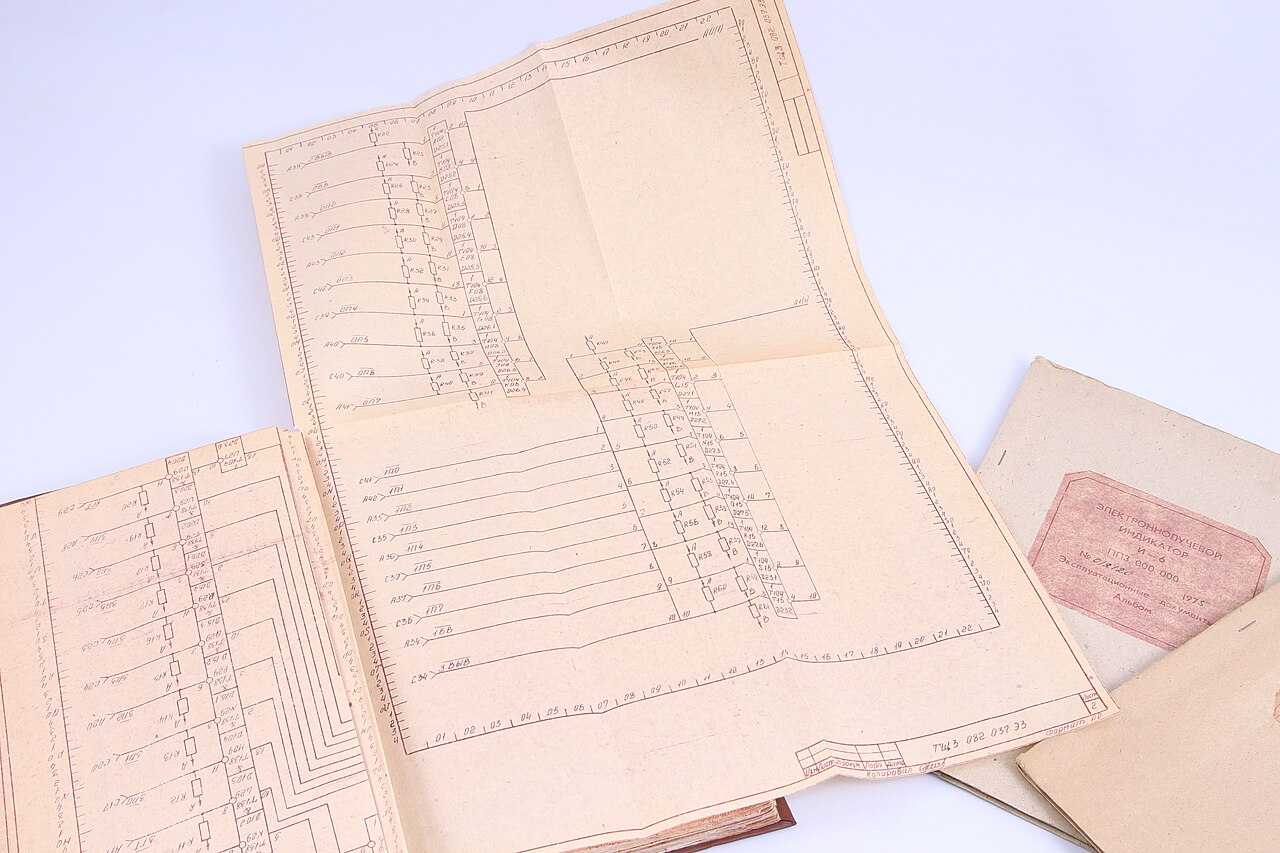

تصف الطباعة البيضاء عملية إعادة إنتاج مستند تم إنتاجه باستخدام عملية كيميائية للديازو . ^[1] تُعرف أيضًا باسم عملية الخط الأزرق لأن النتيجة هي خطوط زرقاء على خلفية بيضاء. إنها عملية طباعة تلامسية تعيد إنتاج الأصل بدقة في الحجم، لكنها لا تستطيع إعادة إنتاج النغمات أو الألوان المستمرة. كانت حساسية الضوء للمواد الكيميائية المستخدمة معروفة في تسعينيات القرن التاسع عشر وتم تسجيل براءات اختراع العديد من عمليات الطباعة ذات الصلة في ذلك الوقت. حلت الطباعة البيضاء محل عملية المخطط الأزرق لإعادة إنتاج الرسومات المعمارية والهندسية لأن العملية كانت أبسط وتتضمن مواد كيميائية سامة أقل. الطباعة ذات الخط الأزرق ليست دائمة وستتلاشى إذا تعرضت للضوء لأسابيع أو أشهر، لكن طباعة الرسم التي تدوم بضعة أشهر فقط كافية للعديد من الأغراض.

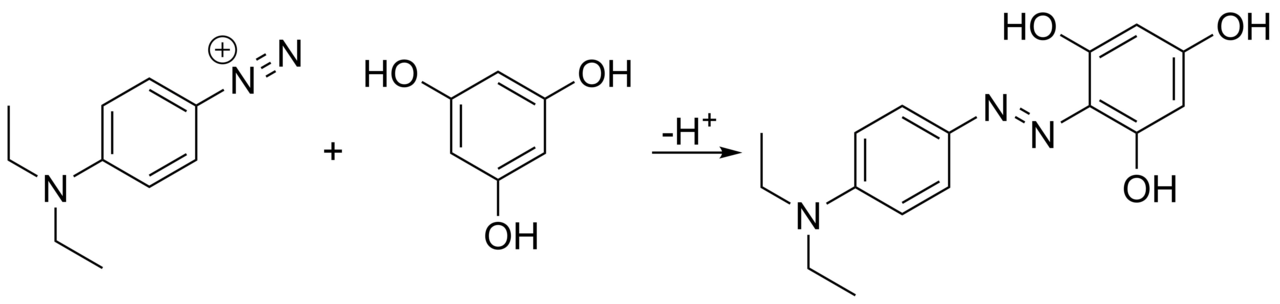

تتكون طباعة الديازو من مكونين: ^[2]

1. ملح الديازونيوم : مادة كيميائية حساسة للضوء
2. المُقرن: مادة كيميائية عديمة اللون تتحد مع الملح لإنتاج اللون.

وبمعنى آخر، تعتمد العملية على خاصيتين لمركبات الديازونيوم:

1. يتم إبطال مفعولها بالضوء، أي أنها تتحلل بشكل لا رجعة فيه إلى منتجات لا يمكنها تكوين أصباغ ملونة بعمق
2. تتفاعل (مركبات الديازونيوم التي لم تتحلل بالضوء) مع عامل اقتران (عديم اللون) لإعطاء المنتج (المنتجات) ذات اللون العميق

في مجموعة متنوعة من التركيبات والقوى، يتم خلط هاتين المادتين الكيميائيتين في الماء وطلائهما على الورق . ثم يتم تجفيف الطلاء الناتج لإنتاج ورق معالج خصيصًا يباع تجاريًا على أنه ورق ديازو. يمكن أيضًا تطبيق هذا المحلول على فيلم البوليستر أو على الرق .

تبدأ العملية بالوثائق الأصلية التي تم إنشاؤها على وسيط شفاف. تشمل هذه الوسائط أفلام البوليستر، والرق ، والكتان، وأوراق السندات الشفافة (السندات). أي وسيط يسمح بمرور بعض الضوء يعمل عادةً كنسخة رئيسية؛ تحدد المتانة المطلوبة للنسخة الرئيسية الاختيار. اعتمادًا على سمك ونوع النسخة الرئيسية، يتم ضبط شدة ضوء التعرض للأشعة فوق البنفسجية وفقًا لأنواع الوسائط المستخدمة عادةً للنسخ الرئيسية في أي متجر معين. وبالمثل، يتم عادةً وضع علامة مسبقة على التحكم في السرعة (لتعيين السرعة التي يتم بها سحب الأوراق عبر الماكينة) في أي متجر معين، بعد تحسينها بناءً على التشغيلات التجريبية.

يتم وضع المستند الأصلي فوق الجانب المغطى كيميائيًا من ورقة من ورق الديازو، والتي يتم استردادها من ملف مسطح محمي من الضوء، ويتم إدخال الورقتين في جهاز نسخ الديازو، ويتم سحبهما إلى داخل الجهاز بواسطة عجلات احتكاك مطاطية دوارة. يوجد حجرتان داخل الجهاز. الأولى هي منطقة التعرض، حيث تمر الساندويتش من الورقتين (الأصل وورقة الديازو) أمام مصباح فوق بنفسجي . يخترق الضوء فوق البنفسجي الأصل ويحيد ملح الديازون الحساس للضوء حيث لا توجد صورة على الأصل. تصبح هذه المناطق هي المناطق البيضاء في النسخة. بمجرد اكتمال هذه العملية، يمكن غالبًا رؤية الصورة غير المطورة في المواقع التي لم يتمكن ضوء الأشعة فوق البنفسجية من اختراقها كعلامات/خطوط صفراء أو بيضاء فاتحة جدًا على ورقة الديازو. هذا يكمل مرحلة التعرض.

بعد ذلك، يتم تقشير الأصل من ورق الديازو عند خروج ساندويتش الأصل والديازو من الآلة، ويتم تغذية ورقة الديازو وحدها إلى حجرة التظهير. هنا، تخلق أبخرة هيدروكسيد الأمونيوم بيئة قلوية للغاية . في ظل هذه الظروف، تتفاعل الأزويدات (المقترنات) مع ملح الديازونيوم المتبقي وتخضع لتفاعل كيميائي ينتج عنه تغيير لون الخطوط غير المكشوفة من لون غير مرئي (أو أصفر) إلى لون داكن مرئي. عادةً ما يكون نطاق الألوان لهذه الخطوط أزرق أو أسود، ولكن اللون البني الداكن (الصبغة البنية) شائع جدًا أيضًا. عند عمل نسخ متعددة من الأصل، لا يمكن عمل أكثر من أربع أو خمس نسخ في المرة الواحدة، بسبب تراكم أبخرة الأمونيا ، حتى مع وجود مراوح تهوية في غرفة النسخ. غالبًا ما يكون هناك تأخير طفيف ربما خمس دقائق حتى تهدأ الأبخرة بما يكفي للسماح بعمل نسخ إضافية إذا لم تكن هناك تهوية. قامت العديد من متاجر المخططات بتمديد قنوات التهوية من الآلات إلى الخارج. غالبًا ما كانت الآلات ذات التصميمات الصغيرة والمتوسطة الحجم مجهزة بمُحيِّدات تعمل على امتصاص بعض الأمونيا لبعض الوقت.

إذا كانت الخطوط فاتحة للغاية، فمن الممكن أيضًا تمرير الخط الأزرق عبر حجرة التطوير مرة أخرى، مما يزيد غالبًا من تباين الخطوط نسبة إلى الوسائط الأساسية. كما أن الافتقار المتكرر للتباين والمطبوعات الخفيفة هو أيضًا إشارة إلى أن المشغل يحتاج إلى ضبط سرعة أو كمية الأمونيا. في بعض الأحيان، يتم تغذية كل من النسخة الأصلية وطباعة الديازو عن غير قصد عبر حجرة التطوير معًا. إذا حدث هذا، فما عليك سوى تقشير النسخة الأصلية من ورق الديازو وتمرير ورقة الديازو عبر المطور مرة أخرى لتطوير الخطوط بالكامل.

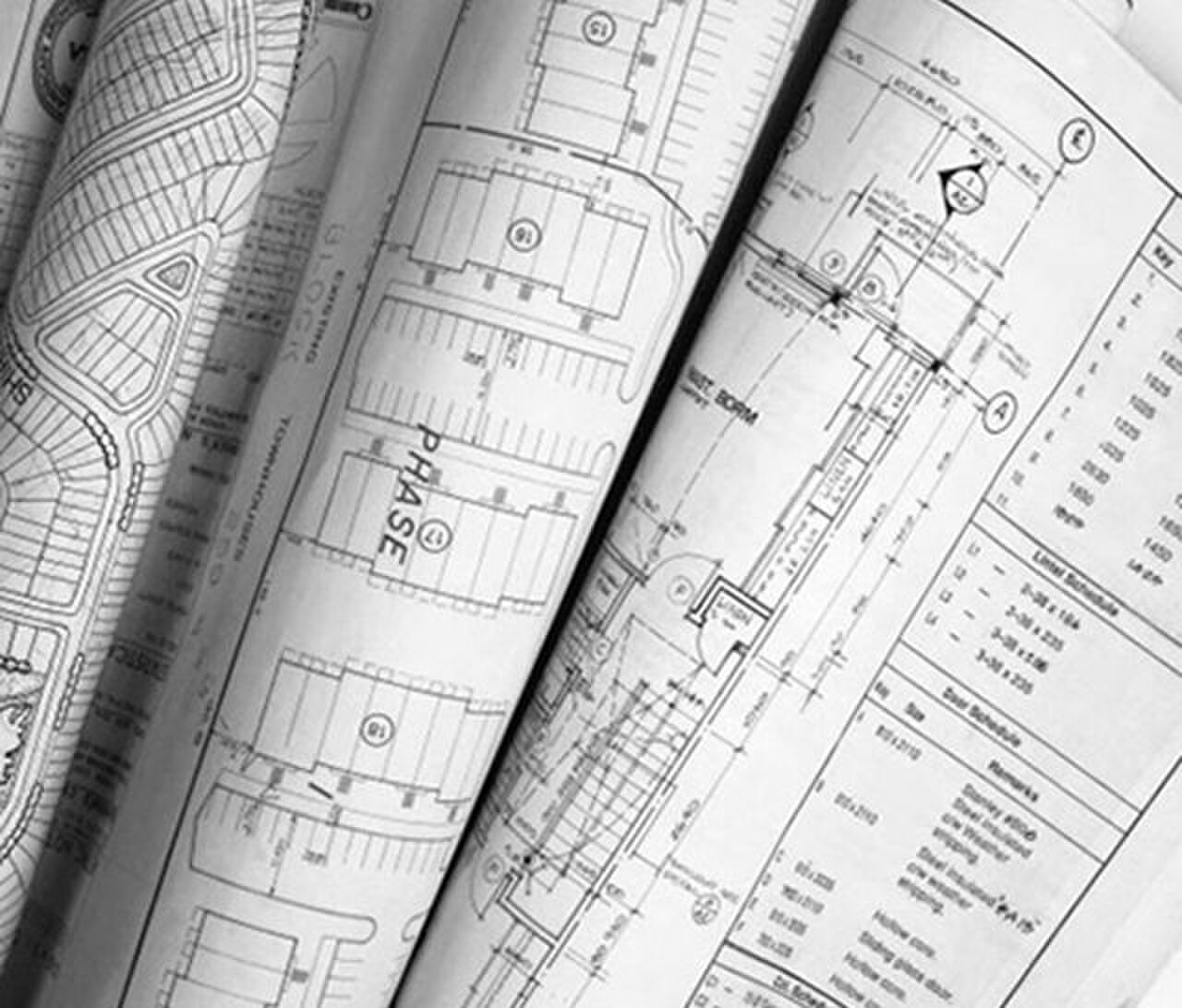

كانت طباعة الديازو واحدة من أكثر الطرق الاقتصادية لإعادة إنتاج الرسومات الهندسية والمعمارية الكبيرة.

من بين خصائص المطبوعات ذات الخطوط الزرقاء المصنوعة من الديازو أنه مع التعرض المستمر للأشعة فوق البنفسجية، سواء من ضوء الشمس الطبيعي أو من الإضاءة الفلورية النموذجية في المكاتب، يمكن أن تتلاشى نسخة الخط الأزرق على مدار أشهر (في الداخل) أو أيام فقط (في الخارج)، وتصبح غير مقروءة. وبالتالي تتطلب عملية التلاشي هذه تكرار المستندات الأصلية كل بضعة أشهر في مكتب نموذجي لأي مشروع يستخدم الخطوط الزرقاء. وبالتالي، يجب حماية الرسومات ذات الخطوط الزرقاء المستخدمة كنسخ عمل هندسية مطبوعة عند عدم استخدامها عن طريق تخزينها في ملفات مسطحة في الظلام. غالبًا ما كانت الإضاءة المتوهجة تستخدم في المناطق التي يلزم فيها نشر المطبوعات الهندسية ذات الخطوط الزرقاء على الحائط لفترات طويلة لمنع التلاشي السريع.

إن الخطوط الزرقاء المعرضة بشكل غير صحيح تكون أكثر عرضة للتلاشي بمعدل متزايد حيث يستمر التفاعل الكيميائي في مرحلة الأمونيا حتى اكتمال العملية. ولكن الخطوط الزرقاء المعرضة بشكل صحيح لا ينبغي أن تتعرض للعوامل الجوية، والخطوط الزرقاء المحفوظة في ملفات مسطحة أو معلقة على رفوف في غرفة باردة وجافة غالبًا ما تحتفظ بأغلبية خطوطها ويمكن بعد ذلك مسحها ضوئيًا بتنسيق رقمي لأغراض مختلفة.

تم التخلي عن عملية الطباعة بالخط الأزرق إلى حد كبير داخل مجتمع الهندسة المعمارية / الهندسية في أوائل العقد الأول من القرن الحادي والعشرين. كانت العوامل المساهمة هي تطوير الرسم والطباعة بمساعدة الكمبيوتر، وسرعة الطباعة الآلية، وإدخال آلات التصوير الجاف الأكبر حجمًا أو الطابعات ذات التنسيق الكبير من شركات مثل ريكو وزيروكس. أدت تكلفة مواد ومعدات إنتاج الخط الأزرق، وحقيقة أن المطبوعات نفسها تتلاشى في ضوء الشمس، والحاجة إلى استخدام الأمونيا الكيميائية اللاذعة كمطور، إلى تسريع استبدالها.
