رسم براءة اختراع

في الولايات المتحدة، كان تقديم نماذج براءات الاختراع إلزاميًا بين عامي 1790 و1880 . وكان نموذج براءة الاختراع عبارة عن نموذج مصغر مصنوع يدويًا ، لا يتجاوز حجمه 30  سم × 30  سم × 30  سم، يوضح آلية عمل الاختراع. واستمر بعض المخترعين في تقديم نماذجهم طواعيةً حتى مطلع القرن العشرين. وفي بعض الحالات، قد يرغب المخترع في تقديم "نموذج عملي" كدليل لإثبات التطبيق الفعلي للاختراع في دعوى اعتراض . وفي بعض الأنظمة القضائية، ظلت نماذج براءات الاختراع وسيلةً مساعدةً لإثبات آلية عمل الاختراع. أما في الطلبات المتعلقة بعلم الوراثة ، فقد يُطلب تقديم عينات من المادة الوراثية أو تسلسلات الحمض النووي.

تم تعديل قانون براءات الاختراع الأمريكي عام ١٧٩٣، حيث نصّ على أنه يجوز لمفوض مكتب براءات الاختراع والعلامات التجارية الأمريكي طلب معلومات أو رسومات أو مخططات إضافية إذا لم يكن الوصف واضحًا. وبحلول ذلك الوقت، ارتفع معدل منح براءات الاختراع إلى حوالي ٢٠ براءة سنويًا، واعتُبر العبء الزمني على وزير الخارجية مرهقًا للغاية. ولم تعد طلبات براءات الاختراع تخضع للفحص، بل تُمنح ببساطة عن طريق تقديم وصف مكتوب للاختراع، ونموذج له إن وُجد، ودفع رسوم قدرها ٣٠ دولارًا آنذاك، أي ما يعادل ١٠٠٠ دولار أمريكي في عام ٢٠٠٦.

في طلبات براءات الاختراع الخاصة بالمنفعة والتصميم ، يمكن أن تكون الرسومات بالحبر الأسود أو بالألوان. وعادةً ما يُشترط تقديم رسومات بالأبيض والأسود. وفي حالات نادرة، قد تكون الرسومات الملونة ضرورية باعتبارها الوسيلة العملية الوحيدة للكشف عن موضوع براءة الاختراع المطلوب تسجيلها في طلب براءة اختراع للمنفعة أو التصميم، أو موضوع تسجيل اختراع قانوني. ^{[ 6 ]}

لا يُسمح عادةً باستخدام الصور الفوتوغرافية بالأبيض والأسود في طلبات براءات الاختراع الخاصة بالمنتجات والتصميم، إلا إذا كانت هذه هي الوسيلة العملية الوحيدة لتوضيح الاختراع المطالب به. على سبيل المثال، صور هلامات الرحلان الكهربائي، واللطخات، والصور الإشعاعية الذاتية، ومزارع الخلايا، والمقاطع العرضية للأنسجة النسيجية، والحيوانات، والنباتات، والتصوير الحيوي، وما إلى ذلك. يمكن قبول الصور الفوتوغرافية الملونة في طلبات براءات الاختراع الخاصة بالمنتجات والتصميم إذا استُوفيت شروط قبول الرسومات الملونة والصور الفوتوغرافية بالأبيض والأسود. ^{[ 6 ]}

بخلاف براءات الاختراع الخاصة بالمنفعة، تعتمد طلبات براءات اختراع التصميم اعتمادًا كليًا على الرسومات. ووفقًا لإرشادات مكتب براءات الاختراع والعلامات التجارية الأمريكي، فإن "الإفصاح عن التصميم بالرسومات هو أهم عنصر في الطلب"، وتشكل الرسومات في طلبات براءات اختراع التصميم "الإفصاح البصري الكامل عن الادعاء". وفي الرسومات المتقنة، "لا يُترك أي شيء يتعلق بالتصميم المراد تسجيل براءة اختراعه للتخمين". ^{[ 6 ]}

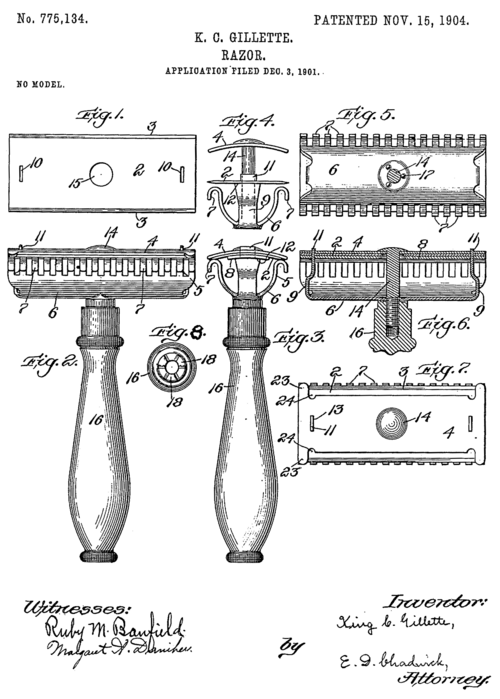

يمكن أن تتضمن ميزات الرسم الخاص ببراءة الاختراع الميزات التالية: ^{[ 6 ]}

• تحديد الرسومات: يتضمن عنوان الاختراع، واسم المخترع، ورقم الطلب، إلخ.
• الأشكال البيانية في الرسومات. يمكن تقديم الصيغ الكيميائية أو الرياضية والجداول والأشكال الموجية كرسومات وتخضع لنفس متطلبات الرسومات. يجب تسمية كل صيغة كيميائية أو رياضية كشكل منفصل، باستخدام الأقواس عند الضرورة، لإظهار أن المعلومات متكاملة بشكل صحيح .
• نوع الورق : مرن بشكل عام، قوي، أبيض، ناعم، غير لامع (غير براق)، ومتين.
• حجم الورق : يجب أن يكون بنفس الحجم. في الولايات المتحدة، اختر أحد الحجمين التاليين: حجم DIN A4 أو (8 1/2 × 11 بوصة  ). ^{[ 6 ]}
• نوع من معايير الهامش .
• المناظر . يجب أن يحتوي الرسم على عدد المناظر اللازمة لإظهار الاختراع. قد تكون المناظر عبارة عن مناظر أفقية، أو واجهات، أو مقاطع، أو مناظر منظور.
• ترتيب المناظر: جميع المناظر على نفس الورقة وفي نفس الاتجاه.
• عرض الصفحة الرئيسية
• الحجم : كبير بما يكفي لإظهار الآلية
• التظليل : يساعد في فهم الاختراع المستخدم للإشارة إلى سطح أو شكل العناصر الكروية والأسطوانية والمخروطية لجسم ما.
• الرموز : يمكن استخدام رموز الرسم البياني للعناصر التقليدية عند الاقتضاء.
• الشرح : يجب أن يحتوي على أقل عدد ممكن من الكلمات.
• الأرقام والحروف ورموز الإشارة.
• الخطوط البادئة: بين الأحرف المرجعية والتفاصيل المشار إليها.
• الأسهم : في نهايات الأسطر، بشرط أن يكون معناها واضحاً.

قد تختلف متطلبات التنسيق باختلاف البلد الذي يتم فيه تقديم طلب براءة الاختراع.

يمكن أن يحتوي رسم براءة الاختراع أيضًا على ترقيم لصفحات الرسومات، وترقيم المناظر، وإشعار حقوق النشر ، وعلامات الأمان، والتصحيحات (الدائمة والمتينة)، وعدم وجود ثقوب، ونوع إشارة الرسم.

قد تكون المناظر في الرسم عبارة عن مناظر أفقية أو واجهة أو مقطع أو منظور: ^{[ 6 ]}

• الرسومات التوضيحية المفككة : الرسومات التي تظهر فيها الأجزاء المنفصلة محاطة بقوس، لإظهار العلاقة أو ترتيب تجميع الأجزاء المختلفة مسموح بها.
• المناظر الجزئية: يمكن تقسيم منظر آلة أو جهاز كبير بالكامل إلى مناظر جزئية على ورقة واحدة، أو تمديده على عدة أوراق إذا لم يكن هناك فقدان في سهولة فهم المنظر.
• المناظر المقطعية: يجب الإشارة إلى المستوى الذي يتم أخذ المنظر المقطعي عليه في المنظر الذي يتم قطع المقطع منه بواسطة خط متقطع.
• الوضع البديل: يمكن إظهار الوضع المنتقل بخط متقطع موضوع فوق منظر مناسب إذا أمكن القيام بذلك دون ازدحام؛ وإلا، فيجب استخدام منظر منفصل لهذا الغرض، و
• الأشكال المعدلة. يجب عرض الأشكال المعدلة للبناء في مناظر منفصلة.
