مخطط التدفق

مخطط التدفق هو رسم بياني يمثل تدفقًا أو مجموعة من العلاقات الديناميكية في نظام ما. يُستخدم مصطلح مخطط التدفق أيضًا كمرادف لمخطط التدفق ، ^{[ 1 ]} وأحيانًا كنظير لمخطط التدفق. ^{[ 2 ]}

تُستخدم مخططات التدفق لهيكلة وترتيب نظام معقد ، أو للكشف عن البنية الأساسية للعناصر وتفاعلها. ^{[ 3 ]}

يُستخدم مصطلح "مخطط التدفق" نظريًا وعمليًا بمعانٍ مختلفة. ويُستخدم مصطلحا "مخطط التدفق" و"مخطط التدفق" بشكل متبادل للدلالة على تمثيل عملية ما. فعلى سبيل المثال، يُقدم كتاب "الرسوم البيانية المعلوماتية: مرجع مصور شامل" لهاريس (1999) تعريفين منفصلين:

مخطط التدفق أو الرسم البياني الانسيابي ... هو رسم بياني يعرض بشكل مرئي معلومات مترابطة مثل الأحداث، والخطوات في عملية ما، والوظائف، وما إلى ذلك، بطريقة منظمة، مثل التسلسل أو الترتيب الزمني. ^{[ 4 ]}

مخطط التدفق هو تمثيل بياني للمسار المادي أو تدفق الأشخاص أو المواد أو الأوراق أو المركبات أو الاتصالات المرتبطة بعملية أو خطة إجراء أو تحقيق. ^{[ 2 ]}

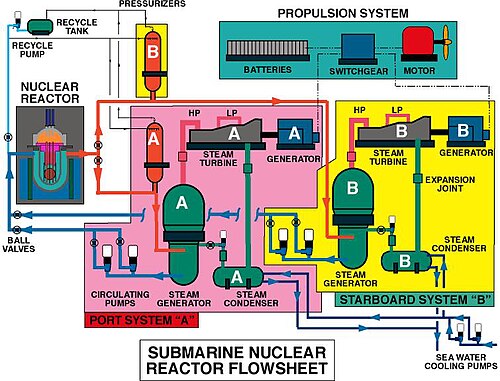

في التعريف الثاني، يقتصر المعنى على تمثيل المسار أو التدفق المادي. ومن أمثلة هذا المخطط توضيح التدفقات في نظام دفع الغواصة النووية ، والذي يُظهر تيارات مختلفة ذهابًا وإيابًا في النظام. ويمكن استكمال تمثيل هذا النظام بمخطط انسيابي واحد أو أكثر، يُظهر تسلسل أحد التدفقات في اتجاه واحد، أو أي من تدفقات التحكم لإدارة النظام.

يمكن أيضًا تصوير الحركة المادية للأشياء من مكان إلى آخر باستخدام مزيج من الخرائط ومخططات التدفق أو مخططات سانكي ، والتي تُسمى خرائط التدفق . تُظهر خرائط التدفق على الخريطة ما يتدفق أو يتحرك أو ينتقل، وفي أي اتجاه، وبأي كميات، وما إلى ذلك. ^{[ 5 ]}

من الناحية النظرية والعملية، تُسمى أنواع محددة من المخططات أيضًا بنوع من مخططات التدفق، مثل:

• يُبرز المخطط الطميي ويلخص التغيرات الهيكلية الهامة في الشبكات
• التدفق الدائري للدخل
• مخطط تدفق التحكم ، وهو مخطط يصف تدفق التحكم في عملية تجارية أو عملية أو برنامج.
• مخطط التدفق التراكمي ، أداة تستخدم في نظرية الطوابير
• مخطط تدفق وظيفي ، في هندسة النظم
• مخطط تدفق البيانات ، وهو تمثيل بياني لتدفق البيانات عبر نظام المعلومات
• مخطط ديناميكي للمخزون والتدفق
• مخطط تدفق المعلومات ، وهو رسم توضيحي لتدفق المعلومات في جميع أنحاء المؤسسة
• مخطط تدفق العمليات ، في مجال العمليات، هو تمثيل بياني لعملية ما
• مخطط تدفق المنتج (PFD)، وهو تمثيل بياني لترتيب إنشاء سلسلة من المنتجات وفقًا لمبادئ التخطيط القائم على المنتج
• شكل من أشكال تدوين موسيقى الراب يُعرف باسم "مخطط التدفق".
• مخطط سانكي ، حيث يمثل عرض الخط المقدار.
• مخطط تدفق الإشارة ، في الرياضيات، هو وسيلة بيانية لإظهار العلاقات بين متغيرات مجموعة من العلاقات الجبرية الخطية
• مخطط الحالة ، وهو تمثيل لآلة الحالة المحدودة

• مخطط التدفق (توضيح)
• نموذج الوظيفة
• لغة البرمجة المرئية
