رادار الزرافة

هذا رادار دفاع جوي قصير المدى ( 40 كيلومترًا (25 ميلًا) مزود بأجهزة قياس) يتمتع بقدرات قيادة وتحكم. يستخدم هوائيًا قابلًا للطي يمتد إلى ارتفاع 13 مترًا (43 قدمًا) عند نشره، ويمكن دمجه مع نظام تحديد الصديق والعدو (IFF). تغطي تغطيته نطاقًا من سطح الأرض إلى ارتفاع 10,000 متر (33,000 قدم) . في الخدمة السويدية، يُعرف الرادار باسم PS-70 و PS-701 . يوفر بيانات الأهداف لصواريخ RBS-70 SHORADS ومدافع بوفورز عيار 40 ملم . يوجد إصدار أقوى مزود بجهاز إرسال بقدرة 60 كيلوواط، يُعرف تجاريًا باسم Super Giraffe ، ويُستخدم في الخدمة السويدية باسم PS-707 . لم تعد هذه الرادارات تُسوَّق.

هذا هو النموذج المستخدم في نظام الدفاع الجوي النرويجي NALLADS. يجمع هذا النظام بين الرادار وصواريخ RBS-70 مع مدافع مضادة للطائرات عيار 20 ملم لتوفير دفاع جوي منخفض المستوى لألوية القتال التابعة للجيش النرويجي. يُركّب هذا النموذج على مركبة مجنزرة لجميع التضاريس من طراز BV-206، ويبلغ مداه المُجهز 50 كيلومترًا (31 ميلًا) . يمتد الهوائي إلى ارتفاع 7 أمتار (23 قدمًا) . يستطيع النظام التحكم بما يصل إلى 20 وحدة إطلاق نار من المدافع أو الصواريخ أو مزيج منهما. يتميز نظام القيادة والتحكم ببدء التتبع التلقائي بالكامل، وتتبع الأهداف، وتحديد هوية الأهداف (IFF)، وتصنيفها وتحديدها، وكشف المروحيات المحلقة، وتقييم التهديدات، والتعامل مع الأهداف المفاجئة. كما يمكنه تبادل البيانات مع أنظمة Giraffe 75 أو AMB كجزء من شبكة أكبر.

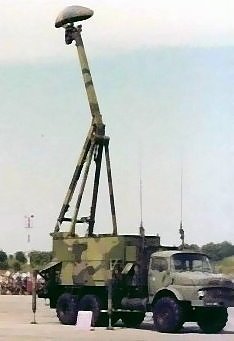

يتميز هذا النظام بهوائي يبلغ طوله 13 مترًا (43 قدمًا)، ويُحمل عادةً على شاحنة دفع سداسية حمولتها 5 أطنان، تحمل الرادار ومأوى القيادة والتحكم. يبلغ مداه المُجهز 75 كيلومترًا (47 ميلًا)، ويغطي ارتفاعات تتراوح من مستوى سطح الأرض إلى 10,000 متر (33,000 قدم) . تُعزز وحدة إضافية اختيارية قدرات الرادار في الدفاع الساحلي. في الخدمة السويدية، يُعرف الرادار باسم PS-90 . ^{[ 3 ]} في القوات الجوية اليونانية، يُستخدم رادار Giraffe 75 مع أنظمة التحكم النيراني Skyguard/Sparrow من شركة Contraves (التي تُعرف الآن باسم Rheinmetall Defence). يتحكم رادار Giraffe واحد عادةً في نظامي Skyguard، كل منهما مزود بمدفعين مزدوجين من طراز GDF-005 عيار 35 ملم وقاذفتي صواريخ أرض-جو من طراز Sparrow.

صُمم هذا الرادار ليكون رادارًا متنقلًا مثاليًا للتطبيقات التي تُدار عن بُعد بدون طاقم، حيث يُستخدم لسدّ الثغرات في أنظمة الإنذار المبكر للدفاع الجوي، مع التركيز على الأهداف الصغيرة منخفضة التحليق على مسافات طويلة. كما يُمكن استخدامه كرادار مراقبة ساحلية لاستهداف السفن السطحية الصغيرة والصواريخ أو الطائرات التي تحلق على ارتفاع منخفض فوق سطح البحر . يُوسّع هوائي جديد نطاق التغطية إلى 180 كيلومترًا (110 أميال) ، مع تغطية ارتفاعية من مستوى سطح الأرض إلى 6000 متر (20000 قدم) . ويمتد عمود الهوائي إلى 8 أمتار (26 قدمًا) .

رادار جيراف أجايل متعدد الحزم هو رادار رقمي يعتمد على مصفوفة هوائيات . يوفر تغطية جوية ثلاثية الأبعاد متعددة الحزم بترددات تتراوح بين 5.4 و5.9  جيجاهرتز. يبلغ مداه المُجهز 30 كم (19 ميلًا) ، و 60 كم (37 ميلًا) ، و 100 كم (62 ميلًا) . يمتد نطاق تغطيته الارتفاعية من مستوى سطح الأرض إلى 20,000 متر (66,000 قدم) بزاوية ارتفاع 70 درجة. يبلغ معدل نقل البيانات مسحًا واحدًا في الثانية. تساهم كثافة النبضات الثابتة في الحد من التشويش العالي في الظروف الجوية السيئة. كما أن انخفاض الفصوص الجانبية للهوائي، بالإضافة إلى مرونة التردد بين النبضات والنبضات المتتالية، يوفر مقاومة جيدة للتشويش.

كما هو الحال في رادارات جيراف السابقة، يوفر الرادار خاصية الكشف التلقائي عن المروحيات المحلقة، بالإضافة إلى وظيفة تحديد مواقع الصواريخ والمدفعية وقذائف الهاون، مما يسمح له برصد القذائف القادمة ومنح إنذار قبل 20 ثانية أو أكثر من الاصطدام. يُعد رادار جيراف AMB المستشعر الرئيسي لنظام الدفاع الجوي الصاروخي السويدي RBS 23 BAMSE، وهو متاح للعديد من التطبيقات الأخرى. يمكن تزويد رادار جيراف AMB بخيارات المراقبة الأرضية. ^{[ 4 ]} يستطيع طاقم ماهر نشر الرادار في غضون 10 دقائق تقريبًا واستعادته في غضون 6 دقائق تقريبًا.

تم الكشف عن أحدث نسخة، وهي Giraffe AMB D، لأول مرة في معرض Eurosatory 2026؛ ويبلغ مداها 250  كم، ويُقال إنها جاهزة للنشر في غضون 3 دقائق. ^{[ 5 ]}

هذا رادار دفاع ساحلي يعتمد على هوائي جيراف 75 ونظام معالجة جيراف AMB، مُحسَّن لتغطية المناطق السطحية والمنخفضة الارتفاع لصالح القوات البرمائية السويدية، التي كانت تُعرف سابقًا باسم المدفعية الساحلية. تم تركيبه على مركبة مدرعة من طراز MOWAG Piranha 10x10. تم إنتاج ستة أنظمة، ولكن تم سحب النظام من الخدمة عام 2008 قبل أن يصل إلى كامل طاقته التشغيلية. ^{[ 6 ]} تم تأجير أربع من الوحدات الست إلى أستراليا والمملكة المتحدة لاستخدامها في أفغانستان بين عامي 2008 و2010. لاحقًا، تم تحويل الأنظمة إلى قطع غيار، وأُعيد استخدام الرادارات والمركبات في أنظمة أخرى.

يُعدّ رادار "سي جيراف إيه إم بي" من شركة ساب النسخة البحرية من رادار "جيراف" بتقنية "إيه إم بي" ثلاثية الأبعاد. يستطيع هذا الرادار رصد الأهداف الجوية والسطحية من الأفق، حتى ارتفاع 20,000 متر (66,000 قدم) ، وبزوايا تصل إلى 70 درجة. كما يُمكنه التعامل في آنٍ واحد مع تهديدات متعددة قادمة من اتجاهات وارتفاعات مختلفة، بما في ذلك الصواريخ المضادة للسفن الغاطسة . وهو مُصمم خصيصاً للكشف السريع عن الأهداف الصغيرة سريعة الحركة على جميع الارتفاعات، والأهداف السطحية الصغيرة في بيئات ذات تشويش كثيف.

يبلغ مدى الرادار المُجهز 180 كيلومترًا (110 أميال) . ^{[ 7 ]} وتشمل مهامه ما يلي:

• المراقبة الجوية والتتبع
• المراقبة والتتبع السطحي
• تحديد الأهداف لأنظمة الأسلحة
• رصد الرذاذ عالي الدقة

تم تركيب نظام Sea Giraffe AMB على سفن الكورفيت من فئة Victory المُطوّرة التابعة للبحرية السنغافورية ، وعلى سفن القتال الساحلية من فئة Independence التابعة للبحرية الأمريكية ، ويحمل التسمية AN/SPS-77(V)1 لسفن LCS 2 و4، و AN/SPS 77(V)2 لسفن LCS 6-22، ورادار AN/SPS-77(V)3 متعدد الأوضاع، و AN/SPS-77(V)4 لسفن LCS 24 وما بعدها. ^{[ 8 ]} كما تم اختياره أيضًا للفرقاطة من فئة Halifax المُطوّرة التابعة للبحرية الملكية الكندية ، ولسفن الدعم المشتركة الجديدة من فئة Protecteur . ^{[ 9 ]}

في أعلى نطاق هذه المجموعة يوجد جهاز Giraffe 8A ، وهو مستشعر ثلاثي الأبعاد طويل المدى من نوع IEEE S-band (NATO E/F) يمكن إنتاجه في تكوينات ثابتة وقابلة للنقل ومتحركة بالكامل.

صُمم رادار Giraffe 8A في الأساس للتشغيل عن بُعد كجزء من شبكة دفاع جوي متكاملة، ولكنه قابل للتشغيل محليًا أيضًا. يتميز بمدى مُجهز يصل إلى 470 كيلومترًا (290 ميلًا) وقدرة على التحليق على ارتفاعات تتجاوز 40,000 متر (130,000 قدم) ، مما يُضيف لأول مرة قدرة دفاع جوي بعيدة المدى حقيقية إلى عائلة رادارات Saab.

يُنتج نظام جيراف 8A خمسة عشر شعاعًا متراصًا لتوفير تغطية ارتفاعية من مستوى سطح الأرض إلى أكثر من 65 درجة. ويمكنه العمل في وضع مسح مستمر بزاوية 360 درجة، يدور ميكانيكيًا بسرعة 24  دورة في الدقيقة، أو يمكن توجيهه إلكترونيًا عبر قطاع يحدده المشغل يتراوح بين 40 و100 درجة. ويمكنه تتبع أكثر من 1000 مسار للدفاع الجوي، كما يتمتع النظام بقدرة مضادة للصواريخ الباليستية، وفي هذه الحالة يمكن تتبع أكثر من 100 مسار.

أولت شركة ساب اهتمامًا خاصًا بخصائص نظام الرادار Giraffe 8A في مواجهة أنظمة التشويش الإلكتروني. يتميز هذا الرادار بانخفاض مستوى الفصوص الجانبية، ويتضمن مرونة ترددية متطورة في أنظمة النبضات المتتالية، والنبضات المتتالية، والمسح الضوئي. كما يقوم بتغيير تردد تكرار النبضات وتوزيعه، ويبث تشويشًا عشوائيًا لزيادة تضليل أنظمة التشويش. ويختار تلقائيًا الترددات الأقل عرضة للتشويش، ويمكنه البث بشكل متقطع أو عشوائي. يوفر الرادار قدرة كشف وتتبع سلبية ضد أجهزة التشويش.

بينما يحتل رادار Giraffe 8A مكانةً متقدمةً ضمن عائلة ساب، فقد طرحت الشركة رادارات جديدة في فئة المدى المتوسط، وهما Giraffe 4A و Sea Giraffe 4A، للاستخدام البحري. ^{[ 10 ]} يستخدم Giraffe 4A تقنية النطاق S المشابهة للرادار الأكبر، مما يوفر قدرةً ثلاثية الأبعاد متعددة المهام، حيث يجمع بين مهام الدفاع الجوي وتحديد مواقع الأسلحة في وحدة واحدة. يمكن نقل Giraffe 4A جوًا على متن طائرة C-130 واحدة، ويمكن لشخصين نشره في أقل من 10 دقائق. كما يمكنه العمل بشكل مستقل.

يُطلق على رادار Giraffe 4A في القوات المسلحة السويدية اسم PM24 . ^{[ 11 ]}

ويجري النظر أيضاً في استخدام نسخة معدلة من رادار Giraffe 4A مع نظام صواريخ أرض-جو للدفاع الجوي IRIS-T SL قصير المدى ومتوسط ​​المدى . ^{[ 12 ]}

لاستكمال تشكيلتها الجديدة، قدمت شركة ساب رادارين قصيري المدى، هما جيراف 1X وسي جيراف 1X . ^{[ 13 ]} يعمل جيراف 1X في نطاق IEEE X (نطاق الناتو I)، وهو مصمم في المقام الأول ليكون رادارًا عالي الحركة يمكنه العمل مع أنظمة الدفاع الجوي قصيرة المدى جدًا في ساحة المعركة أو في البحر.

يزن رادار Giraffe 1X أقل من 300 كيلوغرام (660 رطلاً) ، ويمكن تركيبه على مركبة صغيرة أو سفينة أو في منشآت ثابتة مثل مبنى أو صاري. يتميز الرادار بوظيفة الاستشعار والإنذار، ويمكن تهيئته اختيارياً لتحديد مواقع الأسلحة. ^{[ 14 ]}

• الزرافة 40 – 138 البرازيل 2، فنلندا 20، إندونيسيا 5 ، أيرلندا 1، لاتفيا 3، ليتوانيا 1، ماليزيا 2، النرويج 77، باكستان 10، سنغافورة 4، تايلاند 1، تونس 12
• زرافة 50AT – 9 النرويج 9
• الزرافة 75 – 29 البحرين 6، اليونان 6، صربيا 15، فنزويلا 4
• الزرافة AMB – 30 أستراليا 5، كندا 2، إستونيا 4، فرنسا 4، سنغافورة 2، المملكة المتحدة 10، الولايات المتحدة 2، غير معروف 1
• زرافة 100 – 4 فنلندا 4
• سي جيراف 50HC – 26 البحرين 4، فنلندا 4، الكويت 8، الإمارات 10
• زرافة البحر 150 – 34 أستراليا 8، كندا 12، ماليزيا 2، نيوزيلندا 2، سنغافورة 6، تايلاند 4
• Sea Girafe AMB – 44 الجزائر 2، الفلبين 2، بولندا 6، الإمارات العربية المتحدة 6، الولايات المتحدة 25

• الزرافة 8A – 0
• الزرافة 4A – 11+ كولومبيا 1 ، فنلندا 4، ألمانيا 4، السويد غير معروف، تايلاند 1، الولايات المتحدة غير معروف، غير معروف 1
• زرافة 1X – 22+ بلجيكا 3+، فنلندا 4، ألمانيا 4، ليتوانيا غير معروف، السويد 25+ ، تايلاند 2، المملكة المتحدة 1 1 ، الولايات المتحدة 20+، غير معروف 1
