يعرض برنامج رسم الخرائط الجيولوجية لقطة شاشة لخريطة هيكلية مُنشأة لخزان غاز ونفط بعمق 8500 قدم في حقل إيرث، أبرشية فيرميليون ، إيراث، لويزيانا . تشير الفجوة من اليسار إلى اليمين، قرب أعلى خريطة الكنتور ، إلى خط صدع . يقع خط الصدع هذا بين خطوط الكنتور الزرقاء/الخضراء وخطوط الكنتور البنفسجية/الحمراء/الصفراء. يشير خط الكنتور الأحمر الدائري الرفيع في منتصف الخريطة إلى قمة خزان النفط. ولأن الغاز يطفو فوق النفط، فإن خط الكنتور الأحمر الرفيع يُحدد منطقة التماس بين الغاز والنفط.

النمذجة الجيولوجية ، أو النمذجة الجيولوجية ، هي علم تطبيقي يُعنى بإنشاء تمثيلات حاسوبية لأجزاء من قشرة الأرض استنادًا إلى الملاحظات الجيوفيزيائية والجيولوجية التي تُجرى على سطح الأرض وتحته. النموذج الجيولوجي هو المكافئ الرقمي لخريطة جيولوجية ثلاثية الأبعاد، مُكمَّلة بوصف للكميات الفيزيائية في المنطقة محل الدراسة. [ 1 ] ترتبط النمذجة الجيولوجية بمفهوم نموذج الأرض المشترك؛ [ 2 ] وهو قاعدة معرفية متعددة التخصصات، قابلة للتشغيل البيني، وقابلة للتحديث، تُعنى بباطن الأرض.

تُستخدم النمذجة الجيولوجية على نطاق واسع لإدارة الموارد الطبيعية ، وتحديد المخاطر الطبيعية ، وقياس العمليات الجيولوجية ، مع تطبيقات رئيسية في حقول النفط والغاز، وخزانات المياه الجوفية ، ورواسب الخامات . فعلى سبيل المثال، في صناعة النفط والغاز ، تُعد النماذج الجيولوجية الواقعية ضرورية كمدخلات لبرامج محاكاة المكامن ، والتي تتنبأ بسلوك الصخور في ظل سيناريوهات استخلاص الهيدروكربونات المختلفة . لا يمكن تطوير المكمن وإنتاجه إلا مرة واحدة؛ لذا، فإن اختيار موقع ذي ظروف غير ملائمة للتطوير يُعد خطأً فادحًا ومُهدرًا. يُمكّن استخدام النماذج الجيولوجية ومحاكاة المكامن مهندسي المكامن من تحديد خيارات الاستخلاص التي تُوفر خطة التطوير الأكثر أمانًا واقتصادية وكفاءة وفعالية لمكمن مُحدد.

يُعد النمذجة الجيولوجية فرعاً حديثاً نسبياً من فروع الجيولوجيا، وهو يدمج الجيولوجيا البنيوية ، وعلم الرسوبيات ، وعلم الطبقات ، وعلم المناخ القديم ، والتحول الصخري ؛

في البُعدين (2D)، يُمثَّل التكوين أو الوحدة الجيولوجية بمضلع، قد يكون محصورًا بالفوالق أو عدم التوافق أو بامتداده الجانبي. أما في النماذج الجيولوجية، فتُحدَّد الوحدة الجيولوجية بأسطح ثلاثية الأبعاد (3D) مُثلَّثة أو مُقسَّمة إلى شبكة. ويُعادل المضلع المُمثَّل الوحدة الجيولوجية المُغلقة تمامًا، باستخدام شبكة مُثلَّثة. ولأغراض نمذجة الخصائص أو السوائل، يُمكن فصل هذه الأحجام إلى مصفوفة من الخلايا، تُعرف غالبًا باسم فوكسلات (عناصر حجمية). تُعادل هذه الشبكات ثلاثية الأبعاد الشبكات ثنائية الأبعاد المُستخدمة للتعبير عن خصائص الأسطح المفردة.

تتضمن عملية النمذجة الجيولوجية عمومًا الخطوات التالية: [ 3 ]

  1. تحليل أولي للسياق الجيولوجي لمنطقة الدراسة.
  2. تفسير البيانات والملاحظات المتاحة كمجموعات نقاط أو خطوط مضلعة (على سبيل المثال "عصي الصدع" التي تتوافق مع الصدوع على مقطع زلزالي رأسي).
  3. بناء نموذج هيكلي يصف حدود الصخور الرئيسية (الآفاق، وعدم التوافق، والتدخلات، والصدوع) [ 4 ]
  4. تعريف شبكة ثلاثية الأبعاد تحترم النموذج الهيكلي لدعم التمثيل الحجمي لعدم التجانس (انظر الإحصاء الجيولوجي ) وحل المعادلات التفاضلية الجزئية التي تحكم العمليات الفيزيائية في باطن الأرض (مثل انتشار الموجات الزلزالية ، ونقل السوائل في الوسائط المسامية).

مكونات النمذجة الجيولوجية

الإطار الهيكلي

يتضمن هذا التحليل المواقع المكانية لحدود التكوينات الرئيسية، بما في ذلك تأثيرات التصدع والطي والتعرية ( عدم التوافق ) . تُقسّم التقسيمات الطبقية الرئيسية بدورها إلى طبقات من الخلايا ذات أشكال هندسية مختلفة بالنسبة للأسطح المحيطة (موازية للأعلى، موازية للأسفل، متناسبة). تُحدد الأبعاد القصوى للخلايا بناءً على الحد الأدنى لأحجام المعالم المراد تحديدها (مثال عملي: على خريطة رقمية لمدينة، قد يُحدد موقع حديقة عامة بشكل كافٍ باستخدام بكسل أخضر كبير واحد، ولكن لتحديد مواقع ملعب كرة السلة وملعب البيسبول وحوض السباحة، يلزم استخدام بكسلات أصغر بكثير - دقة أعلى).

نوع الصخور

تُخصص لكل خلية في النموذج نوع صخري. في بيئة رسوبية ساحلية ، قد تكون هذه الأنواع رمال الشاطئ، أو رمال الشاطئ العليا البحرية ذات الطاقة المائية العالية، أو رمال الشاطئ السفلى البحرية ذات الطاقة المائية المتوسطة، أو الطمي والطفل البحري ذي الطاقة المائية المنخفضة في الأعماق . ويتم التحكم في توزيع هذه الأنواع الصخرية داخل النموذج عبر عدة طرق، منها مضلعات حدود الخريطة، وخرائط احتمالية أنواع الصخور، أو التوزيع الإحصائي بناءً على بيانات الآبار المتقاربة.

جودة الخزان

تشمل معايير جودة الخزانات عادةً المسامية والنفاذية ، ولكنها قد تشمل أيضًا قياسات محتوى الطين، وعوامل التماسك، وعوامل أخرى تؤثر على تخزين السوائل الموجودة في مسام تلك الصخور وإمكانية نقلها. وتُستخدم التقنيات الجيولوجية الإحصائية في أغلب الأحيان لملء الخلايا بقيم المسامية والنفاذية المناسبة لنوع الصخر في كل خلية.

تشبع السوائل

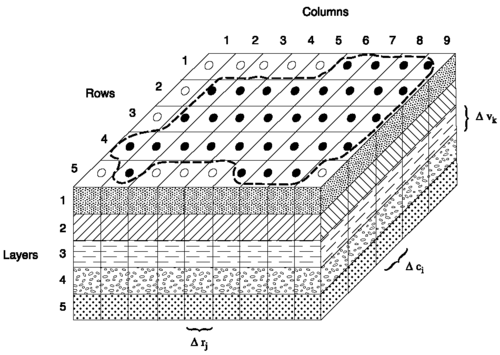

شبكة الفروق المحدودة ثلاثية الأبعاد المستخدمة في برنامج MODFLOW لمحاكاة تدفق المياه الجوفية في طبقة المياه الجوفية.

معظم الصخور مشبعة تمامًا بالمياه الجوفية . أحيانًا، وفي ظل ظروف معينة، تشغل سوائل أو غازات أخرى بعض مسام الصخور. في قطاع الطاقة، يُعد النفط والغاز الطبيعي أكثر السوائل شيوعًا في النماذج الجيولوجية. تتضمن الطرق المُفضلة لحساب تشبع الهيدروكربونات في النموذج الجيولوجي تقديرًا لحجم فتحات المسام، وكثافة السوائل، وارتفاع الخلية فوق سطح الماء ، لأن هذه العوامل تُؤثر بشكلٍ كبير على الخاصية الشعرية ، التي تُحدد في النهاية تشبع السوائل.

الإحصاء الجغرافي

يُعدّ علم الإحصاء الجيولوجي جزءًا هامًا من النمذجة الجيولوجية . ولتمثيل البيانات المرصودة، والتي غالبًا ما لا تُعرض على شبكات منتظمة، لا بد من استخدام تقنيات استيفاء معينة. وتُعدّ تقنية كريغينغ (Kriging) الأكثر شيوعًا ، إذ تستخدم الارتباط المكاني بين البيانات، وتعتمد في بناء الاستيفاء على شبه التباين المكاني. ولإعادة إنتاج التباين المكاني بشكل أكثر واقعية، والمساعدة في تقييم عدم اليقين المكاني بين البيانات، يُستخدم غالبًا محاكاة إحصائية جيولوجية تعتمد على التباين المكاني، أو صور التدريب، أو الكائنات الجيولوجية البارامترية، كما في المرجع [ 5 ].

الرواسب المعدنية

يستخدم الجيولوجيون العاملون في مجال التعدين واستكشاف المعادن النماذج الجيولوجية لتحديد شكل وموقع الرواسب المعدنية في باطن الأرض. وتساعد هذه النماذج في تحديد حجم وتركيز المعادن، والتي تُطبق عليها قيود اقتصادية لتحديد قيمتها الاقتصادية . ويمكن تطوير الرواسب المعدنية التي تُعتبر اقتصادية إلى منجم .

تكنولوجيا

تتشابه تقنيات النمذجة الجيولوجية والتصميم بمساعدة الحاسوب (CAD) في العديد من الجوانب. عادةً ما تُنفذ البرامج باستخدام تقنيات البرمجة كائنية التوجه بلغات C++ أو Java أو C# على منصة حاسوبية واحدة أو أكثر. تتكون واجهة المستخدم الرسومية عمومًا من نافذة أو عدة نوافذ رسومية ثنائية وثلاثية الأبعاد لعرض البيانات المكانية وتفسيراتها ومخرجات النمذجة. ويتحقق هذا العرض عادةً باستخدام معالج الرسوميات . يتم التفاعل مع البرنامج في الغالب عبر الفأرة ولوحة المفاتيح، مع إمكانية استخدام أجهزة التأشير ثلاثية الأبعاد والبيئات التفاعلية في بعض الحالات. كما يُعد نظام المعلومات الجغرافية (GIS) أداة شائعة الاستخدام لمعالجة البيانات الجيولوجية.

يتم تمثيل الأشكال الهندسية باستخدام منحنيات وأسطح بارامترية أو نماذج منفصلة مثل الشبكات المضلعة . [ 4 ] [ 6 ]

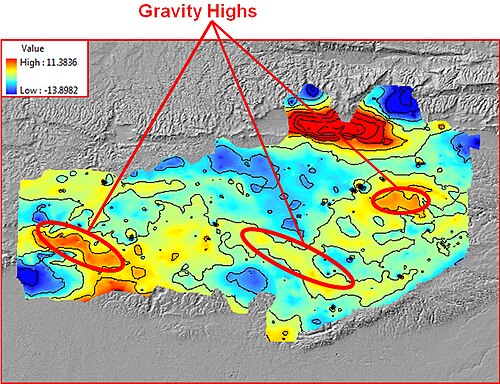

ارتفاعات الجاذبية

البحث في النمذجة الجيولوجية

تغطي المشاكل المتعلقة بالنمذجة الجيولوجية ما يلي: [ 7 ] [ 8 ]

  • تحديد أنطولوجيا مناسبة لوصف الأجسام الجيولوجية على مختلف المقاييس ذات الأهمية،
  • دمج أنواع مختلفة من الملاحظات في نماذج جيولوجية ثلاثية الأبعاد: بيانات الخرائط الجيولوجية، وبيانات الآبار وتفسيراتها، والصور الزلزالية وتفسيراتها، وبيانات المجال الكامن، وبيانات اختبار الآبار، وما إلى ذلك.
  • تحسين مراعاة العمليات الجيولوجية أثناء بناء النماذج،
  • تحديد أوجه عدم اليقين المتعلقة بالنماذج الجيولوجية للمساعدة في تقييم المخاطر. ولذلك، فإن النمذجة الجيولوجية ترتبط ارتباطًا وثيقًا بالإحصاء الجيولوجي ونظرية المسائل العكسية .
  • تطبيق عمليات المحاكاة الإحصائية الجغرافية متعددة النقاط (MPS) المطورة حديثًا لدمج مصادر البيانات المختلفة، [ 9 ]
  • التحسين الآلي للهندسة والحفاظ على الطوبولوجيا [ 10 ]

تاريخ

في سبعينيات القرن الماضي، كانت النمذجة الجغرافية تعتمد بشكل أساسي على تقنيات رسم الخرائط ثنائية الأبعاد الآلية، مثل رسم خطوط الكنتور، والتي كانت تُنفذ باستخدام برامج مكتوبة بلغة فورتران تتصل مباشرة بأجهزة الرسم . ومع ظهور محطات العمل المزودة بإمكانيات رسومات ثلاثية الأبعاد خلال ثمانينيات القرن الماضي، ظهر جيل جديد من برامج النمذجة الجغرافية بواجهة مستخدم رسومية، والتي بلغت مرحلة النضج خلال تسعينيات القرن الماضي. [ 11 ] [ 12 ] [ 13 ]

منذ نشأتها، كانت صناعة النفط والغاز هي المحرك الرئيسي لنمذجة البيانات الجيولوجية، وقد حظيت بدعمها وتحفيزها بشكل أساسي.

برامج النمذجة الجيولوجية

قام مطورو البرامج بإنشاء العديد من الحزم البرمجية لأغراض النمذجة الجيولوجية. يمكن لهذه البرامج عرض وتعديل ورقمنة وحساب المعايير المطلوبة تلقائيًا من قبل المهندسين والجيولوجيين والمساحين. ويتم تطوير وتسويق البرامج الحالية بشكل رئيسي من قبل موردي برامج صناعة النفط والغاز أو التعدين.

النمذجة والتصوير الجيولوجي
  • مجموعة IRAP RMS
  • منجم جيوتي
  • Geomodeller3D
  • مجموعة DecisionSpace للعلوم الجيولوجية
  • توفر شركة Dassault Systèmes GEOVIA خدمات Surpac وGEMS وMinex للنمذجة الجيولوجية
  • GSI3D
  • توفر شركة Mira Geoscience برنامج GOCAD Mining Suite، وهو برنامج نمذجة جيولوجية ثلاثية الأبعاد يقوم بتجميع النماذج وتحليلها من أجل تفسير صحيح يحترم جميع البيانات.
  • توفر شركة Seequent برامج النمذجة الجيولوجية ثلاثية الأبعاد Leapfrog و Geosoft GM-SYS و VOXI.
  • توفر شركة مابتك برنامج فولكان، وهو برنامج معياري ثلاثي الأبعاد لتصور النماذج الجيولوجية وتخطيط المناجم
  • يُعد برنامج Micromine حلاً شاملاً وسهل الاستخدام لاستكشاف وتصميم المناجم، حيث يوفر أدوات متكاملة للنمذجة والتقدير والتصميم والتحسين والجدولة.
  • طائر النوء
  • روكوركس
  • SGS Genesis
  • يتحرك
  • SKUA-GOCAD
  • توفر شركة Datamine Software برنامجي Studio EM و Studio RM لنمذجة البيانات الجيولوجية.
  • K-MINE هو حل برمجي للتعدين يُستخدم في النمذجة الجيولوجية وتخطيط المناجم والمسح لعمليات التعدين السطحي وتحت الأرض. [ 14 ]
  • برنامج BGS Groundhog Desktop هو برنامج مجاني للاستخدام تم تطويره بواسطة مديرية التحليلات الجيولوجية والنمذجة التابعة لهيئة المسح الجيولوجي البريطانية.
  • GeoScene3D
  • برنامج GEOREKA هو برنامج نمذجة جيولوجية ثلاثية الأبعاد بأسعار معقولة، مصمم خصيصًا لقطاعات التعدين، واستخراج الركام، واستكشاف المعادن. يوفر البرنامج عارضًا جيولوجيًا مجانيًا، أو نسخة كاملة تجمع بين أساليب النمذجة التقليدية وتقنيات النمذجة الضمنية الحديثة مثل دوال الأساس الشعاعي (RBFs) والتعلم الآلي.
نمذجة المياه الجوفية
  • ZOOMQ3D

علاوة على ذلك، تعمل اتحادات أو شركات صناعية على وجه التحديد على تحسين توحيد قواعد بيانات علوم الأرض وبرامج النمذجة الجيولوجية وقابلية التشغيل البيني لها:

  • التقييس: GeoSciML من قبل لجنة إدارة وتطبيق معلومات علوم الأرض، التابعة للاتحاد الدولي للعلوم الجيولوجية.
  • قابلية التشغيل البيني: OpenSpirit ، من TIBCO®
