حارس مرمى CIWS

نظام غول كيبر للدفاع الجوي القريب ( CIWS ) هو نظام أسلحة هولندي للدفاع الجوي القريب (CIWS) تم تقديمه عام 1979. وهو نظام أسلحة ذاتي التشغيل وآلي بالكامل للدفاع قصير المدى عن السفن ضد الصواريخ عالية المناورة والطائرات والسفن السطحية سريعة المناورة. بمجرد تفعيله، يتولى النظام تلقائيًا عملية الدفاع الجوي بأكملها بدءًا من المراقبة والكشف وحتى التدمير، بما في ذلك اختيار الهدف التالي ذي الأولوية.

تطوير

بدأت شركة Hollandse Signaalapparaten BV، أو اختصارًا Hollandse Signaal أو Signaal (التي تُعرف الآن باسم Thales Nederland )، العمل على نظام Goalkeeper في عام 1975، حيث طورته بالاعتماد على مدفع GAU-8 . وقد عُرض النموذج الأولي، EX-83، لأول مرة على البحرية الملكية الهولندية في عام 1979.

في عام 2012، أعلنت وزارة الدفاع الهولندية عن تحديثات لأنظمة "حارس المرمى" (Goalkeeper) المستخدمة من قبل البحرية الهولندية، شملت ترقيات للرادار، وتحسينات ميكانيكية، وذخيرة جديدة عالية الدقة قابلة للتفتت ، ونظام تتبع كهروضوئي جديد. كما سيتم تحسين نموذج سطح النظام لمواجهة الزوارق السريعة وسفن الهجوم السريع . ستجعل هذه التحديثات النظام أكثر قدرة على الدفاع عن السفن ضد أحدث التهديدات، مثل الصواريخ المضادة للسفن الحديثة ، وأكثر فعالية في البيئات الساحلية، وأقل عرضة للأعطال. كما أنها تمدد عمر النظام حتى عام 2025 على الأقل. ستتولى شركة "تاليس هولندا" (Thales Nederland) ترقية واختبار أول 16 نظامًا، بينما ستُجرى الترقية على الأنظمة الأخرى في القاعدة البحرية في دين هيلدر . ^{[ 2 ]} وقد أُطلق على هذه الترقية اسم "تعديل الصيانة".

لم يسر تطوير تعديل الصيانة بسلاسة. فقد ارتفعت تكاليف التحديث بمقدار 700 ألف يورو فوق الميزانية المخططة في عام 2015، مما أدى إلى خسارة لشركة تاليس هولندا في ذلك العام. ^{[ 3 ]} ومع ذلك، بحلول عام 2016، اكتمل التحديث الأول ووُضع على متن سفينة HNLMS Evertsen لأغراض الاختبار. ويُقدّم نظام حارس المرمى المُحدّث حديثًا العديد من التحسينات والإضافات، بما في ذلك كاميرات ملونة وأخرى تعمل بالأشعة تحت الحمراء، ولوحة تحكم جديدة، وبرامج وأجهزة كمبيوتر جديدة، وإمكانية تشغيل عدة أنظمة حارس مرمى معًا في وقت واحد. ^{[ 4 ]}

في مارس 2018، اجتاز نظام الدفاع الجوي القريب "جول كيبر" المُطوّر اختبار القبول البحري بنجاح تام. ويهدف تعديل الصيانة إلى إعادة أداء نظام "جول كيبر" إلى أعلى مستوى تشغيلي، بما يتماشى مع طموح البحرية الملكية الهولندية في توفير الحماية المثلى لطاقمها وسفنها أثناء عمليات الانتشار في الخارج. ^{[ 5 ]}

وصف

اختيار الهدف

يحتوي حارس المرمى على نظامين فرعيين للرادار، أحدهما للعثور على التهديدات والآخر لتتبعها والاشتباك معها، ويعملان معًا لتحديد الأهداف وترتيب أولوياتها والاشتباك مع الهدف ذي الأولوية القصوى.

يُنتج رادار البحث ثنائي الأبعاد ذو النطاق I ، القادر على رصد ما يصل إلى 18 هدفًا في آنٍ واحد، صورةً للتهديدات يستخدمها نظام المدفعية لتحديدها وترتيب أولوياتها. ويحتوي النظام على خاصية تحديد الصديق والعدو (IFF) لاستبعاد أي آثار صديقة. ^{[ 6 ]} يعمل رادار التتبع في النطاقين I و K لتمكين تحديد اتجاه التهديد بسرعة. تشير البيانات الواردة من إشارات العودة في كلا النطاقين إلى مدى الهدف، ويمكن استخدامها لتحديد استخدام التدابير الإلكترونية المضادة (ECM) والتصدي لها. كما يُقلل النظام ثنائي النطاق من تأثير التشويش الذي قد يحجب الهدف على ارتفاعات منخفضة. ويوفر نظام الكاميرات المُثبت على النظام دعمًا بصريًا احتياطيًا لمشغل النظام.

الأهداف

تم اختيار مدفع GAU -8/A Avenger عيار 30 ملم ، المستخدم أيضاً في طائرة A-10 Thunderbolt II ، لهذا النظام. تتميز خرطوشة 30×173 ملم بكتلة مقذوف أكبر من خرطوشة 20×102 ملم التي يطلقها نظام Phalanx CIWS M61 Vulcan ، مما يوفر قوة تدميرية أكبر بكثير ومدى أطول بشكل ملحوظ مع سرعة فوهة مماثلة.

تحتوي خرطوشة MPDS عيار 30×173 ملم على غلاف نايلون قابل للاستبدال ( سابوت ) مزود بمخترق من التنجستن عيار 21 ملم . يوفر غلاف النايلون إحكامًا بين المخترق والماسورة ويقلل من التآكل.

يستطيع رادار التتبع مراقبة خط إطلاق النار وإجراء تعديلات طفيفة.

قد لا تزال الصواريخ الأسرع من الصوت التي تعرضت للتلف تمتلك زخمًا كافيًا لضرب السفينة - والطريقة الوحيدة لضمان حماية السفينة هي إما تفجير الرأس الحربي للصاروخ أو تدمير الصاروخ نفسه.

يُذكر أن زمن استجابة النظام لصاروخ ماخ 2 الذي يحلق فوق سطح البحر مثل الصاروخ الروسي SS-N-22 Sunburn من الكشف التلقائي إلى التدمير يبلغ 5.5 ثانية مع إطلاق النار المتزامن لبدء الاشتباك على مدى 1500 متر وينتهي بالتدمير على مدى 300 متر. ^{[ 6 ]}

التاريخ التشغيلي

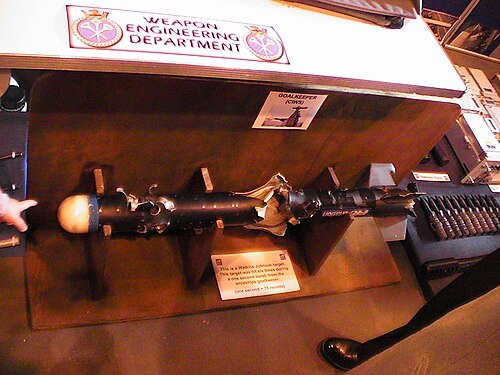

لقد أثبتت قدرات نظام "حارس المرمى" فعاليتها مرات عديدة خلال التجارب البحرية. فخلال تدريبات بالذخيرة الحية، أسقط النظام العديد من الأهداف المختلفة، بما في ذلك صواريخ هاربون وإكسوسيت وطائرات مسيرة . وخلال عمليات مكافحة القرصنة قبالة سواحل الصومال ، دمر النظام عدة قوارب وزوارق قرصنة كانت قد استولت عليها البحرية الملكية الهولندية . ^[⁷^]

مقارنة مع أنظمة CIWS الحالية الأخرى

نموذج	حارس مرمى CIWS	AK-630 ^{[ 8 ]}	AK-630M1-2 ^{[ 9 ]}	نظام فالانكس سي آي دبليو إس ^{[ 10 ]}	داردو ^{[ 11 ]}	النوع 730 ^{[ 12 ]}	النوع 1130 ^{[ 12 ]}
كتلة	9902 كجم (21830 رطل)	9114 كجم (20093 رطل)	11,819 كجم (26,056 رطل)	6200 كجم (13700 رطل)	5500 كجم (12100 رطل)	6,372 كجم (14,048 رطل) بدون ذخيرة	7400 كجم (16300 رطل) بدون ذخيرة
الذخيرة	30 مم (1.2 بوصة)	30 مم (1.2 بوصة)	30 مم (1.2 بوصة)	20 مم (0.79 بوصة)	40 مم (1.6 بوصة)	30 مم (1.2 بوصة)	30 مم (1.2 بوصة)
التسليح	مدفع جاتلينج GAU-8 Avenger ذو 7 سبطانات	مدفع جاتلينج GSh-6-30 سداسي المواسير	مدفعان رشاشان من طراز GSh-6-30 بستة سبطانات	مدفع جاتلينج فولكان M61 بستة سبطانات	مدفع بوفورز ثنائي الماسورة عيار 40 ملم	مدفع جاتلينج H/PJ-12 ذو 7 سبطانات	مدفع جاتلينج H/PJ-11 ذو 11 ماسورة
معدل إطلاق النار	4200 دورة في الدقيقة	5000 دورة في الدقيقة	10000 دورة في الدقيقة	4500 دورة في الدقيقة	600/900 دورة في الدقيقة	5800 دورة في الدقيقة	11000 دورة في الدقيقة
المدى (الفعال/المسار المسطح)	3500 متر (11500 قدم)	4000 متر (13000 قدم)	4000 متر (13000 قدم)	2600 متر (8500 قدم)	4000 متر (13000 قدم)	5000 متر (16000 قدم)	5000 متر (16000 قدم)
تخزين الذخيرة (طلقات)	1190	2000	4000	1550	736	1280	2560
سرعة الفوهة	1109 م/ث (3640 قدم/ث)	900 م/ث (3000 قدم/ث)	900 م/ث (3000 قدم/ث)	1100 م/ث (3600 قدم/ث)	1000 م/ث (3300 قدم/ث)	1150 م/ث (3800 قدم/ث)	1150 م/ث (3800 قدم/ث)
ارتفاع	من -25 إلى +85 درجة	من -12 إلى +88 درجة	من -12 إلى +88 درجة	من -25 إلى +85 درجة	من -13 إلى +85 درجة	من -25 إلى +85 درجة مئوية	من -25 إلى +85 درجة مئوية
عبور	360 درجة	360 درجة	360 درجة	من -150 درجة إلى +150 درجة	360 درجة	360 درجة	360 درجة

تحديد

المدفع : مدفع دوار من طراز GAU-8/A Avenger عيار 30 ملم ذو سبعة سبطانات .
الارتفاع : 3.71 متر (فوق سطح السفينة) 6.2 متر (بما في ذلك اختراق سطح السفينة).
الوزن : 6372 كجم مع 1190 طلقة من الذخيرة (فوق سطح السفينة)، 9902 كجم (إجمالي).
الارتفاع من +85° إلى -25° بسرعة 80°/ثانية.
سرعة الفوهة : 1109 م/ث (طلقة MPDS).
سرعة الدوران 360 درجة في 3.8 ثانية
معدل إطلاق النار : 70 طلقة/ثانية (4200 طلقة/دقيقة).
أقصى حجم للطلقة الواحدة : 1000 طلقة.
الذخيرة : 1190 طلقة بدون وصلات (HEI، API، TP، MPDS، FMPDS) في مخزن أسفل سطح السفينة.
وقت إعادة التحميل : 9 دقائق (يتم التحميل أسفل سطح السفينة)
مدى الأسلحة : من 350 إلى ما بين 1500 و 2000 متر حسب نوع الذخيرة.
رادار بحث : نطاق I / مصفوفة خطية. نطاق I هو نفسه نطاق X. زاوية الشعاع 1.5 درجة أفقيًا، و60 درجة رأسيًا. يدور بمعدل 1 هرتز (60 دورة في الدقيقة). المدى التقريبي 30 كم.
رادار الاشتباك : I band و K band monopulse cassegrain .
النظام البصري : تلفزيون (مستقبلاً كهروضوئي/أشعة تحت الحمراء)
مسافة القتل بنسبة 100% : 500 متر

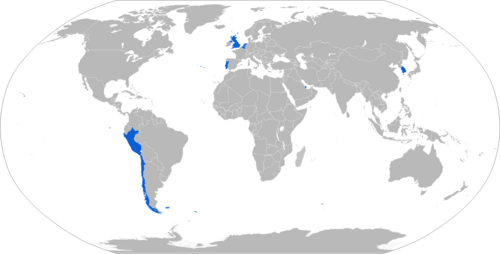

المشغلون

المشغلون الحاليون

بلجيكا: البحرية البلجيكية
- فرقاطتان من فئة كاريل دورمان
تشيلي: البحرية التشيلية
- 2 فرقاطات دفاع جوي من طراز جاكوب فان هيمسكيرك
- فرقاطتان من فئة كاريل دورمان
هولندا: البحرية الملكية الهولندية
- 4 فرقاطات دفاع جوي وقيادة من فئة De Zeven Provinciën ، 1 أو 2 من حراس المرمى لكل سفينة (سفينة واحدة فقط من هذه الفئة مزودة بـ 2 من حراس المرمى، أما البقية فهي مزودة بالمؤن).
- فرقاطتان من فئة كاريل دورمان ، وحارس مرمى واحد لكل سفينة
- حوضان لإنزال السفن من فئة روتردام ، وحارسان مرمى لكل سفينة
- سفينة دعم واحدة من فئة كاريل دورمان ، وحارسان مرمى (دخلتا الخدمة عام 2015)
بيرو: البحرية البيروفية
- 1 جهاز تعبئة زيت BAP Tacna ، اعتبارًا من عام 2015
البرتغال: البحرية البرتغالية
- فرقاطتان من فئة كاريل دورمان
قطر: القوات المسلحة القطرية
- 4 فوسبر ثورنيكروفت فيتا-كلاس
كوريا الجنوبية: البحرية الكورية الجنوبية

المشغلون السابقون

المملكة المتحدة: البحرية الملكية
- كانت هذه المنصة مثبتة سابقاً على حاملتي طائرات من فئة "إنفينسيبل" ( إتش إم إس إنفينسيبل وإتش إم إس إليستريوس )، وحوضين لإنزال سفن من فئة " ألبيون " (تم استبدالهما بمنصة "فالانكس" على متن إتش إم إس ألبيون ، وتمت إزالتهما من إتش إم إس بولوارك أثناء فترة الاستعداد الممتدة لاستبدالهما بمنصة "فالانكس")، وأربع فرقاطات من طراز 22 الدفعة 3.

ألمانيا: البحرية الألمانية
- كانت هذه المنظومة مُجهزة سابقًا للفرقاطة كارلسروه خلال خدمتها في البحر الأدرياتيكي في منتصف التسعينيات، ثم استُبدلت لاحقًا بنظام صواريخ RIM-116 Rolling Airframe.
