آلة الطحن

آلة التجليخ، والتي تُختصر غالبًا إلى آلة تجليخ، هي أي من الأدوات الكهربائية أو الآلات المستخدمة في التجليخ . وهي نوع من أنواع إزالة المواد باستخدام عجلة كاشطة كأداة قطع . ^{[ 1 ]} تقوم كل حبة من حبيبات المادة الكاشطة على سطح العجلة بقطع شريحة صغيرة من قطعة العمل عن طريق التشوه القصي.

تُستخدم عملية التجليخ، كنوع من أنواع التشغيل الآلي، لتشطيب قطع العمل التي يجب أن تتمتع بجودة سطح عالية (مثل خشونة سطح منخفضة ) ودقة عالية في الشكل والأبعاد. ونظرًا لأن دقة الأبعاد في التجليخ تصل إلى 0.000025  مم، فإنها في معظم التطبيقات تُعتبر عملية تشطيب نهائية، حيث تزيل كمية قليلة نسبيًا من المعدن،  بعمق يتراوح بين 0.25 و0.50 مم. مع ذلك، توجد بعض تطبيقات التشغيل الخشن التي تزيل فيها عملية التجليخ كميات كبيرة من المعدن بسرعة كبيرة. لذا، يُعدّ التجليخ مجالًا واسعًا ومتنوعًا.

تتكون آلة التجليخ من قاعدة مزودة بأداة تثبيت لتوجيه قطعة العمل وتثبيتها، وعجلة تجليخ تعمل بالطاقة وتدور بالسرعة المطلوبة. ويُحدد قطر العجلة وتصنيف الشركة المصنعة السرعة. يمكن لرأس التجليخ أن يتحرك على قطعة عمل ثابتة، أو يمكن تحريك قطعة العمل بينما يبقى رأس التجليخ في موضع ثابت.

يمكن التحكم الدقيق في موضع رأس الطحن أو الطاولة باستخدام عجلة يدوية معايرة بالورنية أو باستخدام ميزات التحكم الرقمي .

تزيل آلات التجليخ المادة من قطعة العمل عن طريق الاحتكاك، مما قد يُولّد كميات كبيرة من الحرارة. ولتبريد قطعة العمل ومنع ارتفاع درجة حرارتها وتجاوزها حدود التفاوت المسموح به ، تُزوّد ​​آلات التجليخ بسائل تبريد . كما يُفيد سائل التبريد عامل التشغيل، إذ قد تُسبب الحرارة المتولدة حروقًا. في آلات التجليخ عالية الدقة (معظم آلات التجليخ الأسطوانية والسطحية)، تُضبط مراحل التجليخ النهائية عادةً بحيث تُزيل حوالي 200  نانومتر (أقل من 1/10000  بوصة) لكل تمريرة - وهذا يُولّد حرارة ضئيلة للغاية، حتى أنه بدون سائل تبريد، يكون ارتفاع درجة الحرارة ضئيلاً جدًا.

وتشمل هذه الآلات ما يلي:

• آلة التجليخ الشريطية ، التي تُستخدم عادةً كطريقة تشغيل لمعالجة المعادن والمواد الأخرى، بمساعدة مواد كاشطة مطلية. وهي تُشبه آلة الصنفرة الشريطية (التي تُستخدم غالبًا للخشب وأحيانًا للمعادن). يُعد التجليخ الشريطي عملية متعددة الاستخدامات ومناسبة لجميع أنواع التطبيقات، بما في ذلك التشطيب وإزالة النتوءات وإزالة المواد .
• آلة التجليخ المكتبية ، التي تحتوي عادةً على قرصين بأحجام حبيبات مختلفة لعمليات التجليخ الخشن والتشطيب، تُثبّت على طاولة عمل أو حامل أرضي. تشمل استخداماتها تشكيل رؤوس الأدوات أو الأدوات المختلفة التي تحتاج إلى تصنيع أو إصلاح. تُشغّل آلات التجليخ المكتبية يدويًا.
• آلة التجليخ الأسطوانية ، وتشمل نوعين: تلك التي تستخدم مراكز التجليخ وتلك التي لا تستخدمها . قد تحتوي آلة التجليخ الأسطوانية على عدة عجلات تجليخ. يتم تدوير قطعة العمل وتمريرها أمام العجلة (أو العجلات) لتشكيل أسطوانة. تُستخدم هذه الآلة في صناعة قضبان وأنابيب وحلقات محامل وبطانات دقيقة، بالإضافة إلى العديد من الأجزاء الأخرى.

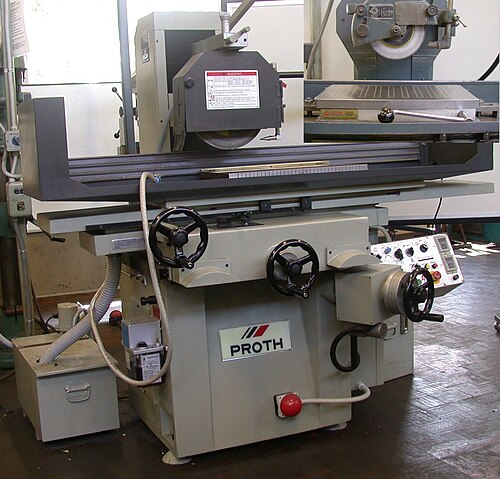

• آلة التجليخ السطحي ، التي تتكون من رأس يُخفض إلى قطعة العمل، والتي تُحرك ذهابًا وإيابًا أسفل عجلة التجليخ على طاولة مزودة عادةً بمغناطيس دائم قابل للتحكم ( ظرف مغناطيسي ) لاستخدامها مع المواد المغناطيسية (خاصةً المواد الحديدية )، ولكن يمكن أن تحتوي أيضًا على ظرف تفريغ أو وسائل تثبيت أخرى. تتميز آلات التجليخ السطحي الأكثر شيوعًا بعجلة تجليخ تدور حول محور أفقي، قاطعةً حول محيطها. أما آلات التجليخ السطحي الدوارة، والمعروفة باسم آلات "بلانشارد"، فلها رأس تجليخ يُدير عجلة التجليخ حول محور رأسي، قاطعًا على وجهها النهائي، بينما تدور طاولة قطعة العمل في الاتجاه المعاكس أسفلها. يزيل هذا النوع من الآلات كميات كبيرة من المواد ويصقل الأسطح المستوية بعلامات تجليخ حلزونية واضحة. كما يمكن استخدامه لصنع وشحذ قوالب ختم المعادن، وشفرات القص المسطحة، وقواعد التثبيت، أو أي أسطح مستوية ومتوازية. يمكن تشغيل آلات التجليخ السطحي يدويًا أو باستخدام أنظمة تحكم CNC.
• آلة طحن الأدوات والقواطع ، والتي عادة ما يمكنها أداء الوظيفة الثانوية لآلة طحن رؤوس المثقاب أو عمليات الطحن المتخصصة الأخرى في ورش الأدوات .
• تُستخدم آلة تجليخ القوالب ، كما يوحي اسمها، في تشطيب القوالب والتركيبات . وتتمثل وظيفتها الأساسية في تجليخ الثقوب لبطانات المثاقب ودبابيس التجليخ . كما يمكن استخدامها في عمليات تجليخ الأسطح المعقدة لإنهاء الأعمال التي بدأت على آلة التفريز .
• تُستخدم آلة تجليخ التروس عادةً كعملية تشغيل نهائية عند تصنيع تروس عالية الدقة. وتتمثل الوظيفة الأساسية لهذه الآلات في إزالة ما تبقى من المادة، والتي لا تتجاوز بضعة أجزاء من الألف من البوصة، بعد عمليات التصنيع الأخرى (مثل التخريش أو التشكيل بالقطع).

• تُستخدم آلة التجليخ المركزي عادةً في عمليات التصنيع عند إنتاج جميع أنواع الأعمدة عالية الدقة . وتتمثل وظيفتها الأساسية في تجليخ مراكز الأعمدة بدقة متناهية. وتضمن الثقوب المركزية الدائرية الدقيقة على كلا الجانبين دقة عالية في التكرار على المراكز المتحركة .
• آلة التجليخ الدوارة ، وهي أداة يدوية دوارة عالية السرعة مزودة برأس تجليخ صغير القطر. تعمل عادةً بالهواء المضغوط، ولكن يمكن تشغيلها بمحرك كهربائي صغير مباشرةً أو عبر عمود مرن.
• آلة الطحن الزاوية ، وهي أداة كهربائية يدوية أخرى، تستخدم غالبًا في أعمال التصنيع والبناء .
• تُستخدم المطاحن الداخلية لطحن الأسطح الداخلية لقطع العمل، وتُعد عجلات كربيد البورون فعالة عند التعامل مع المواد شديدة الصلابة التي تتطلب مستويات عالية من الدقة. ^{[ 2 ] [ 3 ]}
