تسمية البطاريات

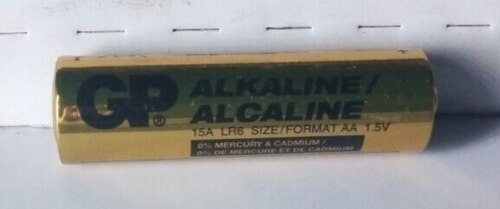

من أمثلة تسميات اللجنة الكهروتقنية الدولية (IEC) البطاريات التي تحمل الرموز R20، و4R25X، و4LR25-2، و6F22، و6P222/162، وCR17345، وLR2616J. تشير الأحرف والأرقام في الرمز إلى عدد الخلايا، وتركيبها الكيميائي، وشكلها، وأبعادها، وعدد المسارات المتوازية في البطارية المُجمَّعة، وأي أحرف مُعدِّلة تُعتبر ضرورية. البطارية متعددة الأقسام (جهدان أو أكثر من نفس العبوة) تحمل تسمية خاصة بالبطاريات متعددة الأقسام.

قبل أكتوبر 1990، كانت الخلايا الدائرية تُرمز لها برمز رقمي متسلسل يتراوح من R06 إلى R70؛ على سبيل المثال، R20 هو حجم خلية "D" أو حجم ANSI "13". بعد أكتوبر 1990، أصبح من المعتاد تحديد الخلايا الدائرية برقم مُشتق من قطرها وارتفاعها. أما الخلايا الأساسية التي يزيد  قطرها أو ارتفاعها عن 100 مم، فيتم تمييزها بعلامة "/" مائلة بين القطر والارتفاع.

يشير الحرف الأول إلى التركيب الكيميائي للبطارية، والذي يشير أيضاً إلى الجهد الاسمي.

من الشائع الإشارة إلى القطب السالب أولاً في تعريفات بطاريات اللجنة الكهروتقنية الدولية (IEC).

تشير الكتابة المائلة إلى نظام كيميائي من غير المرجح أن يوجد في بطاريات المستهلكين أو البطاريات ذات الأغراض العامة، أو أنه تم سحبه من المعيار الحالي.

رموز الأشكال هي:

R دائري (عملة معدنية، زر أو أسطواني)

P Prismatic

فا بيمول (طبقة مبنية)

مربع (أو مستطيل أو منشوري)

لا تزال رموز الشكل F و S قيد الاستخدام ولكن لا ينبغي استخدامها لتعريفات البطاريات الجديدة.

تمثل بعض الأحجام، المُشار إليها برقم أو رقمين، رموز الأحجام القياسية من الإصدارات السابقة للمعيار. أما الأحجام المُشار إليها بأربعة أرقام أو أكثر فتشير إلى قطر البطارية والارتفاع الكلي.

تُشير الأرقام في الكود إلى أبعاد البطارية. بالنسبة للبطاريات التي يقل حجمها عن 100  مم، يُكتب القطر (المختصر) بالملليمترات، متبوعًا بالارتفاع بأجزاء من عشرة من المليمتر؛ أما بالنسبة للبطاريات التي يزيد حجمها عن 100  مم، فيُكتب القطر بالملليمترات، ثم شرطة مائلة (/)، متبوعةً بالارتفاع بالملليمترات.

إلى جانب تعريفات رموز المقاسات الموصى بها، توجد أيضًا عشرة أحرف لاحقة قابلة للتعديل يمكن إضافتها إلى نهاية رمز المقاس المحدد. تتراوح هذه الأحرف من A إلى L (باستثناء F و I)، وبناءً على أكبر بُعد للبطارية، يمكن أن تشير إما إلى  أبعاد قصوى تتراوح بين 0.0 و 0.9 مم أو بين 0.00 و 0.09  مم، حيث يمثل A القيمة 0.0 أو 0.00، ويمثل L القيمة 0.9 أو 0.09.

بالنسبة للخلايا المسطحة، يتم تحديد رمز القطر على أنه قطر دائرة محيطة بمنطقة الخلية بأكملها.

يتم تحديد رموز الحجم القياسية للبطاريات المستديرة التي لا تتبع التسمية الحالية ولكن تم الاحتفاظ بها لسهولة الاستخدام بواسطة رقم مكون من رقم واحد أو رقمين بعد الحرف R. وتشمل هذه الرموز على سبيل المثال لا الحصر: ^{[ 8 ]}

Round button batteries also carry two-digit size codes such as R44 . Other round, flat, and square sizes have been standardized but are used mostly for components of multi-cell batteries.

The following is a partial list of IEC standard recommended diameter and height codes for round cells:

After the package size code(s), additional letters may optionally appear. Terminal styles and variants of the same battery can be designated with the letters X or Y. Performance levels may also be designated with a C, P, S, CF, HH, or HB or other letter suffixes. An appended letter "W" states that this battery complies with all the requirements of the IEC 60086-3 standard for watch batteries, such as dimensional tolerance, chemical leakage, and test methods.

IEC nomenclature classifies batteries according to their general shape and overall physical appearance. These categories, however, are not identified in the IEC battery nomenclature:^[9][10]

• Category 1: Cylindrical cells with protruding positive and recessed or flat negative terminals. The positive terminal shall be concentric with the cell overall. The total height of the cell is not necessarily the same as the total distance between terminals (This accounts for nubs, recesses and battery casings). The cell casing is insulated. E.g. R1 & LR8D425
• Category 2: Cylindrical cells with protruding positive and protruding or flat negative terminals. The total height of the cell is the same as the total distance between terminals. The cell casing is insulated. E.g. CR14250, LR61
• Category 3: Cylindrical cells with flat positive and negative terminals. The total height of the cell is not necessarily the same as the total distance between terminals (This accounts for any protuberances from the negative terminal). The cell casing is in connection with the positive terminal. No part of the cell is allowed to protrude from the positive terminal surface. E.g. CR11108, LR9
• الفئة 4 : خلايا أسطوانية ذات طرف سالب مسطح بارز. يساوي الارتفاع الكلي للخلية المسافة الكلية بين الطرفين. غلاف الخلية هو الطرف الموجب، ويُوصى باستخدام السطح الخارجي للتوصيل الموجب حتى وإن كان ذلك ممكنًا من القاعدة. لا يُسمح لأي جزء من الخلية بالبروز عن سطح الطرف الموجب. مثال: LR44، CR2032
• الفئة 5 : بطاريات أسطوانية لا تنتمي إلى أي من الفئات الأخرى. مثال: R40، 8LR23
• الفئة 6 : بطاريات غير أسطوانية. على سبيل المثال: 3R12، 4R25، 6F22

تتبع بطاريات النيكل والكادميوم وبطاريات النيكل والمعادن الهيدريدية قاعدة مماثلة للنظام المذكور أعلاه؛ ^{[ 11 ] [ 12 ]} وخاصة الخلايا الأسطوانية المصممة لتكون قابلة للتبديل من حيث الأبعاد مع البطاريات الأولية تستخدم نفس التسمية المستخدمة في البطاريات الأولية، وهي رموز الأنظمة الكهروكيميائية كما هو موضح أدناه.

تستخدم جميع الخلايا الأخرى النظام التالي:

• خلايا موشورية صغيرة : KF أو HF متبوعة بأقصى عرض بالمليمتر / أقصى سمك بالمليمتر / أقصى ارتفاع بالمليمتر. مثال: KF 18/07/49
• الخلايا الأسطوانية : KR أو HR متبوعًا بحرف يشير إلى معدل التفريغ (L، M، H أو X للمنخفض، المتوسط، العالي، والعالي جدًا على التوالي)؛ ثم يمكن إضافة حرف آخر للإشارة إلى الاستخدام في درجات حرارة مرتفعة (T أو U) أو الشحن السريع (R)؛ ثم القطر الأقصى بالمليمتر / الارتفاع الأقصى بالمليمتر. مثال: KRL 33/62، HRHR 23/43
• خلايا زرية : KB أو HB متبوعًا بالقطر الأقصى بأجزاء من عشرة من المليمتر / الارتفاع الأقصى بأجزاء من عشرة من المليمتر. مثال: KBL 116/055

تخضع بطاريات الليثيوم أيون لقاعدة تسمية مختلفة، تنطبق على كل من البطاريات متعددة الخلايا والبطاريات أحادية الخلية. وسيتم تسميتها على النحو التالي: ^{[ 13 ]}

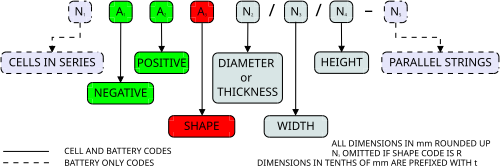

N ₁ A ₁ A ₂ A ₃ N ₂ /N ₃ /N ₄ -N ₅

حيث يشير N ₁ إلى عدد الخلايا المتصلة على التوالي ويشير N ₅ إلى عدد الخلايا المتصلة على التوازي (فقط عندما يكون العدد أكبر من 1)؛ تنطبق هذه الأرقام فقط على البطاريات.

يشير الرقم ₁ إلى أساس طور القطب السالب، حيث يشير I إلى أيون الليثيوم و L إلى معدن الليثيوم أو السبيكة.

يشير الرقم ₂ إلى أساس طور القطب الموجب، ويمكن أن يكون C أو N أو M أو V أو T للكوبالت والنيكل والمنغنيز والفاناديوم والتيتانيوم على التوالي.

يشير الرقم ₃ إلى شكل الخلية؛ إما R للأسطوانة أو P للمنشور.

N ₂ هو القطر الأقصى (في حالة الخلايا الأسطوانية) أو السماكة (الخلايا المنشورية) بالمليمتر.

يُستخدم N _{3 فقط للخلايا المنشورية للدلالة على أقصى عرض بالمليمتر.}

يمثل N ₄ أقصى ارتفاع إجمالي بالمليمتر.

(بالنسبة لأي من الأطوال المذكورة أعلاه، إذا كان البعد أصغر من 1  مم، فيمكن كتابته على النحو التالي: tN، حيث N هو جزء من عشرة من المليمتر)

مثال: ICR19/66، ICP9/35/48، 2ICP20/34/70، 1ICP20/68/70-2
