نمط اختبار رأس الهندي

نمط اختبار رأس الهندي هو بطاقة اختبار انتشرت على نطاق واسع خلال عصر البث التلفزيوني بالأبيض والأسود كوسيلة مساعدة في معايرة أجهزة التلفزيون . يحتوي النمط على رسم لرجل من السكان الأصليين يرتدي غطاء رأس، محاطًا بالعديد من العناصر الرسومية المصممة لاختبار جوانب مختلفة من عرض البث. ابتكرت شركة RCA هذه البطاقة لتكون الصورة القياسية لجهازها أحادي المنظار TK-1، وهو كاميرا فيديو بسيطة قادرة على إنتاج الصورة المضمنة فيها فقط. طُرح النمط لأول مرة عام 1939، وخلال العقدين التاليين أصبح عنصرًا أساسيًا في البث التلفزيوني في جميع أنحاء أمريكا الشمالية بدقة 525 خطًا ، وفي الخارج (غالبًا بشكل مُعدّل) بدقة 525 و 625 خطًا، إلى أن أصبح قديمًا مع ظهور التلفزيون الملون في ستينيات القرن العشرين.

صُمم نمط اختبار "رأس الهندي" من قِبل شركة RCA في مصنعها بمدينة هاريسون، نيو جيرسي . صُمم كل عنصر من عناصر البطاقة لقياس جانب تقني محدد من البث التلفزيوني، بحيث يتمكن المهندس الخبير من تحديد المشكلات بنظرة سريعة. تحتوي البطاقة على عناصر تُستخدم لقياس نسبة العرض إلى الارتفاع، ^{والمنظور ، والتأطير} ، والخطية، واستجابة التردد، والكسب التفاضلي، والتباين، والسطوع. استُخدمت الشبكة والدوائر لقياس المنظور والتأطير والخطية. أما الخطوط المتدرجة (المُعَلَّمة بالأرقام 20، 25، 30، و35) فاستُخدمت لقياس الدقة واستجابة التردد. وتشير الخطوط الرفيعة المُعَلَّمة من 575 إلى 325 على أحد الجانبين، ومن 300 إلى 50 على الجانب الآخر، إلى خطوط الدقة. أما الأشرطة الرمادية المنبثقة من المركز إلى أسفل اليمين وأعلى اليسار، فكانت لقياس الكسب التفاضلي والتباين ومستوى اللون الأبيض.

بدأ النمط بصورة رأس هندية أنشأها فنان يدعى بروكس في أغسطس 1938 باستخدام قلم رصاص وفحم وحبر وأكسيد الزنك . ^{[ 1 ]} لمدة عام تقريبًا، كانت الصورة (التي تحتوي على عدة درجات رمادية يمكن تمييزها من نسيج المنطقة الثامنة في الريش الأبيض إلى نسيج المنطقة الثانية في الشعر الأسود) هي نمط الاختبار الكامل، ولكن في عام 1939 تم دمج الصورة في النمط الحالي للخطوط والأشكال المعايرة.

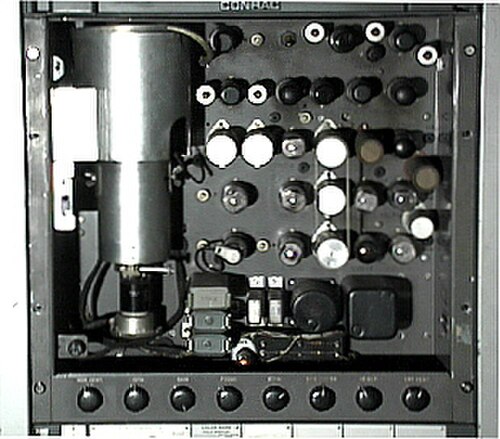

كانت محطات التلفزيون تُنتج صورة نمط اختبار رأس الهندي بطريقتين. أولاً، كانت تستخدم جهازًا أحادي المنظار مُدمجًا فيه النمط بشكل دائم، وهو قادر على إنتاج الصورة بدرجة عالية من الاتساق نظرًا لبساطة الجهاز. يُصنع أنبوب أحادي المنظار بشكل مشابه لأنبوب أشعة الكاثود الصغير (CRT)، ولكنه بدلاً من عرض صورة، يقوم بمسح صورة مُدمجة، مُنتجًا إشارة فيديو. يحتوي الأنبوب على نسخة مُطابقة تمامًا للنمط الأصلي للاختبار (أو نسخة مُعدلة منه مع استبدال صورة رأس الهندي بمعرف المحطة، مثل تلك المُستخدمة في KRLD-TV ^{[ 2 ]} و WBAP-TV [ ^{3 ] و} WKY -TV ^{[ 4 ]} )، مُثبتة بشكل دائم كصورة كربونية على لوحة أو شريحة هدف من الألومنيوم. يتم مسح لوحة الهدف بشكل مُتسلسل بواسطة حزمة مركزة من الإلكترونات، والتي كانت تُسمى في الأصل أشعة الكاثود . عندما تصطدم حزمة الإلكترونات بمناطق الصورة الكربونية، يُقاوم الكربون تدفق التيار، ويتم تعديل انخفاض تدفق تيار الإلكترونات الناتج ليظهر كلون أسود في الفيديو. عندما يصطدم شعاع الإلكترون بمناطق الصورة المصنوعة من الألومنيوم المعدني، تقل المقاومة مع زيادة تدفق التيار، ويتم تعديل تدفق تيار الإلكترون الناتج ليظهر باللون الأبيض في الفيديو. استُخدمت هذه الصورة لمعايرة الشاشات في المحطة. ثانيًا، كانت المحطات تستخدم نسخة مطبوعة من نمط الاختبار مثبتة على ورق مقوى (عادةً ما تكون مثبتة على حامل متحرك في كل استوديو تلفزيوني)؛ وكان تصوير هذه النسخة المطبوعة بالفيديو يُنشئ صورة ثانية يمكن مقارنتها بصورة التحكم التي تم إنشاؤها بواسطة جهاز المونوسكوب.

كان نمط الاختبار مفيدًا لمعايرة أجهزة التلفزيون المنزلية ومعدات استوديوهات التلفزيون، لذا كان يتم بث الصورة بشكل روتيني خارج ساعات البث . ^{[ 5 ] [ ب ]} تم دمج نمط اختبار رأس الهندي في أنبوب RCA أحادي المنظار، وهو 2F21، والذي كان بمثابة بديل كامل لكاميرا التلفزيون. (غالبًا ما كان مصحوبًا بنغمة اختبار صوتية لأغراض معايرة قياسات استجابة تردد النظام الصوتي. ^{[ 6 ] [ ج ]} )

ابتداءً من أواخر الخمسينيات، بدأ ظهور نمط الاختبار تدريجيًا بوتيرة أقل، بعد عدد أقل من عمليات إنهاء البث، وعلى عدد أقل من المحطات، ولفترات أقصر في الصباح، نظرًا لأن معدات البث التلفزيوني الجديدة والمحسّنة لم تكن تتطلب الكثير من التعديلات. في السنوات اللاحقة، كان نمط الاختبار يُبث لمدة دقيقة واحدة فقط بعد إنهاء البث، بينما يقوم مهندس جهاز الإرسال بتسجيل قراءات جهاز الإرسال المطلوبة من قبل لجنة الاتصالات الفيدرالية الأمريكية/ مجلس حكام البث قبل قطع التيار الكهربائي.

بحلول منتصف الستينيات، أصبح نمط اختبار "رأس الهندي" قديمًا بعد أن تحولت معظم البث التلفزيوني إلى الألوان. ومنذ ذلك الحين، أصبحت بطاقة اختبار بديلة من أشرطة ألوان SMPTE (وما سبقها مباشرة)، أو نسخ ملونة من أنماط "عين الثور" المشتقة من NBC/CBS، هي بطاقة الاختبار المفضلة. ومنذ التسعينيات، تبث معظم محطات التلفزيون في الولايات المتحدة بشكل متواصل دون فواصل منتظمة، وتبث بدلاً من ذلك إعلانات تجارية ، وبرامج إخبارية ليلية مترابطة، وإعادة بث برامج مشتركة، ورسوم متحركة، أو أفلام قديمة؛ وبالتالي، أصبح بث أنماط الاختبار قديمًا إلى حد كبير (على الرغم من أنها لا تزال تُستخدم في مرافق ما بعد الإنتاج والبث للتحقق من اللون ومسارات الإشارة).

ومع ذلك، لا يزال نمط اختبار رأس الهندي رمزًا للتلفزيون في بداياته. وقد اختارت العديد من محطات التلفزيون الأمريكية صورة بطاقة رأس الهندي لتكون الصورة الأخيرة التي تبثها عند توقف بث إشاراتها التناظرية نهائيًا بين 17 فبراير و12 يونيو 2009، كجزء من عملية التحول إلى البث التلفزيوني الرقمي في الولايات المتحدة . ^{[ 7 ] [ 8 ] [ 9 ]}

في عام 2008، أصدرت شركة بيثيسدا سوفت ووركس لعبة Fallout 3 ، والتي تضمنت نمط اختبار رأس الهندي في شاشة التحميل "يرجى الانتظار". وقد أُدرجت هذه الصورة في ألعاب Fallout اللاحقة . ^{[ 10 ]}

ظهرت نسخة معدلة من البطاقة في برنامج الكوميديا ​​الساخرة الكندي " Second City Television" في أواخر سبعينيات القرن العشرين، ^{[ 11 ]} وظهرت نسخة أخرى على ملصقات العرض السينمائي لفيلم " UHF" للمخرج "ويرد آل" يانكوفيتش عام 1989. تضمنت بعض أقراص الليزر المرجعية من طراز Pioneer GGV1069، التي صدرت لسوق نظام NTSC، نسخة معدلة من البطاقة، ولكن مع شبكة رمادية اللون ورسمة لكلب أسد ياباني بدلاً من صورة رأس الهندي. ^{[ 12 ] [ 13 ]} استُخدم هذا النمط على مصابيح Archie McPhee الليلية التي بيعت من عام 1997 إلى عام 2005. ^{[ د ]} كما ظهرت بطاقة الاختبار في المشهد الافتتاحي لمسلسل الخيال العلمي " The Outer Limits" الذي عُرض في أوائل ستينيات القرن العشرين . ^{[ 14 ]}

كما استخدمت هيئة الإذاعة الكندية (CBC) شعار رأس الهندي ^{[ 15 ]} في كندا بالتزامن مع نمط الاختبار أحادي اللون الخاص بها، ^{[ 16 ]} بعد انتهاء النشيد الوطني الكندي في المساء، وخلال سنواتها الأخيرة في أواخر السبعينيات وأوائل الثمانينيات، كان يُعرض قبل بدء البث في الصباح، بعد عرض أشرطة ألوان SMPTE . ^{[ 17 ]}

في تايلاند، استخدمته القناة التلفزيونية التايلاندية الرابعة عندما كانت تايلاند تستخدم نظام 525 خطًا. ^{[ 18 ]}

كما استخدمته قناة روديسيا التلفزيونية (RTV) خلال الحقبة الاستعمارية البريطانية (بين روديسيا الشمالية والجنوبية ) بعد عزف النشيد الوطني " حفظ الله الملكة " عند إغلاق القناة.

استُخدم نمط الاختبار هذا لاحقًا من قِبل قناة التلفزيون الفنزويلية "فينيفيسيون" ، بالتزامن مع مخطط دقة RMA لعام 1946، حتى أواخر سبعينيات القرن الماضي قبل بدء البث بالنشيد الوطني الفنزويلي . كما استخدمت محطات "تيليسيستيما مكسيكانو" (التي تُعرف الآن باسم "تليفيزا ") نمط الاختبار هذا حتى أواخر ستينيات القرن الماضي مباشرةً بعد عزف النشيد الوطني المكسيكي عند انتهاء البث.

في جمهورية الدومينيكان ، تم استخدام نمط رأس الهندي من قبل هيئة البث العامة Corporación Estal de Radio y Televisión (CERTV) في أواخر الستينيات والسبعينيات (بالتزامن مع بطاقة اختبار مخطط دقة EIA 1956 ) بعد تشغيل النشيد الوطني لجمهورية الدومينيكان عند انتهاء البث.

في السويد ، استُخدم نمط اختبار رأس الهندي في عمليات الإرسال التجريبية من المعهد الملكي للتكنولوجيا KTH ^{[ 20 ]} في ستوكهولم إلى جانب مخطط دقة RMA لعام 1946، وبطاقة اختبار Telefunken T05، بالإضافة إلى بطاقات اختبار تجريبية أخرى من Televerket وجامعة تشالمرز للتكنولوجيا من عام 1948 حتى نوفمبر 1958 عندما تم استبداله ببطاقة اختبار Sveriges Radio TV (الآن Sveriges Television ). ^{[ 21 ]}

في أستراليا، استخدمت قناة TNT-9 في شمال تسمانيا نمط اختبار "رأس الهندي " بالتزامن مع مخطط ماركوني للدقة رقم 1 منذ إطلاقها عام 1962 وحتى اعتمادها البث التلفزيوني الملون في منتصف سبعينيات القرن الماضي. وقد تخلت هذه النسخة عن رسم "رأس الهندي" مع وضع شعار محطة TNT-9 في الأعلى، على غرار النسخ المذكورة سابقًا من قنوات KRLD-TV وWBAP-TV وWKY-TV. ^{[ 22 ]}

كما استخدمت هيئة الإذاعة السعودية في المملكة العربية السعودية سابقًا نسخة معدلة من نمط اختبار الرأس الهندي، حيث تم استبدال رسم الرأس الهندي بشعار المملكة العربية السعودية ، ^{[ 23 ] [ 24 ]} من عام 1954 حتى عام 1982 عندما تم استبداله ببطاقة اختبار Philips PM5544 معدلة بشكل كبير .

كما تم استخدام رأس الهندي في البرازيل بواسطة Rede Tupi ، كنمط اختبار وكجزء من هوية تلفزيونية ، منذ إطلاقها في عام 1950 وحتى أصبحت أول شبكة تلفزيونية برازيلية تتبنى التلفزيون الملون في 1971-1972.

كما استخدم تلفزيون الكويت نمط الرأس الهندي في الكويت منذ إطلاق خدماته التلفزيونية في عام 1961 وحتى اعتماده للتلفزيون الملون في منتصف السبعينيات.

في إيطاليا ، قامت هيئة الإذاعة والتلفزيون الإيطالية (RAI) بتكييف النمط وتعديله لبطاقات الاختبار أحادية اللون، والتي استُخدمت من عام 1961 إلى عام 1977. وظهرت منه نسختان خلال معظم فترة وجوده، إحداهما تحمل حرف N كبيرًا للدلالة على البرنامج الوطني (Programma Nazionale) ، والأخرى تحمل الرقم 2 كبيرًا للدلالة على البرنامج الثاني (Secondo Programma ). وبحلول عام 1976، استُبدل حرف N بالرقم 1 وصُغّر حجمه (وينطبق الأمر نفسه على الرقم 2 في البرنامج الثاني). ^{[ 25 ] [ 26 ]}
