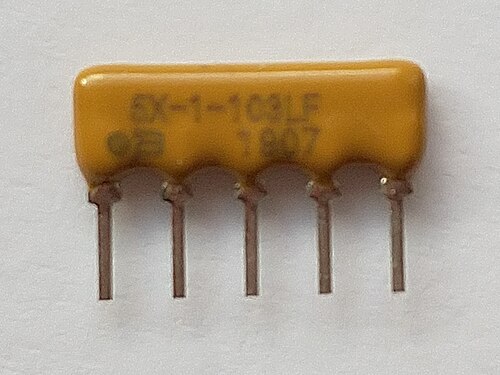

تحتوي هذه الحزمة أحادية الخط على أربعة مقاومات. كل مقاومة متصلة بالدبابيس الأربعة الأولى الخاصة بها، بينما الدبوس الأخير مشترك بينها جميعًا.

الأجهزة السلبية المتكاملة ( IPDs )، والمعروفة أيضًا بالمكونات السلبية المتكاملة ( IPCs ) أو المكونات السلبية المدمجة ( EPC )، هي مكونات إلكترونية تُدمج فيها المقاومات (R) والمكثفات (C) والمحاثات (L) وخطوط النقل الدقيقة وعناصر مطابقة المعاوقة والمحولات المتوازنة أو أي توليفة منها في نفس العبوة أو على نفس الركيزة. يُطلق على المكونات السلبية المتكاملة أحيانًا اسم المكونات السلبية المدمجة، [ 1 ] [ 2 ] ومع ذلك، لا يزال الفرق بين المكونات السلبية المتكاملة والمدمجة غير واضح تقنيًا. [ 3 ] [ 2 ] في كلتا الحالتين، تُصنع المكونات السلبية بين طبقات عازلة أو على نفس الركيزة.

تُعدّ شبكات المقاومات والمكثفات، أو المقاومات والمكثفات (RC)، أو المقاومات والمكثفات والملفات/المحثات (RCL)، من أقدم أشكال الأجهزة السلبية المتكاملة. كما يُمكن تصنيع المحولات السلبية كأجهزة سلبية متكاملة، وذلك بوضع ملفين فوق بعضهما البعض يفصل بينهما طبقة عازلة رقيقة. في بعض الأحيان، يُمكن دمج الثنائيات (PN، PIN، زينر، إلخ) على نفس الركيزة مع الأجهزة السلبية المتكاملة، خاصةً إذا كانت الركيزة من السيليكون أو أي شبه موصل آخر مثل زرنيخيد الغاليوم (GaAs). [ 4 ] [ 5 ]

وصف

حلول رقاقة SMT أحادية (IPDs/IPCs) لتمرير النطاق، وتمرير الترددات المنخفضة، وتمرير الترددات العالية، وغيرها من التركيبات القائمة على شبكات متكاملة LC وRC وما إلى ذلك على ركيزة خزفية

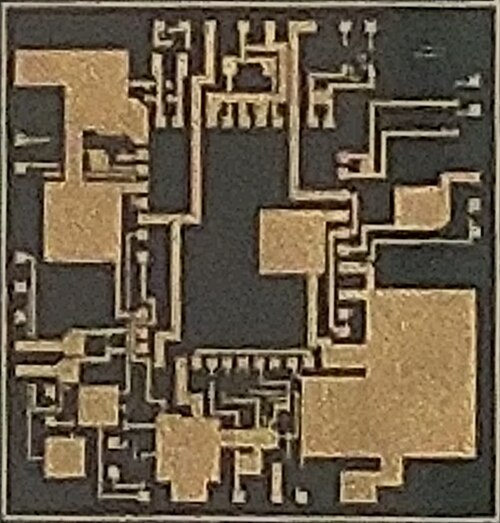

مكونات سلبية متكاملة (مقاومات ومكثفات) على ركيزة سيليكون عالية المقاومة مغطاة بطبقة سميكة من ثاني أكسيد السيليكون
يتم قلب الدائرة المتكاملة النشطة بحيث يكون وجهها لأسفل على الركيزة السلبية المتكاملة مما يتيح التكامل ثنائي الأبعاد
مثال على محول التوازن RF IPD على ركيزة زجاجية

يمكن تغليف الأجهزة السلبية المتكاملة ، سواءً كانت رقائق/شرائح عارية أو حتى مكدسة (مجمعة فوق رقاقة/شريحة عارية أخرى) في بُعد ثلاثي (3D) مع الدوائر المتكاملة النشطة أو غيرها من الأجهزة السلبية المتكاملة في تجميع النظام الإلكتروني. تشمل العبوات الشائعة للأجهزة السلبية المتكاملة SIL (القياسية المضمنة) وSIP وأي عبوات أخرى (مثل DIL وDIP و QFN وعبوات CSP وعبوات WLP وغيرها) المستخدمة في التغليف الإلكتروني. كما يمكن أن تعمل الأجهزة السلبية المتكاملة كركيزة للوحدات، وبالتالي تكون جزءًا من وحدة هجينة أو وحدة متعددة الرقائق أو وحدة/تنفيذ رقائقي. [ 6 ]

يمكن أن تكون الركيزة المستخدمة في أجهزة العرض المتكاملة صلبة، مثل السيراميك (أكسيد الألومنيوم/الألومينا)، أو السيراميك متعدد الطبقات ( السيراميك المُحرق بدرجة حرارة منخفضة /LTCC، أو السيراميك المُحرق بدرجة حرارة عالية/HTCC)، [ 7 ] أو الزجاج، [ 8 ] أو السيليكون [ 9 ] [ 10 ] المغطى بطبقة عازلة مثل ثاني أكسيد السيليكون . كما يمكن أن تكون الركيزة مرنة، مثل الرقائق، كطبقة التوصيل البيني (وتُسمى طبقة التوصيل البيني النشطة)، أو FR4 أو ما شابه، أو الكابتون ، أو أي بوليميد مناسب آخر . من المفيد لتصميم النظام الإلكتروني أن يكون تأثير الركيزة والتغليف المحتمل على أداء أجهزة العرض المتكاملة معروفًا أو مهملًا.

تشمل تقنيات تصنيع الدوائر المتكاملة السلبية تقنيات الأغشية السميكة [ 11 ] والرقيقة [ 12 ] [ 13 ] ، بالإضافة إلى مجموعة متنوعة من خطوات معالجة الدوائر المتكاملة أو تعديلاتها (مثل استخدام معادن أكثر سمكًا أو مختلفة عن الألومنيوم أو النحاس). تتوفر المكونات السلبية المتكاملة كمكونات/أجزاء قياسية أو كأجهزة مصممة خصيصًا (لتطبيق محدد).

التطبيقات

تُستخدم الأجهزة السلبية المتكاملة بشكل أساسي كأجزاء قياسية أو مصممة خصيصًا نظرًا لـ

  • يتطلب الأمر تقليل عدد الأجزاء التي يجب تجميعها في النظام الإلكتروني مما يؤدي إلى تقليل الحاجة إلى الخدمات اللوجستية.
  • يتطلب الأمر تصغير حجم الأجهزة الإلكترونية (من حيث المساحة والارتفاع)، مثل تلك المستخدمة في المجال الطبي (أجهزة السمع)، والأجهزة القابلة للارتداء (الساعات، والخواتم الذكية، وأجهزة مراقبة معدل ضربات القلب القابلة للارتداء)، والأجهزة المحمولة (الهواتف المحمولة، والأجهزة اللوحية، إلخ). يمكن تصغير الخطوط الشريطية، والمحولات المتوازنة، وما إلى ذلك باستخدام وحدات IPD ذات هوامش خطأ أقل في ترددات الراديو [ 14 ] ، خاصةً عند استخدام تقنية الأغشية الرقيقة. يمكن تكديس رقائق IPD مع رقائق نشطة أو رقائق سلبية مدمجة أخرى إذا كان الهدف هو الوصول إلى أقصى قدر من التصغير.
  • هناك حاجة إلى تقليل وزن التجميعات الإلكترونية، على سبيل المثال في تطبيقات الفضاء، أو الطيران، أو المركبات الجوية غير المأهولة (مثل الطائرات بدون طيار).
  • تتطلب التصاميم الإلكترونية استخدام العديد من المكونات السلبية ذات القيمة نفسها، مثل مكثفات النانوفاراد (1 نانوفاراد). قد يحدث هذا في التطبيقات التي تستخدم دوائر متكاملة ذات عدد كبير من المدخلات والمخرجات. قد تحتاج العديد من إشارات السرعة العالية أو خطوط إمداد الطاقة إلى تثبيت بواسطة المكثفات. أدى ظهور التطبيقات الرقمية إلى استخدام خطوط متوازية رقمية (4، 8، 16، 32، 64 بت، إلخ) وتثبيت جميع خطوط الإشارة، مما ينتج عنه استخدام مكثفات منفصلة في التطبيق. قد يؤدي تصغير هذه المكثفات إلى استخدام شبكات مكثفات متكاملة أو مصفوفات مكثفات. كما يمكن دمجها كجزء من حزمة الدائرة المتكاملة، مثل ركيزة BGA أو CSP (حزمة على مستوى الشريحة) أو طبقة وسيطة بين الحزم.
  • تتطلب التصاميم الإلكترونية وظائف متعددة لكبح التداخل الكهرومغناطيسي (EMI) أو التفريغ الكهروستاتيكي (ESD)، مثل التصاميم ذات عدد كبير من موصلات الإدخال/الإخراج في الواجهات. ويتم تحقيق كبح التداخل الكهرومغناطيسي أو التفريغ الكهروستاتيكي عادةً باستخدام شبكات ثنائيات RC أو R(C).
  • تُعدّ قيود الأداء (مثل عامل الجودة للملفات) وقيم العناصر السلبية (مثل قيم السعة العالية) المتوفرة في تقنيات الدوائر المتكاملة مثل CMOS، والمدمجة بشكل متجانس مع العناصر النشطة (الترانزستورات وغيرها)، من العوامل المؤثرة. إذا كان من الضروري تقليل حجم (المساحة أو السُمك) و/أو وزن مجموعة الإلكترونيات، ولم تكن الأجزاء القياسية متوفرة، فقد تكون وحدات الدوائر المتكاملة المصممة خصيصًا هي الخيار الأمثل لتحقيق أقل عدد من الأجزاء، وأصغر حجم، وأخف وزن ممكن للإلكترونيات.
  • تحسين الموثوقية إذا كان من الضروري تقليل الواجهات بين التقنيات المختلفة (التقنية المتجانسة، والتغليف، والإلكترونيات والبصريات/الفوتونيات، والتجميعات مثل تقنية التركيب السطحي والدوائر المتكاملة وما إلى ذلك).
  • التوقيت في بعض التطبيقات، على سبيل المثال، إذا كانت هناك احتياجات حرجة للترشيح السريع والدقيق للغاية (R(L)C وما إلى ذلك) - فإن الحل القائم على الأجزاء المنفصلة SMD ليس سريعًا بما فيه الكفاية أو غير قابل للتنبؤ بما فيه الكفاية.

يكمن التحدي الذي يواجه تصميم الدوائر المتكاملة المخصصة، مقارنةً بالمكونات السلبية المتكاملة أو المنفصلة القياسية، في وقت توفر التجميع، وأحيانًا في الأداء أيضًا. فبحسب تقنية تصنيع المكونات السلبية المتكاملة، قد يصعب تحقيق قيم عالية للسعة أو المقاومة ضمن التفاوت المطلوب. كما قد تكون قيمة عامل الجودة (Q) للملفات/المحاثات محدودة بسماكة المعادن المستخدمة في التنفيذ. مع ذلك، فإن المواد الجديدة وتقنيات التصنيع المحسّنة، مثل الترسيب الطبقي الذري (ALD)، وفهم تصنيع سبائك المعادن السميكة والتحكم بها على ركائز كبيرة، تُحسّن كثافة السعة وقيمة عامل الجودة (Q) للملفات/المحاثات. [ 15 ]

لذا، في مرحلتي النماذج الأولية والإنتاج بكميات صغيرة ومتوسطة، تُعدّ الأجزاء/المكونات السلبية القياسية في كثير من الأحيان أسرع طريقة لتحقيق المنتج. ويمكن النظر في استخدام المكونات السلبية المصممة خصيصًا بعد إجراء تحليل فني واقتصادي دقيق في الإنتاج بكميات كبيرة، شريطة تحقيق أهداف وقت طرح المنتج في السوق وتكلفته. وعليه، تواجه الأجهزة السلبية المتكاملة تحديات فنية واقتصادية مستمرة نتيجةً لتصغير حجمها، وتحسين دقة أبعادها، ورفع مستوى دقة تقنيات التجميع (مثل تقنية التجميع السطحي SMT ) للوحات الأم، بالإضافة إلى خفض تكلفة الأجهزة السلبية المنفصلة. وفي المستقبل، ستُكمّل المكونات السلبية المنفصلة والمتكاملة بعضها بعضًا من الناحية الفنية. ويُعدّ تطوير وفهم المواد الجديدة وتقنيات التجميع عاملًا أساسيًا لتمكين كلٍّ من الأجهزة السلبية المتكاملة والمنفصلة.

التصنيع

أجهزة IPD على ركيزة من السيليكون

تُصنّع وحدات IPD على ركيزة سيليكون عادةً باستخدام تقنيات تصنيع الرقائق القياسية ، مثل الأغشية الرقيقة والطباعة الضوئية . ولتجنب التأثيرات الطفيلية المحتملة الناتجة عن السيليكون شبه الموصل، تُستخدم عادةً ركيزة سيليكون عالية المقاومة للمكونات السلبية المتكاملة. يمكن تصميم وحدات IPD على السيليكون لتكون قابلة للتركيب بتقنية Flip Chip أو التوصيل السلكي . مع ذلك، ولتمييزها تقنيًا عن تقنيات الدوائر المتكاملة النشطة ، قد تستخدم تقنيات IPD طبقات معدنية أكثر سمكًا (للحصول على قيمة Q أعلى للمحاثات) أو طبقات مقاومة مختلفة (مثل SiCr)، أو طبقات عازلة أرق أو ذات ثابت عزل كهربائي أعلى (مثل PZT بدلًا من ثاني أكسيد السيليكون أو نتريد السيليكون ) للحصول على كثافة سعة أعلى من تقنيات الدوائر المتكاملة التقليدية.

يمكن طحن IPDs على السيليكون - إذا لزم الأمر - إلى أقل من 100  ميكرومتر في السماكة ومع العديد من خيارات التعبئة والتغليف (التوصيل الدقيق، والربط السلكي، والوسادات النحاسية) وخيارات طريقة التسليم (مثل الرقائق، والرقائق العارية، والشريط والبكرة).

الأجهزة السلبية المتكاملة مقابل أجهزة التثبيت السطحي المنفصلة (SMD)

يُعدّ التكامل السلبي ثلاثي الأبعاد في السيليكون إحدى التقنيات المستخدمة في تصنيع الأجهزة السلبية المتكاملة (IPDs)، مما يُتيح تنفيذ مكثفات الخنادق عالية الكثافة، ومكثفات المعدن-العازل-المعدن (MIM)، والمقاومات، والمحاثات عالية الجودة، وثنائيات PIN، وثنائيات شوتكي، وثنائيات زينر في السيليكون. يعتمد وقت تصميم الأجهزة السلبية المتكاملة على السيليكون على مدى تعقيد التصميم، ولكن يُمكن إنجازه باستخدام أدوات وبيئة التصميم نفسها المُستخدمة في الدوائر المتكاملة الخاصة بالتطبيقات (ASICs) أو الدوائر المتكاملة. يُقدّم بعض مُورّدي الأجهزة السلبية المتكاملة دعمًا كاملاً لمجموعات التصميم، مما يُمكّن مُصنّعي وحدات النظام في حزمة (SiP) أو مُجمّعي الأنظمة من تصميم أجهزتهم السلبية المتكاملة الخاصة التي تُلبّي متطلبات تطبيقاتهم المُحدّدة.

تاريخ

في المراحل الأولى لتصميم أنظمة التحكم، تبيّن أن توحيد قيم المكونات يُسهّل عملية التصميم ويُسرّعها. [ 16 ] ومن الطرق المُثلى لتطبيق المكونات السلبية ذات القيم المتساوية، أو عمليًا بأقل توزيع ممكن، وضعها على نفس الركيزة بالقرب من بعضها.

كانت شبكات المقاومات أولى أشكال الأجهزة السلبية المتكاملة في ستينيات القرن الماضي، حيث قامت شركة فيشاي إنترتكنولوجي بتغليف ما بين أربعة إلى ثمانية مقاومات في حزمة أحادية الخط (SIP) . وتُستخدم أنواع أخرى كثيرة من الحزم، مثل DILs وDIPs، في تغليف الدوائر المتكاملة، بل وتُستخدم حزم مُخصصة للأجهزة السلبية المتكاملة. ولا تزال شبكات المقاومات والمكثفات، وشبكات المقاومات والمكثفات، شائعة الاستخدام في الأنظمة، على الرغم من التطور الكبير الذي شهده التكامل المتجانس.

تتضمن الأنظمة الإلكترونية المحمولة اليوم ما يقارب 2 إلى 40 جهازًا سلبيًا منفصلاً/دائرة متكاملة أو وحدة. [ 17 ] يُظهر هذا أن التكامل المتجانس أو التكامل على مستوى الوحدات لا يُمكنه تضمين جميع الوظائف القائمة على المكونات السلبية في تصميمات الأنظمة، وأن هناك حاجة إلى مجموعة متنوعة من التقنيات لتقليل التكاليف اللوجستية وحجم النظام. هذا هو مجال تطبيق الأجهزة السلبية المتكاملة. معظم المكونات السلبية في الأنظمة الإلكترونية - من حيث العدد - هي المكثفات، تليها المقاومات والمحاثات/الملفات.

يمكن تحقيق العديد من الوحدات الوظيفية مثل دوائر مطابقة المعاوقة ، ومرشحات التوافقيات ، والمقرنات ، والمحولات المتوازنة، ومجمعات /مقسمات الطاقة بواسطة تقنية IPDs.

أدت التوجهات نحو التطبيقات صغيرة الحجم، سهلة الحمل، وذات اتصال لاسلكي إلى تطوير تقنيات التنفيذ المختلفة لتوفير مكونات سلبية. في عام 2021، بلغ عدد الشركات التي تُقدم أجهزة سلبية متكاملة (بما في ذلك الشبكات السلبية البسيطة والمكونات السلبية على ركائز مختلفة مثل الزجاج والسيليكون والألومينا) على مستوى العالم ما بين 25 و30 شركة.
