مستوى الليزر

📅 آخر تحديث: ٣١ يوليو ٢٠٢٦
✍️ نُشر في: ٣١ يوليو ٢٠٢٦
📷 يحتوي على 3 صور
الموسوعة الحرة
تم تركيب جهاز تسوية ليزري دوار واستخدامه لتسوية ردم الرمل في الخنادق. ويستند المسطرة المدرجة على كومة الرمل.

في مجال المسح والبناء ، يُعدّ جهاز التسوية بالليزر أداة تحكم تتكون من جهاز عرض شعاع ليزر دوار يمكن تثبيته على حامل ثلاثي القوائم . تتم معايرة الجهاز وفقًا لدقته، ويُسقط شعاعًا ثابتًا أحمر أو أخضر في مستوى حول المحور الأفقي و/أو الرأسي. [ 1 ]

تاريخ

يعود مفهوم جهاز التسوية بالليزر إلى أوائل سبعينيات القرن العشرين على الأقل، [ 2 ] وقد حصل التصميم الأصلي لجهاز التسوية بالليزر ذي المرآة الدوارة على براءة اختراع في أواخر ثمانينيات القرن العشرين، [ 3 ] وحصل جهاز التسوية بالليزر الخطي المدمج ذو العدسة (كما تنتجه العديد من شركات تصنيع الأدوات اليوم) على براءة اختراع في أواخر تسعينيات القرن العشرين. وقد اخترعه أوسكار سوليز في أواخر ستينيات القرن العشرين، والذي باع حقوقه لاحقًا. [ 4 ]

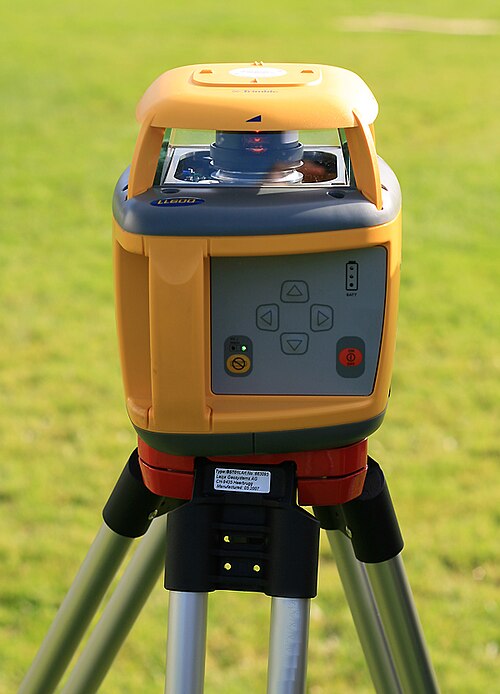

مستوى ليزر دوار

يتميز جهاز التسوية بالليزر الدوار، الذي يحتوي عادةً على ليزر أقوى، بأنه أكثر ملاءمة للاستخدام الخارجي مقارنةً بأجهزة التسوية بالليزر الخطي.

يُعدّ جهاز التسوية الليزري الدوّار نوعًا متطورًا من أجهزة التسوية الليزرية، إذ يُدير شعاع الضوء بسرعة كافية لرسم مستوى أفقي أو رأسي كامل بزاوية 360 درجة، وبالتالي يُضيء ليس فقط خطًا ثابتًا، بل مستوى أفقيًا كاملًا . [ 5 ] يستخدم جهاز عرض شعاع الليزر رأسًا دوّارًا مزودًا بمرآة لمسح شعاع الليزر حول محور رأسي. إذا لم تكن المرآة ذاتية التسوية، فإنها مزودة بمؤشرات تسوية مرئية ومسامير قابلة للتعديل يدويًا لتوجيه جهاز العرض. يحمل المشغل عصا مزودة بمستشعر متحرك، قادر على رصد شعاع الليزر وإصدار إشارة صوتية عند محاذاته للشعاع. يسمح موضع المستشعر على العصا المدرجة ، والمعروفة أيضًا باسم قضيب التسوية أو عمود الطابق، بمقارنة الارتفاعات بين نقاط مختلفة على الأرض. تُستخدم معظم أجهزة التسوية الليزرية في قطاع الإنشاءات.

مستوى ليزر مثبت على برج

يتم استخدام جهاز تسوية ليزري مثبت على برج بالاشتراك مع جهاز استشعار على جرار كاشط ذي عجلات في عملية تسوية الأرض بالليزر لجعل الأرض (على سبيل المثال، حقل زراعي ) شبه مستوية مع ميل طفيف للتصريف .

مستوى ليزر متقاطع

جهاز تسوية ليزري أخضر بخط متقاطع، يرسم هنا علامة زائد (أو خطين متعامدين بزاوية 90 درجة) على مستوى الأرض (XY). يُستخدم عادةً في الأماكن المغلقة، بينما تُستخدم أجهزة التسوية الليزرية الدوارة عادةً في الأماكن المفتوحة.

تُعدّ أجهزة التسوية الليزرية المتقاطعة وأجهزة التسوية الليزرية الخطية من أنواع أجهزة التسوية الليزرية الإلكترونية الحديثة الشائعة الاستخدام في مشاريع البناء والمنازل . فبدلاً من الليزر الدوار، تحتوي هذه الأجهزة على ليزر خطي ثابت واحد أو أكثر ، يتم ضبط مستواه باستخدام ميزان تسوية و/أو خيط رأسي لعرض خطوط أفقية أو رأسية دقيقة على الأسطح في آنٍ واحد. وقد حلت أجهزة التسوية الليزرية المتقاطعة محل أجهزة التسوية الليزرية الخطية إلى حد كبير. [ 6 ] في حين أن أجهزة التسوية الليزرية الخطية مفيدة في أمور مثل تعليق الصور، فإن أجهزة التسوية الليزرية المتقاطعة لها نطاق استخدام أوسع بكثير، بما في ذلك الطلاء والتبليط. [ 6 ] يُعدّ النوع الأكثر تنوعًا هو أجهزة التسوية الليزرية المتقاطعة ثلاثية الأبعاد بزاوية 360 درجة، والتي ترسم خطوطًا أفقية ورأسية على جميع الجدران. ويمكن تصنيعها باستخدام ليزرات متقاطعة في مستوى واحد أو مستويين أو ثلاثة مستويات.

  • مستوى XY: يرسم خطوطًا على مستوى الأرضية
  • المستوى XZ: يرسم خطوطًا على الجدار الأمامي والخلفي
  • طائرة YZ: ترسم خطوطًا على الجدران الجانبية

يمكن أن يمتد شعاع الضوء، على سبيل المثال، بزاوية 90 أو 180 أو 360 درجة من كل مستوى من هذه المستويات، مع انقطاعات طفيفة بسبب الأعمدة التي تحمي الأغلفة الزجاجية المحيطة بالليزر. يُخلط أحيانًا بين جهاز تسوية الليزر بزاوية 360 درجة وجهاز تسوية الليزر الدوار.
