إم-لوك
نظام M-LOK ، اختصارًا لـ Modular Lock ، هو نظام توصيل سكك الأسلحة النارية ، طوّرته شركة Magpul Industries وحصلت على براءة اختراعه . الترخيص مجاني، ولكنه يخضع لعملية موافقة.
يُتيح نظام M-LOK تركيب الملحقات مباشرةً على نقاط التثبيت الموجودة في الفتحات الفارغة، وهو معيار منافس لنظام KeyMod مفتوح المصدر من VLTOR، ويُستخدم كبديل لسكة Picatinny الشائعة في بعض التطبيقات. [ 1 ] يُمكّن كل من M-LOK وKeyMod المستخدم من الحصول على واقي يد / مقدمة أنحف وأخف وزنًا وأكثر انسيابيةً وأكثر تهويةً ، مع إمكانية تركيب الملحقات والأدوات فقط عند الحاجة، مقارنةً بواقي يد Picatinny الذي يحتوي عادةً على فتحات سكة بطول كامل، مما ينتج عنه وزن أثقل وحجم أكبر لواقي اليد وتهوية أقل للماسورة ، وبالتالي ارتفاع درجة حرارتها بسرعة أكبر.
يمكن اعتبار نظام M-LOK تطورًا لنظام Magpul Original Equipment (MOE)، إلا أنهما غير متوافقين تمامًا. فعلى الرغم من إمكانية استخدام ملحقات M-LOK الأحدث على واقيات اليد ذات فتحات MOE الأقدم باستخدام لوحة محول، إلا أنه لا يوجد محول متاح لاستخدام ملحقات MOE الأقدم على واقيات اليد M-LOK الأحدث.
تاريخ
كشفت شركة ماجبول عن نموذج أولي لفتحة MOE في أواخر عام 2007 بالتزامن مع إطلاق بندقية ماسادا النموذجية (التي عُرفت لاحقًا باسم بندقية القتال التكيفية ). وأصدرت ماجبول نظام فتحة MOE في عام 2008 كميزة في واقيات اليد MOE، وفي الوقت نفسه، تم طرح ملحقات متوافقة مثل أقسام سكة بيكاتيني، وحوامل إضاءة مثبتة مباشرة على MOE، ومقابض، ودبابيس ثنائية القوائم، وغيرها.
لم يُصدر معيار فتحات MOE رسميًا قط، ومن عيوب هذا النظام ضرورة الوصول إلى الجانب الخلفي للوحة لتركيب الملحقات، مما يحد من استخدامه. يستخدم نظام فتحات MOE صامولة ملحومة يجب وضعها يدويًا داخل واقي اليد قبل التركيب، مما يجعله غير مناسب لتطبيقات مثل واقيات اليد الحرة . إضافةً إلى ذلك، وبحسب نوع الملحق، لم تكن المسافات بين فتحات MOE صغيرة أو منتظمة بما يكفي لضبط موضع الملحقات بالشكل المطلوب.
إدراكًا منها لقصور أنظمة MOE، ابتكرت ماجبول نظام M-LOK كمعيار تثبيت جديد ومُحسّن، والذي صدر عام 2014 ليحل محل فتحة MOE الحالية. تضمنت مواصفات سكة M-LOK أبعادًا مترية بدلًا من الأبعاد الإمبراطورية ، وتستخدم صامولة T-slot قادرة على الدوران بزاوية 90 درجة فقط، مُدعّمة بسائل قفل الخيوط ، مما يجعلها مناسبة للاستخدام على واقيات اليد الحرة. وقد صُممت للعمل مع كلٍ من الأجزاء المعدنية والبوليمرية.
في عام 2016، قامت شركة كولت كندا بتطوير وإصدار بندقية السكة المعيارية (MRR) التي تستخدم جهاز استقبال علوي متجانس مع نظام التثبيت M-LOK. [ 2 ]
في عام 2017، أنتجت العديد من الشركات واقيات اليد M-LOK بالإضافة إلى ملحقات مثل شرائط سكة Picatinny، ومقابض أمامية عمودية ، وحوامل ثنائية ، ومحولات حمالات ، وحوامل مصابيح يدوية . [ 3 ]
في عام 2017، أشار تقرير موجز عن الاختبارات التي أجراها مركز NSWC-Crane لصالح قيادة العمليات الخاصة الأمريكية (USSOCOM) إلى أنه على الرغم من تقارب أداء نظام M-LOK في اختبارات التحمل والتعامل القاسي، إلا أنه تفوق بشكل كبير على نظام Keymod في اختبارات التكرارية، واختبارات السقوط، واختبارات تحمل الأحمال عند الفشل. [ 4 ]
في عام 2018، أطلق برنامج تطوير مجموعة المستقبل العلوي المحسّن (URG-I) التابع لقيادة العمليات الخاصة بالجيش الأمريكي (USASOC) لتعزيز متانة وموثوقية نظام SOPMOD Block II من خلال إدخال تحسينات إضافية على مكوناته. وقد تم طرح هذا التطوير لأول مرة في نفس العام، وتتمثل التحسينات الرئيسية في سكة Geissele Mark 16 الأخف وزنًا ذات التعويم الحر والتي تعتمد على نظام M-LOK للتثبيت، بالإضافة إلى ماسورة Daniel Defense المصنعة بتقنية الطرق على البارد والتي تعود إلى تصميمها "الحكومي" الأخف وزنًا، ونظام غاز متوسط الطول. استُخدم هذا التطوير في بنادق M4A1 من قبل قيادة العمليات الخاصة بالجيش الأمريكي، ثم في بنادق MK18 URG-I CQBR من قبل قيادة العمليات الخاصة للقوات الجوية .
في 15 يناير 2026، أعلنت شركة FN America عن ترقية لبنادق FN SCAR تتميز بقضبان M-LOK، وجهاز استقبال أطول، وحامل مزلاج مصقول هيدروليكيًا.
الترخيص
على الرغم من أن ترخيص M-LOK مجاني، إلا أنه يتعين على المصنّعين الحصول على ترخيص من شركة Magpul قبل تصنيع أي منتجات تستخدم معيار M-LOK. وتزعم Magpul أن هذا يمنحها مزيدًا من التحكم في ضمان تصنيع جميع منتجات M-LOK وفقًا للمواصفات التي تضمن التوافق. المشاركة في البرنامج متاحة لأي مصنّع مهتم. [ 5 ]
تجدر الإشارة إلى أنه على الرغم من أن شركة ماجبول تصف الترخيص بأنه "ترخيص مجاني"، إلا أن هذا المعنى لا يتطابق مع المعنى الأكثر شيوعًا . ففي مجال البرمجيات (حيث يُستخدم المصطلح عادةً)، يشير مصطلح "الترخيص المجاني" عادةً إلى حرية استخدام وتعديل وإعادة توزيع عمل محمي بحقوق الطبع والنشر [ 6 ]، بينما تقدم ماجبول الترخيص بشروط فقط، ولكن بدون أي رسوم بعد تقديمه.
المواصفات الفنية
مواصفات السكك الحديدية
تتوفر أبعاد الفتحات (المستخدمة في واقيات اليد، وما إلى ذلك) على الإنترنت. [ 7 ] توفر هذه الفتحات فواصل طولية مترية مقدارها 20 مم (0.79 بوصة) ، ويمكن تركيب الملحقات إما داخل الفتحة أو بين الفتحات، مما يتيح ضبط موضع الملحقات بفواصل أصغر من طول الفتحة. يبلغ طول الفتحات في واقي اليد M-Lok حوالي 32 مم (1.260 بوصة) وعرضها 7 مم (0.276 بوصة) ، والمسافة بينها 8 مم (0.315 بوصة) . يبلغ نصف قطر الزوايا حوالي 2.38 مم (0.094 بوصة) . [ 7 ] [ 8 ] [ 9 ]
مواصفات الملحقات
تختلف مواصفات عزم الدوران لصواميل T-slot ربع الدورة باختلاف مادة واقي اليد:
- 4.0 نيوتن متر (35 رطل بوصة) لربط الملحقات المعدنية بواقيات اليد المعدنية.
- 1.7 نيوتن متر (15 رطل بوصة) لربط الملحقات البوليمرية أو المعدنية بواقيات اليد البوليمرية.
- 1.7 نيوتن متر (15 رطل بوصة) لربط ملحقات البوليمر بواقيات اليد المعدنية.

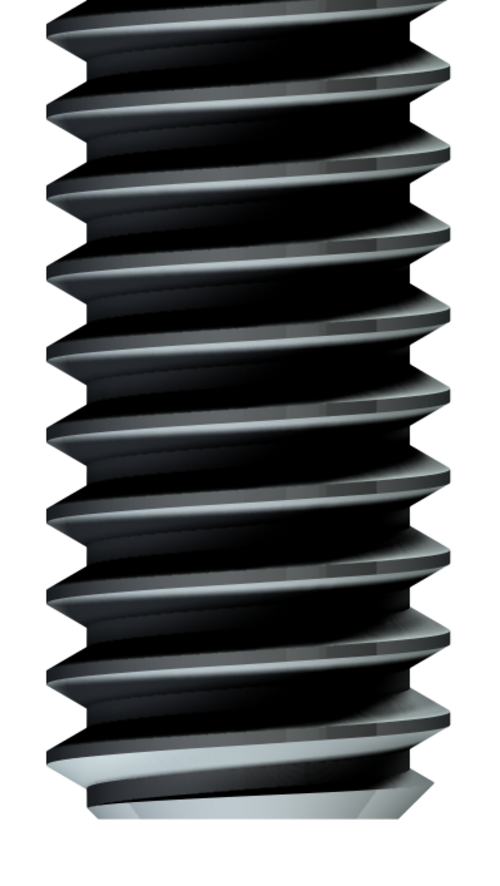

تستخدم العديد من الشركات المصنعة الأمريكية براغي تثبيت ذات خيوط UNC من نوع #8-32 TPI أو 10-24 TPI ، ويبلغ قطر الخيط الرئيسي فيها 0.1640 بوصة و0.1900 بوصة على التوالي (4.166-0.794 مم و4.826-1.058 مم بالوحدات المترية). في المقابل، تستخدم العديد من براغي M-LOK المتوفرة في السوق العالمية خيوط M4 أو M5 لتقليل التكلفة.
تعتمد الأداة المطلوبة للتركيب، بالإضافة إلى حجم السن اللولبي، على نوع رأس البرغي. تُستخدم مفاتيح الربط السداسية على نطاق واسع في صناعة الأسلحة النارية، ولكن بشكل عام، لا تتوافق مفاتيح الربط السداسية المترية مع تلك المستخدمة في القياسات الإمبراطورية. قد يؤدي استخدام أداة أصغر من اللازم للبرغي إلى تلف الأداة والبرغي، وهو ما قد يحدث عند استخدام أداة قياس إمبراطورية على برغي متري، أو العكس. ويُستثنى من ذلك مفاتيح الربط السداسية مقاس 4 مم ، والتي تُقارب في حجمها 3.97 مم (5/32 بوصة ) . في العديد من الصناعات، يُفضل استخدام مفاتيح الربط السداسية مقاس 4 مم ( 5/32 بوصة ) للمنتجات الاستهلاكية، لأن المستخدمين النهائيين يمكنهم استخدام مفتاح قياس إمبراطوري على برغي متري، والعكس صحيح.
| مقاس مفتاح الربط السداسي (مفتاح الربط) | |||||
|---|---|---|---|---|---|

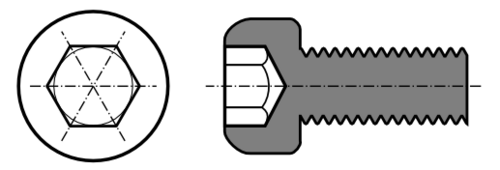

 نوع الخيط |  برغي ذو رأس مقبس |   • برغي ذو رأس مسطح غاطس• برغي غطاء رأس الزر | |||
| M4 | 3 مم | 2.5 مم | |||
| M5 | 4 مم | 3 مم | |||
| 8-32 | 9 ⁄ 64 بوصة (3.57 مم) | 3 ⁄ 32 بوصة (2.38 مم) | |||
| ١٠-٢٤ | 5 ⁄ 32 بوصة (3.97 مم) | 1 ⁄8 بوصة (3.18 مم) | |||
بينما تتوفر أبعاد البراغي والفتحات على الإنترنت، فإن أبعاد صامولة الفتحة على شكل حرف T تخضع حاليًا للمراجعة من قبل وزارة الخارجية الأمريكية لتحديد ما إذا كان ينبغي تنظيمها بموجب لوائح الاتجار الدولي بالأسلحة (ITAR) ، وحتى يتم توضيح ذلك، فإن الرسومات متاحة فقط للمواطنين الأمريكيين .
واقي اليد M-LOK وأجزاء التثبيت

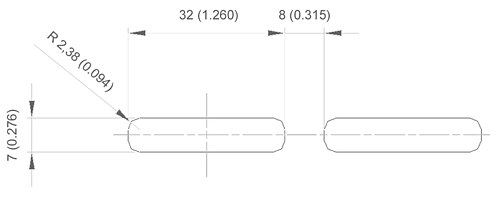

أبعاد فتحة M-LOK التقريبية. (القياسات الأساسية بالملليمترات، والبوصات بين قوسين.)
انظر أيضاً
- KeyMod — تصميم معياري مفتوح منافس لـ M-LOK لتركيب الملحقات
- سكة ملحقات الناتو - تطوير إضافي من معيار MIL-STD-1913
- سكة بيكاتيني (MIL-STD-1913) - نسخة محسّنة وموحدة من قاعدة ويفر. تُستخدم لتركيب المناظير والملحقات (مثل حوامل الأحزمة الإضافية، والمقابض العمودية، والحوامل الثنائية، إلخ). تحظى بشعبية كبيرة في السوق المدنية.
- نظام تكامل السكة - مصطلح عام لنظام تركيب الملحقات على الأسلحة النارية الصغيرة
- سوبمود
- سكة UIT - معيار قديم يُستخدم لتركيب الأحزمة، وخاصة على أسلحة المسابقات النارية.
- حامل سكة ويفر - نظام مبكر يستخدم لتركيب المناظير، ولا يزال يحظى ببعض الشعبية في السوق المدني
- سكة زايس - معيار تركيب منظار بدون حلقات
